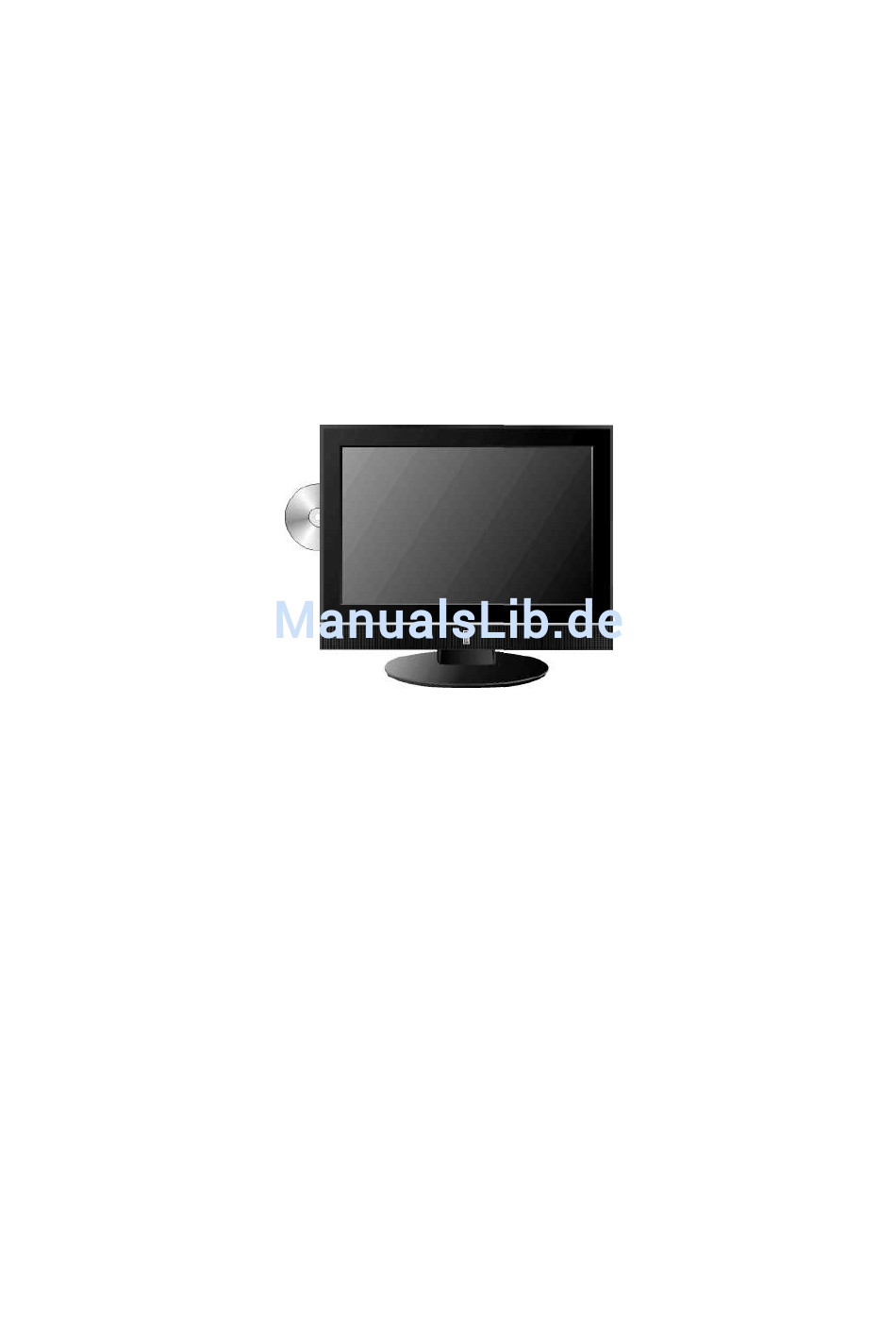

Digitaler 23-Zoll LCD-Fernseher mit DVB&DVD COMBO Modell: L2308DV BENUTZERHANDBUCH Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es auf...
1. VORWORT Danke; dass Sie dieses Fernsehgerät gekauft haben! Lesen Sie bitte dieses Benutzerhandbuch sorgfältig durch, bevor sie den LCD verwenden. Vergewissern Sie sich, dass der LCD nicht beim Transport beschädigt wurde. Sollte der LCD beschädigt sein, montieren Sie ihn nicht, kontaktieren Sie Ihren Händler.
Wärmequellen und Feuchtigkeit Halten Sie den LCD trocken und fern von Feuchtigkeit Halten Sie den LCD fern von Wärmequellen. Reinigung und Wartung Ziehen Sie den Stecker aus der Steckdose, bevor Sie den LCD reinigen. Verwenden Sie zum Reinigen keine Lösungsmittel oder Flüssigkeiten. Reinigen Sie den LCD nur mit einem weichen, trockenen Tuch.
4. VORDER- UND RÜCKSEITIGE LCD-ANSCHLÜSSE Vorderansicht 1. Drücken Sie „V+“ oder „V-“, um die Lautstärke zu erhöhen oder zu verringern; 2. Drücken Sie „P+” oder „P-“, um zum nächsten oder vorherigen Sender umzuschalten; Zum schnellen Durchsuchen einfach die Tasten P+ oder P- gedrückt halten;...
5. MONTAGEZEICHNUNGEN Netzkabel anschließen - Schließen Sie das Netzkabel wie nachstehend abgebildet korrekt an. - Drücken Sie die POWER-Taste oben am Gerät, um den LCD einzuschalten. Die Netzanzeige vorne am Gerät leuchtet grün. Wechselstromnetzschalter Antenne anschließen ANTENNE ANTENNE AUSSENANTENNENVERSTÄRKER INNENANTENNENVERSTÄRKER °...
SCART anschließen Verbinden des SCART-Steckers am externen Videogerät mit dem SCART-Stecker am Fernsehgerät mit einem SCART-Kabel. DVD oder VCR Rückseite 1 1 --------------- oo O VIDEO anschließen Verbinden der VIDEO- und AUDIO-Ausgangsbuchsen der DVD-, VCR-Geräte mit den VIDEO- Buchsen am Fernsehgerät mit einem RCA-Kabel. Richtige Farbzuordnung der Buchsen: Video ist gelb, Audio links ist weiß...
S-Video anschließen Verbinden des S-VIDEO-Ausgangs des DVD- oder VCR-Geräts mit dem S-VIDEO-Eingang am Fernsehgerät. Man erhält damit eine bessere Bildqualität als durch den Anschluss eines normalen VCR-Geräts an den Video-Eingang. Verbinden des Audio-Ausgangs des DVD- oder VCR-Geräts mit den Audio-Eingangsbuchsen am Fernsehgerät mit einem RCA-Kabel.
HDMI anschließen DMI OU DVD oder Rückseite • Verbinden des HDMI-Ausgangs des DVD-Geräts mit der HDMI-Eingangsbuchse am Fernsehgerät. Auswählen der HDMI-Eingabequelle mit der SOURCE-Taste.
6. FERNBEDIENUNG Auf einen Blick POWER: Ein-/Ausschalten des LCD Fernsehgeräts. MUTE: Einmal drücken zum Ausschalten des Tons. Nochmals drücken oder die V+-Taste drücken, um Ton wieder einzuschalten. SOURCE: Mit wiederholtem Drücken eines der angeschlossenen Geräte auswählen: TV, SCART, S-VIDEO, PC-RGB, HDMI, DVB, DVD PMODE: Mit wiederholtem Drücken zwischen den verfügbaren Video-Bildmodi auswählen...
Seite 13
TV/MENU: Einblenden des Hauptmenüs EXIT: TV MENU im TV-Modus verlassen TEXT: Löschen aller Bildschirmanzeigen und Rückkehr in den TV-Modus aus allen Menüs DISPLAY: Anzeigen der Quellen- und Senderinformationen GOTO: Direkter Zugriff auf jeden beliebigen Punkt einer Disc mit dem „GOTO“-Menü NAVIGATIONSTASTEN ( / / / /OK): Navigationstasten für die Bildschirmenüs und die benutzerdefinierte Anpassung der...
MIX: TV- und Textbilder gemeinsam vor einem transparenten Hintergrund eingeblendet INFO: Informationen zum aktuellen Programm (im DVB- Modus) EPG: Aktiviert den elektronischen Programmführer TV/RADIO: Umschalten zwischen TV- und Radiomodus beim Schauen eines Fernsehsenders D.MENU: DVB-Menü im DVB-Modus DVD-Menü im DVD-Modus CANCEL (LÖSCHEN) Telextext löschen INDEX:...
Hinweise für Batterienutzung 1.Batteriefachdeckel abnehmen; 2. AAA-Batterien verwenden. Beim Einsetzen der Batterien auf die korrekte Polung entsprechend der Markierung am Batteriefachboden achten; 3. Batteriefachdeckel wieder anbringen. Damit Batterien nicht auslaufen und zu Personen- und Sachschaden führen: 1. Alle Batterien wie auf der Fernbedienung angegeben, korrekt einsetzen. 2.
8. TV-Betrieb Basisbetrieb Fernsehgerät ein- und ausschalten LCD TV einschalten 1. Wechselstromeingangskabel an TV anschließen, das LCD-Fernsehgerät geht in den Standby-Modus, die Anzeige leuchtet rot. 2. Mit der POWER-Taste das Gerät einschalten. Die Anzeige leuchtet jetzt grün. LCD TV ausschalten 1.
Lautstärke anpassen 1. Drücken Sie V+/- zum Anpassen der Lautstärke. VOLUME 2. Zum Ausschalten des Tons drücken Sie auf MUTE (Zeichen) 3. Durch neuerliches Drücken auf MUTE oder V+ können Sie den Ton wieder einschalten. VIDEO-Menüoptionen Die Bildschirmanzeige (OSD) in diesem Handbuch kann sich von der Ihres Fernsehgeräts unterscheiden, da es sich hier nur um ein Beispiel handelt, um den Benutzer bei der Bedienung seines Fernsehgeräts zu unterstützen.
AUDIO-Menüoptionen Zum Einblenden des AUDIO-Menüs drücken Sie wiederholt TV MENU vorne am Fernsehgerät oder auf der Fernbedienung. AUDIO MENU BALANCE 1. Wählen Sie mit den Punkt, den Sie im AUDIO- AUDIO PRESET THEATRE Menü anpassen möchten. TREBLE BASS 2. Zum Anpassen drücken Sie die Tasten 3.
BLUE SCREEN Drücken Sie und wählen Sie danach mit den Tasten ON oder OFF, um den blauen Bildschirm bei fehlendem Signal einzublenden. NOISE REDUCE Drücken Sie und wählen Sie danach mit den Tasten ON oder OFF zur Rauschunterdrückung und für ein besseres Bild.
PHASE Drücken Sie und passen Sie danach die Phase des Bildes mit Drücken Sie und passen Sie danach die Uhr des Bildes mit - Phase Mit dieser Funktion können Sie jeden horizontalen Lärm entfernen und die Zeichen verbessern oder schärfen. - Uhr Mit dieser Funktion können Sie alle am Bildschirmhintergrund sichtbaren vertikalen Striche oder Streifen minimieren.
Seite 22
SWAP - Drücken Sie und blenden Sie danach mit das SWAP-Menü am Bildschirm ein. - Mit der SWAP-Option können Sie den aktuellen Sender wechseln. Ist diese Funktion aktiviert, wird die Programmnummer gewechselt, wenn Sie den gewechselten Sender mit der Taste wählen.
HDMI-Menüoptionen Zum Einblenden des HDMI-Menüs im TV-Modus drücken Sie wiederholt TV MENU vorne am Fernsehgerät oder auf der Fernbedienung 1. Wählen Sie mit den Punkt, den Sie im HDMI- Menü anpassen möchten. 2. Zum Anpassen drücken Sie die Tasten 3. Wenn Sie mit Ihren Änderungen zufrieden sind, COLOUR AUTO CONFIG drücken Sie TV MENU, um das Hauptmenü...
9. DVB-Betrieb Basisbetrieb HINWEIS: - In diesem Handbuch kann sich die Bildschirmanzeige von der Ihres Fernsehgeräts unterscheiden, da es sich hier nur um ein Anschaungsbeispiel für Ihre Unterstützung handelt. - Sie müssen vor der Inbetriebnahme unbedingt eine DVB-Quelle wählen. Das System führt Sie durch eine erste Einstellung.
Seite 25
3. In diesem Menü können Sie Bandbreite/Qualität/Frequenz und Stärke des ausgewählten Kanals wählen. 4. Wählen Sie mit einen Sender und verwenden Sie die Taste zum Löschen/Umschalten/Sperren/Entsperren eines Senders. LÖSCHEN - Wählen Sie mit Delete und bestätigen Sie mit ENTER. Siehe die vorstehende Bildschirmanzeige: - Drücken Sie ENTER, um den Sender zu löschen, und drücken Sie D.MENU, um in das vorherige Menü...
F avoritenliste 1. Drücken Sie D.MENU auf der Fernbedienung zum Einblenden des Hauptmenüs und wählen Sie mit das Menü Favoritenliste. 2. Bestätigen Sie mit ENTER Ihre Wahl und es erscheint am Bildschirm die Favoritenliste wie nachstehend abgebildet. 3. Mit der Taste können Sie Sender zu Ihrer Favoritenliste hinzufügen oder davon entfernen.
E x i t ^ Confirma tion • SPRACHEINSTELLUNGEN - Wählen Sie mit den Punkt Spracheinstellung und bestätigen Sie mit ENTER. MENÜSPRACHE Mit dieser Funktion können Sie die Bildschirmsprache einstellen; wählen Sie mit aus den Optionen Englisch/Deutsch rancais/ Italiano/Espanol aus. AUDIOSPRACHE Mit dieser Funktion können Sie die Audiosprache einstellen;...
VIDEOEINSTELLUNGEN - Wählen Sie mit den Punkt Videoeinstellung und bestätigen Sie mit ENTER. TV SHAPE (BILDFORMAT) Mit dieser Funktion können Sie das richtige Bildformat für das jeweilige Eingangsbild auswählen; Sie können zwischen 4:3 u 16:9 wählen. CONVERSION Mit dieser Funktion können Sie folgende Breitbildoptionen wählen: Full/Vert.Cut/Pillarbox/LetterBox/Pan&Scan. BRIGHTNESS (HELLIGKEIT) können Sie den Helligkeits rt anpassen.
EVENT TYPE Drücken Sie und wählen Sie danach mit die Event-Type-Optionen: 0NCE/DAILY/WEEKLY (einmal/täglic wöchentlich). START TIME Bewegen Sie mit die Cursor-Tasten und geben Sie die Beginnzeit der programmierten Sendung ein. START DATE Bewegen S die Cursor-Tasten und geben Sie das Beginndatum der programmierten Sendung ein. DURATION Geben S die Spieldauer der programmierten Sendung ein.
SCAN TYPE Drücken Sie und wählen Sie danach mit die Suchoptionen Auto Scan/Manual Scan/Scan by NIT. CHANNEL Geben Sie eine Sendernummer zwischen 1 und 69 ein. Nähere Informationen über die Senderzuordnung in Ihrem Gebiet finden Sie auf der DBA-Website unter www.dba.org.au FREQUENCY KHZ Hier finden Si die Frequenz des gewählten Senders.
3. Mit dieser Funktion werden Detailinformationen zum Sender eingeblendet, darunter Informationen über das aktuelle (NOW) und das folgende (NEXT) Programm Für weitere Programminformationen drücken Sie ENTER. 4. Mit ENTER können Sie einen Sender programmieren; der Vorgang ist gleich wie bei der Timer-Einstellung. Common Interface I.
1O. DVD-BETRIEB Basisbetrieb 1. DVD-Funktion ein- und ausschalten (ON/OFF) - Schalten Sie das Fernsehgerät ein und drücken Sie mehrmals TV/AV, um den DVD-Modus zu wählen. 2. Sequenzielle Wiedergabe - Für Super VCDs & DVDs können Sie mit der II-Taste in das Diskettenmenü gehen, wenn PBC im „ON”-Status ist.
Funktionseinstellungen Allgemeine Einstellung der DVD-Funktion TV SYSTEM SCREEN SAVER TV TYPE PASSWORD RATING DEFAULT EXIT SETUP - Mit der DVD SETUP-Taste aktivieren Sie das Bildschirmmenü für den DVD Player; - Mit können sie zwischen den einzelnen Untermenüs umschalten und diese hervorheben. Drücken Sie und die ENTER-Taste, um das hervorgehobene Untermenü...
SCREEN SAVER TV SYSTEM SCREEN SAVER TV TYPE PASSWORD RATING DEFAULT EXIT SETUP Ist der Screen Saver aktiviert, wenn der DVD Player im Stop-, Open-, oder No Discs-Modus ist, oder wenn ein Bild für mehr als 60 Sekunden eingefroren ist, wird der Screen Saver eingeblendet. Diese Funktion kann den Bildschirm vor Schaden bewahren.
TV SYSTEM SCREEN SAVER TV TYPE PASSWORD RATING DEFAULT EXIT SETUP ELTERNEINSTUFUNG - Sie können zum Abspielen bestimmter Discs die von Ihnen gewünschte Einstufung wählen. Die Einstufungsbeschränkungen reichen von KID SAFE (Geegnet für Kinder) bis ADULT (Erwachsene). TV SYSTEM 1 KI D S AF E SC R E EN SA V E R T V T Y PE 3 PG...
Spracheinstellung Gehen Sie mit der DVD SETUP-Taste in das DVD-Bildschirmmenü. - OSD Language (Bildschirmsprache) OSD LANGUAGE ENGLISCH Wählen Sie mit den Navigationstasten das OSD LANGUAGE AUDIO LANG DEUTSCH Setup-Symbol und bestätigen Sie mit ENTER. Sie können SPANISCH SUBTITLE LANG unter 7 Sprachen auswählen. Mit den Tasten &...
MENÜSPRACHE OSD LANGUAGE ENGLISCH - Wählen Sie mit den Navigationstasten das MENU LANG Setup-Symbol und bestätigen Sie mit ENTER. Sie können unter 7 Sprachen auswählen. Mit den Tasten & können AUDIO LANG DEUTSCH Sie zwischen den Sprachen umschalten (ENGLISCH / SUBTITLE LANG SPANISCH DEUTSCH / SPANISCH / FRANZÖSISCH / PORTUGIESISCH...
Dolby Digital DYNAMIC RANGE DYNAMIC RANGE FÜLL DUAL MONO - Wird der Komprimierungsmodus in „Audio Output" geschaltet, passen Sie den Komprimierungsfaktor dem gewünschten Effekt an. Wird „FULL“ gewählt, ist der Spitzensignalwert am geringsten. Wird „OFF“ gewählt, ist der Spitzensignalwert EXIT SETUP am höchsten.
11. FEHLERBEHEBUNG UND TIPPS Versuchen Sie den Fehler selbst zu beheben, bevor Sie unseren SAS-Kundendienst kontaktieren. Fehlerbehebung Kein Signal Vergewissern Sie sich, dass alle Kabel und Stecker richtig angeschlossen sind. Keine Farbnuancen Passen Sie Kontrast, Farbe und Helligkeit an. Der Bildschirm hat Kann von einem Lichtsignal von einem Auto, Motor, Neonlicht oder einen Flecken anderen Elektrogeräten herrühren.
