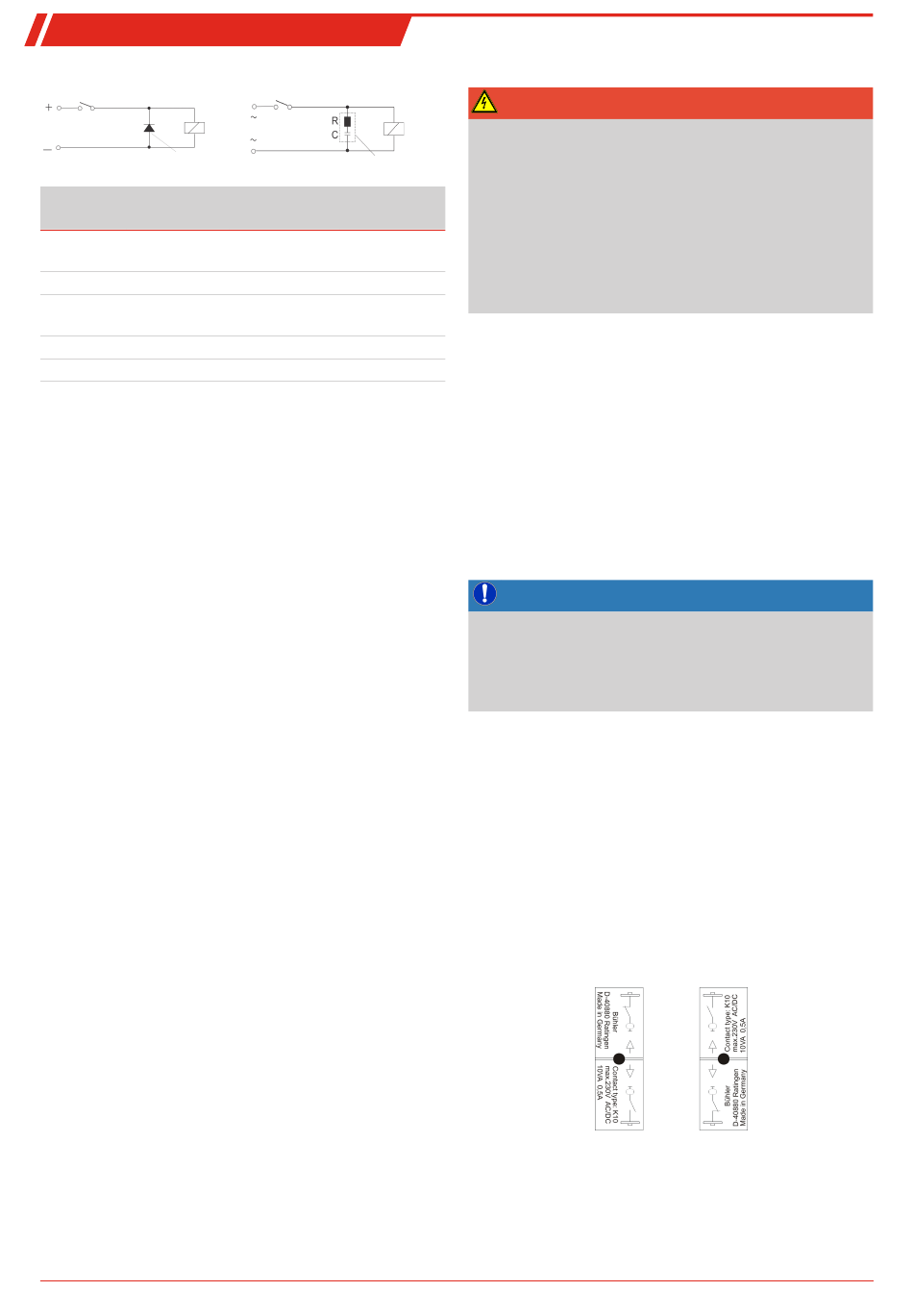

Nivotemp NT 61, NT 61-HT, NT 63, NT 63-
LTD/Nivovent NV 71, NV 73
A
Contact
Charge
Diode de protection
Chargement 10
en VA
Tension au R / Ohm C / µF R / Ohm C / µF R / Ohm C / µF
contact V
24 22 0,022
60 120 0,004
7
110 470 0,001
230 470 0,001
Veuillez respecter les tensions / charges max. autorisées des
différentes contacts de niveau !
Tensions et courants
Tous les contacteurs de niveau Bühler avec interrupteurs Reed
peuvent commuter des tensions de commutation minimales
de 10 µV et des courants de commutation minimaux de 1 µA.
Les valeurs maximales indiquées des types de contact corres-
pondants s'appliquent.
C'est la raison pour laquelle les contacteurs de niveau avec in-
terrupteurs Reed peuvent être utilisés sans hésitation, aussi
bien pour des applications SPS que pour des charges élevées
(en respectant les valeurs limites maximales).
Matériau de contact
Pour tous les interrupteurs Reed dans des contacteurs de ni-
veau Bühler, le rhodium est utilisé comme matériau de
contact dans la zone des surfaces de contact correspondantes.
Champs magnétiques
Éviter les champs magnétiques externes, également ceux pro-
duits par des moteurs électriques. Le bon fonctionnement des
interrupteurs Reed peut en être perturbé.
Contraintes mécaniques
Ne pas exposer l'interrupteur de niveau à des chocs ou tor-
sions élevés.
4.3 Réglage des contacts de niveau (seulement NT61,
NV71)
Les contacts prévus pour la mesure de niveau sont montés sur
une barre perforée à l'intérieur du tube de protection. Ils sont
positionnés en fonction des informations de commande, mais
peuvent être ajustés si nécessaire.
Selon le modèle, des sous-composants électroniques se
trouvent sur la barre perforée. Ceux-ci sont placés de sorte
qu'il n'existe aucune restriction lors du réglage des contac-
teurs de niveau. Veuillez à ne pas endommager les sous-com-
posants lors de l'installation et de la désinstallation de l'appa-
reil. Les modèles portant la désignation K, KN ou LTD four-
nissent un signal continu de 4-20 mA. Il n'est pas nécessaire
d'effectuer des ajustements sur ces unités.
10 Bühler Technologies GmbH
B
Contact
Charge
Circuit RC
25 50
1 0,1 1 0,47
22 0,022 1 0,1
120 0,0047 22 0,022
470 0,001 120 0,0047
Pour les appareils avec une tension nominale de 230 V :
DANGER
Tension électrique
Danger d'électrocution
a) Pour tous travaux, débranchez l'appareil du réseau.
b) Assurez-vous que l'appareil ne puisse pas redémarrer in-
volontairement.
c) L'appareil ne peut être ouvert que par des personnels
spécialisés qualifiés et instruits.
d) Veillez à ce que l'alimentation électrique soit correcte.
• Couper l'alimentation électrique.
• Débrancher la prise.
• Types NT61 : Dévisser le socle de connecteur. Pour les
connexions par fiche équipées d'un socle de connecteur,
dévisser l'anneau hexagonal supérieur et enlever complè-
tement l'insert de pôle, autant que possible, jusqu'à ce
que la partie inférieure du socle puisse se dévisser libre-
ment.
• Types NV71 : Retirer le couvercle de filtre et son élément.
Dévisser et retirer le réservoir de filtrage. Dévisser le cou-
vercle de bride du contacteur de niveau.
• Retirez soigneusement vers le haut la barre perforée avec
les contacts.
INDICATION
Pour les version à ligne de terre, la connexion à la terre est
conçue sous la forme d'une boucle et soudée dans le tube de
protection de l'intérieur en observant la direction d'insertion.
Afin d'éviter la déchirure de la connexion à la terre, elle ne
doit pas être retirée complètement.
• Marquer la position de contact d'origine.
• Encliqueter les contacts dans les positions souhaitées.
Respectez les écarts minimum !
Si les contacts sont définis comme contact à fermeture (NO)
ou contact à ouverture (NC), la fonction de contact peut être
inversée en tournant les contacts de 180°. Sur le boîtier se
trouvent des symboles indiquant le sens d'ouverture et de fer-
meture ainsi qu'une flèche. La flèche pointant vers le haut
lorsque l'appareil est installé indique que le contact fonc-
tionne normalement. La logique de contact suppose que l'in-
terrupteur de niveau est installé dans un réservoir vide, ce qui
signifie qu'il n'est en positionnement de fonctionnement
qu'une fois rempli.
Fonction de contact à
fermeture (NO)
lors d'un niveau croissant
• Si la connexion à la terre a été retirée du tube de protec-
tion, la réinsérer en premier lieu dans ce tube.
• Positionner une longueur de câble supplémentaire afin
de former une boucle et insérer à nouveau la barre perfo-
rée avec précaution.
Fonction de contact à
ouverture (NC)
lors d'un niveau croissant
BX100019 ◦ 06/2019
