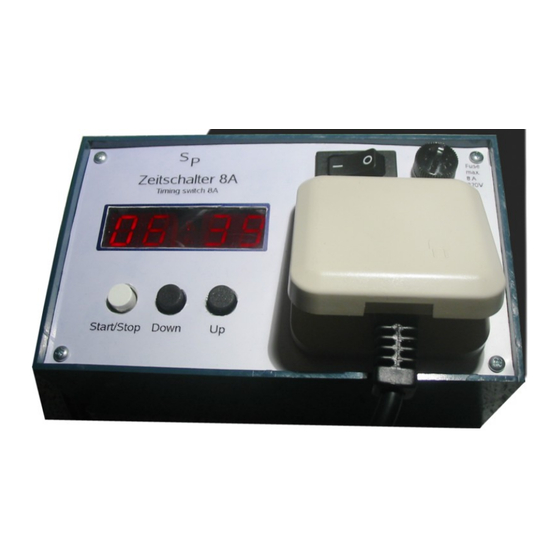

StefPro 8A Handbuch
Verwandte Anleitungen für StefPro 8A
Inhaltszusammenfassung für StefPro 8A
- Seite 1 © StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Time switch 2 or 6 A Zeitschalter 2 bzw. 6 A SPM1000 + PCB1000 Example circuit Beispielschaltung Version: Hardware 6.41, Software 04.66 spm1000-example Seite 1 von 27...
- Seite 2 © StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 White page spm1000-example Seite 2 von 27...
-
Seite 3: Inhaltsverzeichnis
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Contents- Inhaltsverzeichnis Anwendung und Funktionsbeschreibung.....................4 Anwendung:.............................4 Funktionsbeschreibung:........................4 Technische Daten:..........................4 Aufbau der Platine..........................5 Schaltplan Main-Platine Schaltungsvariante 230 Volt:..............5 Schaltplan Main-Platine Schaltungsvariante 12 Volt:..............6 Funktionsbeschreibung Main:......................7 Schaltungsvariante 230 Volt:......................8 Schaltungsvariante 12 Volt:......................9 Schaltplan Display-Platine:......................10... -
Seite 4: Anwendung Und Funktionsbeschreibung
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Anwendung und Funktionsbeschreibung Anwendung: Zeitschalter für 230 Volt Geräte. Der Zeitschalter kann wie eine elektrische Eieruhr verwendet werden. Damit ist es möglich Sekunden genaue Belichtungen von Platinen oder ähnlichem durchzuführen. Also kann man dies überall einsetzen, wo eine genaue Abschaltung eines Gerätes eine Rolle spielt. -
Seite 5: Aufbau Der Platine
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Aufbau der Platine Schaltplan Main-Platine Schaltungsvariante 230 Volt: Abbildung 1 Schaltplan Main-Platine 230Volt spm1000-example Seite 5 von 27... -
Seite 6: Schaltplan Main-Platine Schaltungsvariante 12 Volt
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Schaltplan Main-Platine Schaltungsvariante 12 Volt: Abbildung 2 Schaltplan Main-Platine 12Volt spm1000-example Seite 6 von 27... -
Seite 7: Funktionsbeschreibung Main
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Funktionsbeschreibung Main: Auf der Main-Platine ist die Stromversorgung, sowie die Zeitsteuerung. Hier befindet sich auch das IC welches alles steuert, wie das Relais, das Display, den Summer und die Tastatur. -
Seite 8: Schaltungsvariante 230 Volt
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Schaltungsvariante 230 Volt: Abbildung 3 Zeitschalter - Main Platine – Bestückungsplan 230 Volt spm1000-example Seite 8 von 27... -
Seite 9: Schaltungsvariante 12 Volt
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Schaltungsvariante 12 Volt: Abbildung 4 Zeitschalter - Main Platine – Bestückungsplan 12 Volt spm1000-example Seite 9 von 27... -
Seite 10: Schaltplan Display-Platine
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Schaltplan Display-Platine: Abbildung 5 Schaltplan Display-Platine spm1000-example Seite 10 von 27... -
Seite 11: Funktionsbeschreibung Display
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Funktionsbeschreibung Display: Hier sind nur passive Bauteile montiert, die für die Darstellung und zum Einstellen der Zeit benötigt werden. Abbildung 6 Zeitschalter - Display Platine - Bestückungsplan spm1000-example Seite 11 von 27... -
Seite 12: Anmerkung Zur Schaltung
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Anmerkung zur Schaltung Sie können die Schaltung natürlich auch in eine andere Schaltung integrieren oder ein anderes Design wählen. Wenn Sie diese Platine neu entwerfen, dürfen Sie keines der hier benutzen Bauteile weglassen, Ausnahme Spannungsversorgung kann anders aufgebaut werden. -
Seite 13: Hinweise Zum Ätzen Und Aufbau Der Platine
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Hinweise zum Ätzen und Aufbau der Platine Hinweis zum Drucken der Ätzvorlage (des Layout): Abbildung 7 Beispiel Layout (nicht maßstäblich Die Ätzvorlagen finden Sie in der PDF-Datei „SPM1000 - Zeitschalter – Layout“ oder Sie benutzen die Target3001-Datei. -
Seite 14: Bohrlochdurchmesser
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Bohrlochdurchmesser: Abbildung 8 Zeitschalter - Main Platine - Bohrlochdurchmesser Abbildung 9 Zeitschalter - Display Platine - Bohrlochdurchmesser spm1000-example Seite 14 von 27... -
Seite 15: Hinweise Zum Aufbau Der Platine
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Hinweise zum Aufbau der Platine: Achtung um einen Strom von 8 Ampere über die Leiterbahn fließen lassen zu können, muss diese wie im Bild verzinnt sein. Bereich 1: Hier sehen Sie die verlötete Platine, noch ohne Er-... -
Seite 16: Aufgebaute Platine
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Aufgebaute Platine: Abbildung 11 Kompletter Aufbau mit Verdrahtung zur Platine Hier sehen Sie den kompletten Aufbau mit Verdrahtung der Main-Platine zur Display-Platine. Alle Drähte sind 0,1mm² Kupferlitze in verschiedenen Farben, um die Übersicht zu behalten. - Seite 17 © StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Bei der 12 Volt varian- te, wird der 230Volt teil gegen Niederspan- nung 9Volt bis 15 Volt ausge- tauscht. spm1000-example Seite 17 von 27...
-
Seite 18: Bom - Benötigte Bauteile
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 BOM - Benötigte Bauteile D_xy = Auf Platine Display OK Nr im Schaltplan Artik el Nr Bezeichnung Anzahl Hauptbausatz X1,X2 AKL 055-03 Klemme (NICHT bei 12Volt) 2VA 9V 222mA Transfor-... - Seite 19 © StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 D_xy = Auf Platine Display OK Nr im Schaltplan Artikel Nr Anzahl Bezeichnung Einzellsachen aus tüten oder zugeschnitten Lötzinn 0,5mm 0,3mSMD Lötzinn Draht 0,3m Silberdraht Litze RT 0,3m Litze...
-
Seite 20: Bedienungsanleitung
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Zeitschalter Zeitschalter Version: Hardware 6.41, Software 04.66 Bedienungsanleitung spm1000-example Seite 20 von 27... -
Seite 21: Spannungsversorgung
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Spannungsversorgung: ~ 230Volt max. 8Ampere (4mA Eigenverbrauch) Stellmöglichkeiten: Man kann in Sekunden schritten mit Up(+) oder Down(-) die Zeit einstellen. Die Schrittweite erhöht sich je länger man auf die Taste drückt, erst um 10 Sek schritte, dann 30 Sek und zum Schluss 1 Min schritte SCHNELL. -
Seite 22: Wechsel Der Sicherung
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Wechsel der Sicherung: Die Hauptsicherung ist an der Gehäuseoberseite, diese darf max. 8A betragen und hat mittelträge zu sein. Die Innensicherung für denn Niedervoltteil ist mit 200mA bemessen und sollte auch mittelträge sein. !!!ACHTUNG:!!! !!!Vor dem öffnen des Gehäuses, MUSS der Netzstecker... - Seite 23 © StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 spm1000-example Seite 23 von 27...
-
Seite 24: Haftung, Urheberrechtlicher Hinweis Und Garantie
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Haftung, Urheberrechtlicher Hinweis und Garantie Definitionen „programmierte IC“: IC welches von StefPro entwickelt wurde und nur mit einer Schaltung • zur Funktion gebracht werden kann. „Beispielschaltung“: Beispielschaltung die von StefPro entwickelt für den grundsätzlichen •... -
Seite 25: Garantie
Spannungs- und/oder Anschlussfehler liegen außerhalb unseres Einflussbereichs. Dadurch können wir leider keinerlei Haftung für Schäden übernehmen, die daraus entstehen.. Garantie StefPro gibt nur eine Garantie auf das programmierte IC und deren Firmware. Die Garantie • und/oder Gewährleistung beschränkt sich ausschließlich auf den Austausch des IC's innerhalb der Garantie- bzw. -
Seite 26: Urheberrechtlicher Hinweis
Produkthaftung beruhen. Urheberrechtlicher Hinweis Die Schaltungen und die Firmware auf den programmierten IC's von StefPro ist Urheberrechtlich geschützt. Unbefugte Vervielfältigung oder unbefugter Vertrieb programmierter IC's mit diesem Programm oder eines Teils davon sind strafbar. Dies wird sowohl straf- als auch zivilrechtlich verfolgt und kann schwere Strafen und Schadensersatzforderungen zur Folge haben. -
Seite 27: Disposal Information - Entsorgungshinweise
© StefPro Stefan Nannen 2005 - 2012 www.stefpro.de info@stefpro.de Datum: 07.11.12 Disposal information - Entsorgungshinweise English: Do not dispose devices in household garbage! This modules or devices comply with the EU directive on electronic and electrical equipment (WEEE regulation) and therefore may not be disposed of with household waste. Dispose of the...
