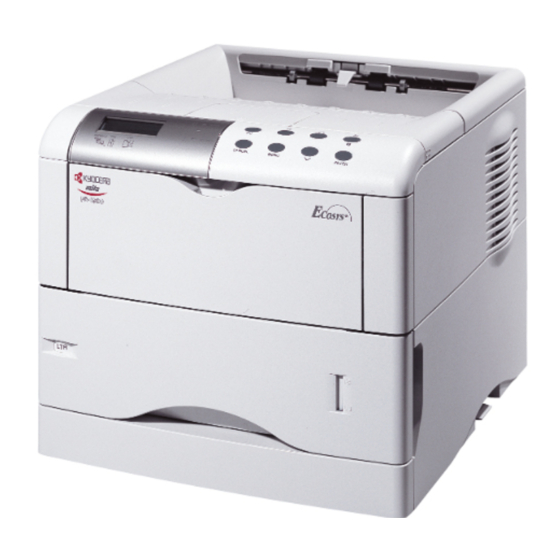

Kyocera Mita FS-1900 Installationsanleitung

Seitendrucker
Vorschau ausblenden Andere Handbücher für FS-1900:
Inhaltsverzeichnis

Werbung

Quicklinks

FS-1900
Seitendrucker
Installationsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kyocera Mita FS-1900

Inhaltszusammenfassung für Kyocera Mita FS-1900

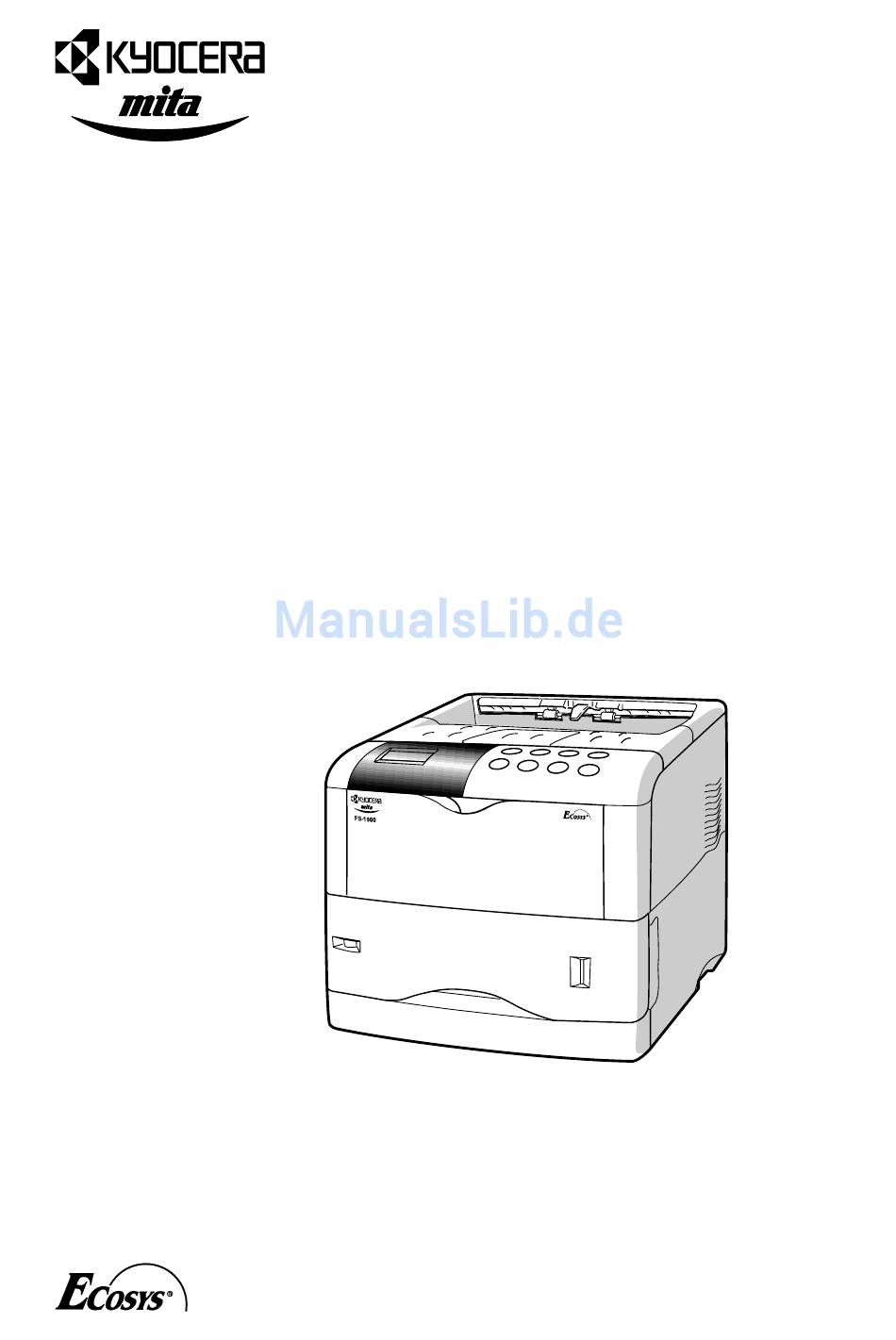

  • Seite 1 FS-1900 Seitendrucker Installationsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Hinweis WIR ÜBERNEHMEN KEINERLEI HAFTUNG FÜR SCHÄDEN AUFGRUND FEHLERHAFTER INSTALLATION. Hinweis zur Software DIE MIT DIESEM DRUCKER BENUTZTE SOFTWARE MUSS DEN EMULATIONSMODUS DES DRUCKERS UNTERSTÜTZEN. Ab Werk emuliert der Drucker HP PCL 6. Der Emulationsmodus kann unter Beachtung der Verfahren geändert werden, die in der dem Drucker beiliegenden Bedienungsanweisung beschrieben sind.

  • Seite 3: Schritt 1 Auspacken

    SCHRITT Auspacken Heben Sie den Drucker und das Zubehör vorsichtig aus dem Karton. Prüfen Sie den Lieferumfang mit Hilfe der unten angegebenen Liste auf Vollständigkeit. Lieferumfang (nur für USA) Drucker Drucker Abfalltoner- kasten (E) Installationsanleitung (B) Tonerbehälter (D) Kunststoffbeutel für Entwicklereinheit (A) Kabel (F) Staubabdeckung (C)

  • Seite 4: Schritt 2 Aufstellen Des Druckers

    SCHRITT Aufstellen des Druckers Der Standort des Druckers muss folgende Anforderungen erfüllen: Mindestabstände 30 cm 20 cm [40 cm, wenn die optionale Papierablage für die Ausgabe von Papier mit der] 30 cm Stellen Sie bitte sicher, dass der Drucker mit ausreichend Freiraum aufgestellt wird.

  • Seite 5: Schritt 3 Tonerbehälter Einsetzen

    SCHRITT Tonerbehälter einsetzen Sie müssen den Drucker vor dem ersten Einsatz vorbereiten, dazu sind Tonerbehälter und Abfalltonerkasten einzusetzen und die Schnittstelle mit dem Computer ist einzurichten. Öffnen Sie die obere Abdeckung des Obere Abdeckung Druckers ganz. Nehmen Sie den Tonerbehälter aus dem Beutel.
  • Seite 6 Drücken Sie fest auf die an der Oberseite des Tonerbehälters mit PUSH HERE gekennzeichneten Stellen. Wenn der Tonerbehälter richtig eingesetzt wird, rastet er hörbar ein. Schließen Sie die obere Abdeckung. Entfernen des Tonerbehälters Ziehen Sie den Freigabehebel (grün) nach rechts, und heben Sie den Tonerbehälter vorsichtig an.

  • Seite 7: Schritt 4 Einsetzen Des Abfalltonerkastens

    SCHRITT Einsetzen des Abfalltonerkastens Der Abfalltonerkasten wird mit dem Drucker geliefert. Der Abfalltonerkasten muss in den Drucker eingesetzt werden. Öffnen Sie den Deckel des Abfalltonerkastens. Deckel Abfalltoner- kasten Öffnen Sie die linke Abdeckung an der Linke Abdeckung linken Seite des Druckers. Setzen Sie den Abfalltonerkasten wie abgebildet ein.
  • Seite 8 Prüfen das er vorschriftsmäßig eingesetzt ist und die linke Abdeckung schließen. Herausnehmen des Abfalltonerkastens Den Abfalltonerkasten halten und gleichzeitig den Verriegelungshebel drücken, den Abfalltonerkasten anschließend vorsichtig herausnehmen. Freigabehebel...

  • Seite 9: Schritt 5 Drucker An Den Rechner Anschließen

    SCHRITT Drucker an den Rechner anschließen Der Drucker kann auf verschiedene Arten an den Computer angeschlossen werden, wie z. B. über den parallelen Schnittstellenanschluss, über den USB (Universal Serial Bus) -Schnittstellenanschluss, über den Kartensatz serielle Schnittstelle (IB-10E) (Sonderausrüstung) bzw. über die Netzwerk-Schnittstellenkarte (Sonderausrüstung).

  • Seite 10: Paralleler Schnittstellenanschluss

    Paralleler Schnittstellenanschluss Schließen Sie ein Ende des Druckerkabels (nicht mitgeliefert) an den parallelen Schnittstellenstecker an der Rückseite des Druckers an. • Verwenden Sie ein Klammer bidirektionales paralleles Klammer Druckerkabel, das den IEEE1284 Standards entspricht. • Der Drucker arbeitet am besten, wenn er in der Nähe des Rechners aufgestellt wird.

  • Seite 11: Schritt 6 Netzkabel Anschließen

    SCHRITT Netzkabel anschließen Dieser Abschnitt beschreibt den Anschluss des Netzkabels und gibt einige Vorsichtshinweise. Hinweise zur Stromversorgung • Stellen Sie den Drucker in der Nähe einer Wandsteckdose auf, an die möglichst nur der Drucker angeschlossen werden sollte. • Verwenden Sie diesen Drucker ausschließlich mit der auf dem Etikett an der Rückseite des Druckers angegebenen Netzspannung.

  • Seite 12: Papier In Kassette Und Universalablage Einlegen

    SCHRITT Papier in Kassette und Universalablage einlegen Die Papierkassette eignet sich für die Papiergröße A5 bis A4/Letter und Legal (nur für USA) und hat eine Kapazität von etwa 500 Blatt. Die Universalablage eignet sich für die verschiedenen Papiergrößen und kann ungefähr 100 Blatt Papier aufnehmen. Papiergrößen, die nicht den Normgrößen entsprechen (Spezialgröße), aber innerhalb der Größenbegrenzung liegen, können auch in die Kassette eingelegt werden.
  • Seite 13 Standard Papiergrößen werden an der Innenseite der Papierkassette wie in der folgenden Abbildung gezeigt eingestellt. In der Papierkassette für die USA ist darüber hinaus eine Markierung für Legal-Größe angebracht. Drehen Sie den Papiergrößenwähler, bis die Papiergröße, die Sie verwenden möchten, im Fenster erscheint. Wenn der Papiergrößenwähler auf CUSTOM (Spezial) gestellt ist, muss die Papiergröße auf...
  • Seite 14 Stellen Sie die Position des Papieranschlags hinten an der Papierkassette ein. Ziehen Sie am Freigabehebel Freigabehebel, und schieben Sie den Papieranschlag zur gewünschten Papiergröße. Bei Auslieferung ist die Papierkassette werkseitig auf A4- Format eingestellt. Bei der Verwendung von Spezialpapiergrößen schieben Sie die Papierführungen und den Papieranschlag ganz nach außen, legen Papier-...

  • Seite 15: Abnehmen Der Staubabdeckung

    Positionieren Sie den Stapel so, dass er, wie abgebildet, unter den Klammern liegt. Klammer Klammer Schieben Sie die Papierkassette in den Einschub am Drucker, Schieben Sie sie gerade und so weit wie möglich ein. Vorne rechts an der Papierkassette befindet sich eine Papieranzeige, die anzeigt, wieviel Papier vorhanden ist.
  • Seite 16 Universalzufuhr Öffnen Sie die Universalzufuhr, indem Sie sie nach vorne klappen. Universal- zufuhr Ziehen Sie die Ablageverlängerung heraus. Stellen Sie die Papierführung der Universalzufuhr wie in der Abbildung gezeigt auf die gewünschte Größe ein. Papierführungen Maximale Richten Sie das Papier auf die Papierführungen aus, und schieben Sie es so weit wie möglich ein.
  • Seite 17 Glätten Sie das Papier, wenn es sich erheblich in eine Richtung rollt (z.B. wenn es auf einer Seite bereits bedruckt ist), indem Sie es in die entgegengesetzte Richtung aufrollen. Richtig Falsch Umschläge Führen Sie Umschläge mit der zu bedruckenden Seite nach oben und der rechten Kante zuerst zu.
  • Seite 18 Papierablage für die Ausgabe mit der bedruckten Seite nach oben einsetzen Sie benutzen die Papierablage für die Ausgabe mit der bedruckten Seite nach oben, wenn das Papier mit der bedruckten Seite nach oben gestapelt werden soll (umgekehrte Reihenfolge), oder wenn Sie Umschläge, Postkarten, Folien oder dickes Papier bedrucken.

  • Seite 19: Schritt 8 Stromschalter Einschalten

    SCHRITT Stromschalter einschalten In diesem Abschnitt wird der Ablauf zum Einschalten des Stroms für den Drucker beschrieben. Während des Aufstartens kann als Sprache für die Nachrichtenanzeige und die Statusseite dieses Druckers zwischen Englisch, Französisch, Deutsch, Italienisch und Spanisch gewählt werden. Die Standardsprache für die Nachrichten ist Englisch.

  • Seite 20: Schritt 9 Statusseite Drucken

    Lassen Sie die Taste ENTER los, wenn auf der Nachrichtenanzeige Please Please wait wait erscheint. Die Nachrichtenanzeige wechselt zu der links abgebildeten, und das MSG language Fragezeichen ? blinkt. ? English Drücken Sie wiederholt die Taste , bis in der Nachrichtenanzeige die oder gewünschte Sprache erscheint, und drücken Sie dann die Taste ENTER.

  • Seite 21: Papierstau Entfernen

    Drücken Sie zweimal die Taste ENTER. Auf der Nachrichtenanzeige erscheint während des Druckens der Statusseite Zweimal drücken ENTER Es wird gedruckt, dann kehrt sie zur MENU Nachricht Bereit zurück. Wenn die Statusseite korrekt ausgedruckt wurde, ist die Einrichtung des Druckers abgeschlossen. Sie Betriebsanleitung.
  • Seite 22 Stau in der Papierkassette Die Papierzuführung bei gleichzeitigem Drücken des Ausrückhebels für die Papierzuführung (grüne Farbe) herausziehen. Entfernen Sie das Papier, wie in A dargestellt, wenn es vor der Registrierwalze eingeklemmt ist. Entfernen Sie es, wie in B dargestellt, wenn es unter der Registrierwalze eingeklemmt ist.

  • Seite 23: Haftungsbeschränkung

    Haftungsbeschränkung Wir übernehmen keinerlei Haftung oder Verantwortung gegenüber Kunden oder anderen Personen oder Körperschaften bezüglich jeglicher Haftung, Verlust oder Schaden, die direkt oder indirekt durch von uns verkaufte bzw. bereitgestellte Geräte entstanden sind oder angeblich entstanden sind, einschließlich, aber nicht beschränkt auf jegliche Betriebsunterbrüche, Geschäftsverluste oder Verluste erwarteter Gewinne oder Folgeschäden, die aus dem Gebrauch bzw.
  • Seite 24 Packen Sie den Drucker in der umgekehrten Tonerbehälter Reihenfolge wie beim Auspacken in den Karton (siehe SCHRITT 1 Auspacken). Den Kartoneinsatz wie abgebildet einsetzen und Tonerbehälter und Abfalltoner- Abfalltonerkasten anschließend darin unterbringen. kasten Kissen Drücken Sie, wie in der Abbildung dargestellt auf die Mitte, um Platz für die Entwicklereinheit zu machen.
  • Seite 25 Optionen Folgende Optionen sind für den Drucker erhältlich. Sortierer (SO-60) Sortierer (SO-60) Ausgestattet mit fünf Ablagen mit jeweils 200 Blatt Kapazität. Übernimmt die Papierablage Sortier-, Zusammentragungs- und für die Mailbox-Funktion. Wird oben am Drucker Ausgabe angebracht. mit der bedruckten Seite nach oben Papierablage für die Ausgabe mit der bedruckten Seite nach oben Dies ist eine Papierablage für die Ausgabe...

  • Seite 26: Ibm Program License Agreement

    Hinweise zu Warenzeichen PRESCRIBE ist ein eingetragenes Warenzeichen der Kyocera Corporation. KPDL und KIR [Kyocera Image Refinement – Bildeerfeinerung] sind Warenzeichen der Kyocera Corporation. Hewlett-Packard, PCL und PJL sind eingetragene Warenzeichen der Hewlett-Packard Company. Centronics ist eine Warenbezeichnung von Centronics Data Computer Inc. PostScript ist ein eingetragenes Warenzeichen der Adobe Systems Incorporated.
  • Seite 27 IBM will not be liable for any lost profits, lost savings, or any incidental damages or other economic consequential damages, even if IBM, or its authorized supplier, has been advised of the possibility of such damages. IBM will not be liable for any damages claimed by you based on any third party claim. This limitation of remedies also applies to any developer of Programs supplied to IBM.

  • Seite 28: Bedienfeld

    Bedienfeld Weitere Angaben zu den Bedienungsabläufen finden Sie im Betriebsanleitung. READY DATA ATTENTION INTERFACE SIZE TYPE CANCEL MENU ENTER Bedienfeld Anzeige Bezeichnung Funktion Weist auf eine Störung hin, die Sie selbst beheben können. Blinkt: Zeigt an, dass der Drucker on-line ist. Es kann gedruckt werden. Leuchtet: Bereit- Zeigt an, dass der Drucker off-line ist.
