Montage

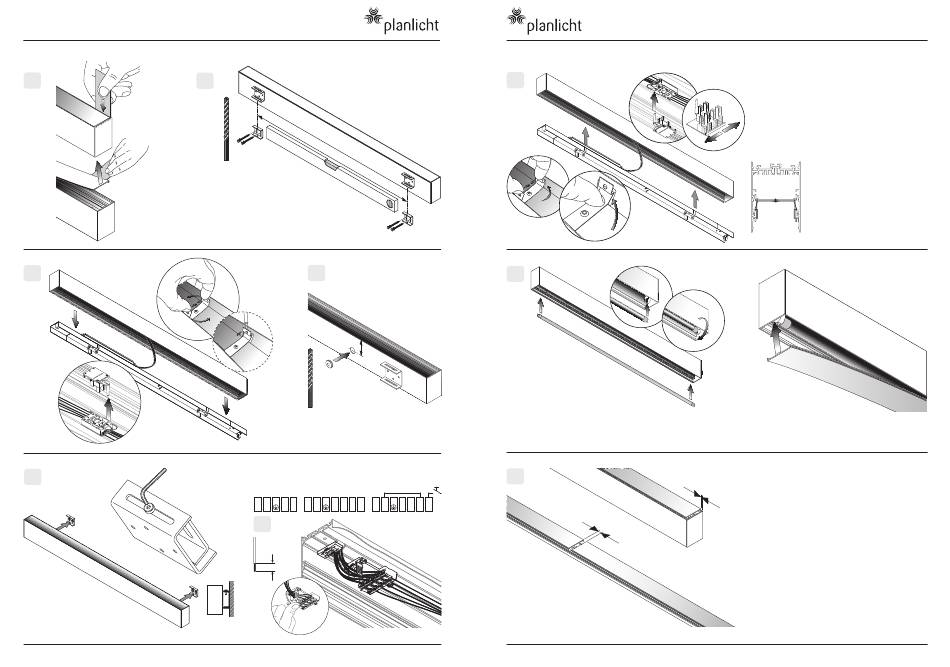

Montageanleitung | Assembly Instructions | Instructions de montage
1
2
3
5
planlicht GmbH & Co KG, A-6130 Schwaz / Vomp; FN: 24492v - Landesgericht Innsbruck
ø6mm
4
6 0
m m
ø13mm
ohne Dimmer
DALI Dimmer
switch DIM
without dimmer
gradateur DALI
sans gradateur
SL
SL
SL
L3
N
L1 L2
L3
N
L1 L2 D1 D2
L3
N
L1 L2 D1 D2
y
y
y
6
10mm
7
click!
8
12
~1mm
planlicht GmbH & Co KG, A-6130 Schwaz / Vomp; FN: 24492v - Landesgericht Innsbruck
11/2015
Montageanleitung | Assembly Instructions | Instructions de montage
Stecker einsetzen; ggf.
Kontakt verschieben.
Insert Plug; if necessary
move the contact.
Insérer la prise; le cas
échéant déplacer le contact.
90°
90°
~1mm
Hinweis: 1 mm Abstand zwischen
den Diffusoren als Dehnfuge einhalten
Note: Keep 1 mm distance between the
diffusers for expansion
Attention: Respecter 1 mm de distance entre
les diffuseurs pour dilatation des joints!
Synchronisieren von switch-dim-Geräten:
Lichttaster ca. 20 Sekunden drücken
Synochronize of switch-dim-equipment:
Press light switch approx. 20 seconds
Synchroniser de switch-dim-equipement:
Presser le commutateur env. 20 sec.
Montage
11/2015
