Anschluss- und Regelgruppe für
HVAC-Endgeräte
Serie 149
Produktübersicht

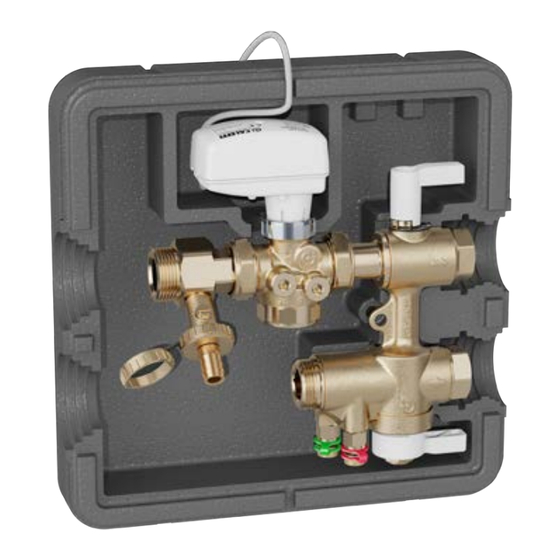

Serie 149 Anschluss- und Regelgruppe für HVAC-Endgeräte
Bezugsdokumentation
- Technische Broschüre 01142 Elektrothermischer Stellantrieb mit manueller Öffnung und Positionsanzeige Serie 6563
- Technische Broschüre 01198 Elektrothermischer Stellantrieb. Serie 6562. Elektrothermischer Stellantrieb mit geringer Stromaufnahme. Serie 6564.
- Technische Broschüre 01262 Druckunabhängiges Regelventil (PICV) FLOWMATIC
Technische Eigenschaften
Materialien
Gehäuse:
Maschenmaterial Schmutzfänger:
Handräder Absperrventile:
PICV
Gewindeverschluss:
Steuerspindel und Kolben:
Schiebersitz:
-0,02÷0,4/0,08÷0,8/0,12÷1,2 m3/h: PTFE
-0,18÷1,8/0,30÷3,00 m3/h: Edelstahl EN 10088-3 (AISI 303)
Schieber:
Druckstabilisierungsmembran:
Federn:
Dichtungen:
Dichtungen:
Vorregelungsanzeige:
Handgriff:
Anschlüsse
Anlagenseite:
1/2" IG (DN 15) - 3/4" IG (DN 20) - 1" IG (DN 25)
Endgerätseite: 3/4" AG (DN 15) - 1" AG (DN 20) - 1 1/4" AG (DN 25)
entzinkungsfreie Messing CR
EN
12165
CW602N
AISI 304
PA6G30
entzinkungsfreie Messing CR
EN 12164 CW602N
Edelstahl
EN 10088-3 (AISI 303)
EPDM
EPDM
Edelstahl EN 10088-3 (AISI 302)
EPDM
asbestfreie Faser
PA6G30
PA6
003
FM 21654
Funktion
Die vormontierte Gruppe für Endgeräte zeichnet sich durch ihre
Kompaktheit aus und ist in der Lage, den Sekundärkreislauf des
Endgeräts abzusperren, zu regeln und zu filtern. Des Weiteren
ermöglicht sie die Ausführung von Wartungen und Einstellungen der
Anlage.
Sie dient für den Anschluss von Gebläsekonvektoren, Kühlbalken oder
Decken-Klimasystemen an das Hauptverteilernetz.
Inklusive Isolierung, die sowohl für Heizungs- als auch Kühlanlagen
geeignet ist.
Erhältlich mit Venturi-Gerät für die Durchflussmessung.
Nennweiten DN 15 (1/2" IG x 3/4" AG),
DN 20 (3/4" IG x 1" AG), DN 25 (1" IG x 1 1/4" AG)
. Serie 145.
®
Leistungen
Betriebsmedien:
Maximaler Glykolgehalt:
Maximaler Betriebsdruck:
Max. Differenzdruck mit Aktor
Art.Nr. 145014 und Stellantrieben der Serie 656.:
Betriebstemperaturbereich:
Umgebungstemperaturbereich:
Betriebs-Nenndruckbereich Dp:
Einstellbereich der Durchflussmenge:
Maximale Durchflussmenge, mit eingebauter elektrothermischer Steuerung,
Serie 656., reduziert
um:
Schmutzfänger-Maschenweite:
Isolierung
Material:
Dichte:
Wärmeleitfähigkeit:
Brandschutzklasse (UL 94):
01336/18 D
Wasser, Glykollösungen
50%
25 bar
5 bar
-10÷120°C
0÷50°C
25÷400 kPa
0,02÷3,00 m3/h
(siehe hydraulische Eigenschaften)
20%
25% (für 149...1H8 - 149...3H0)
800 µm
PPE
30 Kg/m3
0,037 W/(m·K) bei 10°C
Klasse HBF
Werbung
Inhaltszusammenfassung für Caleffi 149 series
- Seite 1 Anschluss- und Regelgruppe für HVAC-Endgeräte Serie 149 01336/18 D FM 21654 Funktion Die vormontierte Gruppe für Endgeräte zeichnet sich durch ihre Kompaktheit aus und ist in der Lage, den Sekundärkreislauf des Endgeräts abzusperren, zu regeln und zu filtern. Des Weiteren ermöglicht sie die Ausführung von Wartungen und Einstellungen der Anlage.
- Seite 2 Technische Eigenschaften des elektrothermischen Stellantriebs, Serie 6562 Technische Eigenschaften des Aktors, Art.Nr. 145014 Öffnungskontakt Proportionaler Linearmotor Stromversorgung: 230 V (ac) - 24 V (ac) - 24 V (dc) Stromversorgung: 24 V (ac/dc) Anlaufstrom: ≤ 1 A Leistungsaufnahme 2,5 VA (ac), 1,5 W (dc) Stromaufnahme im Normalbetrieb: 230 V (ac) = 13 mA Steuersignal:...
- Seite 3 Hydraulische Eigenschaften der Gruppe ohne Venturi-Gerät Art.Nr. Einstellposition Durchfluss- mengenbereich Durchfluss (m 0,02 0,04 0,06 0,08 0,12 0,14 0,16 0,18 149410 H20 Δp min PICV (kPa) 25,5 25,5 0,02÷0,20m Δp By-Pass-Set (kPa) Durchfluss (m 0,08 0,12 0,16 0,24 0,28 0,32 0,36 0,40 149410 H40...
- Seite 4 Hydraulische Eigenschaften der Gruppe mit Venturi-Gerät Art.Nr. Einstellposition Kv Venturi Durchfluss- mengenbereich Durchfluss (m 0,04 0,06 0,08 0,02 149400 H10 0,25 Δp min PICV (kPa) 0,02÷0,10m Δp By-Pass-Set (kPa) 11,1 Durchfluss (m 0,12 0,14 0,16 0,18 149400 H20 0,50 Δp min PICV (kPa) 25,5 25,5 0,10÷0,20m...
-
Seite 5: Funktionsweise
Funktionsweise Die Gruppe kann schematisch folgendermaßen dargestellt werden: Aktor (optional) Druckunabhängiges Regelventil (PICV) Füll-/Entleerungshahn (optional) Venturi-Gerät für die Durchflussmessung mit Anschlüssen für Messstutzen (vorhanden nur bei Art.Nr. 149.00) 3-Wege-Absperrventil Überströmventil Absperrventil mit eingebautem Filter Die Gruppe erfüllt folgende Aufgaben: • Filtration des Wassers vor dem Endgerät durch den Filter im •... - Seite 6 Die Gruppe ohne Aktor kann in jeder beliebigen Position installiert werden. Mit montiertem Aktor ist nur die nach unten gerichtete für vor - und nachgeschaltete Installation nicht zugelassen. Messstutzen mit Schnellanschluss (Art.Nr. 100000 Caleffi) ( 8 ) geliefert, welche kalter u n d druckfreier...
- Seite 7 DIMENSIONIERUNG Auslegungsdaten Die Abbildung unten zeigt die Bemessung einer in 8 Sekundärkreise unterteilten Anlage für 80 Gebläsekonvektoren. In jedem Sekundärabschnitt (siehe Ausschnitt) versorgt die Anlage drei Typ C Arten von Gebläsekonvektoren. = 900 l/h Es wird von folgenden Projektdaten ausgegangen: = 17 kPa Typ A - Ga = 450 l/h...
- Seite 8 2) Gruppe mit Venturi-Gerät Folgende Größen wählen: Im Fall der Gruppe mit Venturi-Gerät ist es ausreichend, den richtigen - Typ A und B Durchflussmengenbereich H80 - Nennweite DN 20 Durchflussmengenbereich zu wählen. - Typ C Durchflussmengenbereich 1H2 - Nennweite DN 20 Baugruppe mit Venturi-Einsatz G (m Typ A Typ B...
-
Seite 9: Installation
INSTALLATION Die Anschluss- und Regelgruppe mithilfe von Schläuchen zuerst an die Halterungen Hauptrohrleitung und daraufhin an das Endgerät anschließen. Eine Vorrüstung für die Befestigung mit Gewindestange ist vorhanden. Die Isolierung kann mit Schellen geschlossen werden, die in den entsprechenden Aussparungen Einsatz in untergebracht sind. - Seite 10 Die Filterpatrone mit dem Regelung der maximalen Durchflussmenge 20er-Schlüssel lösen; zuvor Die maximale Durchflussmenge mithilfe das Wasser aus dem Bypass des Einstellrings am PICV regeln. Siehe ablassen. Abschnitt „Einstellung der maximalen Durchflussmenge”. Die Filterpatrone herausziehen Die Einstellung des PICV überprüfen und die Durchflussmenge im Endgerät mithilfe des und unter fließendem Wasser Venturi-Geräts messen.
- Seite 11 REGELUNG DER DURCHFLUSSMENGE Jeder am Einstellring eingestellte Durchflussquerschnitt entspricht Regelung der maximalen Durchflussmenge demnach einem bestimmten Gmax-Wert. Durch manuelles Abschrauben des Schutzverschlusses erhält man Zugriff auf den Einstellring (10) der maximalen Durchflussmenge, welcher mit einem Sechskantschlüssel betätigt wird. Die Einstellschraube ist einteilig mit einer bis 10 gehenden Einstellskala mit Unterteilung in Schritten von jeweils 1/10 der maximal verfügbaren, auch auf der Skala angegebenen Durchflussmenge (11) eingebaut.
- Seite 12 MESSUNG DER DURCHFLUSSMENGE Ein Druckdifferenz-Messgerät an die Messstutzen des Venturi-Geräts der Beispiel der Durchflussmessung Gruppe anschließen. Einem Dp von 4,5 kPa (rote Linie) an einem H80-Ventil entspricht im Venturi Nach Ablesen des Dp am Messgerät kann der Durchflusswert G mithilfe Venturi-Diagramm des betreffenden Ventils ein Durchflussmengenwert des entsprechenden Venturi-Diagramms der aktuellen Bemessung ermittelt von 0,5 m3/h (hellblaue Linie) auf der Abszisse.
- Seite 13 ANWENDUNGSDIAGRAMME Schlafzimmer Schlafzimmer Einbau in die Zwischendecke für Betrieb der Gebläsekonvektoren Abgehängte Decke im Eingang Abgehängte Decke im Eingang Schlafzimmer Schlafzimmer Abgehängte Decke im Eingang Abgehängte Decke im Eingang Badezimmer Badezimmer Badezimmer Badezimmer Installation für den Betrieb von Kühlbalken...
- Seite 14 Stromversorgung: 230 V (ac) oder 24 V (ac)/(dc). Belastbarkeit der Smart Balancing Caleffi Hilfsmikroschalterkontakte: 0,8 A (230 V). Smart Balancing Caleffi App für Smartphone verfügbar. Leistungsaufnahme im Normalbetrieb: 3 W. Downloade jetzt deine Android ® Version. Anlaufstrom: ≤ 1 A.
- Seite 15 TECHNISCHE BESCHREIBUNG Serie 149 Anschluss- und Regelgruppe für HVAC-Endgeräte in Heizungs- und Kühlanlagen. Komplett mit: druckunabhängigem Regelventil, 3-Wege-Absperrventilen, integriertem Bypass, Venturi-Gerät mit Druckanschlüssen (nur für dedizierte Ausführungen), Schmutzfänger und vorgeformter Isolierschale PPE. Dimension DN 15 (DN 20 und DN 25). Hauptanschlüsse anlagenseitig 1/2” IG (1/2” bis 1”); am Endgerät 3/4” AG (3/4” bis 11/4”). Achsabstand Anschlüsse: 80 mm.
- Seite 16 Alle Angaben vorbehaltlich der Rechte, ohne Vorankündigung jederzeit Verbesserungen und Änderungen an den beschriebenen Produkten und den dazugehörenden technischen Daten durchzuführen. CALEFFI ARMATUREN GmbH Daimlerstr. 3 · D-63165 Mühlheim/Main · Deutschland Tel. +49 (0)6108/9091-0 · Fax +49 (0)6108/9091-70 info@caleffi.de · www.caleffi.com © Copyright 2018 Caleffi...
