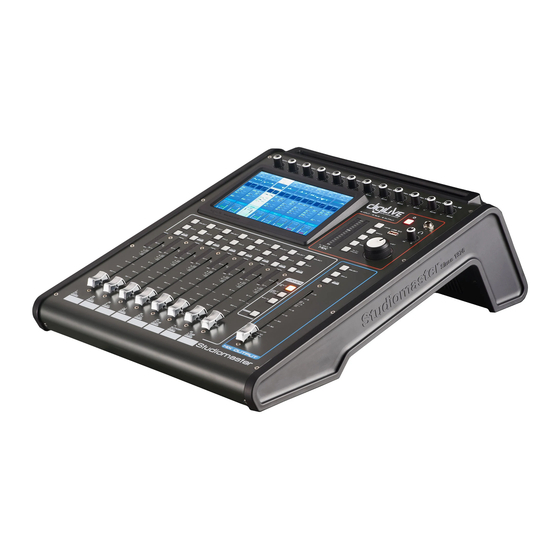

digiLiVE Digitale Mischkonsole
Schnellstartanleitung
Version 1.0

Werbung

loading

Inhaltszusammenfassung für Studiomaster DIGILIVE

  • Seite 1 Schnellstartanleitung Version 1.0...
  • Seite 2 Einleitung Diese Schnellstartanleitung soll Ihnen dabei helfen – mit Ihrer digiLiVE so schnell wie möglich loszulegen. Die Anleitung erklärt das Anschließen von Mikrofonen, Instrumenten oder weiteren Audio-Quellen, verschiedene Anschlussmöglichkeiten für Lautsprecher und wie Sie einen Basis-Mix erstellen. Anschließend erfahren Sie, wie Sie den Mix durch Gating, Kompression und Hall verfeinern können. Erklärt wird auch, wie die digiLiVE als Monitormixer verwendet wird. Schlussendlich zeigen wir Ihnen, wie Sie Ihre digiLiVE über ein kompatibles iOS-Gerät fernsteuern. Ein wichtiger Hinweis: Diese Schnellstart-Anleitung ist nicht als Alternative oder als Ersatz für das digiLiVE-Benutzerhandbuch gedacht, welches entweder zusammen mit der Konsole in der Verpackung zu finden ist oder kostenlos zum Download bereitsteht. Wenn Sie die einfachen Praxisbespiele in der Schnellstart-Anleitung durcharbeiten, wird Ihnen mit Sicherheit auffallen, dass die Konsole viele Features und Möglichkeiten bietet, die hier nicht behandelt werden. Sobald Sie die Grundprinzipien für den Betrieb beherrschen, die in der Schnellstart-Anleitung erklärt werden, sollten Sie das Benutzerhandbuch nutzen, für detaillierte Anleitungen, um die gesamte Ausstattung zu nutzen.
  • Seite 3 Auspacken Ihrer digiLiVE Beim Auspacken Ihrer digiLiVE finden sie folgende Teile (zusätzlich zur Schnellstartanleitung): digiLiVE Konsole Konsolen-Netzteil IEC-Stromkabel Wi-Fi-Dongle Benutzerhandbuch* *Kann alternativ auch zum Download auf www.studiomaster.com verfügbar sein.
  • Seite 4 Ihre digiLiVE mit Spannung versorgen Ihre digiLiVE wird mittels 12 V DC-Netzteil gespeist, welches separat im Karton verpackt ist. Niemals ein anderes Netzteil verwenden, sonst erlischt die Garantie. Schließen Sie das Netzteil mit dem beigelegten Netzkabel an eine Steckdose an. Die Konsole kann mit Netzspannung von 100 V bis 240 V betreiben werden. Wenn das Netzteil mit der Stromversorgung verbunden ist, leuchtet eine blaue LED am Netzteil auf. Das 12V-DC-Kabel wird an den 12V/DC-Eingang auf der digiLiVE-Rückseite angeschlossen. Einmal angeschlossen, startet die digiLIVE ihre Boot-up-Sequenz, wenn sie eingeschaltet wird; Das dauert ca. 30 Sekunden. Die Power-Taste hat verschiedene Funktionen: Kurzes Drücken (weniger als 3 Sek.) wenn die Konsole eingeschaltet ist, stellt sie in den SAFE-Modus. Der Bildschirm und alle weiteren Displays gehen aus und die Regler sind nicht bedienbar, Audio läuft weiter alle Konsoleneinstellungen bleiben aufrecht; 1 x kurz drücken im SAFE-Modus wechselt zum normalen Betriebsmodus; Bei ON 1 x lang drücken (länger als 3 Sek.) schaltet die Konsole aus; Bei OFF 1 x lang drücken (länger als 3 Sek.) schaltet die Konsole ein; Beim Runterfahren der digiLiVE werden alle aktuellen Konsoleneinstellungen gespeichert. Beim nächsten Einschalten, hat die digiLIVE exakt die gleichen Einstelllungen wie beim letzten Betrieb.

  • Seite 5: Lautsprecher Anschließen

    Lautsprecher anschließen Aktive Lautsprecher an den zwei XLR-Buchsen auf der Rückseite mit geeigneten Kabeln anschließen MIX OUTPUT L & R. Alle Main-Ausgänge der digiLiVE sind auf den Standard-Line-Pegel eingestellt und elektronisch symmetrisch. Wenn Sie passive Lautsprecher mit einem oder mehreren separaten Endstufen verwenden, schließen Sie die digiLiVE-Ausgänge an die Endstufen-Eingänge an. Anschluss an passive Lautsprecher Anschluss an aktive Lautsprecher Ein Hinweis: Es ist immer empfehlenswert angeschlossene Audiogeräte nacheinander einzuschalten. In diesem Fall, als erstes die DigiLiVE einschalten, dann die aktiven Lautsprecher oder die Endstufe(n). Beim Abschalten, die Lautsprecher oder die Endstufe als erstes abschalten, dann die digiLiVE. Beachten dieser Reihenfolge vermeidet laute Lautsprechergeräusche.
  • Seite 6 Justieren, Mute und Solo In den Anwendungsbeispielen in dieser Schnellstartanleitung, müssen sie auf dem berührungsempfindlichen digiLiVE-Display navigieren, Selektionen treffen und verschieden Parameter justieren. Die meisten digiLiVE-Justierungen – außer Fader-Bewegungen, Mutes, etc. – können mit den großen ADJUST-Drehregler gemacht werden. Der veränderte Parameter wird am Touchscreen durch einen geben Rand um die Steuerung gezeigt, um einen Paramter, den Sie verändern möchten, zu justeren, berühren Sie den Regler am Touchscreen. Im Beispiel unten, stellt der ADJUST-Regler das Signal in Kanal 1 zwischen den linken und rechten Stereokanälen ein. Um MUTE (Stummzuschalten) ein- und auszuschalten drücken Sie eine Kanal- Taste. Sie können Kopfhörer an die mit gekennzeichnete Buchse anschließen und die SOLO-Tasten verwenden um einen oder mehrere Eingangskanäle abzuhören, während Sie den Mix einstellen. Drücken von SOLO verändert den Main-Ausgang-Mix nicht.

  • Seite 7: Anwendungsbeispiele

    Anwendungsbeispiele Die hier gezeigten Beispiele nutzen die digiLiVE-Werkseinstellungen. Alle beschriebenen Situationen können auf verschiedene Arten ausgeweitet werden, in dem die vielen zusätzlichen Features der digiLiVE verwendet werden, für ausführlichere Beschreibungen bitte im Benutzerhandbuch nachschlagen. WICHTIG: Zum Setup Ihrer Livesound-Anwendungen immer die Fader der digiLiVE hinunterfahren (in die untere Position) und alle GAIN-Drehregler (oben am Mixer) voll gegen den Uhrzeigersinn stellen. Damit stellen sie sicher, dass keine Geräusche von System zu hören sind, während dem Setup. Anwendungsbeispiel 1 – Solokünstler Diese einfache Anwendung wäre für einen Solokünstler geeignet, z. B. ein Sänger oder Instrumentalist. Sie wäre auch passend für eine AV-Situation wie in einem Klassenzimmer oder in anderen Umgebungen in denen ein Vortragender ein Laptop- oder eine ähnliche Audioquelle als Teil der Präsentation einsetzt. INSTRUMENT...

  • Seite 9: Anschlüsse Herstellen

    Anschlüsse herstellen Schließen Sie, wie bereits beschrieben, Ihre Lautsprecher oder Endstufe an den MIX OUTPUT L & R Buchsen an. Schließen Sie das Gesangsmikrofon an den Eingang MIC 1 an. Bitte beachten, die Eingänge MIC 1 bis MIC 4 sind Combo-Eingänge an denen sowohl ein XLR-Stecker (male) oder ein TRS- oder TR-Stecker angeschlossen werden können. Mikrofone für den Liveeinsatz sind meistens vom dynamisch, aber in machen AV-Situationen können Kondensatormikrofone in verwendung sein, in diesem Fall muss Phantomspeisung für diesen Eingangskanal eingeschaltet sein (siehe unten). Verwenden Sie den Eingang MIC 2 für das Instrument. Akustische Instrumente wie akustische Gitarren müssen mikrofoniert werden. Eine elektro-akustische Gitarre können entweder direkt über ein Gitarrenkabel angeschlossen werden, wenn der Ausgangspegel ausreichend ist, oder über eine DI-Box. Für verstärkte Instrumente, stellen Sie ein Mkrofon vor dem Verstärker oder verwenden Sie eine DI-Box zwischen Instrument und Verstärker um ein Mic-Level- Signal zu erhalten. Eine Alternative, der Verstärker hat möglicherweise eine „Line Out“-Buchse, die direkt an den Eingang der Konsole angeschlossen werden kann. Wenn Sie eine Stereoquelle wie einen Laptop, ein Tablet oder vergleichbare Audioquellen verwenden müssen, ist es am einfachsten, sie an den STEREO Eingang 2 anzuschließen, die sowohl als 3,5 mm Buchse als auch als getrennte links und rechts ¼“ Buchse zur Verfügung steht. Einen Mix herstellen Die Konfiguration der digiLiVE Werkseinstellung lässt Sie einen Stereo-Mix herstellen, indem Sie Gain für den Eingangskanal einstellen und anschließen die Kanal- und Main-Fader hochfahren. Beim Einschalten ist INPUT 1-8 in der Layer-Sektion selektiert (beachten Sie, dass die Taste leuchtet), so zeigen die Eingangskanal-Fader, die MUTE, SOLO und SELECT Tasten, die Eingänge 1-8 regeln, und das Display die Kanäle 1-8 an.
  • Seite 10 Falls Sie ein Kondensatormikrofon verwenden, drücken Sie die SELECT Taste für Kanal 1, und dann tippen Sie den Input Stage-Bereich des hervorgehobenen Kanals an (der oberste Bereich, mit Mic IN beschriftet). Beühren Sie die 48V Taste um Phantomspeisung für Kanal 1 zu aktivieren. Berühren Sei das rote X (oben, rechts am Bildschirm), um zur Kanal 1 bis 8 Seite zurückzukehren. Der 48V-Indikator oben am Kanalzug, am Display, wechselt zu rot, um Sie zu erinnern, dass Phantomspeisung eingeschaltet ist. WICHTIG: Phantomspeisung nur einschalten, wenn Kondensatormikrofone in Verwendung sind. Nicht für sonstige Arten von Quellen einschalten (mit Ausnahme von phantom-gespeisten DI-Boxen).
  • Seite 11 Justieren Sie den GAIN-Regler für Kanal 1 während Sie ins Mikrofon sprechen. Sie sehen einen Indikator auf der Kanal 1 Eingangsanzeige, die von einer kleineren Bildschirm-Anzeige dupliziert wird. Die Einstellung ist gut wenn die Anzeige nur bei lauten Passagen zu gelb wechselt. Stellen Sie den Kanal 1 Fader in die Null-Position und schieben Sie den MIX OUTPUT Fader nach oben. Sie sollten das Vocal-Mikrofon hören, wenn Sie hineinsprechen und eine Pegelanzeige bei der MIX-Anzeige sehen. Diese Anzeigen überwachen den Konsolenausgang, der die Lautsprecher speist. Den oben beschriebenen Prozess für Kanal 2 wiederholen, der das Signal vom Instrument erhält. Falls sie den STEREO 2 Eingang für eine Audioquelle verwenden, wie weiter oben in „Anschluss herstellen“ beschreiben, drücken Sie die LAYER Taste, die mit INPUT 9-12 ST-USB gekennzeichnet ist.
  • Seite 12 Die Eingangskanalfader, MUTE, SOLO und SELECT Tasten steuern nun die restlichen Eingangskanäle und der Bildschirm fülgt der Auswahl. STEREO 2 wird nun von Fader 6 gesteuert; beachten Sie, dass der Bereich neben dem Fader mit ST2 gekennzeichnet ist. Stellen Sie Input-Gain ein und verwenden sie den Kanalfader sowie für die Kanäle 1 und 2 beschrieben. Die Kanäle auf verschiedenen Ebenen (Layers) sind unabhängig voneinander, für Zugriff auf die Steuerung müssen Sie zwischen den Ebenen umschalten.
  • Seite 13 Anwendungsbeispiel 2 – eine kleine Band Einen Stereo-Mix für eine kleine Band herzustellen ist einfach eine Erweiterung vom Anwendungsbeispiel 1. Dieses Beispiel eignet sich auch für Anwendungen in Kirchen etc. digiLiVE hat 12 Mono-Kanäle für den Anschluss von Mikrofonen oder Line-Level-Quellen mit XLR-Anschlüssen: Die ersten vier davon eignen sich auch für ¼“-Stecker. Zusätzlich zu diesen 12, gibt es auch zwei Stereo-Kanäle (Zugriff über Layer 2). Anschlüsse herstellen Die Verstärkung einer Band nutzt im typischen Fall Mikrofone, DI-Boxen und Line-Level-Quellen. Schließen Sie die verschiedenen Quellen an den XLR/Combo-Eingängen am Bedienfeld auf der Rückseite der Konsole an. Beachten Sie dabei, dass Kanäle 1-8 auf der ersten Fader-Ebene liegen und Kanäle 9-12 sowie die Stereo-Kanäle auf der zweiten Ebene. Beim Mischen kann es praktisch sein, kritische Audioquellen auf derselben Ebene zu haben. Stereo-Line-Quellen (wie Synths oder DJ-Decks) können an die Eingänge STEREO 1 oder STEREO 2 am Bedienfeld auf der Rückseite angeschlossen werden.
  • Seite 15 Aktivieren Sie bei Bedarf Phantomspeisung für Kondensatormikrofone oder phantom-gespeiste, aktive DI-Boxen, wie im Anwendungsbeispiel 1 beschrieben. Einen Mix herstellen Die Werkseinstellungen der digiLiVE lassen Sie direkt zum Stereo-Ausgang mischen, so dass Sie nur die GAIN-Regler für jeden verwendeten Eingang justieren müssen und die Input- und MIX OUTPUT Fader hochfahren müssen. Weiße Balken zeigen die Fader-Positionen an (0 dB in diesem Beispiel). ST1 und ST2 Fader sind ebenfalls auf O dB eingestellt.

  • Seite 16: Anwendungsbeispiel 3 - Einen Monitormix Hinzufügen

    Anwendungsbeispiel 3 – Einen Monitormix hinzufügen Eine kleine Band benötigt vielleicht einen oder mehrere Monitor-Mixes damit die Bandmitglieder sich selbst und andere Musiker hören können. digiLiVE lässt Sie bis zu sechs zusätzliche Monitor-Mixes herstellen. Anschlüsse herstellen Verwenden Sie das Setup für eine kleine Band aus Anwendungsbeispiel 2, schließen Sie aktive Bodenmonitore (oder die Sender eines In-Ear-Monitoring-Systems) an beliebige XLR OUTPUTs 1 bis 6 an. Der Einfachheit halber, haben wir im gezeigten Beispiel nur einen einzigen Monitormix (unter Verwendung von OUTPUT 1) hinzugefügt, für den Leadgesang. Zusätzliche Monitore können auf genau der gleichen Art und Weise hinzugefügt werden, unter Verwendung von weiteren Outputs. Die OUTPUTs 1 bis 6 sind elektrisch identisch (symmetrisch, gleicher Pegel) zu den zwei MIX OUTPUTs.
  • Seite 17 Bus 1 Taste berühren (einschalten); damit wird das Mic-Signal an den Bus geschickt. Ziehen Sie den Bus 1 Fader am Bildschirm auf null. Einen Monitormix herstellen Die Haupt-PA-Lautsprecher verwenen die digiLiVE L & R Mix-Busse, die durch das werkseitige Routing der Konsole direkt mit den MIX OUTPUTs verbunden sind. Um einen separaten Monitor-Mix herzustellen, wird einer der weiteren acht digiLiVE-Mix-Busse ebenfalls verwendet. Anzeige der Kanäle 1-8 am Hauptbildschirm, nun die SELECT-Taste drücken, für das Mikrofon für Leadgesang (wir gehen von Kanal 1 aus). Den leeren Bereich über den CH 1 Kanalzug berühren. Die Bus-Send-Unterseite für Kanal 1 wird geöffnet.
  • Seite 18 Beachten Sie die PreFader-Taste; der Pegel, der an den Monitor geschickt wird, ist von der Kanal-Fader- Einstellung abhängig. Sie können den FOH-Mix verändern, ohne den Monitor-Mix zu verändern. Schließen Sie die Bus-Send-Unterseite. Sie haben nun einen Send-Pegel für den Eingangskanal eingestellt. Als nächstes müssen Sie den Bus-Master-Pegel aufdrehen, um den Pegel einzustellen, den die Konsole schickt. Drücken Sie die Bus 1-8 LAYER Taste. Beachten Sie, dass der Bus 1-Kanalzug nun anzeigt, dass er ein Send von Kanal 1 erhält: Der kleine blaue Balken zeigt den in Schritt 4 eingestellten Pegel an. Ziehen Sie den Fader hoch (der nun den Ausgangspegel von Bus 1 regelt): Sie sollten das Gesangsmikrofon über den Monitor hören.
  • Seite 19 Drücken Sie die INPUT 1-8 LAYER Taste, um zur Input-Kanal-Seite zurückzukehren. Beachten Sie, dass Kanal 1 nun auch einen kleinen blauen Balken hat, der dne Pegel anzeigt, der an Bus 1 geschickt wird. Wenn der/die LeadsängerIn die anderen Bandmitglieder in seinem/ihren Monitormix hören muss, wiederholen sie die oben beschriebenen Schritte 1 bis 4 für weiteren benötigten Gesang oder für Instrumente. Wenn der Sänger z. B. die Elektro-Akustische-Gitarre im Beispiel hören muss, wählen sie den Eingangskanal 4 in Schritt 1 und schicken das Signal mit genau der gleichen Vorgangsweise an Bus 1. So können Sie einen Monitor-Mix mit allen erforderlichen Instrumenten aufbauen. Der Gesamtpegel, der an den Monitor geht, wird über Fader 1 in Bus 1-8 Layer gesteuert. Die einzelnen Beiträge zum Monitormix werden über die Bus 1 Send-Pegel auf den Routing-Seiten für jeden Eingangskanal gesteuert.

  • Seite 20: Anwendungsbeispiel 4 - Digilive Als Monitor-Mixer Verwenden

    Anwendungsbeispiel 4 – digiLiVE als Monitor-Mixer verwenden digiLiVE kann als Monitor-Mixer verwendet werden, wenn die Band einen separaten FOH-Mixer hat oder die Haus-PA verwendet. Anschlüsse herstellen In dieser Situation stehen alle acht Ausgange (OUTPUTs 1 bis 6 und MIX OUTPUTs L & R) für die Monitor- Speisung zur Verfügung. Daher können bis zu acht Mono- oder vier Stereo-Monitor-Mixes hergestellt werden, oder eine Kombination aus den beiden. Aktive Monitore 1 bis 4 Im gezeigten Beispiel verwenden wir vier aktive Bodenmonitore an der Bühnenfront, sowie zwei Side-Fills; der Leadsänger verwendet ein In-Ear-Monitoring-System (IEM). Schließen Sie die Monitore an OUTPUTs 1 bis 4 an, den IEM-Sender an OUTPUTS 5 und 6 und die Side-Fills an die MIX OUTPUTS L & R. Den Mix herstellen Die digiLiVE-Fader haben einen vierten „Layer“ oder Modus – SENDS, der anders arbeitet als andere Layer, aber für diese Anwendung ideal ist. Um den Send-Modus auszuwählen, müssen Sie zuerst einen Eingangskanal wählen, in dem Sie seine SELECT-Taste drücken. SENDS auszuwählen wirkt sich nur auf die Fader und die MUTE- Tasten aus, die Anzeige am Display bleibt unverändert.
  • Seite 21 Wenn der Send-Modus ausgewählt ist, funktionieren die Fader als Bus-Send-Pegel-Regler für den ausgewählten Eingangskanal. Fader 1 regelt den Pegel der an Bus 1 geschickt wird, Fader 2 den Pegel der an Bus 2 geschickt wird usw. Nur in diesem Layer, werden die MUTE-Tasten zu „ON“-Tasten: Drücken Sie die Bus 1 MUTE-Taste um den Ausgang einzuschalten. Sobald er eingeschaltet ist, erscheint ein kleiner blauer „Bus 1“-Balken in der Send- Sektion des Kanals, er zeigt den Send-Pegel an. Berühren dieser Sektion öffnet das Bus-Send-Display für Kanal 1 und bietet mehr Details für alle Bus-Sends des Kanals. Jetzt ist es leicht den Anteil an Instrumenten oder Gesang einzustellen, der an jeden der Busse und daher an jeden Ausgang gehen soll. Sie können durch die Kanäle 1 bis 8 scrollen in dem Sie die jeweilige SELECT-Taste drücken, dann, in dem sie den zweiten Layer selektieren (INPUT 9-12 ST-USB), die weiteren Eingangskanäle.

  • Seite 23: Anwendungsbeispiel 5 - Den Mix Verfeinern

    Anwendungsbeispiel 5 – den Mix verfeinern 5.1. EQ hinzufügen Sie werden wahrscheinlich EQ auf einen oder mehreren Eingängen justieren wollen um die Soundqualität zu optimieren. Jeder digiLiVE-Eingangskanal hat eine parametrische 4-band-EQ-Sektion. Solange sie keine Einstellung vornehmen, haben die Kanäle einen flachen Frequenzgang. Um auf die EQ-Regler für einen Kanal aufzurufen, berühren Sie den EQ-Bereich im Kanalzug: Die EQ-Unterseite wird geöffnet.
  • Seite 24 Jedes der vier Bänder – High, High Mid, Low Mid und Low – kann für Cut oder Boost (Gain), die mittlere Frequenz (Freq) und Bandbreite (Q) justiert werden. EQ kann auf verschieden Arten justiert werden: Gain, Freq oder Q am Bildschirm antippen und den ADJUST-Regler verwenden. Gain, Freq oder Q antippen und einen Finger um den Drehregler am Bildschirm bewegen. Eine der eingekreisten Nummern in der EQ-Kurve antippen, um ein Band auszuwählen und mit dem Finger die Kurve ziehen, vertikal für Cut oder Boost, horizontal für die mittlere Frequenz. Beachten Sie, dass Sie die Bandbreite so nicht justieren können. Sie können eine EQ-Kurve aufheben in dem Sie die Flat-Taste antippen. Antippen der Bypass-Taste hat den selben hörbaren Effekt, aber ein zweites Antippen stellt die EQ-Einstellungen wieder her. Beachten Sie, dass eine Miniaturversion der EQ-Kurve für jeden Eingang auf der Main-Kanal-Seite angezeigt wird.
  • Seite 25 5.2 Kompression auf Vocals anwenden Jeder digiLiVE-Eingangskanal hat einen 2teiligen Dynamikprozessor, ein Noise-Gate und einen Kompressor. Dem Gesangsmikrofon Kompression hinzufügen verbessert die Verständlichkeit, erhält einen guten Pegel und hilft bei schlechter Mikrofontechnik. (Sie können natürlich jeder Audioquelle Kompression hinzufügen, aber ein Gesangsmikrofon ist eine gängige Anwendung.) Um auf die Dynamikregler für einen Kanal zuzugreifen, berühren Sie den Dynamikbereich im Kanalzug, um die Dynamik-Unterseite zu öffnen.
  • Seite 26 Um die Kompressor-Sektion zu aktivieren, tippen sie die IN-Taste an. Die zwei Hauptregler, um den Anteil an Kompression zu justieren sind Threshold und Ratio. Sie können entweder einen Regler antippen und dann den ADJUST-Regler verwenden, oder mit ihrem Finger den Schieberegler am Bildschirm bewegen. Im Allgemeinen gilt, umso niedriger Threshold und umso höher Ratio, umso mehr wird das Signal komprimiert. Die Grafik zeigt den Ausgangspegel (vertikale Achse) gegen den Eingangspegel (horizontal) und zeigt wie der Kompressor aktuell eingestellt ist. Die Reduction-Anzeige auf der rechten Seite der Grafik zeigt wie hart der Kompressor arbeitet. Wenn Sie Ratio erhöhen und Threshold senken, oder das Eingangssignal erhöhen (entweder durch Aufdrehen des Kanal-GAIN- Reglers oder durch lauteres Singen), wird mehr Reduction angezeigt. Wenn Ratio über 10 ist, wird der Kompressor effektiv zum Limiter und der Ausgangspegel überschreitet den Wert nicht, der mit dem Gain-Regler eingestellt wurde. Die Attack- und Release-Regler steuern wie schnell der Kompressor arbeitet und werden am besten nach Gehör eingestellt, die optimalen Einstellungen sind von der Art der Vocals abhängig. Abhängig von den verschiedenen Einstellungen, kann Kompression den Effekt haben, dass das Signal leiser klingt, verwenden Sie den Gain-Regler, um den Pegel so anzuheben wie er im Mix benötigt wird.
  • Seite 27 5.3 Gating einer Snare-Drum Eine sehr gängige Anwendung für ein Noise-Gate ist die Anwendung von Gating für ein Snare-Drum-Mikrofon. Gating lässt den Schlagzeugsound definierter klingen und hilft ungewollten Sound von anderen Komponenten des Schlagzeugs im Snare-Drum-Mikrofon zu vermeiden. Drücken Sie die Gate-IN-Taste um sie zu aktivieren. Justierungen werden wie beim Kompressor vorgenommen, entweder über die Regler am Bildschirm wischen oder einzeln antippen und den ADJUST-Regler verwenden. Das Gate ist ein „automatischer Schalter“. Signale die höher sind als der Pegel, der mit dem Threshold-Regler eingestellt sind, passieren das Gate, leisere Signale werden abgewiesen. Stellen Sie den Threshold-Regler so ein, dass die Snare-Drum gut hörbar ist, wenn die Trommel gespielt wird, aber zwischen den Schlägen nichts zu hören ist. Threshold wird am einfachsten über die SOLO-Funktion des Kanals eingestellt. Die Einstellungen für Attack, Release und Hold beeinflussen, wie definiert die Trommel klingt, justieren Sie diese, um den besten Kompromiss zwischen einem guten Schlagzeugsound und Stille zwischen den Schlägen zu erreichen. Der Depth-Regler bestimmt, wie weit das Gate in den Spielpausen schließt, ein höherer (negativer) Wert ergibt ruhigere Pausen. Das grafische Display arbeitet anders als jenes in der Kompressor-Sektion. Die horizontale Achse zeigt die Zeit an, die Kurve zeigt wie schnell das Gate geöffnet und geschlossen wird, wenn es getriggert wird.
  • Seite 28 Die Depth-Anzeige rechts zeigt was das Gate macht. 0 dB wird angezeigt, wenn das Gate getriggert wird und -80 dB, wenn es komplett geschlossen ist. Beachten Sie, dass es ihnen auch klare Hinweise darauf gibt, wie die Einstellungen für Attack, Hold und Release den Betrieb beeinflussen. Beachten Sie, dass eine Miniaturversion der Dynamik-Sektion-Grafik für jeden Eingang auf der Main-Kanal-Seite angezeigt wird.
  • Seite 29 5. 5.4 Den Vocals Hall hinzufügen Gesangsstimmen werden immer durch Hinzufügen von Hall (Reverb) verfeinert. Korrekt eingestellt, gibt er der Stimme Tiefe und Farbe und hilft leichte Verstimmungen zu verbergen. digiLiVE hat acht digitale (FX) Effektprozessoren, einschließlich zwei getrennter Halleinheiten. Um Stimmen Hall hinzuzufügen: Drücken Sie die SELECT-Taste des relevanten Eingangskanals und tippen Sie den obersten Bereich des hinterlegten Kanals an (Mic IN). In der Insert-Sektion, tippen Sie die Reverb 1 Taste an.
  • Seite 30 Sie hören nun, dass dem ausgewählten Eingangskanal Hall hinzugefügt wurde. Die FX-Prozessoren haben ihre eigenen Steuerungsseiten, um den Anteil und die Art des Halls einzustellen: Drücken Sie die SET-UP-Taste Auf der SET-UP-Seite, tippen Sie die FX-Taste auf der linken Seite an Reverb 1 zwei Mal antippen. Entweder einen Regler antippen und anschließend den ADJUST-Regler verwenden oder einen Bildschirm-Regler mit dem Finger bewegen, um Drehregler kreisförmig ziehen. Der Anteil an Hall wird durch den Wet/Dry-Schieberegler gesteuert, die Hallzeit durch den Time-Regler. Den Pfeil in der Type-Textbox antippen, um eine Liste der Hallprogramme zu öffnen:...
  • Seite 31 Sechs Algorithmen sind verfügbar, vier simulieren eine bestimmte Art von echtem Raum und zwei simulieren mechanisches Plattenhall. Der Hall kann modifiziert werden in dem das EQ verändert wird, getrennte LF- und HF- Swept-Shelving-Filter (mit LS und HS gekennzeichnet) stehen zur Verfügung. Die Gain-Regler stellen den Anteil an Cut und Boost ein, der Freq-Regler stellt die Shelving-Frequenz des Filters ein. Die beiden grafischen Anzeigen geben visuelle Hinweise auf den Frequenzgang. Pre Delay kann hinzugefügt werden: Das verzögert den Beginn des Halls ohne das originale „Dry“-Signal zu beeinflussen. Ein Hinweis: Eine alternative Methode um Hall zuzuweisen ist es auf einen der STEREO Ausgangsbusse anzuwenden. Alle Kanäle, die Hall benötigen, können an den STEREO-Ausgangsbus geroutet werden. Vollständige Details sind in Benutzerhandbuch zu finden.
  • Seite 32 Fernsteuerung der Konsole mit einem iOS-Gerät Sie können digiLiVE mit einem iOS-Gerät mit iOS v8 oder höher steuern.: Jedes iPad mit diesem IOS sollte kompatibel sein. Ihre digiLiVE wird mit einem USB-WiFi-Dongle ausgeliefert, stecken sie dieses in den USB- Eingang am Bedienfeld auf der Konsolenrückseite. Die DigiLIVE-App steht im Apple App Store zum Download bereit. Suchen Sie nach „Studiomaster Digilive“. Sie müssen einen WiFi-Hotspot auf der digiLiVE einrichten um die Kommunikation zwischen dem iOS-Gerät und digiLiVE herzustellen. Dazu: SET-UP-Taste drücken. Am Bildschirm, die Setup-Taste antippen. Setup Wi-fi auswählen, mit More… folgen.
  • Seite 33 Portable hotspot auswählen, gefolgt von Setup Wi-Fi hotspot Geben Sie eine neue SSID und ein Passwort ein (in diesem Beispiel ist die SSID DigiLive1) Save-Taste antippen.
  • Seite 34 Am Settings-Bildschirm, setzen sie in der Portable Wi-fi hotspot Checkbox einen Haken. Drücken Sie die BACK-Taste, um zu den digiLiVE Mixer-Seiten zurückzukehren. Nach dem Download der DigiLiVE-App auf ihrem iOS-Gerät, führen Sie die folgenden Schritte aus: Settings-Fenster öffnen. WiFi-Tab auswählen, DigiLive1 wählen und das Passwort eingeben. Öffnen Sie die digiLiVE-App.
  • Seite 35 NetScan drücken um verfügbare Mixer aufzulisten (das System kann auf mehrere Mixer zugreifen, aber nur auf einen auf einmal): Der Default-Mixer-Name ist „OK“. Den Mixer namens „OK“ auswählen und Connect drücken Nun ist die DigiLiVE-App betriebsbereit.
  • Seite 36 EMD Music – 03-2019...
