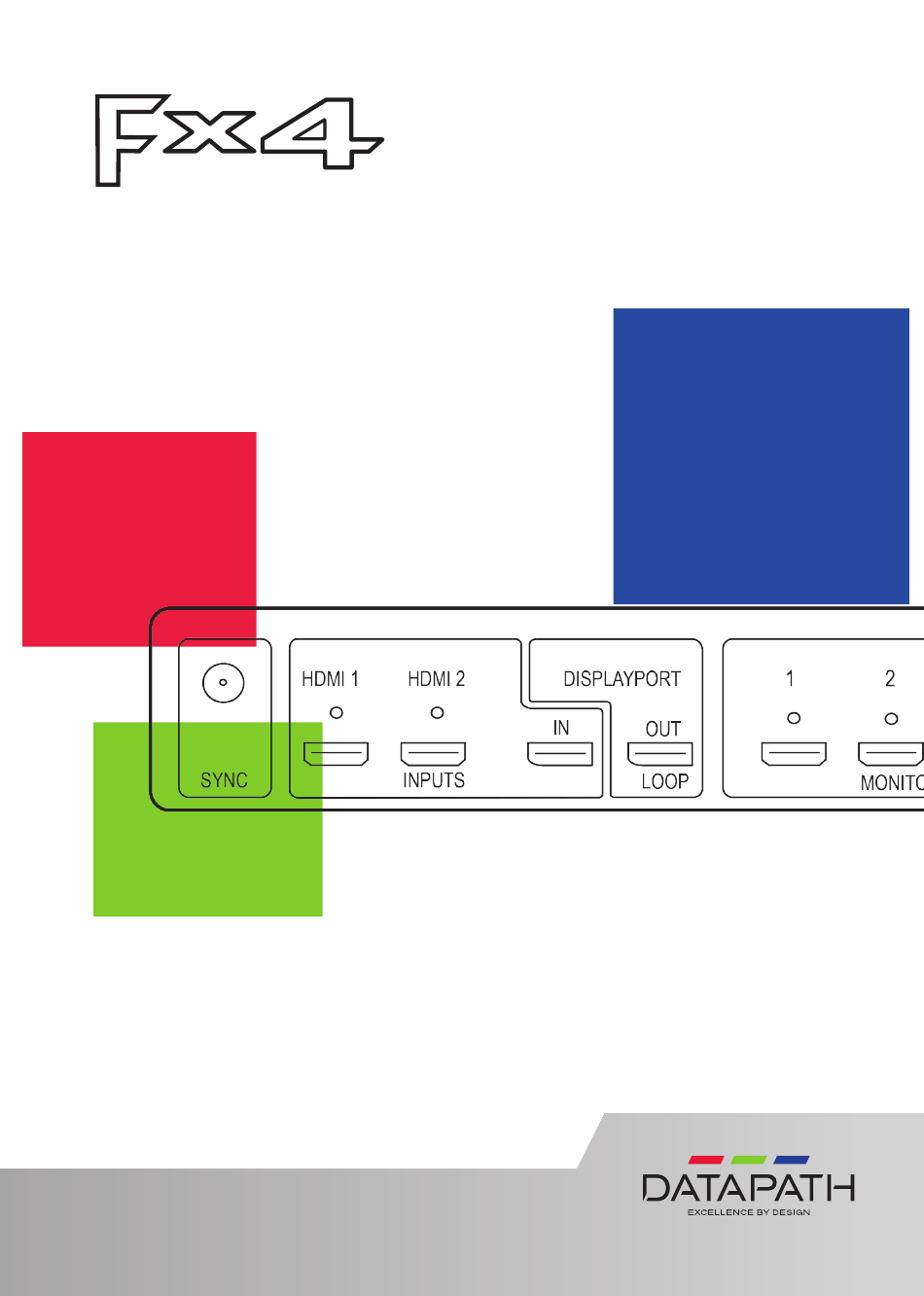

Multi-Display-Controller
Schnellstartanleitung

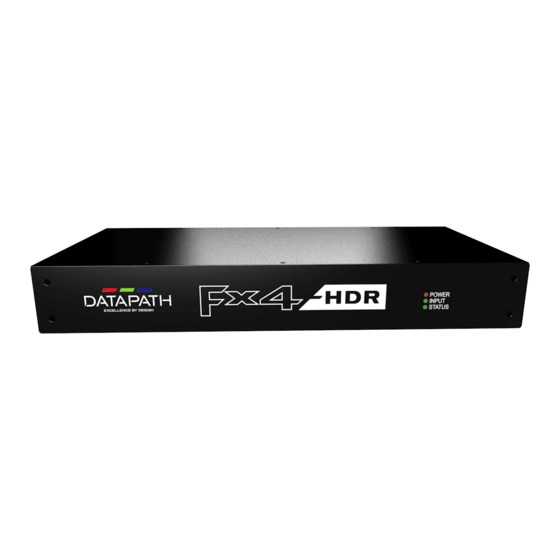

Vielen Dank, dass Sie sich für den Multi-Display-Controller Fx4 von
Datapath entschieden haben. Diese Anleitung führt Sie in wenigen
Schritten durch die Ersteinrichtung des Geräts. Das Benutzerhand-
buch kann von www.datapath.co.uk heruntergeladen werden
www.datapath.co.uk | sales@datapath.co.uk | +44 (0) 1332 294441
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Datapath Fx4
Inhaltszusammenfassung für Datapath Fx4
- Seite 1 Multi-Display-Controller Schnellstartanleitung Vielen Dank, dass Sie sich für den Multi-Display-Controller Fx4 von Datapath entschieden haben. Diese Anleitung führt Sie in wenigen Schritten durch die Ersteinrichtung des Geräts. Das Benutzerhand- buch kann von www.datapath.co.uk heruntergeladen werden www.datapath.co.uk | sales@datapath.co.uk | +44 (0) 1332 294441...
- Seite 2 6 x Rack-Montageschrauben Sollte eines dieser Teile fehlen, wenden Sie sich bitte an Datapath. Im Lieferumfang des Fx4 sind keine Eingangs- und Ausgangskabel enthalten. Ver- gewissern Sie sich daher, dass Sie die entsprechenden Kabel zur Hand haben, um das Gerät aufzustellen.
-
Seite 3: Schritt 2 Eingänge Anschliessen
DisplayPort Schließen Sie Ihre Eingangsquelle an einen der 3 Eingangsanschlüsse an der Rück- seite des Fx4 an. Sie können bis zu 3 Eingangsquellen anschließen, 2 x HDMI und 1 x DisplayPort. Vergewissern Sie sich, dass alle Kabel korrekt angeschlossen wurden. Es wird emp- fohlen, Kabelstecker mit Verriegelung zu verwenden. -
Seite 4: Schritt 4 Netzkabel Anschliessen
SCHRITT 4 NETZKABEL ANSCHLIESSEN Nach dem Einschalten fährt der Fx4 hoch und die LEDs an der Vorderseite blinken bis zu 15 Sekunden lang. Sollten die LEDs länger blinken, sehen Sie bitte im Kapitel „Fehlerbehebung“ nach. SCHRITT 5 AN EINEN PC ANSCHLIESSEN... -
Seite 5: Schritt 6 Über Ein Netzwerk Konfigurieren
SCHRITT 6 ÜBER EIN NETZWERK KONFIGURIEREN Benutzer können den Fx4 über zwei Ethernet-Anschlüsse in ihre Netzwerke integrieren. Nur ein Fx4 in einer Kette muss mit dem physischen LAN verbunden sein, da Ethernet-Durch- schleifen im zweiten LAN-Anschluss unterstützt wird und somit mehrere Geräte angeschlos- sen werden können. - Seite 6 SCHRITT 7 WALL DESIGNER Start | Alle Programme | Wall Designer | Beim Öffnen von Wall Designer wird das folgende Dialogfeld angezeigt: Betriebsmodi: Auswahl der Monitore und Eingänge, Gerätekonfiguration Quick-Tour-Dialogfeld Virtuelle Leinwand Funktionsleiste Es wird dringend empfohlen, vor der ersten Nutzung von Wall Designer die Quick Start Tour anzusehen.
- Seite 7 Im Statusfeld wird eine Dropdown-Menü auf gangsquellen ein, die konfigurieren, klicken Zusammenfassung des der linken Seite den auf Ihren Monitoren Sie auf Fx4 automa- Geräts angezeigt. Diese Monitorhersteller angezeigt werden tisch konfigurieren. umfasst beispielsweise und anschließend das sollen. Klicken Sie auf...
-
Seite 8: Schritt 9 Mehrere Geräte
Wenn mehr als vier Ausgänge benötigt werden (im Beispiel unten sind es acht), bestimmt die Funktion Fx4 automatisch konfigurieren die logischste Anschlusskombination für alle Geräte. Um einen zweiten Fx4 zu verketten, verwenden Sie ein DisplayPort-Kabel (nicht im Lieferumfang enthalten), um den DisplayPort Loop-Out am ersten Fx4 mit dem Display- Port-Eingang des zweiten Fx4 zu verbinden. -
Seite 9: Fehlerbehebung
IP-SYSTEMSTEUERUNG Auf die Systemsteuerung des Fx4 kann über eine IP-Verbindung zugegriffen wer- den. Geben Sie einfach die IP-Adresse des Fx4 in einen Internetbrowser ein, um die Systemsteuerung für diesen Fx4 anzuzeigen. In der Systemsteuerung können Sie die Eigenschaften und Einstellungen anpassen, Zuschneidebereiche manuell festlegen, Ihr spezielles Logo hochladen oder die Wall-Designer-Anwendung öffnen. -
Seite 10: Urheberrechtserklärung
© Datapath Ltd., England, 2016 Das Urheberrecht an diesem Werk liegt bei Datapath Limited. Ohne ausdrückliche Genehmigung von Datapath Limited darf kein Teil dieses Werks – weder ganz noch auszugsweise – vervielfältigt, veröffentlicht, offenbart, elektronisch abgespeichert oder für andere als die hierin genannten Zwecke verwendet werden. - Seite 11 (2) dieses Gerät muss störfest gegen aufgenommene Störungen sein, auch gegen Störungen, die unerwünschte Betriebszustände verursachen könnten. EU – Klasse A – Konformitätserklärung Datapath Ltd erklärt hiermit, dass dieses Produkt die grundlegenden Anforderungen und sonstigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU, 2014/35/EU und 2011/65/EU erfüllt.
- Seite 12 Datapath GB und Unternehmenszentrale Bemrose House, Bemrose Park Wayzgoose Drive Derby, DE21 6XQ England +44 (0) 1332 294441 sales@datapath.co.uk Datapath Nordamerika 2550 Blvd of the Generals Suite 320 Norristown, PA 19403 +1 484 679 1553 sales@datapath.co.uk Datapath Frankreich +33 (1)3013 8934 sales-fr@datapath.co.uk...
