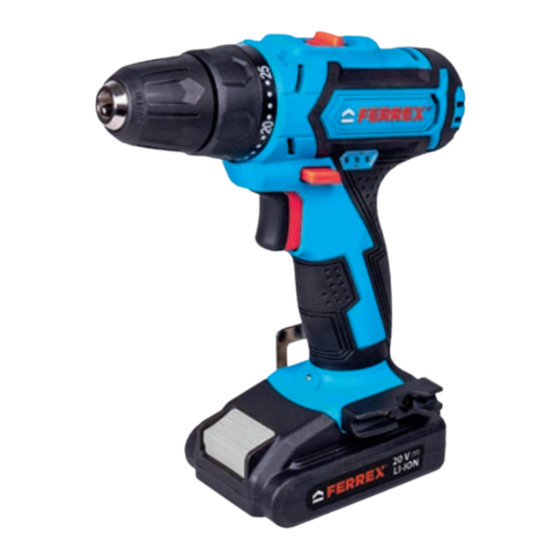

- Seite 1 Bedienungs- anleitung LI-ION AKKU- BOHRSCHRAUBER 20 V Originalbetriebsanleitung...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ................................Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ..........................Zeichenerklärung .............................................. Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................. Restrisiken ..................................................Allgemeine Sicherheitshinweise für Elektrowerkzeuge ....................Sicherheitshinweise für Bohrmaschinen ..............................Sicherheitshinweise für Ladegeräte ................................Vor Verwendung .......................................... Akkuschrauber und Lieferumfang prüfen ............................ -
Seite 4: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung Drehmomenteinstellring 10. Ein-/Aus-Schalter Einstellmarkierung 11. Schnellspannbohrfutter Gangschalter (1./2. Gang) 12. Ladegerät Akkustandsanzeige 13. Ladekontrollleuchten Umschalter (Rechts-/Linkslauf) 14. Gürtelclip 6. Handgriff 15. Bitklemme Akku (2x) 16. Zubehörset: 8x Bohrer 8. Akku-Entriegelung 8x 50 mm Bits LED-Arbeitsleuchte 1x Magnetbithalter... -
Seite 5: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Li-Ion Akku-Bohrschrauber 20 V (im Folgendem nur "Akkuschrauber" genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Akkuschrauber verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. - Seite 6 Allgemeines Lesen Sie die Bedienungsanleitung. Das Ladegerät entspricht der Schutzklasse 2 (Doppelisolierung). Betreiben Sie das Ladegerät nur in Innenräumen. Gleichspannung. Lagern Sie den Akkuschrauber und den Akku nicht bei einer Umgebungstemperatur von über 40 °C. Schützen Sie den Schlagborhschrauber und den Akku vor direkter max.
-
Seite 7: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Der Akkuschrauber ist ausschließlich für den Privatanwender im Hobby und Do-it- yourself-Bereich für folgende Zwecke bestimmt: - Zum Schrauben von geeigneten Schrauben unter Verwendung passender Bit/- aufsätze; - Zum Bohren in Holz, Kunststoff und Metall. Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung. -
Seite 8: Restrisiken
Sicherheit Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des Akkuschraubers können folgende Gefährdungen auftreten: - Gesundheitsschäden, die aus Schwingungsemission resultieren, falls der Akkuschrauber über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß... - Seite 9 Sicherheit 2) Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken.
- Seite 10 Sicherheit Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.
- Seite 11 Sicherheit unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt.
-
Seite 12: Sicherheitshinweise Für Bohrmaschinen
Sicherheit Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. -
Seite 13: Sicherheitshinweise Für Ladegeräte
Sicherheit b) Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen. -
Seite 14: Vor Verwendung
Vor Verwendung Vor Verwendung WARNUNG! Benutzen Sie den Akkuschrauber nicht in explosionsfähiger Atmosphäre. Benutzen Sie den Akkuschrauber nur in Umgebungstemperaturen zwischen 10 - 40° C. Akkuschrauber und Lieferumfang prüfen • Nehmen Sie den Akkuschrauber und das Zubehör aus der Verpackung. •... -
Seite 15: Bitklemme Montieren
Vor Verwendung Bitklemme montieren Die Bitklemme ist werksseitig vormontiert. Je nach Nutzung kann der Gürtelclip auf beiden Seiten montiert werden. • Setzen Sie die Bitkllemme auf einen der beiden Seiten an. • Zeihen Sie die Schraube mit einem Schraubenzieher (nicht im Lieferumfang enthalten) fest. -
Seite 16: Akku Laden
Vor Verwendung Akku laden VORSICHT! Beim Laden sowie bei starker Beanspruchung des Akkuschraubers erwärmt sich der Akku. Nach oder vor dem Aufladen immer den Akku erst auf Raumtemperatur abkühlen lassen. HINWEIS! Umgebungstemperatur zum Laden: 0 - 40° C • Entfernen Sie den Akku vom Handgriff, wie im Kapitel "Akku einsetzen / entfernen"... -
Seite 17: Akku Ladezustand Kontrollieren
Vor Verwendung Akku Ladezustand kontrollieren Zur Kontrolle des Ladezustandes leuchtet beim Drücken des Ein-/Ausschalters die LED-Akkustandsanzeige auf. Der Ladezustand wird wie folgt angezeigt: - alle 3 LEDs leuchten: Akku ist geladen - 2 LEDs leuchten: Akku ist teilweise geladen - 1 LED leuchtet: Akku muss aufgeladen werden Bohrer oder Bithalter einsetzen / entfernen •... -
Seite 18: Verwendung
Verwendung Verwendung HINWEIS! Der Akkuschrauber is gesperrt wenn sich der Umschalter für den Rechts-/ Linkslauf in der Mittelstellung befindet. Ein- und Ausschalten Einschalten: • Ein-/Aus-Schalter drücken. Ausschalten: • Ein-/Aus-Schalter loslassen. Die Drehzahl kann je nach Druck auf den Ein-/Aus-Schalter stufenlos verstellt werden. -
Seite 19: Gangschaltung
Verwendung Gangschaltung HINWEIS! Die Gangschaltung nur bei Stillstand der Bohrspindel betätigen. (Getriebeschaden) Vergewissern Sie sich, dass der Gangschalter stets in Stellung 1 oder 2 einrastet. Gangschalter in Stellung 1: • 1. Gang 0 – 400 min Gangschalter in Stellung 2: •... -
Seite 20: Schrauben Eindrehen
Verwendung Schrauben eindrehen HINWEIS! Zum eindrehen von Schrauben darf nicht das Bohren-Symbol Drehmomenteinstellring gewählt sein (Überlastgefahr). Zum flächenbündigen Schrauben kann das erforderliche Drehmoment am Drehmomenteinstellring vorgewählt werden. • Stellen Sie den Drehmomenteinstellring auf die gewünschte Drehmomentstufe (1-25). Benutzen Sie hierfür die Einstellmarkierung . -
Seite 21: Arbeitshinweise
Arbeitshinweise Arbeitshinweise VORSICHT! Spannen Sie Ihr Werkstück immer in einen Schraubstock oder in eine sonstige Spannvorrichtung ein. Sichern Sie insbesondere große Werkstücke gegen verrutschen oder stützen Sie diese ab. Tipps zum Bohren im Metall Markierte Bohrstellen mit einem Körner ankörnen. Blech stets einspannen. Dünnes Metall mit Holzblock unterlegen um Verformung zu vermeiden. -
Seite 22: Wartung, Reinigung, Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport Wartung, Reinigung, Lagerung und Transport WARNUNG! Ziehen Sie den Netzstecker des Ladegerätes und entfernen Sie den Akku des Akkuschraubers vor jeglicher Einstellung, Instandhaltung, Instandsetzung oder Reinigung. Nehmen Sie dazu auch das Einsatzwerkzeug ab. Wartung und Instandhaltung Der Akkuschrauber ist weitgehend wartungsfrei. -
Seite 23: Lagerung
Fehlerbehebung Lagerung • Entfernen Sie das Einsatzwerkzeug vor jeder Lagerung (siehe Kapitel "Bohrer oder Bithalter einsetzen / entfernen") • Entfernen Sie den Akku vor jeder Lagerung (siehe Kapitel "Akku einsetzen / entfernen"). • Reinigen Sie den Akkuschrauber vor der Lagerung. •... -
Seite 24: Technische Daten
Technische Daten Technische Daten Akkuschrauber Modell 2020002-A2 Nennspannung 20 V Bohrfutterspannbereich 0,8 - 10 mm Leerlaufdrehzahl 1. Gang 0 – 400 min 2. Gang 0 – 1550 min Drehmomentstufen 25 + Bohren Drehmoment 30 Nm (max.) Ladegerät Modell TF0702082000G 220 – 240 V~ / 50 Hz / 53 W... -
Seite 25: Geräusch- Und Vibrationsinformation
Geräusch- und Vibrationsinformation Geräusch- und Vibrationsinformation Geräuscheemissionswerte Gemessen gemäß EN 60745. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). Schalldruckpegel: L 66,4 dB(A) Schallleistungspegel: L 77,4 dB(A) Unsicherheit: K 3 dB(A) pA /... - Seite 26 Geräusch- und Vibrationsinformation WARNUNG! Sicherheitsmaßnahmen sind zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).
-
Seite 27: Recycling
Recycling Recycling Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Akkuschrauber entsorgen Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. -
Seite 28: Konformitätserklärung
