Miniblanco LED mit Sensor/ avec détecteur, IP65
Miniblanco LED ohne Sensor/ sans détecteur, IP65

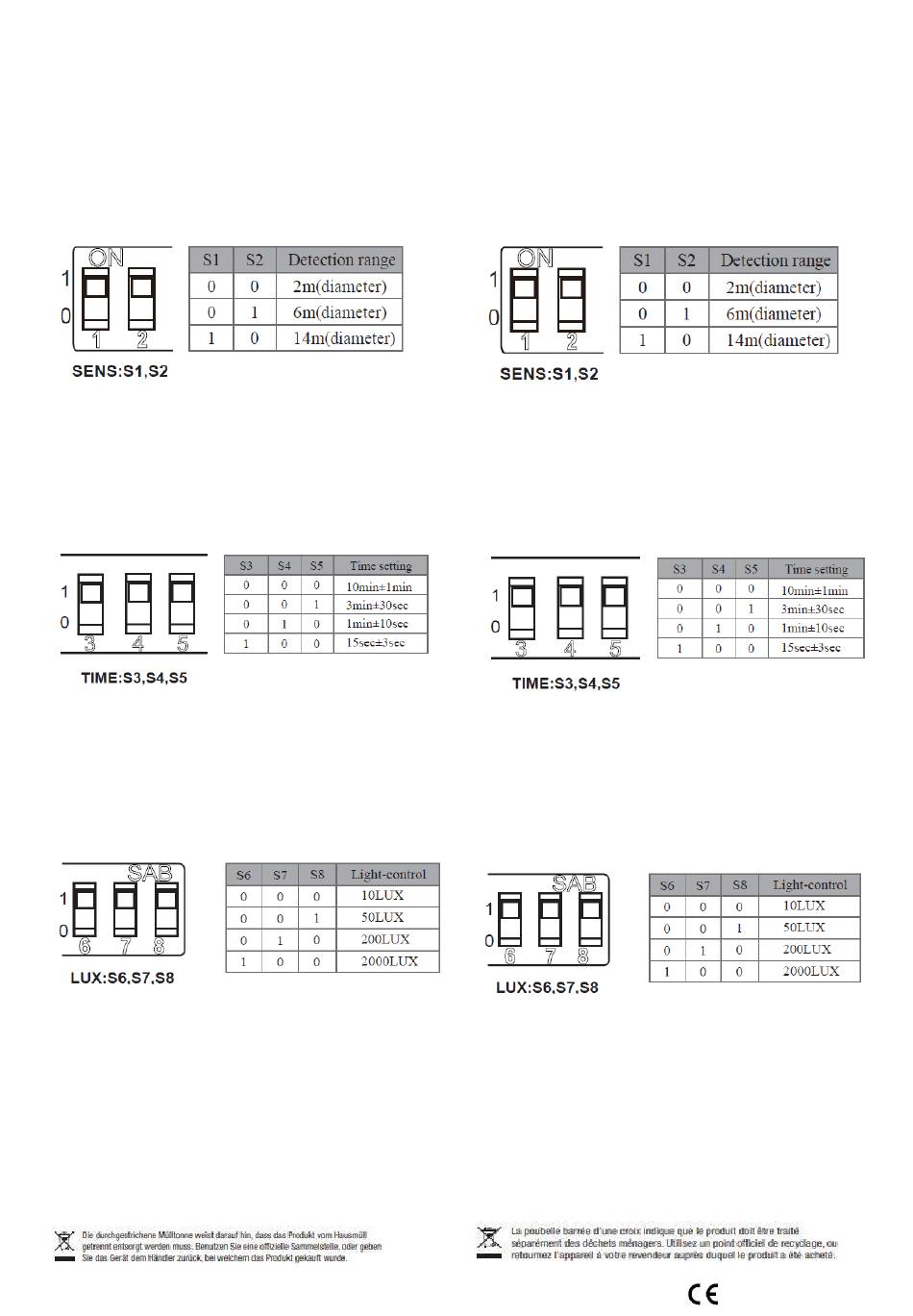

- Einstellung des Erfassungsbereichs:
Der Erfassungsbereich beträgt im Durchmesser 5-10m, bei
Installation der Leuchte in ca. 2.5m Höhe. Um den Sensor
einzuschalten, schalten Sie den Dipswitch 1 auf 1. Um den
Sensor auszuschalten, schalten sie auf 0. Bitte beachten Sie
die untenstehende Abbildung. Für einen Erfassungsbereich
von 6m schalten Sie Dipswitch S1 auf „0" und S2 auf Position
„1".
- Zeitregler:
Mit dem Zeitregler kann die Nachlaufzeit des Lichtes nach der
letzten Bewegung im Erfassungsbereich eingestellt werden.
Sie kann zwischen 12sek und 11min eingestellt werden.
Stellen Sie für eine durchschnittliche Einschaltdauer von 10min
alle Dip-Switches auf „0". Stellen Sie für andere
Einschaltzeiten den Dipswitch die Positionen, gemäss
untenstehender Abbildung.
- Lichtregler:
Der Dämmerungssensor kann auf 10 – 2000LUX eingestellt
werden. Stellen Sie für den gebräuchlichsten LUX Wert
(50LUX), den ersten Dipswitch S5 auf Position 0. und S.6 auf
Position 1. Bitte beachten Sie für die anderen LUX Werte die
unterstehende Abbildung. Falls Dipswitch S5 und S6 auf
Position 1 stehen schaltet das Licht auch am Tag automatisch
ein.
6. Spezifikationen :
Nennspannung : 220- 240V, 50/60 Hz
Leuchtmittel: LED 10W
Lichtstrom (mit Glas): ca. 820lm
Farbentemperatur: ca. 3000 K
Lichtregler: 5, 50, 150, 2000 LUX
Schutzart: IP65, Klasse II, CE
Temperaturbereich: -10 bis +40°C
Masse: Ø 180 x 72 mm
Material: PC-Glas, ABS Gehäuse
Falls mit Sensor:
Erfassungsbereich: 360° / 10m
- Portée : La zone de détection peut être ajustée en réglant le
Dipswitch en conséquence. La zone de détection est dans le
diamètre 5-10m, lors de l'installation de la lampe à environ
2,5m de hauteur. Pour activer le détecteur, réglez-le S1 sur
1. Pour éteindre le détecteur, réglez-le sur 0. Reportez-vous
à la figure ci-dessous
Pour une portée de 6m mettez le Dip-Switch S1 sur « 0 » et
S2 sur position « 1 ».
- Minuterie:
Minuterie : Ce réglage permet de fixer la durée pendant
laquelle la lumière sera allumée après la dernière détection
(env. 10s- 5min).
Pour 10min de temps, réglez touts les Dip-Switches sur
« 0 ». Pour les autres valeurs, réglez le Dip-Switch aux
positions suivantes.
- Niveau de luminosité:
La cellule photoélectrique intégrée permet une fermeture
du relais que lorsque le niveau de luminosité ambiant
atteint une certaine valeur.
peut être réglé sur 10 - 2000LUX. Pour la valeur LUX la
plus courante (50 lux), réglez Dipswitch S6 et S7 sur
« 0 » et S8 sur « 1 ». Veuillez noter la figure ci-dessous
pour les autres valeurs LUX.
6. Caractéristique de lampe:
Tension nominale: 220 - 240V, 50/Hz
Source lumineuse: LED 10W
Flux lumineux (lampe): env. 820lm
Température de couleur: env. 3000 K
Niveau de luminosité : 5, 50. 150, 2000 Lux
Protection: IP65, classe II, CE
Température environnementale: -10 à +40°C
Dimensions : Ø 180 x 72mm
Matériel: PC de verre, boîtier ABS
Si avec détecteur:
Zone de détection : 360°C / 10m
Z-Licht
Le détecteur de crépuscule
Z-Licht
