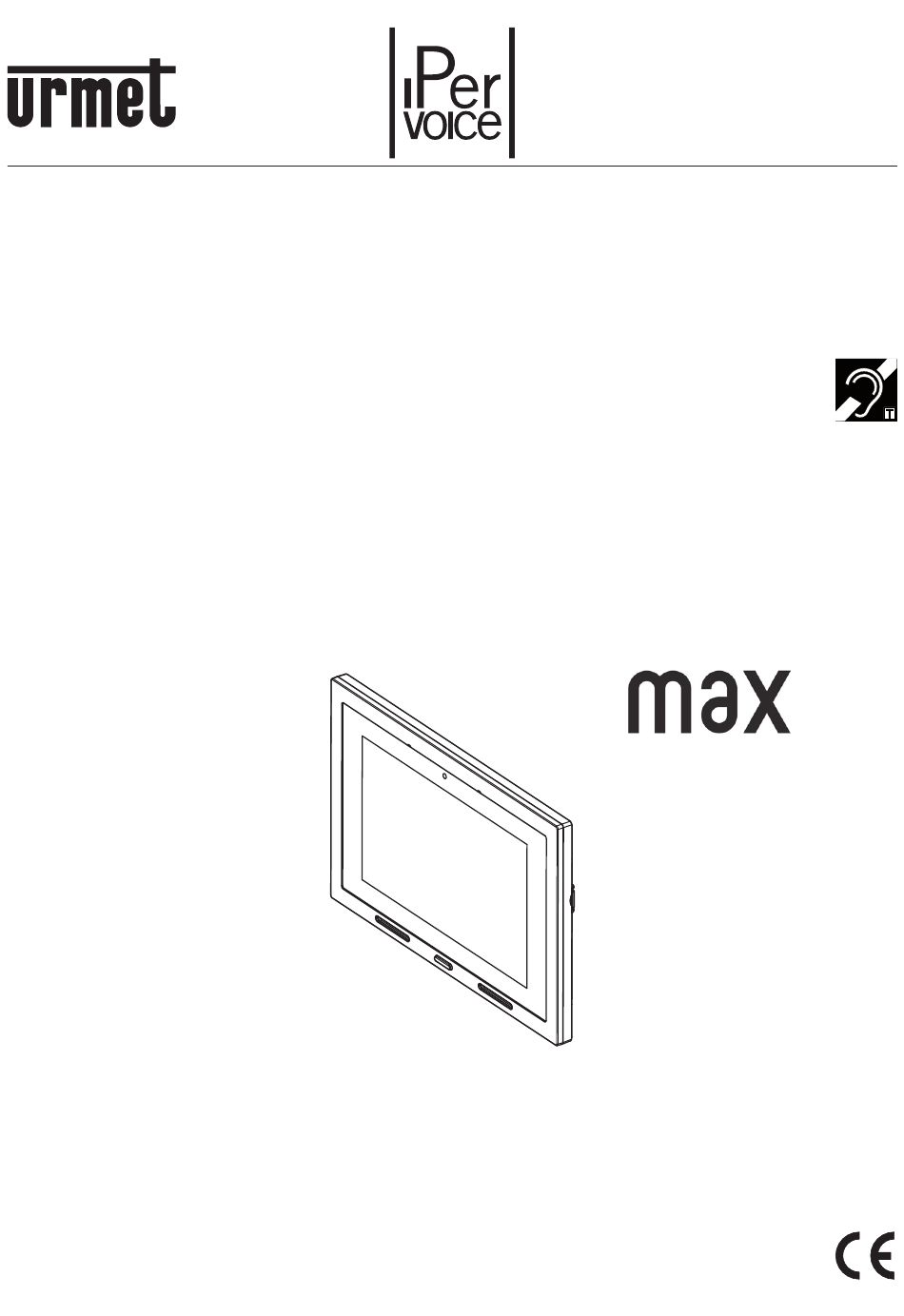

DS 1717-015B
(bianco / white / blanc / blanco / weiß / wit)
(nero / black / noire / negro / schwarz / zwart)
MONITOR IP 7'' TOUCHSCREEN
IP 7'' TOUCHSCREEN MONITOR
MONITEUR IP 7'' À ÉCRAN TACTILE
MONITOR IP 7'' PANTALLA TÁCTIL
7''-IP-TOUCHSCREEN-MONITOR
IP-MONITOR 7'' TOUCHSCREEN
Sch./Ref. 1717/31
Sch./Ref. 1717/33
LIBRETTO INSTALLAZIONE
INSTALLATION HANDBOOK
NOTICE D'INSTALLATION
MANUAL DE INSTALACIÓN
INSTALLATIONSANLEITUNG
INSTALLATIEHANDLEIDING
Mod.
1717
LBT 20098
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für urmet 1717 serie
Inhaltszusammenfassung für urmet 1717 serie
- Seite 1 Mod. 1717 DS 1717-015B LBT 20098 MONITOR IP 7'' TOUCHSCREEN IP 7'' TOUCHSCREEN MONITOR MONITEUR IP 7'' À ÉCRAN TACTILE MONITOR IP 7'' PANTALLA TÁCTIL 7''-IP-TOUCHSCREEN-MONITOR IP-MONITOR 7’’ TOUCHSCREEN Sch./Ref. 1717/31 (bianco / white / blanc / blanco / weiß / wit) Sch./Ref.
- Seite 2 ITALIANO ............................3 ENGLISH ............................6 FRANÇAIS ............................9 ESPAÑOL ............................12 DEUTSCH ............................15 NEDERLANDS .......................... 18 DS1717-015B...
-
Seite 3: Italiano
Cavo Ethernet RJ45 Il sistema IPerVoice è sviluppato per il funzionamento con lo standard EIA/TIA 568B. • Inserire il cavo su uno dei connettori RJ45 con logo Urmet. • Inserire il conduttore nella guida, rispettando le colorazioni indicate (Standard T568B). - Seite 4 Guaina nera Conduttore Colore cavo Conduttore Colore cavo Guaina grigia n° n° Bianco-Arancione Bianco-Blu Arancione Verde Bianco-Verde Bianco-Marrone Marrone • Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare con l’apposito attrezzo.
-
Seite 5: Distanze, Sezioni Cavi E Prestazioni Tecniche
DISTANZE, SEZIONI CAVI E PRESTAZIONI TECNICHE Tipologia di collegamento Distanza max Sezione min - max Chiamata al piano 30 m 0,5 - 1 mm Allarme Panico 30 m 0,5 - 1 mm Ripetizione di chiamata 30 m 0,5 - 1 mm 24 Vcc esterno 25 m 0,5 - 1 mm... -
Seite 6: Wiring Instructions
The IPerVoice system has been designed to work with the EIA/TIA 568B standard. • Plug the cable into one of the RJ45 connectors with the Urmet logo. • Insert the wire in its guide, according to the provided colour code (Standard T568B). -
Seite 7: Power Supply
Black sheath Wire Cable colour Wire Cable colour Grey sheath White-Orange White-Blue Orange Green White-Green White-Brown Blue Brown • Cut the cables so that they protrude from the guide by about 5 mm, insert the guide in its plug and crimp with the specially provided tool. - Seite 8 DISTANCES, SECTIONS, CABLES AND TECH SPECS Type of connection Max distance Min - max cross section Call to fl oor level 30 m 0,5 - 1 mm Panic Alarm 30 m 0,5 - 1 mm Call repeating 30 m 0,5 - 1 mm External 24 Vdc 25 m 0,5 - 1 mm...
-
Seite 9: Français
Le système IPerVoice est développé pour fonctionner sous le standard EIA/TIA 568B. • Brancher le câble à un des connecteurs RJ45 marqué du logo Urmet. • Introduire le conducteur dans le guide en veillant à respecter les couleurs indiquées (Standard T568B). - Seite 10 Gaine noire Conducteur Couleur câble Conducteur Couleur câble Gaine grise n° n° Blanc - Orange Blanc - Bleu Orange Vert Blanc - Vert Blanc - Marron Bleu Marron • Couper les câbles de telle sorte qu’ils dépassent du guide d’environ 5 mm, introduire le guide dans le connecteur et sertir à l’aide de l’accessoire prévu à cet effet. ~ 5 mm Connecteur S’assurer que la gaine reste à...
- Seite 11 DISTANCES, SECTIONS, CÂBLES ET PERFORMANCES TECHNIQUES Type de branchement Distance max. Section min. - max. Appel à l’étage 30 m 0,5 - 1 mm Alarm panique 30 m 0,5 - 1 mm Répétition d’appel 30 m 0,5 - 1 mm 24 Vcc extérieur 25 m 0,5 - 1 mm...
-
Seite 12: Español
El sistema IPerVoice se desarrolló para trabajar con el estándar EIA/TIA 568B. • Introduzca el cable en uno de los conectores RJ45 con el logo de Urmet. • Introduzca el conductor en la guía, respetando los colores indicados (estándar T568B) - Seite 13 Vaina negra Conductor Color del cable Conductor Color del cable Vaina gris Banco-naranja Blanco-Azul Naranja Verde Blanco-Verde Blanco-Marrón Azul Marrón • Corte los cables para que sobresalgan de la guía aproximadamente 5 mm, inserte la guía en el enchufe y prense con la herramienta especial. Enchufe ~ 5 mm Asegúrese de que la vaina gris permanezca dentro del enchufe.
- Seite 14 DISTANCIAS, CALIBRES, CABLES Y DESEMPEÑO TÉCNICO Tipo de conexión Distancia máxima Sezione min - max Llamada al piso 30 m 0,5 - 1 mm Alarma pánico 30 m 0,5 - 1 mm Repetición de llamada 30 m 0,5 - 1 mm 24 Vcc externo 25 m 0,5 - 1 mm...
-
Seite 15: Beschreibung Der Komponenten Und Merkmale
: +, -) VERKABELUNGSANLEITUNG RJ45-Ethernetkabel Das IPerVoice-System ist für einen Betrieb nach dem Standard EIA/TIA 568B konzipiert. • Das Kabel an einem der RJ45-Steckverbinder mit Urmet-Logo einstecken. • Den Leiter unter Berücksichtigung der genannten Farbgebungen (Standard T568B) in die Führung einführen. DS1717-015B... -
Seite 16: Versorgung
Schwarzer Mantel Leiter Nr. Kabelfarbe Leiter Nr. Kabelfarbe Grauer Mantel Weiß-Orange Weiß-Blau Orange Grün Weiß-Grün Weiß-Braun Blau Braun • Die Kabel so abschneiden, dass sie ca. 5 mm aus der Führung herausragen, die Führung in den Stecker einführen und mit dem dafür vorgesehenen Werkzeug crimpen. ~ 5 mm Stecker Sicherstellen, dass der graue Mantel innerhalb des Steckers bleibt. -
Seite 17: Entfernungen, Querschnitte, Kabel Und Technische Leistungen
ENTFERNUNGEN, QUERSCHNITTE, KABEL UND TECHNISCHE LEISTUNGEN Anschlusstyp Max. Entfernung Min. - max. Querschnitt Etagenruf 30 m 0,5 - 1 mm Panikalarm 30 m 0,5 - 1 mm Rufwiederholung 30 m 0,5 - 1 mm Externe 24 Vdc 25 m 0,5 - 1 mm 100 m CAT5e (*) (*) Um den Monitorbetrieb bei maximalen Entfernungen zu gewährleisten, muss das Kabel der Kategorie 5... -
Seite 18: Nederlands
Ethernetkabel RJ45 Het IPerVoice-systeem is ontwikkeld om te functioneren met de standaard EIA/TIA 568B. • Plaats de kabel op een van de RJ45 stekkers met het Urmet-logo. • Steek de stekker in de geleiding, met inachtneming van de kleurcode (Standaard T568B) - Seite 19 Zwarte kabelmantel Stekker nr. Kleur kabel Stekker nr. Kleur kabel Grijze kabelmantel Wit-Oranje Wit-Blauw Oranje Groen Wit-Groen Wit-Bruin Blauw Bruin • Snijd de kabels zodanig dat ze circa 5 mm uit de geleiding steken, steek de geleiding in de plug en krimp de kabel met een krimptang.
- Seite 20 AFSTANDEN, DOORSNEDES, KABELS EN TECHNISCHE PRESTATIES Type aansluiting Max. afstand Min - max doorsnede Oproep naar etage 30 m 0,5 - 1 mm Paniekalarm 30 m 0,5 - 1 mm Extra bel 30 m 0,5 - 1 mm 24 Vdc extern 25 m 0,5 - 1 mm 100 m...
- Seite 21 DS1717-015B...
- Seite 22 DS1717-015B...
- Seite 23 DS1717-015B...
- Seite 24 FRANÇAIS DÉCLARATION DE CONFORMITE À LA DIRECTIVE 1999/5/CE Par la présente, URMET S.p.A. déclare que le MONITEUR IP 7’’ À ÉCRAN TACTILE Réf. 1717/31 ou /33 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
