Inhaltszusammenfassung für Hydrotech HDF800-Serie

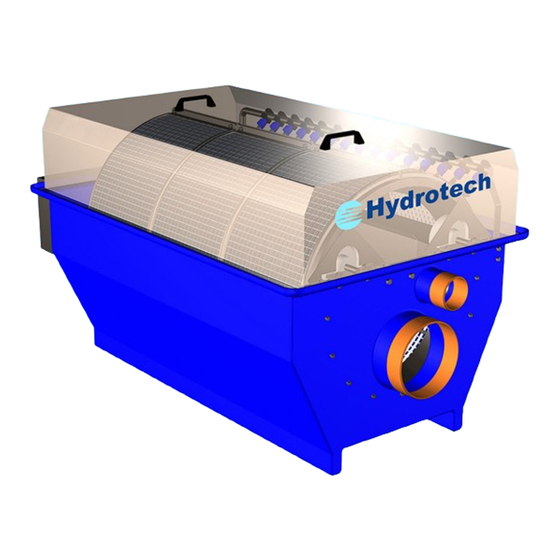

- Seite 1 Betriebs- und Wartungshandbuch Trommelfilter, HDF800 Serie TYP: 1H, 1F, 1FP, 1A, 1B, 2H, 2F, 3H, 3F, SERIEN-NR.: ........
-
Seite 2: Inhaltsverzeichnis
5.2 Steuerungseinstellungen ............14 5.2.1 HAND-Modus – kontinuierliche Rotation ......15 5.2.2 AUTO-Modus – Automatische Wasserstandskontrolle ..15 5.2.3 Wasserstandsensor einstellen .........16 5.2.4 Zeitrelais einstellen ............16 5.3 Rückspülsystem................16 5.4 Trommelrotation ................16 5.5 Nachziehen der Bolzen.............16 Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... - Seite 3 7.7 Rückspülfilter ................23 7.8 Wartungsplan ................24 8..STÖRUNGSBESEITIGUNG..........25 ANHÄNGE A. Technische Spezifikationen B. Ersatzteilliste C. Maßzeichnung D. Schaltdiagramm für Kontrollsystem (optional) E. Komponentenliste Schaltschrank (optional) F. Der Getriebemotor G. Rückspülfilter (optional) H. Rückspülpumpe (optional) Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie...
-
Seite 4: Vorwort
VORWORT Dieses Handbuch enthält Anleitungen zu Betrieb und Wartung der Hydrotech Drumfilter HDF800 Serie. Das Personal, das mit der Ausrüstung arbeitet, muss zu jeder Zeit auf das Handbuch zugreifen können. Bitte beachten: Das Handbuch und andere relevante Dokumente sind über die gesamte Nutzungsdauer der Ausrüstung aufzubewahren. -
Seite 5: Sicherheitsmassnahmen
1..SICHERHEITSMASSNAHMEN Hydrotech Drumfilter der Serie HDF800 sind so konzipiert, dass sie nach korrekter Installation und bei Nutzung gemäß der beigefügten Anleitung sicher betrieben werden können. Die Ausrüstung muss korrekt installiert und gemäß den geltenden örtlichen Vorschriften angepasst werden. Die Maschinenausrüstung ist auf Handhabung durch mehrere Bediener ausgelegt. -
Seite 6: Personalanforderungen
Der Filter wird aktiviert, indem der Sicherheitsschalter in Stellung ON (1) gebracht und anschließend mit dem Wählschalter auf dem Bedienfeld an der Gerätevorderseite HAND oder AUTO eingestellt wird. Wenn der Wählschalter in die Stellung "0" gebracht wird, stoppt der Filter. Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... - Seite 7 Substanzen enthalten. Es sind gemäß den örtlichen Bestimmungen Schutzkleidung und andere Schutzvorkehrungen zu verwenden. Der vom Filter erzeugte Geräuschpegel liegt unter 74 dB (A). Es sind gemäß den örtlichen Bestimmungen Schutzkleidung und andere Schutzvorkehrungen zu verwenden. Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie...
-
Seite 8: Hydrotech.drumfilter.12.&.16.&.20.Serie
2..HYDROTECH.DRUMFILTER.12.&.16.&.20.SERIE 2.1.Übersichtsdarstellung Schaltschrank (optional) Rückspül- Filter- Antriebs- Schmier- Schmier- motorein heit Trommel einheit platten punkt punkt Feststoff- auslass Einlass EINLASSSEITE MOTORSEITE Abbildung 2.1 Bestandteile der HDF800 Serie Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 9: Kennzeichnung Des Filters
2007 Filter Datenschild xxxxxxxxxxxxxxxxxxxxx x Die Kennzeichnungssyntax für den Filter lautet: HDF802 - 1F Typ von Mikrogewebefilter Modell HDF = Hydrotech Drum Filter H = Aquakulturmodell F = Industriemodell Trommeldurchmesser 16 = 1600 mm Trommelfiltertyp 1 = Filter mit Tank... -
Seite 10: Entgegennahme.und.handhabung
Vor dem Entladen sollte der Arbeitsbereich gemäß den örtlich geltenden Bestimmungen Abbildung 3.3 Befestigungspunkte für Hebe- eingezäunt werden, um gurte an Filtern ohne Tank (Typ 2 und 3) unbefugten Personen den Zugang zu verwehren. Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 11: Allgemeine.installationsanleitung
Typ 1P (mit GRP-Tank) muss eine externe Umgehung eingerichtet werden. Bei einigen Anwendungen muss eine externe Umgehung eingerichtet werden, um im Falle eines Stromausfalls einen zu hohen Differenzdruck über das Filtergewebe hinweg zu vermeiden. Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 12: Elektrischer Anschluss
Hinblick auf die Ampere-Angaben auf den Motoren (siehe Anhang A und D). 4.4.Geerdeter.Potenzialausgleich Der Hydrotech Drumfilter und seine zugehörige Ausrüstung sollte mit einem geeigneten System für geerdeten Potenzialausgleich geschützt werden. Dies ist äußerst wichtig, um galvanische Korrosion zu vermeiden. Typischerweise ist ein Kabel mit einer Querschnittsfläche von 10 bis 16 mm... -
Seite 13: Inbetriebnahme.und.betrieb
HAND in die Stellung AUTO. 8. Öffnen Sie das Hauptventil vollständig.Der Filter läuft nun im automatischen Wasserstandskontrollmodus. Damit der Filter optimal läuft, ist es möglicherweise erforderlich, den Wasserstandsensor nachzustellen (siehe Abschnitt 5.2.3.). Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 14: Steuerungseinstellungen
5.2.Steuerungseinstellungen Das Steuerungssystem der HDF800 Serie arbeitet standardmäßig mit 50 Hz. Wenn der Filter mit einer Hydrotech Standardsteuerung ausgestattet ist, verfügt er über zwei Betriebsmodi: 1. Kontinuierliche Rotation (HAND-Modus) 2. Automatische Wasserstandskontrolle (AUTO-Modus). Zur Auswahl des Betriebsmodus verwenden Sie den Wählschalter (siehe in Abbildung 5.2). -
Seite 15: Hand-Modus - Kontinuierliche Rotation
Die empfohlene Differenz im Betrieb beträgt 100-200 mm. Langzeitiger Abbildung 5.2.2 Maximal zulässiger Dif- Betrieb mit einem Druckunterschied, ferenzdruck bei kontinuierlichem Betrieb der das angegebene Maximum übersteigt, vermindert die Lebensdauer von Lagern und Filtermedien. Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 16: Wasserstandsensor Einstellen
1,4 mm. Bei einigen Anwendungen kann es erforderlich sein, einen geringeren Spülwasserfluss zu verwenden. Dies kann durch das Installieren von Düsen mit kleineren Öffnungen erreicht werden. Wenden Sie sich für weitere Informationen an Ihren Anbieter oder Hydrotech. Der Druck des Rückspülsystems ist auf 7 bis 8 bar eingestellt. 5.4.Trommelrotation Die Trommel wird von einem Getriebemotor mit Direktantrieb angetrieben. -
Seite 17: Funktion
Der Filter ist kein Druckgefäß. 6.2.Nicht.bestimmungsgemäßer.Gebrauch Sofern von Hydrotech nicht genehmigt, darf der Filter nicht für andere Flüssigkeiten als Wasser verwendet werden. Der Filter darf nicht in einem Bereich installiert werden, in dem es ein zündfähiges Luftgemisch gibt oder z. -
Seite 18: Wartung
7.1.1.Ausbau.und.Reinigung.der.Sprühdüsen 1. Stellen Sie den Sicherheitsschalter auf OFF und die Wählschalter auf 0. Wenn die Rückspülpumpe nicht von Hydrotech stammt, vergewissern Sie sich, dass die Spülwasserzufuhr abgestellt ist. 2. Entfernen Sie die Seitenklappen auf der Seite, wo sich das Rückspülrohr befindet. -
Seite 19: Verschleißprüfung Der Sprühdüsen
Einen Vergleich zwischen verschlissener und neuer Düse zeigen die Abbildungen 7.1.2.b und c. Die veränderte Form der Öffnung ist bei der verschlissenen Düse gut zu erkennen. Abbildung 7.1.2b Abbildung 7.1.2c Neue Düse Verschlissene Düse Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 20: Lager
Die Schmiernippel der Lager sind an den Stützrädern angebracht. Aufkleber mit den Schmierpunkten sind am Filtergehäuse angebracht (siehe Abbildung 7.2.1a und Abbildung 2.1). Die Lager sollten mit dem im Wartungsplan angegebenen Mittel geschmiert werden (siehe Abschnitt 7.9). Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 21: Filterplatten
Reinigen von Filtergeweben entwickelt wurde. Wenn der Filter durch Fette und Öle zugesetzt ist, kann verdünntes Ätznatron (NaOH) verwendet werden. WARNUNG! HCl und NaOH sind hochgradig ätzend. Folgen Sie den örtlich geltenden Sicherheitsvorschriften. Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 22: Filterplatten Auswechseln
Edelstahlseile und die beiden Kantenbügel noch justiert werden können. 10. Die Seile an der Gitterstruktur des Filterelements ausrichten. Die Eckenstreifen so ausrichten, dass sie in den Ecken des Filterelements sitzen. Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 23: Getriebemotor
Trommel muss jährlich auf Verschleiß und Dichtigkeitkontrolliert werden. 7.7.Rückspülfilter Schwebstoffe im Spülwasser können mit einem Rückspülfilter aufgefangen werden. Reinigungsanleitungen für den Rückspülfilter finden Sie in Anhang G. Abbildung 7.6 Gummidichtung am Einlass Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 24: Wartungsplan
Düsen auf Verschleiß kontrollieren. Wenn nötig Jährlich oder je nach Erfahrung austauschen(siehe 7.1.2). gemäß aktueller Anwendung. Getriebeöl austauschen. Öltyp: ISO Viskosität VG 680 Siehe Anhang F. (z.B. Omala Oil 680 (Shell) oder äquivalent). Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... -
Seite 25: Störungsbeseitigung
Zeitrelais muss immer leuchten (wenn Spannung am Relais anliegt). D. Das Wasserstandsrelais ist defekt. D. Das defekte Die rote Leuchtdiode erlischt nicht, Wasserstandsrelais wenn der Wasserspiegel unter die austauschen. Sensorhöhe abfällt. Betriebs- und Wartungshandbuch für Hydrotech Drumfilter HDF800 Serie... - Seite 26 Hydrotech AB, A Veolia Solutions & Phone: +46 (0)40 - 42 95 30 Technologies Company Fax: +46 (0)40 - 42 95 31 Mejselgatan 6 E-mail: mailbox@hydrotech.se 235 32 Vellinge Web site: www.hydrotech.se Sweden © Copyright All rights reserved © Copyright...
