Inhaltszusammenfassung für Jaspi Cool R5

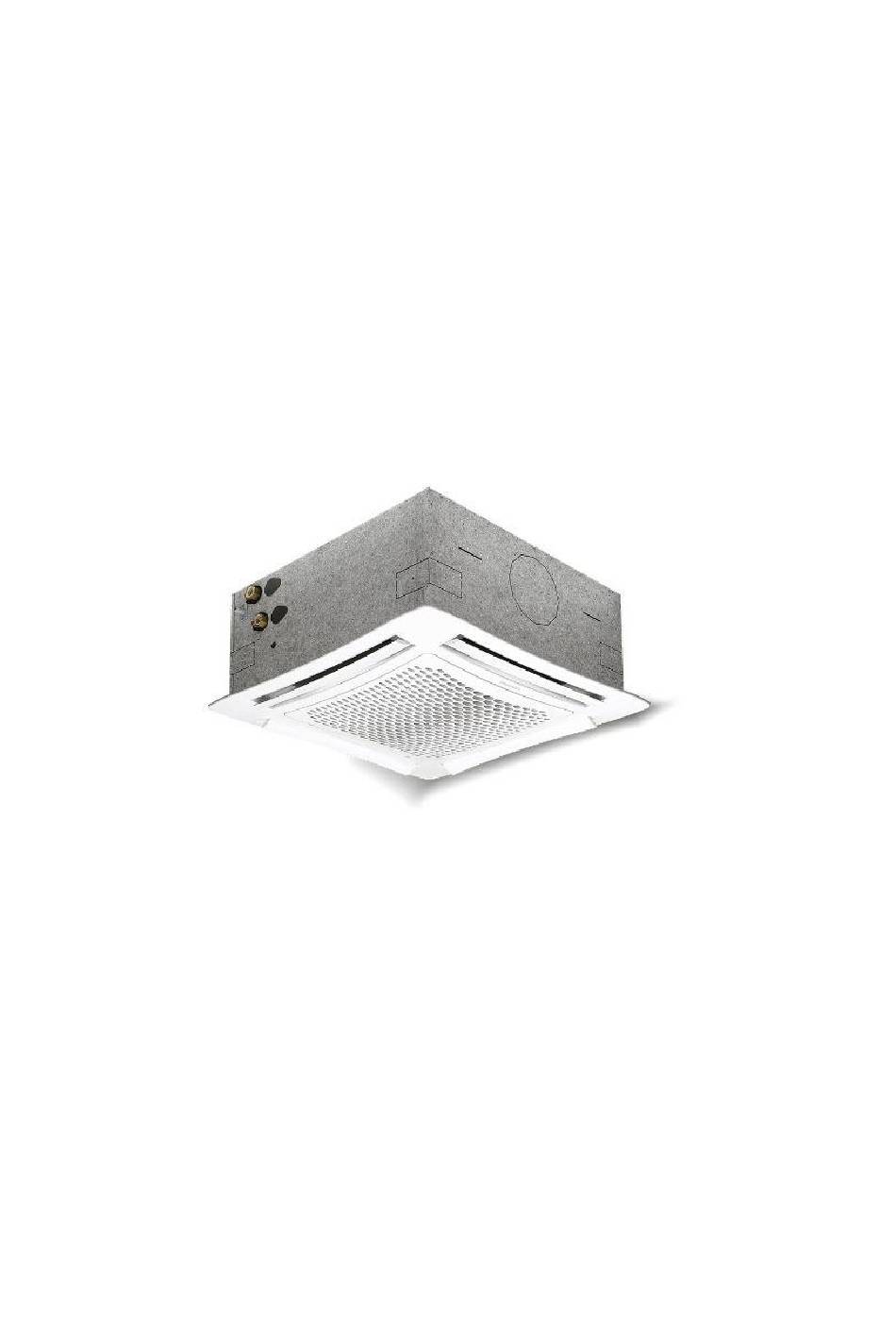

- Seite 1 INSTALLATIONSANLEITUNG Jäsp i Cool R5 Gebläsekonvektor Kaukora Oy...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitsinformationen ..........................3 Lieferung..............................4 Lieferumfang ............................4 Umweltanforderungen .......................... 5 Vorraussetzung............................5 Geräteabmessungen ..........................6 Geräteinstallation ............................8 Befestigungslöcher ........................... 8 Flüssigkeitsverbindungen ........................10 Heizungs-, Lüftungs- und Kupplungs ....................... 15 Elektro Anschlüsse ..........................16 Funktion ..............................16 Fernsteuerung ............................ -
Seite 4: Sicherheitsinformationen
Wichtig! Sicherheitsinformationen Dieses Handbuch beschreibt die Installations- und Wartungsvorgänge, die von einem Fachmann ausgeführt werden müssen. Das Gerät wird auch mit einer detaillierteren Installations- und Bedienungsanleitung in englischer Sprache geliefert. Dieses Gerät kann von Kindern über 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder Kenntnissen verwendet werden, wenn sie angewiesen wurden, das Gerät sicher zu verwenden und die mit dem Gerät verbundenen Gefahren zu verstehen. -
Seite 5: Lieferung
536187 Jäspi Cool W3 3 kW 536188 Jäspi Cool W4 4 kW 536189 Jäspi Cool R5 5 kW 5360190 Jäspi Cool Zubehör-Set Der Anschluss an die Jäspi Cool-Konvektoren muss dem Verdrahtungsplan in dieser Anleitung entsprechen. Wir empfehlen das Jäspi Cool Set, das alle wichtigen Komponenten zum Anschließen enthält. -
Seite 6: Umweltanforderungen
Installationskabel NYM-J5G1,5 J-Y (ST) Y 2x2x0,8 H05RN-F 3x1,5 2. Umweltanforderungen Der Gebläsekonvektor kann in Räumen mit normalen Lebensbedingungen verwendet werden. Der Lüfter kann nicht in feuchten oder explosionsgefährdeten Bereichen aufstellen. Hinweise zur Standortauswahl - Der Lüfterrahmen darf das Gehäuse nicht stören - Der kühle Luftstrom darf den Aufenthalt nicht stören - Der Lüfter darf sich nicht über der Wärmequelle befinden - Für den Einbau von Wandvektoren muss das Kondensatablaufrohr kontinuierlich abfließen,... -
Seite 7: Geräteabmessungen
Thermoelektronisches Ventil / Stellglied Spannungsversorgung 230V 50Hz 5 VA / IP44 Schließzeit von 180 Sekunden Maximaler Glykolgehalt 50% 3. Geräteabmessungen Fittings 1/2 " Die Leitung 3: Die Strömung im Konvektor Die Leitung 4: Rückkehr zum Konvektor... - Seite 8 Diffusor A (mm) B (mm) Gewicht (kg) Wasservolumen (l) 80,5W 0,45A Stromverbrauch (W, A) Die abgesenkte Decke muss eine Öffnung für den Konvektor haben. Öffnungsmaße: min. 600 x 600 max. 630 x 630 Die Mindesthöhe der abgesenkten Decke beträgt 310 mm (A).
-
Seite 9: Geräteinstallation
4. Installation Das Gerät darf nur von einer Installationsfirma mit den erforderlichen Installationsgenehmigungen installiert und gewartet werden. Die Struktur des Gerätes darf nicht verändert werden. Der Importeur haftet nicht für Schäden, die durch die Änderungen verursacht werden Schäden. Trennen Sie das Gerät vom Sicherheitsschalter, bevor Sie Reparatur- oder Wartungsarbeiten am Gerät durchführen . - Seite 10 Die Löcher in den Befestigungslöchern sollten zuerst an der Decke markiert werden. Anschließend werden Löcher gebohrt und Keilanker installiert Heben Sie den Konvektor an Ort und Stelle in der Deckenöffnung. Befestigungshaken machen es schnell und Sicher. Zum Schluss sollten die Befestigungselemente befestigt werden mit Schrauben am Körper des Geräts befestigen.
-
Seite 11: Flüssigkeitsverbindungen
5. Nesteliitännät 3 Vorlauf in den Konvektor 4 Rücklsuf vom Konvektor... - Seite 12 Ziehen Sie die Rohrverbindungen immer mit zwei Schraubenschlüsseln fest. Die Wärmeträgerflüssigkeit sollte zwischen + 5 ° C und + 80 ° C liegen. Maximaler Betriebsdruck 8 bar Installieren Sie immer Absperrventile im Wasserkreislauf. Installieren Sie ein Kondensatrohr mit mindestens 2 cm / m Abstand zum Ausguss.
- Seite 13 Die Länge der Kondensatleitung neben den Wasseranschlüssen beträgt 470 mm. Der Außendurchmesser des Steckverbinders beträgt 14 mm. Die maximale Hubhöhe der Pumpe beträgt 650 mm, gemessen von der Unterkante des Geräts. Das lose Kondensatbecken sammelt kondensierte Feuchtigkeit von den Wärmetauscheranschlüssen und Steuerventilen.
-
Seite 15: Maximaler Betriebsdruck
MAXIMALER BETRIEBSDRUCK 800 kPa STETS KENNES VERBINDUNGEN MIT ZWEI TASTEN festziehen (8 bar) INSTALLIEREN SIE DAS Montieren Sie die Schließventile KONDENSERROHR. 2 cm / m für jeden Förderer zum Kippen WENN DAS GERÄT ZUM KÜHLEN VERWENDET WIRD, WERDEN DIE WASSERROHREN GETRENNT... -
Seite 16: Heizungs-, Lüftungs- Und Kupplungs
6.Anschlüsse-Verbindungen Ausdruck der Rohrleitungen nach oben Sicherheitsschalter Erdwärmepumpen Die Verrohrung muss unbedingt installiert werden - 3-Wege-Steuerventil. Um die richtige Temperatur für den Konvektor sicherzustellen. Eine Temperatur von weniger als 6 Grad stoppt den Konvektor. - 2-Wege-Ventil. Verhindern Sie die freie Zirkulation und die daraus resultierenden Kondensationsprobleme. Vor dem Verschließen der Rohrleitungen muss eine Dichtheitsprüfung durchgeführt werden. -
Seite 17: Elektrische Anschlüsse
7. Elektrische Anschlüsse Schaltpläne finden Sie am Ende dieser Anleitung. ACHTUNG! Schalten Sie vor der Wartung den Netzschalter aus. Elektrische Installationen und Verkabelungen müssen gemäß den geltenden Vorschriften durchgeführt werden. Die elektrische Installation darf nur von einem autorisierten Elektriker ausgeführt werden. Installieren Sie immer einen Sicherheitsschalter mit einem Abstand von mindestens 3 mm. -
Seite 18: Fernbedienung Verwenden
Diese Fernbedienung verwendet ein Infrarotsignal. Daher sollte die Fernbedienung in Richtung des Konvektorempfängers zeigen, um das Signal an den Konvektor zu senden. 9. Fernbedienung verwenden Um die Konvektoreinstellungen zu ändern, Änderungen müssen durch Drücken der ON / SEND Taste gesendet werden Das Gerät ist heruntergefahren Drücken Sie die OFF-Taste. -
Seite 19: Inbetriebnahme
Temperaturauswahl Stellen Sie die gewünschte Temperatur ein Tasten (+) und (-). Wenn die Temperatur eingestellt ist, Senden Sie es mit der ON / SEND-Taste zum Konvektor. 10. Inbetriebnahme Füllen Sie das System mit Wasser. Prüfen Sie sorgfältig auf Lecks und Luft in den Rohrleitungen. Überprüfen Sie die Installation der Elektroinstallation. -
Seite 20: Elektroanschlüsse
ELEKTROANSCHLÜSSE... -
Seite 21: Installation Protokoll
INSTALLATION PROTOKOLL Beschreibung Bemerkung Unterschrift Datum ü Das System wurde gespült und gefüllt Das System ist belüftet Ventile schließen und entleeren Sicherheitsschalter Inbetriebnahmeprüfung für elektrische Anlagen Installationen durchgeführt Name Telefon HLK-Anlagen Elektroinstallation Einführung Unterschrift des Kunden... - Seite 22 Kaukora Oy Servicepartner PL 21, Tuotekatu 11 21201 Raisio p. 02 4374 600 E-mail: kaukora@kaukora.fi Senefelderstr. 12 33100 Paderborn www.kaukora.fi info@komtherm.de ©Kaukora Oy 2018 Änderungen behalten wir uns vor.
