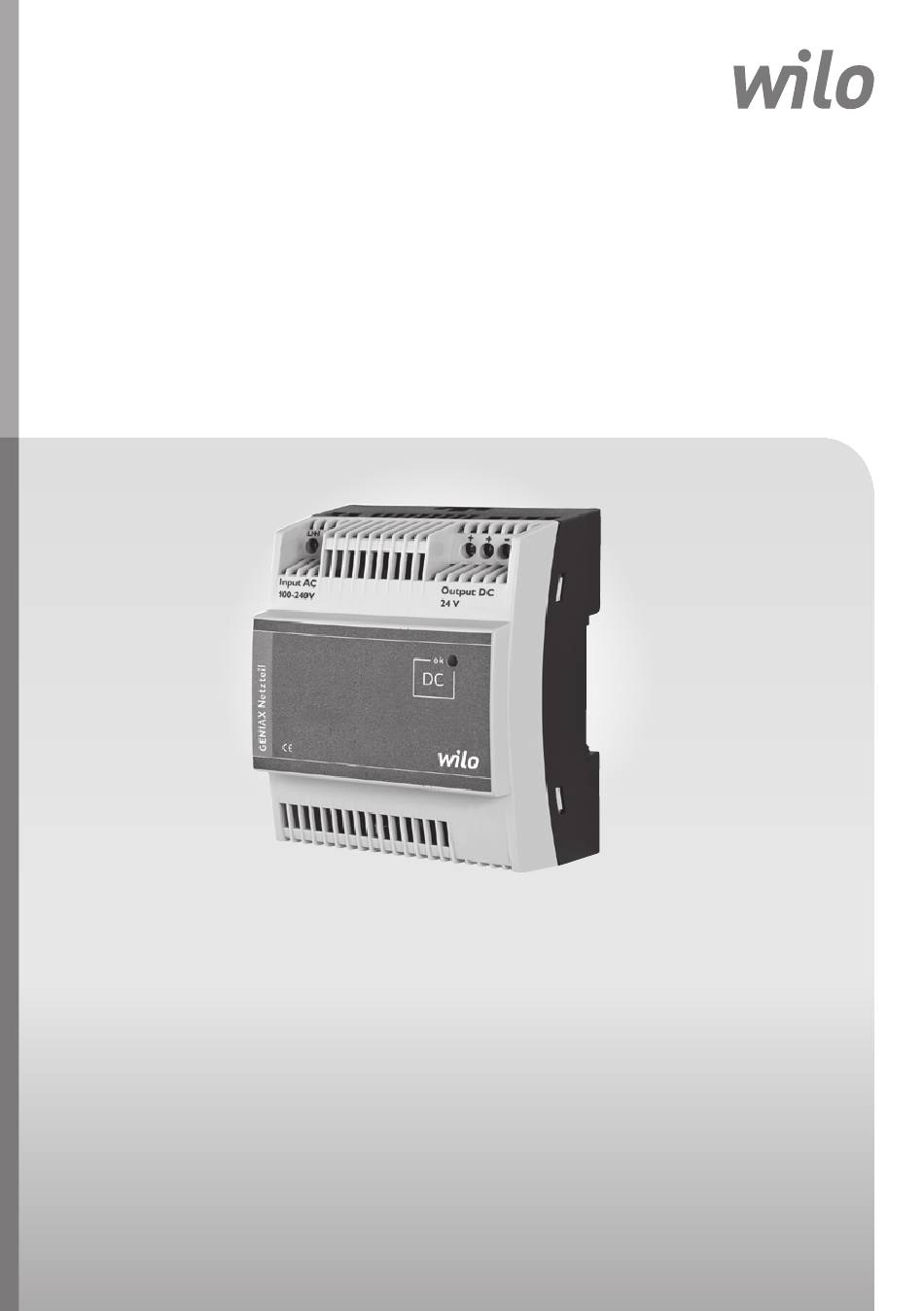

- Seite 1 Pioneering for You Wilo-Geniax Power Supply de Einbau- und Betriebsanleitung 2 099 201-Ed.05 / 2013-11-Wilo www.geniax.de...
- Seite 2 Fig. 1a: + + - - Input AC Output DC 100-240 V 24 V Fig. 1b: + + - - Input AC Output DC 100-240 V 24 V Fig. 2a: + + - - Input AC Output DC 100-240 V 24 V...
- Seite 3 Fig. 2b: + + - - Input AC Output DC 100-240 V 24 V Fig. 3: Fig. 4: TN-S TN-C...
- Seite 4 Fig. 5: 60 W 66 W 100,8 W 105,6 W < 50 °C < 40 °C < 50 °C < 40 °C 2,50 2,75 Fig. 6: = 24 V [°C]...
- Seite 5 Einbau- und Betriebsanleitung...
-
Seite 7: Inhaltsverzeichnis
7.2.2 Maßnahmen zur Einhaltung von Normen, Zertifikate, Zulassungen ....12 7.2.3 Eingang ......................... 13 7.2.4 Ausgang ........................13 7.2.5 Anschluss der Gesamtanlage ..................14 Inbetriebnahme ....................14 Wartung......................... 14 Störungen, Ursachen und Beseitigung............... 14 Ersatzteile ......................15 Entsorgung......................15 Einbau- und Betriebsanleitung Wilo-Geniax Power Supply... -
Seite 9: Allgemeines
Erklärungen zur Sicherheit des Produktes/Personals verliert diese Erklärung ihre Gültigkeit. 1.2 Mitgeltende Unterlagen Folgende weitere Unterlagen sind zu beachten: • Art.-Nr. 2 099 241 Wilo-Geniax Systemanleitung Elektrik/Elektronik (elektrischer Anschluss/Verdrahtung der Gesamtanlage, Inbetriebnahme). • Art.-Nr. 2 099 240 Wilo-Geniax Systemanleitung Hydraulik (hydraulischer Aufbau der Gesamtanlage, Inbetriebnahme). -
Seite 10: Kennzeichnung Von Hinweisen In Der Betriebsanleitung
Überwachung des Personals sind durch den Betreiber sicherzustellen. Liegen dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unterweisen. Falls erforderlich kann dies im Auftrag des Betrei- bers durch den Hersteller des Produktes erfolgen. WILO SE 11/2013... -
Seite 11: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
2.6 Sicherheitshinweise für Inspektions- und Montagearbeiten Der Betreiber hat dafür zu sorgen, dass alle Montage- und Wartungsarbeiten von autorisiertem und qualifiziertem Fachpersonal ausgeführt werden, das sich durch eingehendes Studium der Betriebsanleitung ausreichend informiert hat. Einbau- und Betriebsanleitung Wilo-Geniax Power Supply... -
Seite 12: Eigenmächtiger Umbau Und Ersatzteilherstellung
-40 °C bis +85 °C (Lagerung) ausgesetzt werden. 4 Bestimmungsgemäße Verwendung Das Gerät ist innerhalb des Dezentralen Pumpensystems Wilo-Geniax geeignet zur Versorgung des Geniax Bussystems bzw. der Geniax Server, Geniax Bus Coupler und Geniax BACnet Module mit Sicherheitskleinspannung 24 V DC SELV. WILO SE 11/2013... -
Seite 13: Angaben Über Das Erzeugnis
Deutsch 5 Angaben über das Erzeugnis 5.1 Typenschlüssel Beispiel: Wilo-Geniax Power Supply 2,5 A Geniax = Dezentrales Pumpensystem Power Supply = Elektrische Komponente (Netztransformator) des Systems Geniax 2,5 A = Nenn-Ausgangsstrom 2,5 A Technische Daten 2,5 A 4,2 A Allgemeine Daten... -
Seite 14: Lieferumfang
HINWEIS Für die Spannungsversorgung der Geniax Server, Geniax Bus Coupler und der Geniax BACnet Module mit 24 V DC SELV sind jeweils separate Netzteile Geniax Power Supply mit entsprechender Ausgangsspannung erforderlich. Die Auswahl des Netzteils bzw. der erforderliche Ausgangsstrom hängt von der Anzahl der anzuschließenden Komponenten ab. -
Seite 15: Beschreibung Und Funktion
Installation und elektrischer Anschluss sind gemäß örtlicher Vorschriften und nur durch Fachpersonal durchzuführen! Bei der Installation der Geniax Geräte und bei der Leitungsverlegung sind die geltenden Vorschriften und Normen für Schutzkleinspannung SELV sowie die Richtlinie VDE 0100 Teil 410 zu beachten. -
Seite 16: Installation
Modulen oberhalb und unterhalb des Gerätes einzuhalten (Fig. 1b). HINWEIS In Kombination mit dem Geniax Server und Geniax BACnet Module ist das Netz- teil Geniax Power Supply grundsätzlich auf der linken Seite des Servers zu posi- tionieren. Dadurch ist die sichere elektrische Trennung zwischen der 230-V- AC-Seite und der 24-V-DC-Seite der Kombination Server-Netzteil bzw. -
Seite 17: Eingang
Nähere Informationen hierzu s. • Einbau- und Betriebsanleitung Wilo-Geniax Server, Art.-Nr. 2 099 965 • Einbau- und Betriebsanleitung Wilo-Geniax Bus Coupler, Art.-Nr. 2 099 198 • Einbau- und Betriebsanleitung Wilo-Geniax BACnet Module, Art.-Nr. 2 112 979 • Wilo-Geniax Systemanleitung Elektrik/Elektronik, Art.-Nr. 2 099 241. -
Seite 18: Anschluss Der Gesamtanlage
Deutsch HINWEIS Das Netzteil Geniax Power Supply ist elektronisch kurzschluss- und leerlauffest. Der Ausgangsstrom wird bei Kurzschluss oder Überlast nach der U-I-Kennlinie (Fig. 5) begrenzt. 7.2.5 Anschluss der Gesamtanlage • Alle Komponenten der Gesamtanlage elektrisch untereinander verbinden entsprechend Wilo-Geniax Systemanleitung Elektrik/Elektronik, Art.-Nr. -
Seite 19: Ersatzteile
Deutsch 11 Ersatzteile Die Ersatzteil-Bestellung erfolgt über örtliche Fachhandwerker und/oder den Wilo-Kundendienst. Um Rückfragen und Fehlbestellungen zu vermeiden, sind bei jeder Bestellung sämtliche Daten des Typenschildes anzugeben. 12 Entsorgung Mit der ordnungsgemäßen Entsorgung und durch sachgerechtes Recycling die- ses Produktes werden Umweltschäden und eine Gefährdung der persönlichen Gesundheit vermieden. -
