Inhaltszusammenfassung für TE Connectivity CODI-M

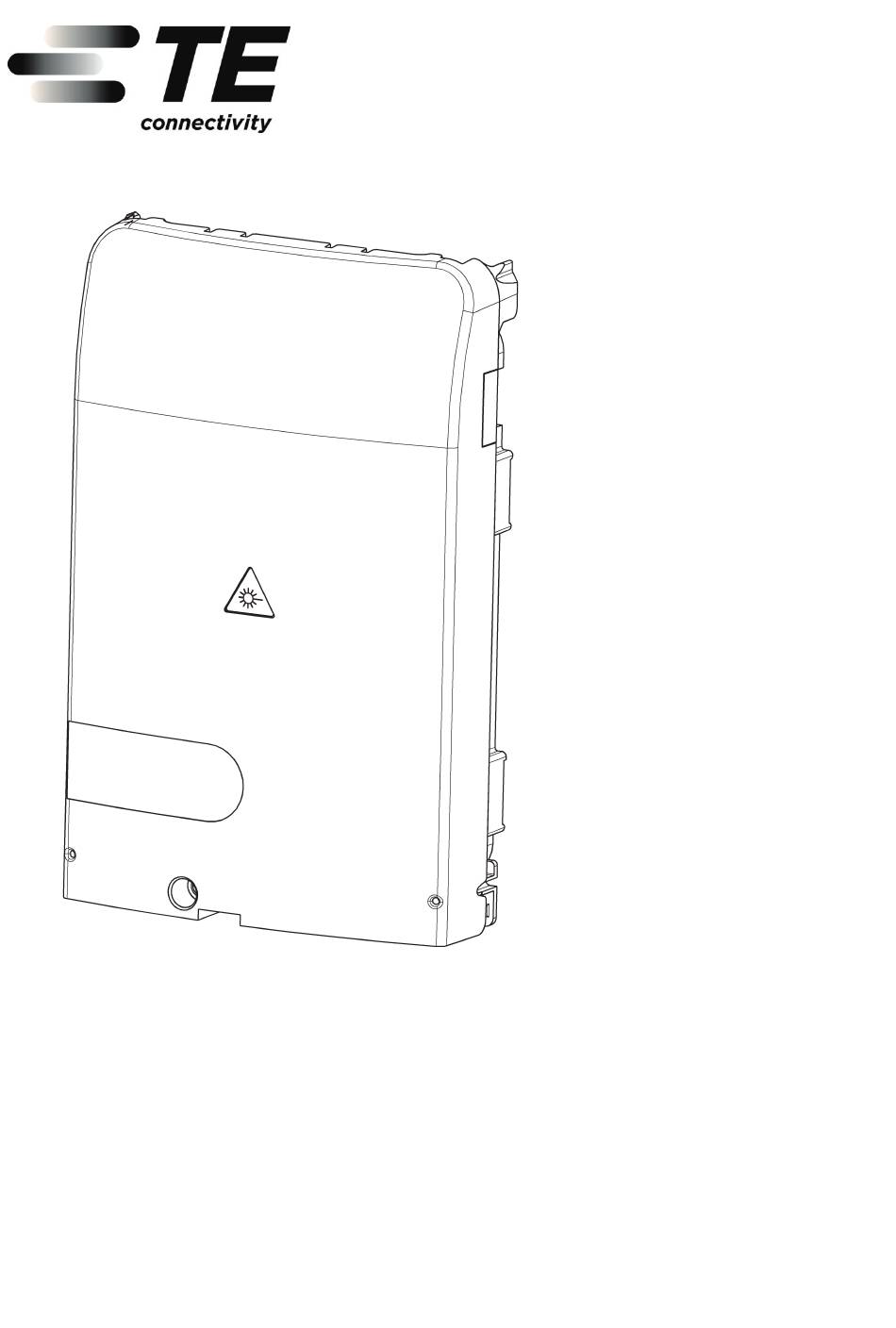

- Seite 1 CODI-M INSTALLATION INSTRUCTION MONTAGEANWEISUNG...
-
Seite 2: Deckel Öffnen
Deckel öffnen Opening of cover drücken / push Öffnungswinkel Opening angle 135° 90° Position zum Entriegeln des Deckels / Position for removal of cover... - Seite 3 Deckel demontieren Removal of cover 90° Deckel einrasten Assembly of cover CLIC 90°...
- Seite 4 Einbau Rillenschraube (optional) Assembly of Security Screw (optional) Anzugsdrehmoment > 6 Nm ≤ 7 Nm / starting torque > 6 Nm ≤ 7 Nm Rillenschraube M6 entsprechend TS0075/96 Deutsche Telekom / Security screw M6 according to TS0075/96 German Telekom Anbringung Plombe Use of wire seal Durchführungsmöglichkeit für Draht zum Plombieren / Openings for wire seal...
- Seite 5 Wandbefestigung Wall mounting Bohrung / hole Ø6x40 (3x) Dübel / wall plug (3x) Schraube / screw (3x) Bohrschablone (siehe Seite 10-11) drill template (see page 10-11) Minimum Abstand oberhalb des Minimum clearance above the Gehäuses enclosure 90° Oberes Befestigungsloch / top mounting hole...
- Seite 6 Gehäuse anreihen (optional) Alignment of multiple boxes (optional) Halteklammer / alignment guide Halteklammer / alignment guide (2x)
- Seite 7 Dichtungen Grommets Weitere Zugänge für Kabel / Additional entry points for cables Vorgeschlagene Eingänge für Stich- und Durchschleiferkabel / Suggested position for drop and express cables Vorgeschlagene Eingänge für Rangierkabel / Suggested position for patch cords...
- Seite 8 Verfügbare Dichtungen Available grommet types für Stich- und für kleine Kabeldurchmesser und Rangierkabel / für Durchschleiferkabel / rückseitigen for small cable diameters and patch cords Zugang / for for drop and express cables rear access Ø 5-7 mm Ø 7-12 mm <...
- Seite 9 Kabeldurchführungen der Preparation of cable entries of Rangierkabeldichtung vorbereiten grommets for patch cords Verschluss entfernen / Remove plug Einführen der Dichtung für Preparation of grommet for rear rückseitigen Zugang access Bruchkanten einritzen, Fenster mit Schraubendreher durchstoßen, überstehende Bruchkanten säubern, Dichtung von hinten einsetzen / Score edges, break out window and insert grommet from the rear...
- Seite 10 Einsetzen der Zugentlastung Assembly of strain relief Befestigung der Kabelseele / Securing cable strain relief CLIC Befestigung von Aramidgarn / Fixing of aramid yarn...
- Seite 11 Empfohlene Verlegung eines Recommended routing of express Durchschleifers cable Verlegungsmöglichkeiten / Routing Options...
- Seite 12 Ein- und Ausbau Spleißkassette Assembly and disassembly of splice cassette CLIC CLIC Bei Demontage Arretierung lösen / For disassembly pull lever CLIC...
- Seite 13 Ein- und Ausbau Spleißkassette Assembly and disassembly of splice cassette...
- Seite 14 Ein- und Ausbau Kassette SC Assembly and disassembly of SC cassette...
- Seite 15 Einbau Kupplungen Assembly of F/O adapter CLIC Kupplungshalter aus Grundplatte ausbrechen / Break out adapter holder...
