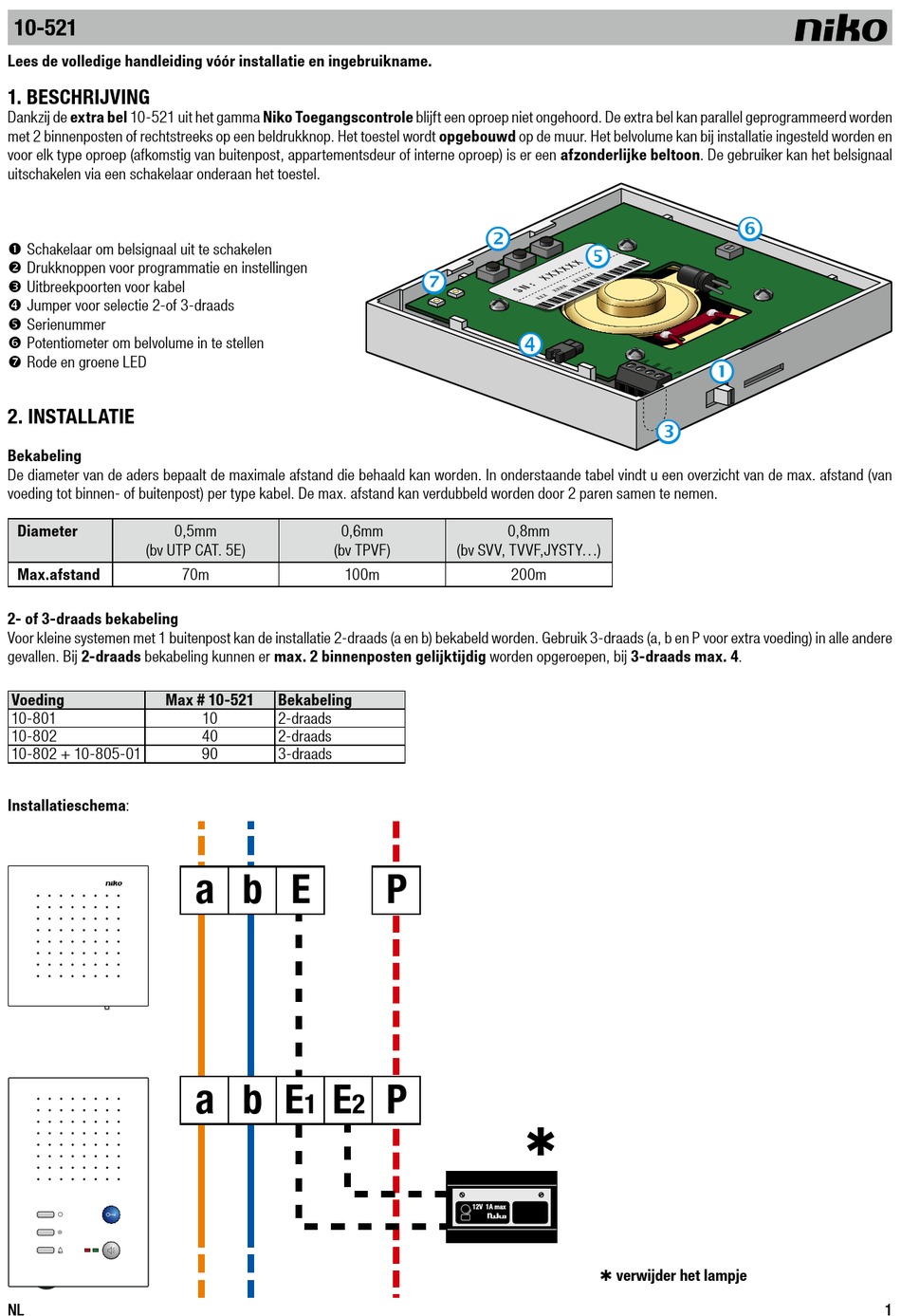

Niko 10-521 Bedienungsanleitung

10-521
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
Dankzij de extra bel 10-521 uit het gamma Niko Toegangscontrole blijft een oproep niet ongehoord. De extra bel kan parallel geprogrammeerd worden
met 2 binnenposten of rechtstreeks op een beldrukknop. Het toestel wordt opgebouwd op de muur. Het belvolume kan bij installatie ingesteld worden en
voor elk type oproep (afkomstig van buitenpost, appartementsdeur of interne oproep) is er een afzonderlijke beltoon. De gebruiker kan het belsignaal
uitschakelen via een schakelaar onderaan het toestel.
 Schakelaar om belsignaal uit te schakelen
 Drukknoppen voor programmatie en instellingen
 Uitbreekpoorten voor kabel
 Jumper voor selectie 2-of 3-draads
 Serienummer
 Potentiometer om belvolume in te stellen
 Rode en groene LED
2. INSTALLATIE
Bekabeling
De diameter van de aders bepaalt de maximale afstand die behaald kan worden. In onderstaande tabel vindt u een overzicht van de max. afstand (van
voeding tot binnen- of buitenpost) per type kabel. De max. afstand kan verdubbeld worden door 2 paren samen te nemen.
Diameter 0,5mm
(bv UTP CAT. 5E)
Max.afstand
2- of 3-draads bekabeling
Voor kleine systemen met 1 buitenpost kan de installatie 2-draads (a en b) bekabeld worden. Gebruik 3-draads (a, b en P voor extra voeding) in alle andere
gevallen. Bij 2-draads bekabeling kunnen er max. 2 binnenposten gelijktijdig worden opgeroepen, bij 3-draads max. 4.
Voeding Max # 10-521
10-801
10-802
10-802 + 10-805-01
Installatieschema:
NL
0,6mm
(bv TPVF)
70m 100m
Bekabeling
10 2-draads
40 2-draads
90 3-draads
a b E
a b E E
1 2



0,8mm
(bv SVV, TVVF,JYSTY...)
200m
P
P
,
12V 1A max




✱ verwijder het lampje
1
