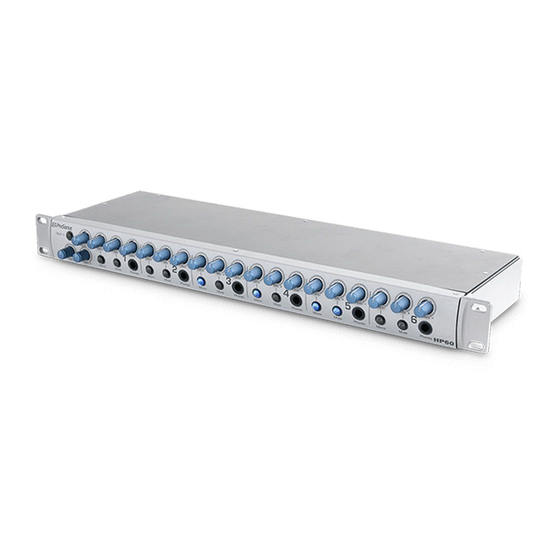

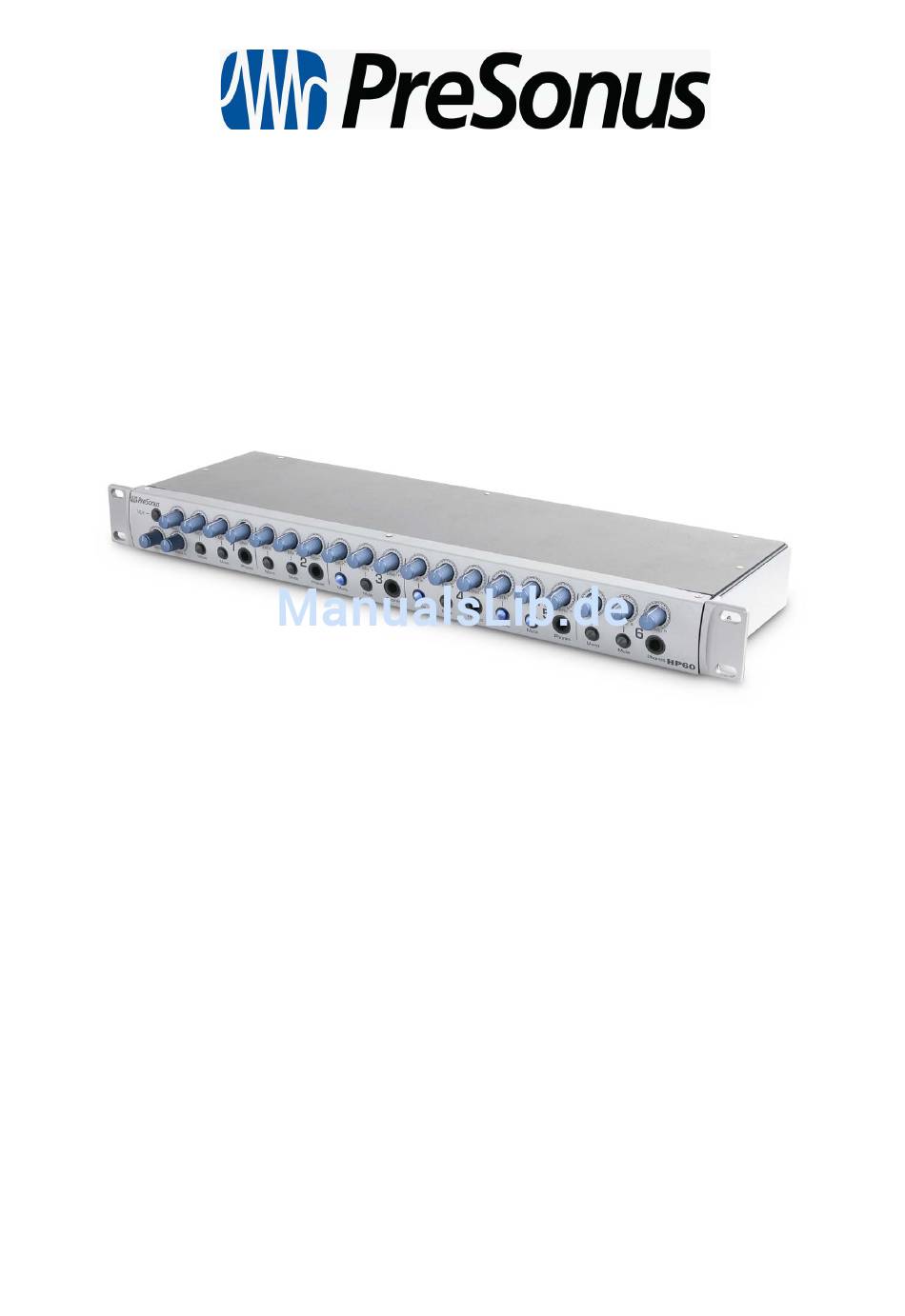

- Seite 1 HP60 Bedienungsanleitung © Version 1.0 © PreSonus Audio Electronics, Inc. / Hyperactive Audiotechnik GmbH, 2008...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Vor dem ersten Einsatz .................... 3 1.1 Einführung ......................3 1.2 Lieferumfang ......................3 1.3 Features ....................... 4 2. Schnellstart........................ 5 2.1 Netzanschluss ...................... 5 2.3 Extern-Eingänge....................5 2.4 Stereo-Ausgänge ....................5 2.5 Kopfhörer......................5 2.6 Beispiel-Setup ...................... 6 3. -
Seite 3: Vor Dem Ersten Einsatz
Wir wünschen Ihnen viel Spaß und Erfolg erreichen. bei der Arbeit mit Ihrem neuen PreSonus HP60! 1.2 Lieferumfang Kontrollieren Sie zunächst, ob alles vollständig ist. Die Originalverpackung der HP60 enthält folgende Dinge: • HP60 Studio-Kopfhörerverstärker • Dieses Handbuch • Kaltgerätenetzkabel (3 m) -
Seite 4: Features
External) zu belegen. Jeder der 6 Kanäle hat außer dem Kopfhöreranschluss noch eine weitere Stereoklinkenbuchse, über die das Line-Signal an zusätzliche Kopfhörerverstärker - z.B. den Presonus HP4 - oder andere Audiosysteme geleitet werden kann. Jeder Kanal des HP60 verfügt über einen Lautstärkeregler, einen Mix-A/B-Regler, einen Pegelregler für den Extern- Eingang sowie einen Mute- und Monoschalter. -
Seite 5: Schnellstart
2. Schnellstart Ziel dieser Kapitels ist es, Ihnen in wenigen Schritten zu erläutern, wie Sie den HP60 mit Ihrem Equipment verbinden und die grundlegenden Einstellungen vornehmen. Die nachfolgenden Arbeitsschritte betreffen eine „übliche“ Studioumgebung. Es kann durchaus sein, dass Sie für Ihren konkreten Bedarf den HP60 anders konfigurieren werden. -
Seite 6: Beispiel-Setup
2.6 Beispiel-Setup... -
Seite 7: Bedienelemente Und Anschlüsse
3. Bedienelemente und Anschlüsse 3.1 Vorderseite Die Vorderseite des HP60 ist in zwei Bereiche aufgeteilt: die Master-Eingangssektion links und daneben die sechs nummerierten Kopfhörerkanäle mit ihren jeweiligen Reglern. Master-Eingangssektion „Input A“-Regler TALK-Taster Hiermit stellen Sie die generelle Lautstärke Halten Sie diesen Taster gedrückt, um die des Stereosignals ein, das an den rück-... - Seite 8 Kopfhörer-Kanäle „Level“-Regler „Ext. In“-Regler Mit diesem Regler stellen Sie die generelle Jedem der 6 Kopfhörerkanäle kann mit Lautstärke betreffenden Kopfhörer- diesem Regler individuell noch ein weiteres ausgangs ein. Stereosignal (z.B. das Direktsignal des betreffenden Musikers) zugemischt werden, Mono-Schalter sofern jeweilige rückwärtige Dieser Schalter betrifft nur das „Ext.
-
Seite 9: Rückseite
3.2 Rückseite Die Rückseite des HP60 ist in vier Sektionen unterteilt: Netzanschluss, sechs Kanalzüge, Talkback und Line-Eingänge. Stereo Ext. In Input B Haupt-Stereoeingang „B“. Verbinden Sie Über diese Stereoklinkenbuchse (6,3 mm) diese symmetrischen Klinkenbuchsen mit lässt sich jedem Kopfhörerkanal zusätzlich der gewünschten Audioquelle. -
Seite 10: Anhang
4. Anhang 4.1 Fehlersuche Sollte sich Ihr HP60 einmal nicht erwartungsgemäß verhalten, sollten die folgenden Punkte durchgehen, bevor Sie auf einen Fehler im Gerät schließen. Überprüfen Sie außerdem die restlichen Komponenten Ihres Systems. Schalten Sie den HP60 aus und wieder ein. -
Seite 11: Technische Daten
4.2 Technische Daten Audio-Eingänge Eingang für dynamisches Mikrofon XLR, symmetrisch Impedanz 1,2 kΩ Maximale Verstärkung 50 dB Maximaler Eingangspegel -10 dBU Frequenzgang 10 Hz ~ 40 kHz (±1 dB) Haupteingänge „Input A“ und „Input B“ (Left & Right) Klinke, symmetrisch (TRS), 6,3 mm Impedanz 10 kΩ... - Seite 12 Vertrieb für Deutschland und Österreich Hyperactive Audiotechnik GmbH Neukirchner Str. 18 65510 Hünstetten www.hyperactive.de Hotline: Mo. – Fr. von 09:30 bis 16:30 Uhr Telefon: +49 (6126) 95 365-50 Telefax: +49 (6126) 95 365-69 www.presonus.com support@hyperactive.de...
