engl Z-9 Bedienungsanleitung

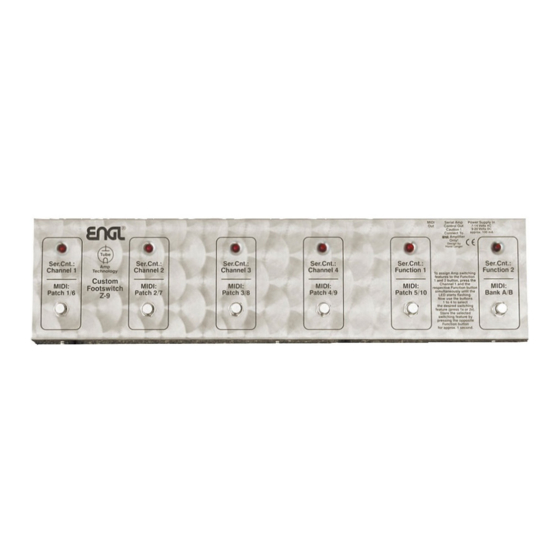

Custom footswitch
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

CUSTOM
FOOTSWITCH
Z-9
Bedienungsanleitung
Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig lesen!
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für engl Z-9

  • Seite 1 CUSTOM FOOTSWITCH Bedienungsanleitung Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig lesen!

  • Seite 2: Inhaltsverzeichnis

    Serial Amp Control Out MIDI Out Funktionsbeschreibung im Detail mit Beispielen 1. Das Anwählen von Kanälen, Sound- und Sonderfunktionen an ENGL Amps im Serial Amp Control mode der Z-9 Fußleiste 2. Konfiguration der beiden Taster Function1 Function 2 Zuordnung einer Sound- und Sonderfunktion auf Function 1 über die...
  • Seite 3 über S.A.C. (: Serial Amp Control, ENGL spezifisches Datenprotokoll) eignet. Alternativ steuert diese Fußleiste bei entsprechender Konfiguration MIDI-fähige Amps und Effektgeräte. Durch ein neuartiges Konzept konfiguriert sich die ENGL Z-9 je nach angeschlossenem Kabel selbstständig als S.A.C.-Systemfußleiste oder als einfacher MIDI-Footcontroller mit 10 MIDI-Programmplätzen.

  • Seite 4: Übersicht Der Funktionalität (Features)

    Zu der Beschreibung der Funktionen befindet sich eine Grafik mit Details auf der Seite 18! Die Fußleiste Z-9 unterscheidet grundsätzlich zwischen zwei Betriebsarten: Serial Amp Control mode (S.A.C.): ENGL S.A.C.-Systemfußleiste für die Steuerung von Funktionen an ENGL Amps über Serial Amp Control (S.A.C.); der Anschluss erfolgt über ein Stereo-Klinkenkabel. oder MIDI mode: MIDI-Funktion mit 10 MIDI-Programmplätzen (MPN ) in zwei Bänke A und B unterteilt;...

  • Seite 5: Taster Channel 1 Oder Patch 1

    Function 2 . Eine Übersicht der Sound- und Sonderfunktionen des ENGL Special Edition E670 und des ENGL Preamp E570 befindet sich in der Tabelle auf Seite 13. Patch 1/6 In der Betriebsart MIDI wird mit diesem Taster MIDI-Programmplatz 1 in...
  • Seite 6 In der Betriebsart S.A.C. wird bei Betätigen dieses Tasters eine im Function 1 Setup festgelegte Sound- oder Sonderfunktion an einem ENGL Amp gesteuert. LED 5 über diesem Taster zeigt durch Leuchten eine aktive Funktion an. Die Zuordnung der Sound- oder Sonderfunktion zu...

  • Seite 7: Oder Bank A/B

    In der Betriebsart S.A.C. wird bei Betätigen dieses Tasters eine im Function 2 Setup festgelegte Sound- oder Sonderfunktion an einem ENGL Amp gesteuert. LED 6 über diesem Taster zeigt durch Leuchten eine aktive Funktion an. Die Zuordnung der Sound- oder Sonderfunktion zu...

  • Seite 8: Anschlüsse An Der Rückseite Der Fußleiste

    Zu der Beschreibung der Funktionen befindet sich eine Grafik mit Details auf der Seite Power Supply an dieser Buchse kann die Z-9 Fußleiste von einem externen Netzteil mit Strom versorgt werden. Bei einem Anschluss eines Netzteils ist darauf zu achten, dass Spannung und Strom den erforderlichen Werten entsprechen, die für die Speisung der...

  • Seite 9: Zuordnung Einer Sound- Und Sonderfunktion Auf Function

    , siehe Tabelle Seite 13; Tipp vom Designer: Diese Art der Steuerung Deines ENGL Amps ist zweckmäßig und empfehlenswert, wenn Du nicht mit MIDI-System arbeitest oder für Deine musikalische Gestaltung die Kanalwahl und die Steuerung von zwei Sound- oder Sonderfunktionen des Amps...

  • Seite 10: Zuordnung Einer Sound- Und Sonderfunktion Auf Function

    vorher auf die A-Funktion zu wechseln um eine eindeutige Anzeige für die Umschaltung auf Function 1 Setup zu erhalten. -> Mit dem Function 1 Taster die Function 1 Setup Konfigurationsroutine bestätigen, LED 5 über dem Function 1 Taster leuchtet, die Funktion(en) am Amp, welche diesem Taster aktuell zugeordnet ist (sind), wird (werden) aktiviert.
  • Seite 11 Die Zuordnung der beiden Taster Function 1 Function 2 zu den Sound- oder Sonderfunktionen Deines ENGL Amps kannst Du mit Hilfe der Konfigurationstabelle auf Seite 13 vornehmen. Eine Alternative hierzu wäre ein kurzer Test in den beiden Konfigurationsroutinen Function Setup 1...

  • Seite 12: Anwählen Von Midi-Programmplätzen Im Midi Mode

    Function 1 und für Function 2 wählbar. Die tatsächliche Anzahl an möglichen Zuordnungen hängt von dem ENGL Amp Modell ab. Einige der Sound- und Sonderfunktionen der ENGL Amps sind dem selben S.A.C.-Kommando zugeordnet wie zum Beispiel Gain Boost Hi Gain F1-6 .

  • Seite 13: Konfigurationstabellen Für Die Zuordnung Der Sound- Und

    Konfigurationstabelle für die Zuordnung der Sound- und Function 1 Function 2 Sonderfunktionen auf ENGL Special Edition Amp, E670: Zuordnung Funktionen E670 Setup Anzeige S.A.C. Function 1 Master A/B Channel 1 LED 1 leuchtet F1-1 Function 1 Modern/Classic Channel 2 LED 2 leuchtet...

  • Seite 14: Behandlungshinweise

    MIDI definiert Programmnummern beginnend mit 000 bis 127 (0hex bis 7Fhex). Angezeigt werden diese Nummern bei fast allen MIDI-Geräten mit Nummer 001 bis 128. Die Z-9 Fußleiste kann hiervon die ersten 10 Programmplätze anwählen ( Patch 1 bis 10, oder nach dem MIDI-Protokoll 000 bis 009 oder 0hex bis 9hex).

  • Seite 15: Fehler Und Mögliche Ursachen (Troubleshooting)

    MIDI Channel: Die MIDI-Spezifikation definiert 16 Kanäle zum Senden oder zum Empfang von MIDI- Daten. Die Z-9 Fußleiste sendet MIDI program change commands generell auf MIDI Channel 1 (nach dem MIDI-Protokoll channel 00 oder 0hex). MIDI Bank A und B: Die Z-9 bietet zwei Bänke mit jeweils 5 MIDI-Programmplätzen, also insgesamt 10...

  • Seite 16: Midi In Des Engl

    Doppelfußschalter miteinander kombinieren! nicht Der gesteuerte ENGL Amp reagiert nicht auf das Anwählen von Kanälen oder die Umschaltung von Sonderfunktionen bei Betätigung der entsprechenden Taster auf der Z-9 in der Betriebsart S.A.C. -> Das Verbindungskabel zwischen dem Amp und der Fußleiste auf Kurzschluss oder Unterbrechung überprüfen;...

  • Seite 17: Technische Daten

    -> Ist die Klinkenbuchse für den Anschluss eines Doppelfußschalters belegt? Der Anschluss eines Doppelfußschalters sperrt die Kanalumschaltung am Amp, sowie die Steuerung über die Z-9 per S.A.C. oder MIDI. Generell nur eine Art der Fernsteuerung wählen: S.A.C., MIDI und Doppelfußschalter...

  • Seite 18: Belegung Verschiedener Buchsen

    Pin 5 - MIDI-Leitung Pin 4 - MIDI-Leitung Pin 2 - Stromversorgung *: Stromversorgung über über MIDI-Kabel * ENGL Geräte mit MIDI IN-Buchse. Der Schalter für die Serial Amp Control (S.A.C.) Out Stromversorung des ENGL amps muss auf Stereo ENGL MIDI Footcontroller Klinkenbuchse eingestellt sein.
  • Seite 19 Tube Tube Technology Technology Gerätebau GmbH Germany Internet: http://www.engl-amps.com Text, Design, Grafiken und Satz Horst Langer, Amp Designer...
