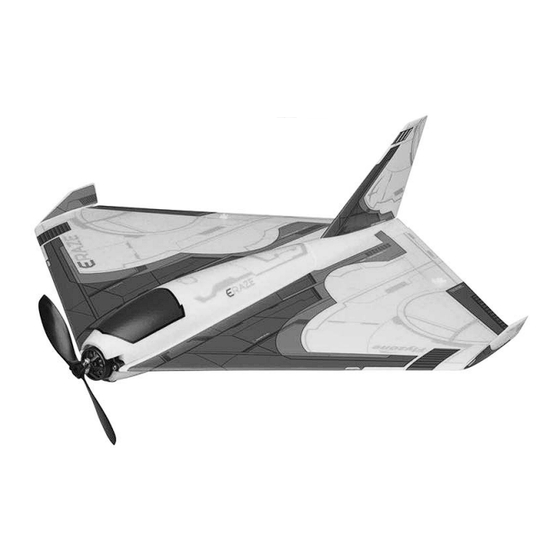

Flyzone ERAZE Montage- & Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Modellbau Lindinger GmbH
MONTAGE & BEDIENUNGSANLEITUNG
Bitte lesen Sie vor Baubeginn unbedingt die Montageanleitung und beachten Sie die Sicherheitshinweise. Wird das
Modell an eine andere Person weitergegeben, so muss die komplette Betriebsanleitung zur Beachtung mit weitergegeben
werden.
e-Mail: office@lindinger.at
FLZA 3340 / FLZA 3342
Distributed by
Technische Daten:
Spannweite
Länge
Gewicht
Flächeninhalt
Flächenbelastung
Fernsteuerung
www.hobbico.de
www.lindinger.at
460 mm
489 mm
176-193 g
11,7 dm²
15 - 16,5 g/dm²
4 Kanäle
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Flyzone ERAZE

  • Seite 1 Modellbau Lindinger GmbH e-Mail: office@lindinger.at www.lindinger.at MONTAGE & BEDIENUNGSANLEITUNG FLZA 3340 / FLZA 3342 Technische Daten: Spannweite 460 mm Länge 489 mm Gewicht 176-193 g Flächeninhalt 11,7 dm² Flächenbelastung 15 - 16,5 g/dm² Fernsteuerung 4 Kanäle Bitte lesen Sie vor Baubeginn unbedingt die Montageanleitung und beachten Sie die Sicherheitshinweise. Wird das Modell an eine andere Person weitergegeben, so muss die komplette Betriebsanleitung zur Beachtung mit weitergegeben werden.

  • Seite 2: Inhaltsverzeichnis

    Herzlichen Glückwunsch zum Kauf des ERAZE von Flyzone! Die Fertigmontage und Inbetriebnahme ist in weniger als einer Stunde zu bewerkstelligen, da praktisch alle Komponenten be- reits im Werk installiert wurden. Für die neuesten technischen Updates oder manuelle Korrekturen der ERAZE, besuchen Sie die Flyzone Website www. yzoneplanes.com.

  • Seite 3: Sicherheitshinweise

    Modellbau Lindinger GmbH e-Mail: office@lindinger.at www.lindinger.at SICHERHEITSHINWEISE Nur ein umsichtiger und sachgemäßer Umgang beim Einsatz schützt vor • Dieses Flugmodell ist kein Spielzeug und darf nicht von Kindern/Jugendlichen Personen- und Sachschäden. Sicheres Modell iegen erfordert eine Ausbil- • unter 15 Jahren selbstständig montiert und betrieben werden. Die Montage dungs- bzw.

  • Seite 4: Kontrolle Vor Dem Start

    Modellbau Lindinger GmbH e-Mail: office@lindinger.at www.lindinger.at KONTROLLE VOR DEM START GARANTIEBEDINGUNGEN Revell garantiert, dass dieses Modell zum Zeitpunkt des Vor jedem Start, die korrekten Funktionen des Modells • überprüfen. Dazu den Sender einschalten, dann erst den Kaufs weder Material- noch Fabrikationsfehler aufweist. Empfänger bzw.

  • Seite 5: Lieferumfang

    Modellbau Lindinger GmbH e-Mail: office@lindinger.at www.lindinger.at LIEFERUMFANG ERSATZTEILLISTE Vergleichen Sie den Inhalt mit den Abbildungen. Der Sender ist nur bei der Version RTF enthalten. Bei beschädigten oder Artikel-Nr. Artikel fehlenden Teilen rufen Sie bitte den Service an. FLZA6375 Flächen und Rumpf FLZA6376 Seitenleitwerk FLZA6377...

  • Seite 6: Zusätzlich Erforderliches Zubehör

    Ladegerät geliefert. Bei der Tx-R-Ausführung wird ein LiPo Der ElectriFly LiPo-Lader ist für das Laden von 2S Lithiumpo- 2S1P mit ca. 600 mAh benötigt. In die ERAZE passt der Elec- lymerbatterien über den Balance-Anschluss geeignet. Aus- tri y LiPo mit 600 mAh LiPo (GPMP0820). Andere LiPo Batte- schließlich für das Laden von 2S LiPo-Batterien mit 150 mAh...

  • Seite 7: Laden Des Akkus

    55 x 28 x 82 mm oder Aufblähen. Gewicht OPTIONAL 11.1V POWER SYSTEM Modellbauer, die mehr Leistung für Ihren ERAZE suchen, können einen anderen Akku mit 11.1V 600mAh verwenden. Dieses emp ehlt sich ausschließlich für erfahrene Piloten, LADEN DES AKKUS welche bereits Erfahrungen mit dem enthaltenen 2S LiPo Hier erhalten Sie einen Überblick über das Laden des Akkus...

  • Seite 8: Power Switch, Led Und Batteriealarm

    Modellbau Lindinger GmbH e-Mail: office@lindinger.at www.lindinger.at POWER SWITCH, LED UND BATTERIEALARM Die rote LED sollte leuchten, wenn der Netzschalter nach oben in die Position »ON« bewegt wurde. Wenn die LED ständig leuchtet sollte der Sender ausreichend Leistung für den Flug haben.

  • Seite 9: Empfänger Binden

    Modellbau Lindinger GmbH e-Mail: office@lindinger.at www.lindinger.at ess-Trainer-Funktion haben. 4. Lassen Sie den „LINK” oder „BIND” Knopf am Empfänger los. 3. Legen Sie Lehrer- und Schülersender innerhalb von 1 m 5. Wenn die Bindung erfolgreich war, blinkt die rote LED am Abstand nebeneinander und stellen Sie sicher, dass sich die Empfänger einmal und bleibt anschließend AN.

  • Seite 10: Montieren Des Modells

    Seite der Motorwelle angezogen werden können. Die Haube wird mit starken Magneten am Rumpf gehalten, um Beschädigungen beim Lösen der Haube zu vermeiden. Drücken Sie wie abgebildet mit Ihrem Zeige nger durch die Kühlö nung an der Unterseite der ERAZE die Haube hoch.

  • Seite 11: Ttx404 Einschalten Und Trimmung Zentrieren

    Modellbau Lindinger GmbH e-Mail: office@lindinger.at www.lindinger.at Schneiden Sie ein Stück vom Klettband in der Länge des Bat- terieraums ab. Kleben Sie die raue Seite, wie auf dem Bild zusehen, in das Flugzeug. Drücken Sie den Propeller auf den Prop-Saver und sichern ihn wie abgebildet mit einem O-Ring über beide Schrauben.

  • Seite 12: Ruderausschläge Werkseinstellung

    Modellbau Lindinger GmbH e-Mail: office@lindinger.at www.lindinger.at Drücken Sie den rechten Steuerknüppel nach Links, bewegt sich das rechte Ruder nach unten und das linke Ruder nach oben. Beim Aufsetzen der Haube vergewissern Sie sich, dass weder die Batteriekabel noch die Servokabel eingeklemmt werden. Sollten sich beim betätigen des Höhenruders die beiden Ruder nicht zusammen in die gleiche Richtung bewegen, so ist der Delta-Mischer nicht aktiviert.

  • Seite 13: Zentrierung Der Ruder

    Eine geeignet Stelle dafür ist die Unterseite der Akkuabde- ckung. FLUGBEREITE ERAZE Die ERAZE ist nicht für Anfänger gedacht. Es sollten bereits Erfahrungen mit Querrudergesteuerten Modellen oder Trai- nermodellen vorhanden sein. Wenn Sie unsicher sind, holen Sie sich zur Unterstützung bei den ersten Flügen einen erfah- renen Helfer oder Piloten an Ihre Seite..

  • Seite 14: Reichweitentest

    Trimmeinstellungen am Sender unterstützen und Sie können das Modell im Auge behalten. Nehmen Sie sich bei den ersten Flügen Zeit um mit der Eraze vertraut zu werden. Üben Sie den Geradeaus- und Kurven ug auf einer konstanten Höhe. Pro- bieren Sie den langsamen Über ug in sicherer Höhe, damit Sie sich auf die spätere Landung vorbereiten können.

  • Seite 15: Landung

    Um einen Landean ug durchzuführen, senken Sie die Geschwindigkeit während sich das Modell im Gegenan ug be ndet. Geben Sie so viel Gas, dass die ERAZE die Nase oben behält. Die Regulierung der Höhe erfolgt mit dem Gas. Nimmt das Modell die Nase nach oben, geben Sie etwas Tiefenruder.

  • Seite 16: Konformitätserklärung

    Modellbau Lindinger GmbH e-Mail: office@lindinger.at www.lindinger.at...
