Inhaltszusammenfassung für beier EXM-2

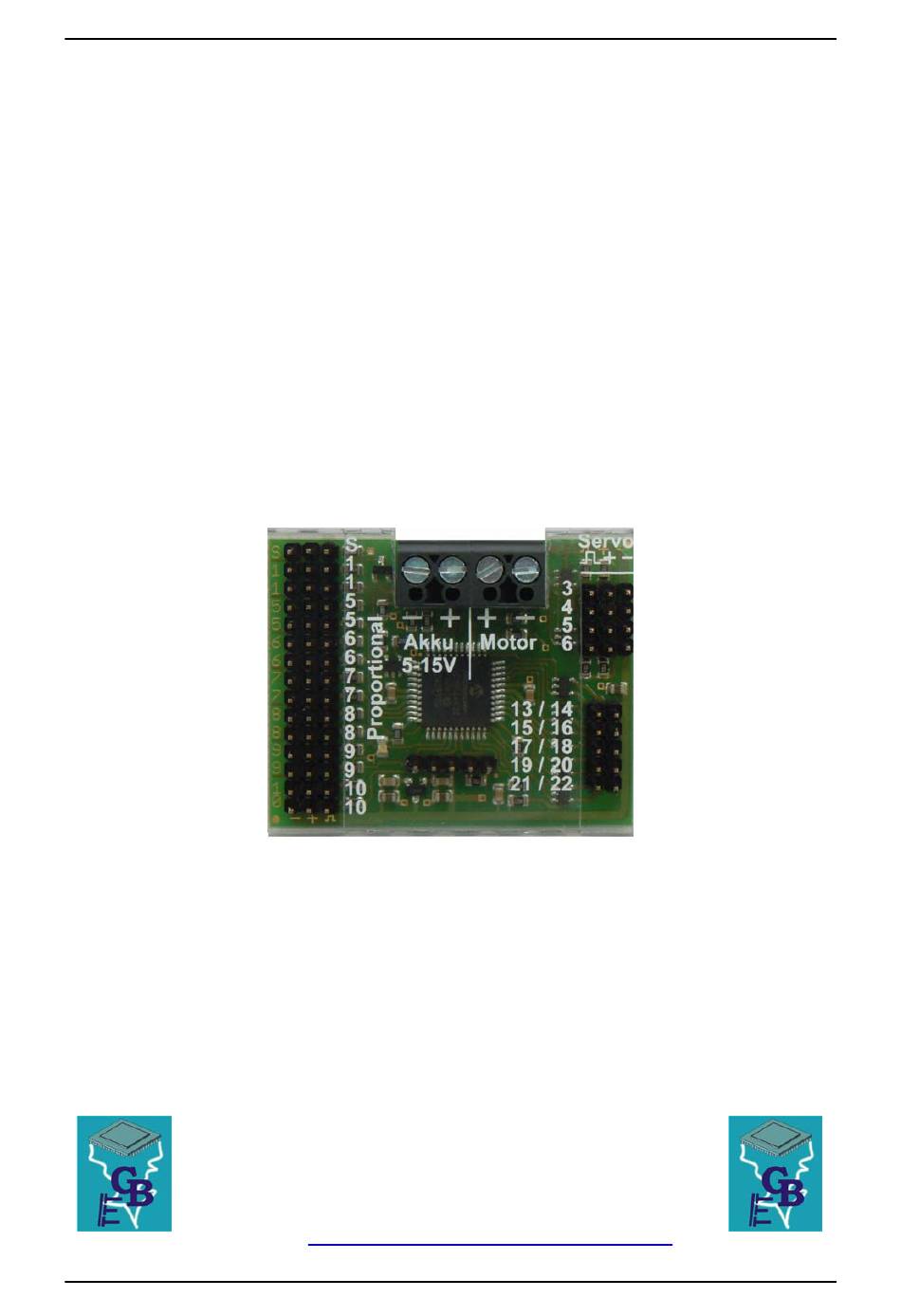

- Seite 1 Erweiterungsmodul EXM-2 Bedienungsanleitung Erweiterungsmodul EXM-2 BEIER-Electronic Winterbacher Str. 52/4, 73614 Schorndorf - Weiler Telefon 07181/46232, Telefax 07181/45732 eMail: modellbau@beier-electronic.de Internet: http://www.beier-electronic.de/modellbau 24.02.2015 BEIER-Electronic...
-
Seite 2: Inhaltsverzeichnis
Aufladung. Berühren Sie daher diese Bauteile nicht, bevor Sie sich „entladen“ haben (z.B. durch einen Griff an einen Heizkörper oder ein anderes geerdetes Gerät). Verdrahtungen dürfen nur im spannungslosen Zustand durchgeführt werden. Für Kinder unter 14 Jahren ist die Inbetriebnahme des EXM-2 nicht geeignet. 24.02.2015 BEIER-Electronic... -
Seite 3: Beschreibung
Servo-Ausgänge des USM-RC-2, auf bis zu 4 Positionen + 1 Grund- stellung positioniert werden. Als Besonderheit bietet das EXM-2 zusätzlich einen kleinen Motorregler, an den ein Motor für einen Nebenantrieb (z.B. Turmdrehen beim Panzer) direkt angeschlossen werden kann. Dieser Motorausgang kann über 3 verschiedene Arten gesteuert werden: 1. -
Seite 4: Technische Daten
Erweiterungsmodul EXM-2 Technische Daten Versorgungsspannung (U 4,0 – 8,4V Gleichspannung (über Empfänger-Versorgungsspannung) Stromaufnahme: Ruhestrom ca. 20mA 7 Stück Proportional-Eingänge: Prop #1 (da dieser auf dem Soundmodul wegfällt) Prop #5 - Prop #10 10 Stück (npn – offener Collector), Schalt-Ausgänge:... -
Seite 5: Anschlussbelegung
Erweiterungsmodul EXM-2 Anschlussbelegung X11 / A- Versorgungsspannung - für Motor X11 / A+ Versorgungsspannung + für Motor (5 – 15V DC) X11 / M- Anschluss für Motor - X11 / M+ Anschluss für Motor + X12 / S Verbindung zum Soundmodul USM-RC-2 X2/1... -
Seite 6: Anschlussplan
Erweiterungsmodul EXM-2 Anschlussplan 6,3A Gaskanal zum Fahrtregler 24.02.2015 BEIER-Electronic... -
Seite 7: Anschluss Des Erweiterungsmodul Exm-2
Anschluss weiterer Proportionalkanäle: Über Servo-Patchkabel können, an die Anschlüsse X12/5 - X12/10, bis zu 6 weitere Kanäle vom RC-Empfänger an das EXM-2 angeschlossen werden. Über diese Kanäle ist es möglich, weitere Funktionen am Soundmodul zu steuern. Diese Anschlüsse sind alle doppelt ausgeführt. Soll z.B. die Servoüberwachung zum Steuern einer Hydraulikpumpe verwenden, können so die Hydraulik-Servos auch... -
Seite 8: Inbetriebnahme
Adern der Fahrtregler-Servokabel getrennt werden. Anschluss der Versorgungsspannung für den Motorausgang: Soll der Motorausgang des EXM-2 verwendet werden, muss an den Klemmen X11/A- und X11/A+ die Versorgungsspannung (5 - 15V) für den Motor angeschlossen werden. Wird der Motorausgang nicht benutzt, braucht hier nichts angeschlossen werden.
