Cooper CG-S Kurzanleitung
Ip-router
Inhaltszusammenfassung für Cooper CG-S

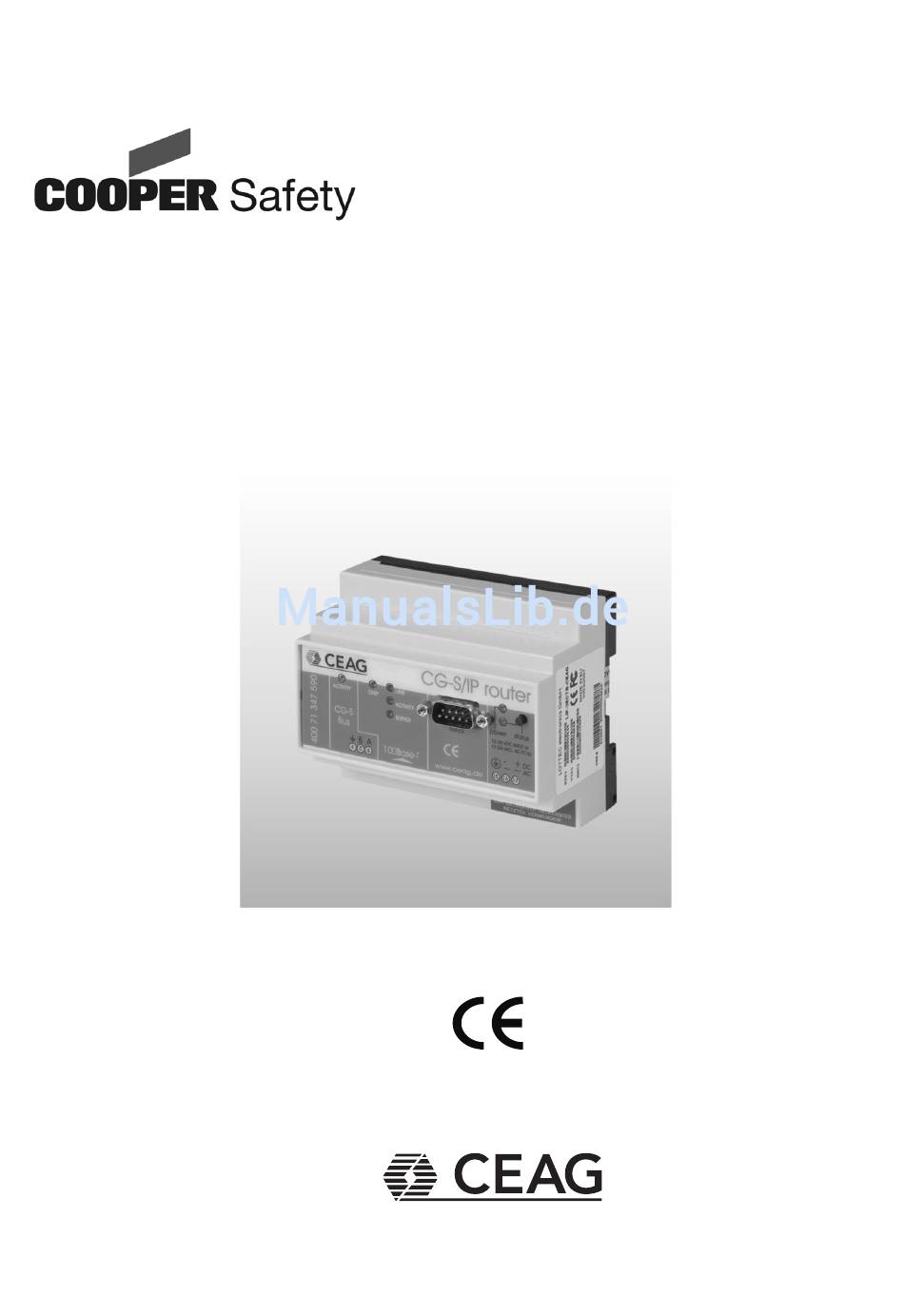

- Seite 1 Kurzanleitung Brief instructions Zielgruppe: Elektrofachkraft Target group: Skilled electricians CG-S / IP-Router 400 71 860 018 (B)
-
Seite 2: Inhaltsverzeichnis
5.10 Statustaster 5.10.1 Laden der Werkeinstellungen 5.11 DIP-Schalter Einstellungen 5.12 Stromversorgung 5.13 Klemmenbelegung 5.13.1 CG-S / IP-Router 5.14 Verkabelung Konsolen-Interface Konsolenanschluss Selbsttest CG-S / IP-Router / Leistungsmerkmale Transport, Verpackung und Lagerung Sicherheitshinweise Transportinspektion Verpackung Lagerung Wartung Entsorgung CEAG Notlichtsysteme GmbH... - Seite 3 DIP Switch Settings 5.12 Power Supply 5.13 Terminal Layout 5.13.1 CG-S / IP-Router 5.14 Wiring Console Interface Console Connection Self Test CG-S / IP-Router / Feature Summary Transport, Packaging and Storage Safety Notes Transport inspection Packaging Storage Servicing Recycling CEAG Notlichtsysteme GmbH...
-
Seite 4: Allgemeines
Kurzanleitung CG-S / IP-Router Allgemeines Dieses Produkt ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, aner- kannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch von diesem Gefahren ausgehen, wenn sie von nicht fachgerecht ausgebil- detem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. -
Seite 5: Aufbau Und Funktion
Auf Seite der CGVision wird ein CG-S / IP-Router platziert, der als Konfigurationsserver konfiguriert ist. Dieser kann bis zu 5 Stk. bzw. 100 Stk. mit Multicast (s. 4.7) CG-S / IP Rou- ter (als Client konfiguriert) verwalten, die auf Seite der CEAG Notlichtsysteme mit STAR- Technolgie (CG2000, ZB-S) installiert werden. -
Seite 6: Installation
Sicherheitsvorschriften, das Gerätesicherheitsgesetz sowie die allgemein anerkann- ten Regeln der Technik. Hardware-Installation Dieses Kapitel gibt Schritt für Schritt Anweisungen, wie der CG-S / IP-Router in einem einfachen Netzwerk in einer LAN-Umgebung zu konfigurieren ist. Schließen Sie ein erdfreies, galvanisch getrenntes 9-24V Netzteil an, verbinden Sie den CG-S-Bus, sowie das Ethernetkabel - wie in Abbildung 1 dargestellt. -
Seite 7: Montage

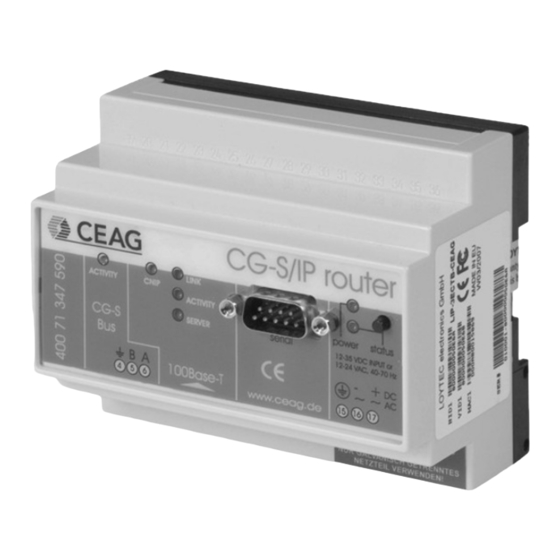

Kurzanleitung CG-S / IP-Router Der CG-S / IP-Router besitzt ein 6 TE breites Tragschienengehäuse nach DIN 43 880: Montage Das Gerät verfügt über eine Halterung zur einfachen und schnellen Rastmontage auf Normschienen nach DIN EN 50 022. Diese ist mittels Schrauben an der Wand zu befestigen. - Seite 8 Abbildung oben) Setzen der wichtigsten IP Adressen. Drücken Sie x, um die neuen IP-Einstellungen zu speichern und starten Sie den CG-S / IP Router durch Drücken von 0 im Hauptmenü neu, damit die neuen Einstellungen in Kraft treten. Der CG-S / IP Router sollte nun soweit konfiguriert sein, dass er in den CN/IP-Kanal am Konfi- gurationsserver aufgenommen werden kann.
-
Seite 9: Ip-Konfiguration Für Ein Client-Gerät Mittels Web-Interface
Geben Sie in Ihrem Webbrowser die Standard IP Adresse 192.168.1.254 des CG-S / IP Router ein. Bitte beachten Sie, dass sich Ihr PC im selben Subnet 192.168.1.xxx wie der CG-S / IP Router befinden muss. Falls sich Ihr PC nicht im selben Subnet 192.168.1.xxx wie der CG-S / IP Routers befindet, geben sie bitte... -
Seite 10: Konfigurationsserver-Einstellungen
CG-S / IP-Router durchgeführt. Konfigurationsserver-Einstellungen Auf Seite der CGVision muss noch ein CG-S / IP Router als Konfigurationsserver für den CN/IP-Kanal konfiguriert werden. Gehen Sie dazu (per Konsole) ins Hauptmenü und wählen den Menüpunkt 7, um ins EIA852 configuration server menu zu gelangen. -
Seite 11: Multicast-Konfiguration
Schreibzugriffe in den Flash-Speicher (leuchtet rot, während in das Flash geschrieben wird). CG-Bus Activity LED (Activity LED am CG-S Bus) Der CG-S Bus Port am CG-S / IP-Router hat eine dreifarbige LED (grün, rot und orange). Die folgende Tabelle zeit die möglichen LED-Modi und ihre Bedeutung. -
Seite 12: Eia-852 Status Led
Falls ein gültiges CG-S Bus-Paket am IP-Kanal empfangen oder gesendet wird, schaltet sich die CNIP LED für 50 ms aus. Nur gültige CG-S / IP-Pakete, die an die IP Adresse des CG-S / IP Routers gesendet werden, können angezeigt werden. Verworfene Pakete oder nicht an den CG-S / IP Routers adressierte Pakete werden nicht angezeigt. -
Seite 13: Statustaster
Alternativ zum Drücken und Halten des Statustasters können die Werkseinstellungen im Menü ”Reset to factory defaults“ mithilfe der Konsole geladen werden. Wichtig: Falls der CG-S / IP Router von einem Ort im Netzwerk an einen anderen Ort im Netzwerk bewegt wird oder größere Umstellungen im Netzwerk vorgenommen wurden wird empfohlen, den CG-S / IP Router auf Werkseinstellungen zurückzusetzen. -
Seite 14: Stromversorgung
Wichtig: Bei Verwendung von geschirmten Netzwerkkabeln ist darauf zu achten, dass der Schirm auf nur einer Seite des Kabels geerdet werden darf. Daher ist der Schirm entweder am CG-S / IP Router mit der entsprechenden Erd- klemme zu verbinden, oder an einer anderen Stelle des Netzwerks, keinesfalls jedoch an mehr als einer Stelle. -
Seite 15: Konsolen-Interface
CG-S Bus Activity LED für 0,5s grün auf. Ist ein Fehler aufgetreten, blinkt die STATUS LED rot und der CG-S / IP Router startet neu. Die Ausgabe auf der Konsole bei einem erfolgreichen Selbsttest sieht wie folgt aus:... -
Seite 16: Cg-S / Ip-Router / Leistungsmerkmale
Als selbstlernender Switch oder als Repeater einsetzbar ¨ Einfache Installation, Auto-NAT, Roaming, DHCP ¨ Eingebauter EIA852 Configuration-Server für 256 Teilnehmer ¨ Eingebauter Webserver zur Konfiguration des CG-S / IP Routers sowie des IP-852 Kanals ¨ MD5 Authentifizierung ¨ Unterstützt SNTP zur Zeitsynchronisierung ¨... - Seite 31 Short Instructions CG-S / IP-Router CEAG Notlichtsysteme GmbH...
- Seite 32 Standorte: CEAG Kundendienst Zentraler Kundendienst Senator-Schwartz-Ring 26 D-59494 Soest E-Mail Kundendienst@ceag.de Telefax 0 2921/69-624 CEAG Notlichtsysteme GmbH Senator - Schwartz - Ring 26 D-59494 Soest Phone +49 29 21/69-870 +49 29 21/69-617 Internet http://www.ceag.de E-Mail info-n@ceag.de...
