Set-Top-Box Installation Wichtige Installationshinweise Seite 4 Installation Kabelnetz TBS Suhr Seite 5 - 7 Installation Glasfasernetz Seite 8 - 10 Fernbedienung Seite 11 Menu-Führung TVmotion Einschalten Seite 12 Hauptmenu Seite 12 Menu TV Seite 12 Erinnerungen setzen Seite 13 Aufnahme...
Sicherheitshinweise - wichtige Hinweise Sie finden auf diesen beiden Seiten wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss der Set-Top-Box. Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Netzkabel Feuchtigkeit, Sonnenein- Achten Sie darauf, dass das Netzkabel strahlung, Wärme, offene (Stromversorgungskabel) nicht beschädigt Flammen...
Entsorgung Stellen Sie keine Gegenstände auf das Gerät. Halten Sie einen Freiraum, sofern in den Kapiteln Elektronische Geräte gehören nicht „Anschluss und Inbetriebnahme“ bzw. „Monta- in den Hausmüll, sondern müssen ge“ der mitgelieferten Anleitung nichts anderes fachgerecht entsorgt werden. Bitte angegeben ist, von mindestens 10 cm über, 2 cm geben Sie dieses Gerät am Ende sei- zu jeder Seite und 5 cm hinter dem Gerät ein,...
Wichtig: Set-Top-Box Installation Kabelnetz der TBS Strom AG Wenn Sie das Fernsehsignal von der TBS Strom AG in folgenden Gemeinden beziehen, dann folgen Sie bitte den Installati- onsanweisungen auf den Seiten 5 - 6. Glasfasernetze der TBS Strom AG Wenn Sie das Fernsehsignal übers Glasfasernetz in folgenden Gemeinden beziehen, dann folgen Sie bitte den Installations- anweisungen auf den Seiten 8 - 9.
Set-Top-Box Installation Kabelnetz Vorderseite: TV/Radio Rückseite: RF-Input Ethernet USB 2. 0 Scar t Vi deo RF-Output 230 Vo lt / 50/60 Hz Optica l HDM I USB 2. 0 IR-Senso r HDTV-Variante: Verbinden Sie mit dem HDMI-Kabel die Set-Top-Box mit dem Fernseher. TV-Geräte mit dem Logo „HDready“ oder „Full HD“...
RF-Input Ethernet USB 2. 0 HDM I Scar t Vi deo RF-Output 230 Vo lt / 50/60 Hz USB 2. 0 Optica l IR-Senso r Radio ariante 3 ariante 2 ariante 1 3 Loch-Dose / Wiclic Anschluss 3 Loch-Dose / F-Anschluss 2 Loch Dose Stromverbindung: RF-Input...
RF-Input Ethernet USB 2. 0 HDM I Scar t Vi deo RF-Output 230 Vo lt / 50/60 Hz USB 2. 0 Optica l IR-Senso r Anschlussoptionen für Digital-Audio- und HiFi-Anlagen HiFi-Anlage an Set-Top-Box anschliessen Verbinden Sie die Audio-L/R-Buchsen der Set-Top-Box per Cinch-Kabel mit der Audio IN-Buchse der HiFi-Anlage. Digital-Audio-Anlage an Set-Top-Box anschliessen Verbinden Sie die S/PDIF-Buchse der Set-Top-Box mit Hilfe eines optischen Kabels (Toslinkkabel) mit der Digital-Audio- Anlage um eine bessere Klangqualität zu erreichen.
Set-Top-Box Installation Glasfasernetz Vorderseite: TV/Radio Rückseite: Ethernet USB 2. 0 Scar t Vi deoL IR-Senso r 230 Vo lt / 50/60 Hz Optica l HDM I USB 2. 0 HDTV-Variante: Verbinden Sie mit dem HDMI-Kabel die Set-Top-Box mit dem Fernseher. TV-Geräte mit dem Logo „HDready“ oder „Full HD“...
Installation Eine Installation bzw. Verkabelung muss individuell anhand der bestehenden Hausinstallation vorgenommen werden. Wenden Sie sich bitte für weitere Informationen direkt an ziknet. Qualität des Netzwerkkabels Falls Sie ein eigenenes Netzwerkkabel verwenden, beachten Sie bitte, dass es mindestens der Kat. 5 oder höher ent- spricht.
Seite 11
HiFi-Anlage/Verstärker anschliessen: Ethernet USB 2. 0 Scar t Vi deoL IR-Senso r 230 Vo lt / 50/60 Hz Optica l HDM I USB 2. 0 Anschlussoptionen für Digital-Audio- und HiFi-Anlagen HiFi-Anlage an Set-Top-Box anschliessen Verbinden Sie die Audio-L/R-Buchsen der Set-Top-Box per Cinch-Kabel mit der Audio IN-Buchse der HiFi-Anlage. Digital-Audio-Anlage an Set-Top-Box anschliessen Verbinden Sie die S/PDIF-Buchse der Set-Top-Box mit Hilfe eines optischen Kabels (Toslinkkabel) mit der Digital-Audio- Anlage um eine bessere Klangqualität zu erreichen.

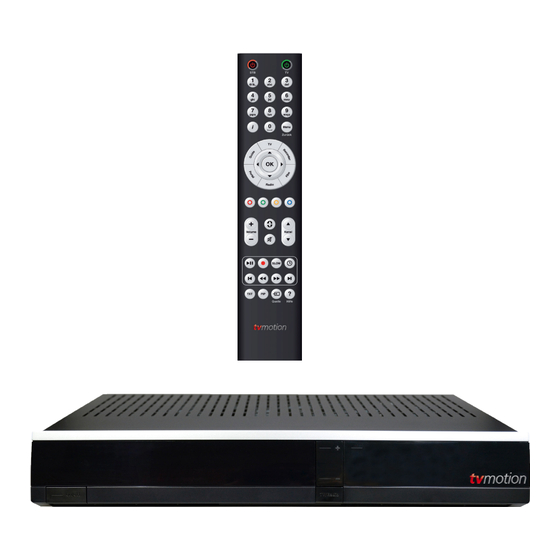

Fernbedienung Haupttasten (1) STB Set-Top-Box Ein-/Ausschalten (2) TV Ein-/Ausschalten TV Mode (3) NUMERISCHE ZIFFERN Kanalwahl, Eingabe PINCode (4) INFO Öffnet die Infoansicht für weitere Informationen (5) TV Menü verschwindet und TV Sender wird wieder angezeigt (6) GUIDE Elektronische Programmübersicht (16) (7) PFEILTASTEN Navigation im Menü...
Menu-Führung tvmotion Software Update - Wichtiger Hinweis! Gelegentlich wird Ihre Set-Top-Box durch einen Download mit der neusten Software-Version aktualisiert. Bitte schalten Sie während eines Updates die Box nicht aus oder trennen Sie diese nicht vom Stromnetz. Ein Verbindungsunterbruch während eines Updates kann unter Umständen dazu führen, dass die Box nicht mehr gestartet...
Drücken Sie die Taste direkt aus einer Live-Sendung, so erschei- nen für 5 sec. in einem Untermenu Informationen zur laufenden Sen- dung. Es wird der Sender, das Datum, die Uhrzeit sowie der Name der laufenden und nachfolgenden Sendung angezeigt. Mit der Taste «Halt auf Verlangen»...
Halt auf Verlangen (Voraussetzung Option Halt auf Verlangen) Mit der Taste «Halt auf Verlangen» haben Sie die Möglichkeit, jede Sendung anzuhalten und mit der gleichen Taste an gleicher Stel- le weiter zu schauen. Bitte beachten Sie: Ab jetzt schauen Sie eine Sendung zeitversetzt.
Aufnahmen planen «Über Programm-Guide» Drücken Sie nach Anwahl der Option ‚Programm-Guide’. Sie gelangen in die Senderübersicht mit dem Titel ‚Über Programm- Guide’. Mit den Kanal Pfeil-Tasten auf der Fernbedienung wechselt die Senderanzeige seitenweise. Wählen Sie mit den den Pfeil- Tasten den Sender aus, in dem die zu aufnehmende Sendung ausgestrahlt wird und drücken Sie Sie gelangen in die Programmübersicht des entsprechenden Sen-...
Serienaufnahmen (Voraussetzung Option «Re- corder») Serienaufnahmen können über das Menu REC / Aufnahme planen / Über Programm Guide oder über das Menu „GUIDE“ erfolgen. Wählen Sie unter REC / Aufnahmen planen / das Menu „Über Programm Guide“ den Sender mit der Serie aus, die Sie aufnehmen wollen.
Seite 18
Falls die Speicherkapazität für die Aufnahme der gewünschten Anzahl Folgen der Serie nicht ausreicht wird die Aufnahme erst aktiviert, wenn Sie genügend Speicherkapazität zur Verfügung steht (Aufzeichnungen löschen oder zusätzlich Speicherplatz abonnieren: siehe unter dem „REC / REC-Zeit anpassen). Bestätigung, dass die Serienaufnahme programmiert wurde. Nach der Bestätigung werden alle programmierten Serienaufnahme angezeigt mit der Zusatzinformation über die Anzahl der bereits aufgezeichneten Folgen und der noch geplanten Folgen (Beispiel:...
Seite 19
Es erscheint das Untermenü „Aufnahme“ mit folgenden veränder- baren Eingabefeldern: • Datum • Beginn (Uhrzeit) der Sendung sowie Ende der Sendung • Vor- respektive Abspannzeit in Minuten • Wiederholung • Anzahl Zudem wird angegeben wie gross die noch verfügbare Aufnahme- kapazität in Stunden beträgt und wie viele Stunden für die geplante Aufnahme benötigt werden.
Seite 20
Nach Drücken der Taste werden die geplanten Sendungen angezeigt. Serienaufnahmen können auch direkt über den GUIDE program- miert werden. Serien sind im GUIDE mit dem Zeichen mar- kiert. Zur Aufnahme programmierte Serien sind mit dem Zeichen markiert. Bei jeder Serienaufnahme wird angezeigt, wie viele Folgen bereits aufgezeichnet wurden und wie viele noch geplant sind.
REC-Zeit anpassen Im Menu „REC-Zeit anpassen“ kann die standardmässig zur Verfü- gung gestellte Recording Zeit (100 Stunden) verändert werden. Im Untermenu „REC-Zeit anpassen“ haben Sie die Möglichkeit, zusätzliche Recording-Zeit zu abonnieren oder zu kündigen. Bitte beachten Sie, dass zusätzlich Recording-Zeit jederzeit abonniert aber auch jederzeit wieder gekündigt werden kann.
Radio Über die Taste auf der Fernbedienung gelangen Sie in das Menu ‚Radio’ mit einer Liste der Radioprogramme. Mit den Kanal Tasten auf der Fernbedienung wechselt die Senderanzeige seiten- weise. Wählen Sie mit den Tasten den Sender aus und drücken .
Bezahlkanäle Im Untermenu Bezahlkanäle werden sämtliche zahlpflichtigen Zusatzpakete aufgelistet und mittels grünem oder rotem Button der Status angezeigt: • Aktiv / Grün: Dieses Paket haben Sie abonniert • Nicht Aktiv / Rot: Dieses Paket haben Sie nicht abonniert Mit der Taste können Sie das aktive Paket kündigen.
Replay Einblendung Falls die Option «Aktiviert» ist, weist Sie TVmotion bei einem Ka- nalwechsel von einem «Replay»-Programm auf ein Live-Programm mit der Frage «Wollen Sie wirklich den Kanal wechseln?» darauf hin, dass Sie das «Replay»-Programm nach dem Programmwechsel nicht wieder an der gleichen Stelle weiterschauen können, sondern die Sendung wieder von vorne beginnt.
Nach Drücken des Menu’s «Sender festlegen» erscheint die Liste aller verfügbaren Programme. Ein «X» im Rechteck auf der rechten Seite des Sender markiert, dass er in der Favoritenliste nicht verfüg- bar ist. Falls Sie einen Sender, der mit einem «X» markiert ist in die Liste aufnehmen wollen, müssen Sie die Taste drücken.
Radio Setup Im Radio-Setup haben Sie die gleichen Einstellungsmöglichkeiten wie beim TV-Setup: • Festlegen der Reihenfolge der Radioprogramme • Erstellen / Ändern der Favoritenliste Recorder Setup Wählen Sie das Menu «Recorder» um die Vor- und Abspannzeit festzulegen. Mit der Vor- respektive Abspannzeit bestimmen Sie die Zeit in Minuten, die vor dem geplanten Beginn der Sendung die Aufnahme bereits starten soll, respektive die Zeit, die nach Ende der Sendung weiter aufgezeichnet werden soll.
Sicherheit Im Menu «Sicherheit» bestimmen Sie die Einstellungen für den Jugendschutz und können sowohl den PIN als auch den E-PIN ändern. Mit dem Jugendschutz kann der Zugriff auf erotische und gewalt- tätige Inhalt verhindert werden. Bitte beachten Sie: Standardmäs- sig ist der Jugendschutz aktiviert. Wird eine Set-Top-Box neu gestartet, neu gebootet oder neu ange- schlossen, wechselt der Jugendschutz beim nächsten Einschalten bzw.
In diesem Menu können Sie standardmässig auf «6666» festgeleg- ten E_PIN ändern. Dieser PIN ist für Anpassungen des Jugenschutzes benötigt. Falls Sie den Standard- E_PIN geändert und vergessen haben, kontaktie- ren Sie bitte den Support der ziknet Abteilung. Speichern der Eingaben durch Drücken der Taste. Seite 27...
Portal Im Portal haben Sie die Möglichkeit auf interessante Internetsei- ten zu zugreifen. Das Angebot wird stetig erweitert. Zur Zeit sind folgende Anwendungen aufgeschaltet: • Homepage (Netzbetreiber) • Meteo • SBB Auskunft • Nachrichten • Sudoku Homepage • Fotoalben Hinweis: Eine sinnvolle Nutzung dieser Funktion setzt ein Keyboard voraus (Bedienung s.
Homepage / SBB Auskunft Hier sind die beiden Homepages von der ziknet und der Fahrplan von der SBB verlinkt. Hinweis: Eine sinnvolle Nutzung dieser Funktion setzt ein Keyboard voraus (Bedienung s. Seite 25 ff). Sudoku Knobelspass für jung und alt.
Film Im Menu «Film» bieten wir Ihnen den Zugriff auf die Videothek. Im Untermenu «Zur Videothek» sehen Sie die neuen Filme und die Top 7 der aktuellen Woche. Sie können über Ihren PIN-Code einen Film für 24 Stunden mieten. Filme, die Sie angefangen haben zu schauen, werden mit der Rest- laufzeit angegeben.
Vorgemerkte Filme Listet Ihnen alle von Ihnen vorgemerkten Filme auf. Mit der Taste blenden Sie Filme ab 18 Jahren ein- respektive aus und mit Taste können Sie vorgemerkte Filme löschen. Meine geliehenen Filme Auf dieser Menuseite werden alle Filme aufgelistet, die Sie geliehen haben sowie die restliche Mietdauer in Stunden.
Prüfen Sie das Branding der Fernbedienung. Ist das Logo im unteren Teil der Fernbedienung nicht identisch mit der abgebildeten Fernbedienung oder wurde eine unterschiedliche Fernbedienung ausgeliefert, stimmen in dieser Anleitung die beschriebenen Funktionen und Codes nicht. Vielen Dank für Ihr Verständnis Ihr ziknet Team Seite 32...
Programmierung der Fernbedienung für Ihr Fernsehgerät (optional) Funktionsanzeige der Fernbedienung: TV-Mode: das LED leuchtet bei jeder Tastenbetätigung grün. STB-Mode: das LED leuchtet bei jeder Tastenbetätigung rot. Standardmässig ist der STB-Mode aktiviert. Das LED leuchtet solange eine Taste gedrückt wird (ausgenommen Programmiermode). Die Umschaltung zwischen STB und TV erfolgt über die Tasten Umschalten in den TV - Mode: •...
Programmierung der Fernbedienung für Ihr Fernsehgerät (optional) Kopplung der Fernbedienung mit den Fernseher Programmierung mit der Code-Tabelle Schalten Sie Ihr TV Gerät ein. Drücken Sie gleichzeitig die Tasten auf der Fernbedienung (mind. 5 Sekunden) bis die LED 2x blinkt. Wählen Sie entsprechend Ihrem TV-Gerät (Marke) den entsprechenden 4-stelligen Code aus der Codetabelle (z.B: Sony) und geben Sie diesen ein.
Persönliches Identifizierungspasswort E_PIN: Erwachsenen Passwort Support Bei technischen Fragen und Problemstellungen stehen wir Ihnen gerne zur Verfügung: ziknet Schalter Mühleweg 1, 5034 Suhr Öffnungszeiten: Montag: 09:00 bis 18:00 Uhr Dienstag bis Freitag: 09:00 bis 12:00 Uhr und 13:00 bis 17:00 Uhr...
