Einbau-und einstellanleitung.

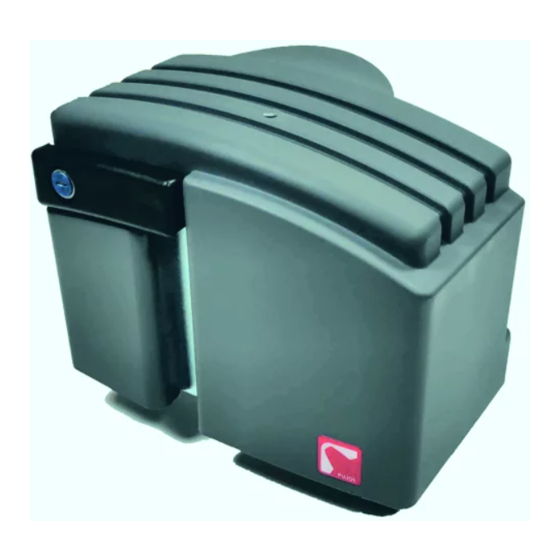

mini marathon
Receptor integrado + conector tarjeta TRV + kit
batería (opcional).
Récepteur Intégré + connecteur carte TRV + Kit
batterie (optionnel)
Ricettore Integrato + connettore scheda
TRV + Kit batteria (opzionale)
Integrated receiver + TRV card
connector + Battery Kit (optional)
Receptor integrado + conector placa TRV + Kit
bateria (opcional).
Integrierter Empfänger + Stecker für TRV-Karte +
Batterie-Set (optional).
service@pujol.com
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Pujol mini marathon
Inhaltszusammenfassung für Pujol mini marathon
- Seite 1 Intructions de montage et de reglage. Istruzioni per l’installazione e la regolazione. Installation and ajustament instructions. Instruções de instalação e afinação. Einbau-und einstellanleitung. mini marathon Receptor integrado + conector tarjeta TRV + kit batería (opcional). Récepteur Intégré + connecteur carte TRV + Kit batterie (optionnel)
-
Seite 49: Bedingungen Für Die Vorgesehene Nutzung
Aufbau befestigt sein muss. Außerdem müssen die in Punkt "21“ genannten Sicherheitsvorrichtungen installiert werden. 10. Pujol Muntalà übernimmt keinerlei Haftung hinsichtlich der Sicherheit und des störungsfreien Betriebs der Automatik, sofern bei der Installation Bauteile verwendet werden, die nicht im Hause Pujol Muntalà hergestellt wurden. -
Seite 50: Technische Spezifikationen
Zum Schutz des Nutzers muss jede Stelle, an der ein Risiko durch Quetschungen, Abscheren oder Mitschleifen entstehen könnte, beseitigt oder abgesichert werden. Pujol Muntalà weist darauf hin, dass das Schiebetor am Ende der Lauflängen gemäß UN 12445 über mechanische Sicherheitsanschläge verfügen soll, damit von ihm keinerlei Risiko ausgeht. -
Seite 51: Funktionen Der Dip-Switches
Durch Drehen des Kraftpotenziometers im Uhrzeigersinn übt das Tor zunächst mehr Kraft aus, wenn der Hall- Sensor die Überbelastung entdeckt, bevor es stillsteht und die Bewegung umkehrt. Durch Drehen gegen den Uhrzeigersinn wird der Sensor hinsichtlich der Wahrnehmung eines Hindernisses empfindlicher. Weniger Kraft Mehr Kraft Menos automatismos pujol - 51 - deutschland... -
Seite 52: Regulierung Der Dämpfung
Fußgängerdurchgang programmiert. Der sanfte Stopp und die Zeit bis zum Autozulauf bleiben dieselben, die zuvor schon programmiert wurden. Handelt es sich um einen miteinem Taster gespeicherten Sender, betätigt der nächste Taster desselben Senders das Öffnen für den automatismos pujol - 52 - deutschland... - Seite 53 Wähler Nr. 5 in OFF-Position befindet. SICHERHEITSKONTAKT 1 (NC) / SCHUTZBAND MIT 8,2 kOhm (Mikroschalter Nr.4) Mit dem Wähler Nr. 4 kann man den Sicherheitseingang als Fotozelle beim Öffnen oder als ohmsches Schutzband beim Schließen auswählen. automatismos pujol - 53 - deutschland...
-
Seite 54: Anschluss Fotozelle Beim Öffnen
Bestätigung des Speichervorgangs durch ein Signal der roten Anzeige-LED sowie durch einen Piepton. Die Anlage verlässt den Speichermodus automatisch 10 Sekunden nachdem sie den letzen Code empfangen hat. Dies wird durch das Erlöschen der roten Anzeige-LED und zwei kurze Pieptöne signalisiert. automatismos pujol - 54 - deutschland... - Seite 55 2. Das erste, pyramidenförmige Teil herausnehmen und dabei vermeiden, dass das rechteckige Teil mit den Drähten herauskommt. 3. Das rechteckige Teil, das den Hall-Sensor und die Drähte enthält, etwas neigen und entfernen. 4. Zum Einbau des neuen Hall-Sensors die oben beschriebenen Schritte in umgekehrter Reihenfolge ausführen. automatismos pujol - 55 - deutschland...
-
Seite 56: Problembehebung
Spannungswahl Funk funktioniert nicht. Anmerkung: Funktioniert das Tor nach all diesen Lösungsversuchen noch immer nicht, sollte die elektronische Ausstattung ersetzt oder mit unserem technischen Dienst Kontakt aufgenommen werden. Kundendients automatismos@pujol.com 34-9 02 199 947 automatismos pujol - 56 - deutschland... -
Seite 57: Erlöschen Der Garantie
KUNDENDIENST GARANTIEZEITRAUM Automatismos Pujol leistet für einen Zeitraum von 2 Jahren ab Lieferdatum eine Garantie für jegliche Fabrikationsfehler der hergestellten Antriebsvorrichtungen für Türen, elektrische Anlagen und Zubehör. VERPFLICHTUNGEN Automatismos Pujol verpflichtet sich zur Übernahme von Reparaturen von Anlagen mit Garantie, wobei die entsprechenden Anlagen und Geräte zuvor einer Überprüfung durch unsere technische Abteilung unterzogen... - Seite 58 - 14...
