Montageanleitung 3° Lösung mit FH-40 Slim
Benötigte Komponenten: Multifeedschiene MFS-3/4 (Art-Nr. 350050), LNB-Halter FH-40 Slim (Art-Nr. 350054), Slim-Line-
LNB TIQD 001 (Art-Nr. 304476)
Triax GmbH
Karl-Benz-Straße 10
72124 Pliezhausen
Tel: +49 7127 92 34 398
info-vertrieb@triax-gmbh.de
www.triax-gmbh.de

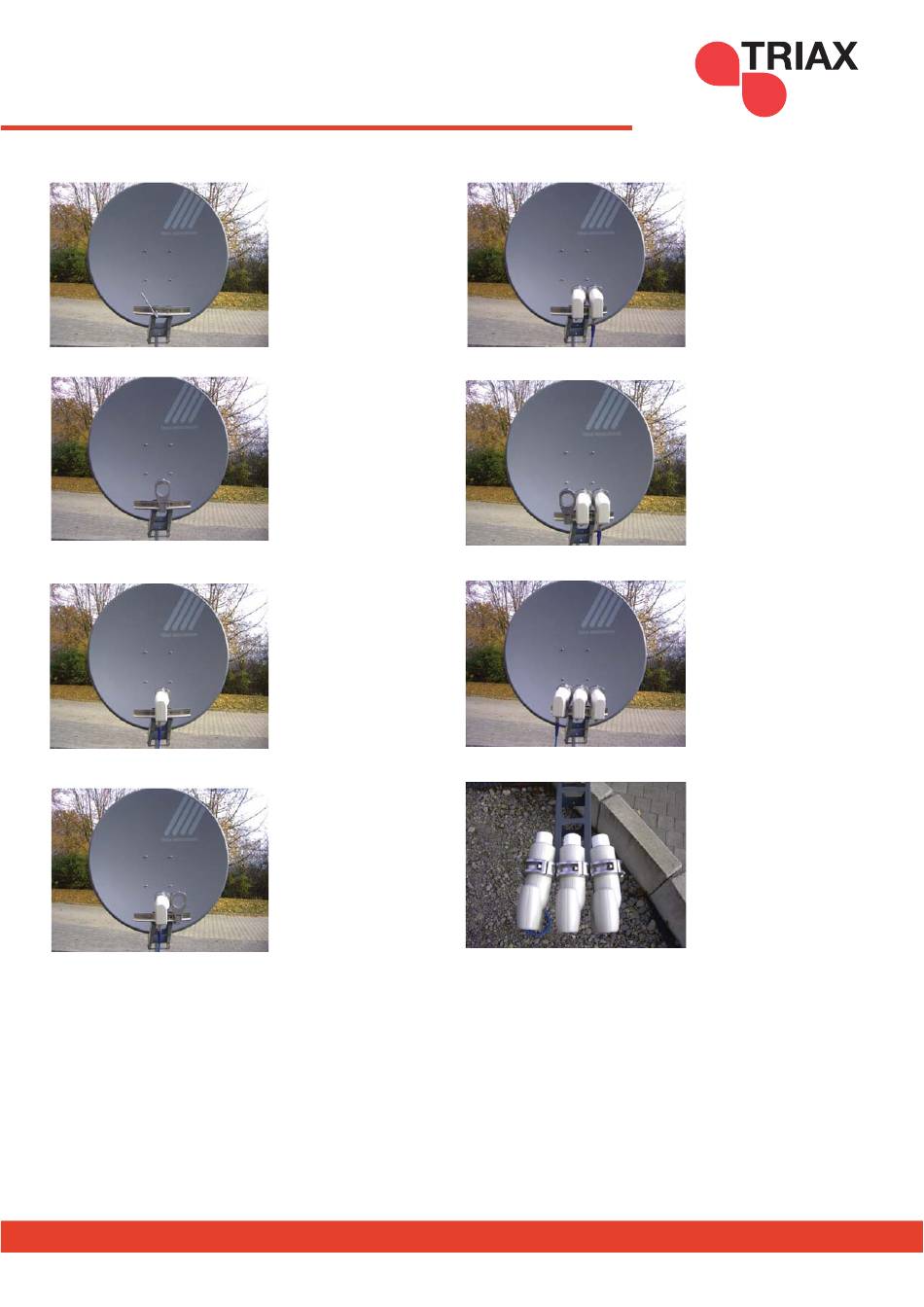

Schritt 1
Montieren Sie die
MFU-Schiene
Schritt 2
Bringen Sie einen
FH-40 Slim Feedhal-
ter zentriert an
Schritt 3
Setzen Sie das LNB
ein und messen Sie
den Spiegel auf 16°
Ost ein
Schritt 4
Bringen Sie einen
weiteren FH-40 Slim
rechts neben dem
Ersten an
19°
16°
13°
Triax Austria GmbH
Oberer Paspelsweg 6-8
A-6830 Rankweil - Brederis
Tel: +43 5522 30 70
verkauf@triax.at
www.triax.at
Schritt 5
Setzen Sie das LNB
ein und messen Sie
es auf 13° Ost ein
Schritt 6
Bringen Sie einen
weiteren FH-40 Slim
links neben dem
Ersten an
Schritt 7
Setzen Sie das LNB
ein und messen Sie
es auf 19° Ost ein
Fertig
So sieht Ihre fertige
Installation aus!
