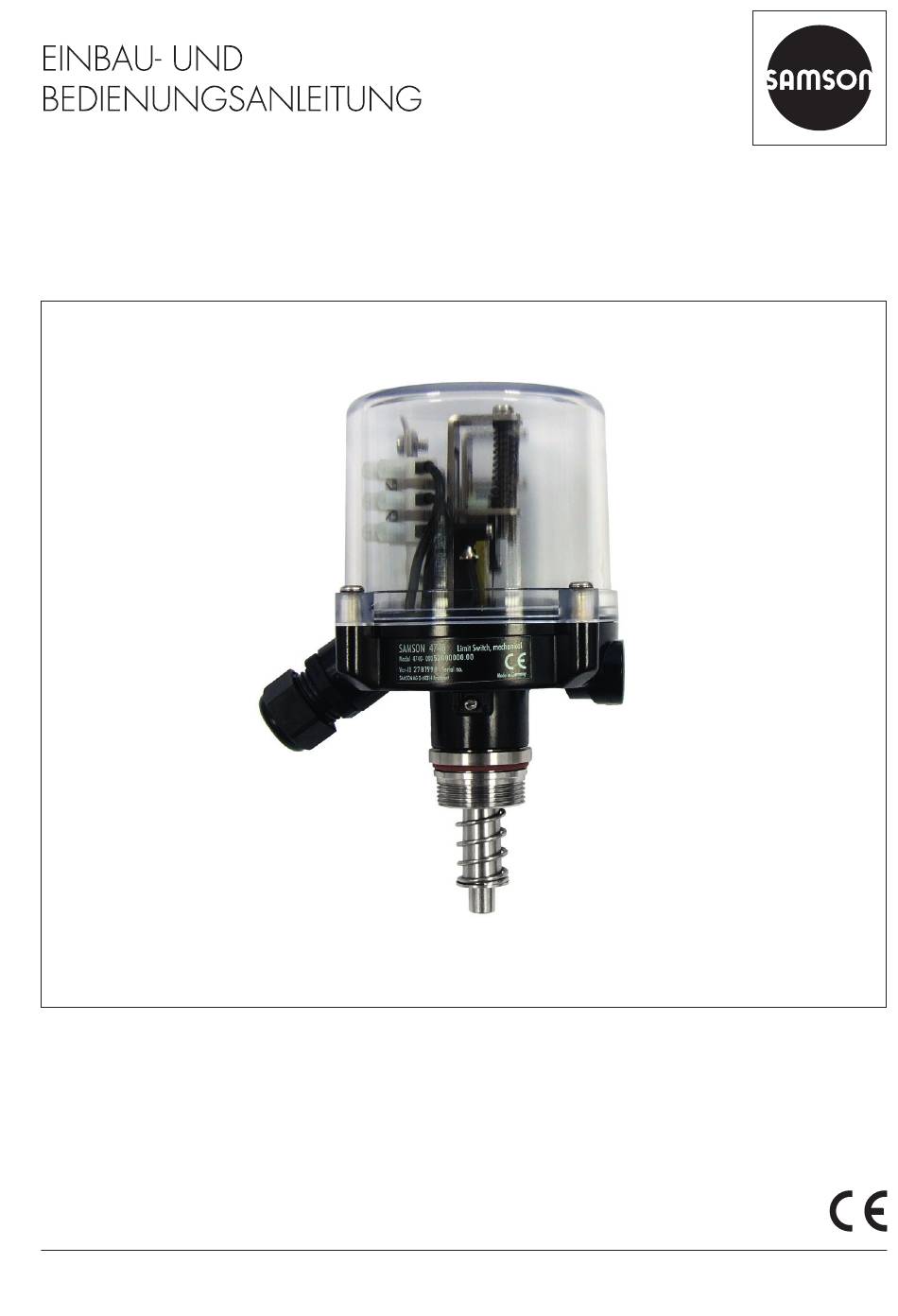

- Seite 1 EB 8357 Originalanleitung Elektrischer Grenzsignalgeber Typ 4740 Ausgabe Januar 2015...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samson.de). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Geräten bei.
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Sicherheitshinweise ..............5 Kennzeichnungen am Gerät ................6 Typenschild ....................6 Artikelcode ....................6 Aufbau und Wirkungsweise ................7 Ausführungen ....................7 Technische Daten ...................8 Maße in mm ....................9 Montage und Inbetriebnahme ..............10 4.1 Anbau an Ventil Typ 3353 und Typ 3354 ............10 4.1.1 Anbausatz vorbereiten .................10 4.1.2 Anbau an das Stellventil ................12 4.2 Anbau an pneumatischen Antrieb Typ 3379 ..........14 4.2.1... -
Seite 5: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise 1 Allgemeine Sicherheitshinweise Beachten Sie zu Ihrer Sicherheit die folgenden Hinweise zur Montage, Inbetriebnahme und zum Betrieb des Grenzsignalgebers: Î Das Gerät darf nur von Fachpersonal, das mit der Montage, der Inbetriebnahme und dem Betrieb dieses Produkts vertraut ist, montiert und in Betrieb genommen werden. Fachpersonal im Sinne dieser Einbau- und Bedienungsanleitung sind Personen, die auf- grund ihrer fachlichen Ausbildung, ihrer Kenntnisse und Erfahrungen sowie ihrer Kennt- nisse der einschlägigen Normen die ihnen übertragenen Arbeiten beurteilen und mögli-... -
Seite 6: Kennzeichnungen Am Gerät
Kennzeichnungen am Gerät 2 Kennzeichnungen am Gerät 2.1 Typenschild SAMSON 4740 Limit Switch Model 4740- Var-ID Serial no. SAMSON AG D-60314 Frankfurt Made in Germany Kennzeichnung mit/ohne Magnetventil Kennzeichnung Näherungsschalter induktiv/mechanisch Artikelcode Var.-ID Seriennummer 2.2 Artikelcode Grenzsignalgeber Typ 4740- 0 Bauart Induktiver Näherungssensor Typ NCB2-V3-N0... -
Seite 7: Aufbau Und Wirkungsweise
Stellventil fährt in die Si- cherheitsstellung. Die Schaltpunkte der Grenzkontakte können nachträglich innerhalb des Hubbereichs ver- ändert werden, vgl. Kap. 5.1, Seite 20 . 3.1 Ausführungen Der Grenzsignalgeber Typ 4740 ist in zwei Ausführungen erhältlich: − mit induktiven Näherungsschaltern − mit Mikroschaltern Bild 1: Grenzsignalgeber Typ 4740 mit optio- nalem Magnetventil auf Schrägsitzventil Typ 3353 EB 8357... -
Seite 8: Technische Daten
Kennzeichnungen am Gerät 3.2 Technische Daten Elektrischer Grenzsignalgeber Typ 4740 Hubbereich 0 bis 15 mm Umgebungstemperaturbereich –20 bis +65 °C Schutzart IP 65 Ausführung mit induktiven Näherungsschaltern Nennspannung 8,2 V DC über Trennschaltverstärker nach DIN EN 60947-5-6 Ausführung mit Mikroschaltern Schaltleistung 250 V AC, 16 (6) A Option: 3/2-Wege-Magnetventil Nennspannung 24 V DC Leistung 1,5 W Durchfluss 55 l /min (K = 0,035) Maximaler Betriebsdruck 7 bar... -
Seite 9: Maße In Mm
Kennzeichnungen am Gerät 3.3 Maße in mm M20 x 1,5 Ø94 EB 8357... -
Seite 10: Montage Und Inbetriebnahme
Montage und Inbetriebnahme 4 Montage und Inbetriebnahme Grenzsignalgeber mit Mikroschaltern Î Gewindebuchse (2) mit der Kante (2.2) nach unten auf die Stange des An- 4.1 Anbau an Ventil Typ 3353 schlussstücks (3.1) schrauben, dazu mit und Typ 3354 der Schraube im Inneren des Anschluss- stücks gegenhalten. - Seite 11 Montage und Inbetriebnahme Gewindebuchse Fase Kante Anschlussstück Stange Hülse Distanzstück Anbausatz für Grenzsignalgeber Anbausatz für Grenzsignalgeber mit induktiven Näherungsschaltern mit Mikroschaltern Bild 2: Anbausatz 1400-9922 EB 8357...
-
Seite 12: Anbau An Das Stellventil
Montage und Inbetriebnahme 4.1.2 Anbau an das Stellventil Stellventile mit der Sicherheitsstellung „Ventil ZU“ (FA/NC) Î vgl. Bild 3 1. Antriebsstange ausfahren (Antrieb belüf- ten). WARNUNG 2. Sichtfenster (5.1) mit Hilfe eines Maul- Verletzungsgefahr durch vorgespannte Fe- schlüssels (SW 32) oder einer Zange dern am Anschlussstück! vom Antrieb (5) lösen und abnehmen. - Seite 13 Montage und Inbetriebnahme Grenzsignalgeber Sicherungsschraube Schalter Gewindebuchse Anschlussstück Antrieb Sichtfenster Kappe Bild 3: Anbau des Grenzsignalgebers ans Stellventil EB 8357...
-
Seite 14: Anbau An Pneumatischen Antrieb Typ 3379
Montage und Inbetriebnahme 4.2 Anbau an pneumatischen Antrieb Typ 3379 Info Für den Anbau an den pneumatischen An- trieb Typ 3379 ist der Anbausatz 1402- 1067 erforderlich. 4.2.1 Anbausatz vorbereiten Î vgl. Bild 4 WARNUNG Schnittverletzungen durch scharfkantiges Gewinde! Anschlussstück nicht am Gewinde anfassen! Grenzsignalgeber mit induktiven Nähe- rungsschaltern Î... - Seite 15 Montage und Inbetriebnahme Gewindebuchse Fase Kante Anschlussstück Stange Anbausatz für Grenzsignalgeber Anbausatz für Grenzsignalgeber mit induktiven Näherungsschaltern mit Mikroschaltern Bild 4: Anbausatz 1402-1067 EB 8357...
-
Seite 16: Anbau An Den Antrieb
Montage und Inbetriebnahme 4.2.2 Anbau an den Antrieb Î vgl. Bild 5 1. Sichtfenster (5.1) des Antriebs (5) mit Hilfe eines Maulschlüssels (SW 32) oder einer Zange vom Antriebsoberteil lösen und abnehmen. 2. Kappe (5.2) von der Antriebsstange ab- ziehen. 3. Vorbereitetes Anschlussstück (vgl. Kapi- tel 4.2.1) von oben in den Antrieb (5) einschrauben. - Seite 17 Montage und Inbetriebnahme Grenzsignalgeber Sicherungsschraube Schalter Gewindebuchse Anschlussstück Antrieb Sichtfenster Kappe Bild 5: Anbau des Grenzsignalgebers an den Antrieb Typ 3379 EB 8357...
-
Seite 18: Installation
Montage und Inbetriebnahme 4.3 Installation 4.3.1 Elektrischer Anschluss Ausführung mit induktiven Näherungsschaltern GEFAHR Lebensgefahr durch Stromschlag! Bei der elektrischen Installation sind die ein- schlägigen elektrotechnischen Vorschriften und die Unfallverhütungsvorschriften des Be- 41 42 51 52 81 82 stimmungslandes zu beachten. In Deutsch- land sind dies die VDE-Vorschriften und die –... -
Seite 19: Pneumatischer Anschluss
Montage und Inbetriebnahme 4.3.2 Pneumatischer Anschluss HINWEIS Fehlfunktion durch Nichtbeachten der gefor- derten Luftqualität! − Nur trockene, öl- und staubfreie Zuluft ver- wenden! − Wartungsvorschriften für vorgeschaltete Reduzierstationen beachten! − Luftleitungen vor Anschluss gründlich durchblasen! Bei der Ausführung mit Magnetventil sind am Grenzsignalgeber zwei pneumatische Anschlüsse vorhanden (vgl. Bild 7). -
Seite 20: Inbetriebnahme
Inbetriebnahme 5 Inbetriebnahme Ausführung mit induktiven Näherungsschaltern 5.1 Grenzkontakte einstellen Der Schaltpunkt der Grenzkontakte kann nachträglich innerhalb des Hubbereichs ver- ändert werden. Zum Einstellen des Schaltpunkts wie folgt vorgehen: 1. Die vier Schrauben am Gehäusedeckel des Grenzsignalgebers lösen und Ge- häusedeckel abnehmen. - Seite 21 EB 8357...
- Seite 24 EB 8357 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samson.de · Internet: www.samson.de...
