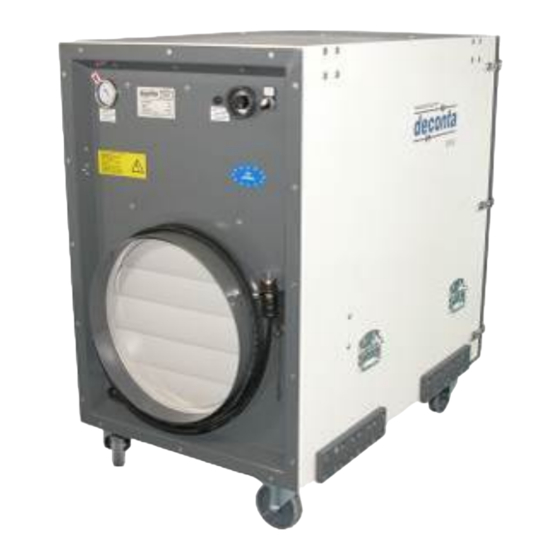

- Seite 1 Originalbetriebsanleitung Unterdruckhaltegeräte D-Serie D 60 E D 60 D 100 D 305 D 610 D 910 D 1200 deconta GmbH - Im Geer 20 - 46419 Isselburg...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Unterdruckhaltegeräte D-Serie Inhaltsverzeichnis 1. Grundlegende Sicherheitshinweise ................. 4 1.1. Bestimmungsgemäße Verwendung ....................5 1.2. Gefahren ............................5 2. Transport und Lagerung ....................6 2.1. Anlieferung ............................6 2.2. Transport ............................6 ... - Seite 3 Betriebsanleitung Unterdruckhaltegeräte D-Serie 8.2. Filterwechsel ..........................30 9. Mögliche Störungen und deren Behebung ..............33 10. Schaltpläne ........................34 10.1. Schaltplan D 60 E .......................... 34 10.2. Schaltplan D 60 SE ........................35 ...
-
Seite 4: Grundlegende Sicherheitshinweise
Betriebsanleitung Unterdruckhaltegeräte D-Serie Das Urheberrecht an dieser Betriebsanleitung verbleibt der deconta. Diese Betriebsanleitung ist für das Montage-, Bedienungs-, und Überwachungspersonal bestimmt. Sie enthält Vorschriften und Zeichnungen technischer Art, die weder vollständig oder auszugsweise noch zu Zwecken des Wettbewerbs unbefugt verwendet oder anderen mitgeteilt werden dürfen. -
Seite 5: Bestimmungsgemäße Verwendung
Überfahren, Zerren, Quetschen). Netzanschlussleitung regelmäßig auf Beschädigungen prüfen. Defekte Netzanschlussleitung vor dem weiteren Gebrauch durch den deconta- Service oder eine Elektrofachkraft ersetzen lassen. VORSICHT Beschädigung durch ungeeignete Netzspannung. Das Gerät kann beschädigt werden, wenn es an eine ungeeignete Netzspannung angeschlossen wird. -
Seite 6: Transport Und Lagerung
Betriebsanleitung Unterdruckhaltegeräte D-Serie WARNUNG Kontaminierte Filter. Filterwechsel dürfen nur durch Befugte durchgeführt werden, die dabei geeignete Schutzkleidung tragen. Filter gemäß den gesetzlichen Bestimmungen entsorgen. 2. Transport und Lagerung 2.1. Anlieferung Unterdruckhaltegerät wird einer Palette ausgeliefert. Witterungseinflüssen und Beschädigungen beim Transport zu schützen, sind die Geräte in einer PE-Folie eingebunden. -
Seite 7: Lieferumfang
Betriebsanleitung Unterdruckhaltegeräte D-Serie 3. Lieferumfang Zum Lieferumfang eines Unterdruckhaltegerätes gehört, unabhängig davon, ob ein Gerät gekauft oder gemietet wurde, sofern keine anderen Vereinbarungen getroffen wurden: Unterdruckhaltegerät Betriebsanleitung Transportdeckel Verschlussstopfen Verpackung Rücklieferung nach Beendigung der Mietdauer Zum Schutz unserer Kunden und im Sinne der Gefahrguttransportvorschriften, müssen wir auf folgende Rücklieferbedingungen bestehen: ... -
Seite 8: Technische Daten
Betriebsanleitung Unterdruckhaltegeräte D-Serie 4. Technische Daten 4.1. Lüfterkennlinie D 60 E und D 60 100 200 300 400 500 600 700 800 900 1000 1100 1200 Volumenstrom V m³/h => Technische Daten: Spannung: 230 V Frequenz: 50 Hz Drehzahl: 2890 U/min Luftfördermenge: 980 m³/h frei ausblasend max. -
Seite 9: Lüfterkennlinie D 100
Betriebsanleitung Unterdruckhaltegeräte D-Serie 4.2. Lüfterkennlinie D 100 130 200 300 400 500 600 700 800 900 1000 1100 Volumenstrom V m³/h => Technische Daten: Spannung: 230 V Frequenz: 50 Hz Drehzahl: 2850 U/min Luftfördermenge: 1200 m³/h frei ausblasend max. Fördermitteltemperatur: 45°C Version 2 Seite 9... -
Seite 10: Lüfterkennlinie D 305
Betriebsanleitung Unterdruckhaltegeräte D-Serie 4.3. Lüfterkennlinie D 305 1300 1250 1200 1150 1100 1050 1000 1000 1500 2000 2200 Volumenstrom V m³/h => Technische Daten: Spannung: 230 V Frequenz: 50 Hz Drehzahl: 2850 U/min Luftfördermenge: 2400 m³/h frei ausblasend max. Fördermitteltemperatur: 45°C Version 2 Seite 10... -
Seite 11: Lüfterkennlinie D 610
Betriebsanleitung Unterdruckhaltegeräte D-Serie 4.4. Lüfterkennlinie D 610 1800 1700 1600 1500 1400 1300 1200 1100 1000 1000 2000 3000 4000 5000 7000 Volumenstrom in m³/h => Technische Daten: Spannung: 230 V Frequenz: 50 Hz Drehzahl: 2800 U/min Luftfördermenge: 6000 m³/h frei ausblasend max. -
Seite 12: Lüfterkennlinie D 910
Betriebsanleitung Unterdruckhaltegeräte D-Serie 4.5. Lüfterkennlinie D 910 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 700 1000 2000 3000 4000 5000 6000 7000 8000 Volumenstrom in m³/h => Technische Daten: Spannung: 230 V Frequenz: 50 Hz Drehzahl: 2780 U/min Luftfördermenge: 7500 m³/h frei ausblasend... -
Seite 13: Lüfterkennlinie D 1200
Betriebsanleitung Unterdruckhaltegeräte D-Serie 4.6. Lüfterkennlinie D 1200 3000 2500 2000 1500 1000 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000 Volumenstrom in m³/h => Technische Daten: Spannung: 400 V Frequenz: 50 Hz Drehzahl: 2900 U/min Luftfördermenge: 15000 m³/h frei ausblasend max. -
Seite 14: Leistungsdaten
Betriebsanleitung Unterdruckhaltegeräte D-Serie 4.7. Leistungsdaten D 60 E D 60 D100 D305 D 610 D 910 D 1200 Luftleistung 1200 2400 6000 7500 15000 freiblasend in m³/h Luftleistung mit 2000 4500 6000 12000 Filter in m³/h Stromanschluss in Volt Stromaufnahme in Ampere Motorleistung 0,17... -
Seite 15: Filterbeschreibung / Klassifizierung
Betriebsanleitung Unterdruckhaltegeräte D-Serie 4.9. Filterbeschreibung / Klassifizierung In die Filtereinheit integriert ist eine 3-stufige Filterkombination (D 60 und D 60 E nur 2- stufig). im Einzelnen: Vor- und Zwischenfilter Vorfilter Zwischenfilter Güteklasse nach DIN 24185 / EN 779 G3 / EU3 G4 / EU4 Papprahmen, Papprahmen,... - Seite 16 Betriebsanleitung Unterdruckhaltegeräte D-Serie Hauptfilter, Schwebstofffilter (S) Rahmen Kunststoff Filtermedium Micro-Glasfaserpapier Vergussmasse Polyurethan Dichtung Polyurethan Filterfläche D 60 E 2 m² D 60 2 m² D 100 7 m² D 305 15 m² D 610 31 m² ...
-
Seite 17: Technische Beschreibung
Betriebsanleitung Unterdruckhaltegeräte D-Serie 5. Technische Beschreibung 5.1. Gerätebeschreibung Unterdruckhaltegerät zum Abfiltern asbestkontaminierter Raumluft über eine 3-stufige Filtereinheit (D 60 und D 60 E nur 2-stufig). Der eingebaute Schwebstofffilter entspricht den Anforderungen gemäß EN 1822 Klasse H13. Durch Übereinanderstapeln von mehreren Geräten wird nur eine geringe Standfläche benötigt. -
Seite 18: Steuerung Ein / Aus
Betriebsanleitung Unterdruckhaltegeräte D-Serie Die Steuerung der Unterdruckhaltegeräte ist wahlweise in folgenden Ausführungen erhältlich: D 60 E: EIN / AUS manuelle, stufenlose Regelung SE D 100 EIN /AUS manuelle, stufenlose Regelung SE automatische Regelung SRE D 305 ... -
Seite 19: Steuerung Se
Betriebsanleitung Unterdruckhaltegeräte D-Serie 5.3. Steuerung SE Zur Leistungsregulierung wird das Unterdruckhaltegerät serienmäßig mit einer manuellen stufenlosen Regelung geliefert. 5.4. Steuerung SRE Zur Leistungsregulierung wird das Unterdruckhaltegerät serienmäßig mit einer Steuerelektronik geliefert, um den Unterdruck zu messen und zu regeln. Der Unterdruck wird zwischen Schwarzbereich und einem festzulegenden Referenzpunkt (angrenzende Räume) gemessen und durch kontinuierliche Drehzahlregelung des Elektrolüfters auf Sollwert gehalten. -
Seite 20: Übereinanderstapeln Von Mehreren Geräten
Betriebsanleitung Unterdruckhaltegeräte D-Serie 5.5. Übereinanderstapeln von mehreren Geräten Die Unterdruckhaltegeräte der D-Serie können übereinander gestapelt werden (außer D 60 E), um eine möglichst geringe Standfläche zu erreichen. Es dürfen maximal 3 Geräte gestapelt werden! D 60 und D 100 werden mittels eingearbeiteten Zentrierhilfen rutschfest übereinander gestapelt. -
Seite 21: Montageanleitung
Inbetriebnahme vorgesehen. Bei sichtbarer Beschädigung, das Gerät nicht in Betrieb nehmen. Setzen Sie sich umgehend mit der deconta GmbH in Verbindung. 6.1. Montageanleitung am Beispiel D 610 (die Vorgehensweise beim D 60, D 100,D 305 und D 910 ist identisch) Bitte beachten: Prinzipiell können die Unterdruckhaltegeräte D 60, D 100, D 305, D 610 und D 910... -
Seite 22: Montageanleitung Am Beispiel D 1200
Betriebsanleitung Unterdruckhaltegeräte D-Serie 6.2. Montageanleitung am Beispiel D 1200 Ansaugflansch Transportdeckel 2 Transportdeckel 2 Transportdeckel 1 Ansaugflansch Filtereinheiten ca. 100 mm in den Sanierungsbereich einsetzen und feststellen Filtereinheiten mit Trennwand abdichten Transportdeckel (Pos. 2) am Lüftergehäuse durch Lösen der Flügelschrauben abnehmen ... - Seite 23 Betriebsanleitung Unterdruckhaltegeräte D-Serie Weißbereich Sanierungs- bereich Abluftschlauch Achtung: Filtergehäuse gemäß Skizze mit Lüftereinheit verbinden und ca. 100mm in den Sanierungsbereich hineinragen lassen. Version 2 Seite 23...
-
Seite 24: Montage Des Optionalen Anbaugehäuses (Snap) Am Beispiel D 610
Betriebsanleitung Unterdruckhaltegeräte D-Serie 6.3. Montage des optionalen Anbaugehäuses (SNAP) am Beispiel D 610 wahlweise für zweiten Schwebstofffilter (Doppelfiltration), zusätzlichen Aktivkohlefilter oder Taschenfilter Vorfilter ausbauen und Sicherungswinkel (wenn vorhanden) abschrauben Sicherungswinkel Anbaugehäuse ansetzen und mit Spannverschlüssen fixieren Spannverschluss Schwebstofffilter / Aktivkohlefilter einsetzen ... -
Seite 25: Inbetriebnahme
Betriebsanleitung Unterdruckhaltegeräte D-Serie 7. Inbetriebnahme 7.1. Steuerung EIN / AUS Das Unterdruckhaltegerät D 610 wird serienmäßig mit Ein- / Ausschalter geliefert. Stromverbindung herstellen Ein- / Ausschalter betätigen 7.1.1. Raumunterdruckhaltung gewünschten Unterdruck an der Zuluftöffnung einstellen Unterdruck zu hoch: Zuluftöffnung öffnen ... -
Seite 26: Steuerung Sre
Betriebsanleitung Unterdruckhaltegeräte D-Serie 7.3. Steuerung SRE Das Unterdruckhaltegerät wird serienmäßig mit einer Steuerelektronik geliefert. Die für Unterdruckhaltegeräte entwickelte Steuerung hat die Hauptaufgabe, den geforderten Unterdruck in der Asbestsanierung von der Maschine aus zu messen und zu regeln. Zur Sicherung der eingestellten Werte wird die Steuerung verschlossen. Leuchtet die LED Filter... -
Seite 27: Automatikbetrieb
Betriebsanleitung Unterdruckhaltegeräte D-Serie Ausgangsstellung: Stromverbindung herstellen Meßpunkt im Schwarzbereich festlegen und mit PE-Schlauch 8 x 1 am Anschluß Unterdruck verbinden Meßpunkt im Weißbereich festlegen (angrenzende Räume) und mit PE-Schlauch 8 x 1 am Anschluß Atmosphäre verbinden Anschluß Atmosphäre Anschluß... -
Seite 28: Manueller Betrieb
Betriebsanleitung Unterdruckhaltegeräte D-Serie Manueller - Betrieb Im manuellen Betrieb wird mit den „+“ und „-“ Tasten die Ventilatorleistung vorgegeben. Im Display werden der Leistungswert in „%“ und der gemessene Unterdruck dargestellt. Wichtig: Im „Manuellen“ Betrieb regelt die Maschine nicht! 8. Wartung Wartungsarbeiten, einschließlich Wechseln / Entfernen der Filter, dürfen nur durch Befugte durchgeführt werden, die dabei geeignete Schutzkleidung tragen. - Seite 29 Betriebsanleitung Unterdruckhaltegeräte D-Serie Der folgenden Tabelle können Sie die Anzeige-Werte beim Neuzustand der Filter und die Anzeige-Werte für einen empfohlenen Filterwechsel entnehmen. Erreicht die Anzeige den Wert für den empfohlenen Filterwechsel, tauschen Sie bitte zuerst die Vor- und Zwischenfilter. Sinkt der Anzeige-Wert um 100 Pascal (beim D 60 um 50 Pascal) oder mehr, kann das Gerät weiter betrieben werden.
-
Seite 30: Filterwechsel
Betriebsanleitung Unterdruckhaltegeräte D-Serie 8.2. Filterwechsel Achtung: kontaminierte Filter sind unter Einhaltung aller einschlägigen Sicherheitsvorkehrungen zu wechseln Filterwechsel nur bei ausgeschaltetem Gerät nur zugelassene Filter verwenden keine Restfaserbindemittel am Gerät einsetzen Spannverschlüsse lösen Schlauchanschlussflansch Transportdeckel abnehmen Schlauchanschlussflansch / Transportdeckel Spannverschluss ... - Seite 31 Betriebsanleitung Unterdruckhaltegeräte D-Serie Innensechskant-Schrauben mit dem mitgelieferten Sechskantschlüssel herausdrehen Sechskant- schlüssel Spannrahmen entfernen Hauptfilter entnehmen und entsorgen Version 2 Seite 31...
- Seite 32 Betriebsanleitung Unterdruckhaltegeräte D-Serie Hauptfilter einsetzen: die Dichtfläche am Gerät prüfen und reinigen Dichtfläche das Gehäuse innenseitig reinigen neuen Hauptfilter mittig einsetzen Spannrahmen und Innensechskant-Schrauben einsetzen (Schrauben gleichmäßig anziehen) Vor- und Zwischenfilter einsetzen Schlauchanschlussflansch montieren Wichtig: Hauptfilter sorgsam behandeln, da Beschädigungen die Wirksamkeit der Filtration aufheben können.
-
Seite 33: Mögliche Störungen Und Deren Behebung
Hauptfilter verschmutzt beschrieben Gerät funktioniert Stromquelle nicht in Stromquelle durch Fachmann nicht Ordnung untersuchen und reparieren Gerät durch deconta oder eine durch Gerät funktioniert Bauteile am Unterdruck- deconta autorisierte Werkstatt nicht haltegerät defekt reparieren lassen. Version 2 Seite 33... -
Seite 34: Schaltpläne
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10. Schaltpläne 10.1. Schaltplan D 60 E Version 2 Seite 34... -
Seite 35: Schaltplan D 60 Se
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.2. Schaltplan D 60 SE Version 2 Seite 35... -
Seite 36: Schaltplan D 100 Ein / Aus
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.3. Schaltplan D 100 EIN / AUS Version 2 Seite 36... -
Seite 37: Schaltplan D 100 Se
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.4. Schaltplan D 100 SE Version 2 Seite 37... -
Seite 38: Schaltplan D 100 Sre
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.5. Schaltplan D 100 SRE Version 2 Seite 38... -
Seite 39: Schaltplan D 305 Ein / Aus
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.6. Schaltplan D 305 EIN / AUS Version 2 Seite 39... -
Seite 40: Schaltplan D 305 Se
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.7. Schaltplan D 305 SE Version 2 Seite 40... -
Seite 41: Schaltplan D 305 Sre
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.8. Schaltplan D 305 SRE Version 2 Seite 41... -
Seite 42: Schaltplan D 610 Ein / Aus
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.9. Schaltplan D 610 EIN / AUS Version 2 Seite 42... -
Seite 43: Schaltplan D 610 Se
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.10. Schaltplan D 610 SE Version 2 Seite 43... -
Seite 44: Schaltplan D 610 Sre
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.11. Schaltplan D 610 SRE Version 2 Seite 44... -
Seite 45: Schaltplan D 910 Se
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.12. Schaltplan D 910 SE Version 2 Seite 45... -
Seite 46: Schaltplan D 910 Sre
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.13. Schaltplan D 910 SRE Version 2 Seite 46... -
Seite 47: Schaltplan D 1200 Se
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.14. Schaltplan D 1200 SE Version 2 Seite 47... -
Seite 48: Schaltplan D 1200 Sre
Betriebsanleitung Unterdruckhaltegeräte D-Serie 10.15. Schaltplan D 1200 SRE Version 2 Seite 48... -
Seite 49: Schallpegelmessung
Betriebsanleitung Unterdruckhaltegeräte D-Serie 11. Schallpegelmessung Wert in dB (A) Status: Motorleistung 100%, Freigelände Gerät D 60 E D 60 D 100 D 305 D 610 D 910 D 1200 inkl. 2x Durch Ansetzen eines Schalldämpfers kann der Schallpegel unter Berücksichtigung von Leistungsverlusten gesenkt werden. -
Seite 50: Konformitätserklärung
Betriebsanleitung Unterdruckhaltegeräte D-Serie 12. Konformitätserklärung EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der Hersteller deconta GmbH Im Geer 20 46419 Isselburg erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Unterdruckhaltegerät Typenbezeichnung: D 60 / D 60 E / D 100 / D 305 / D 610 / D 910 / D1200...
