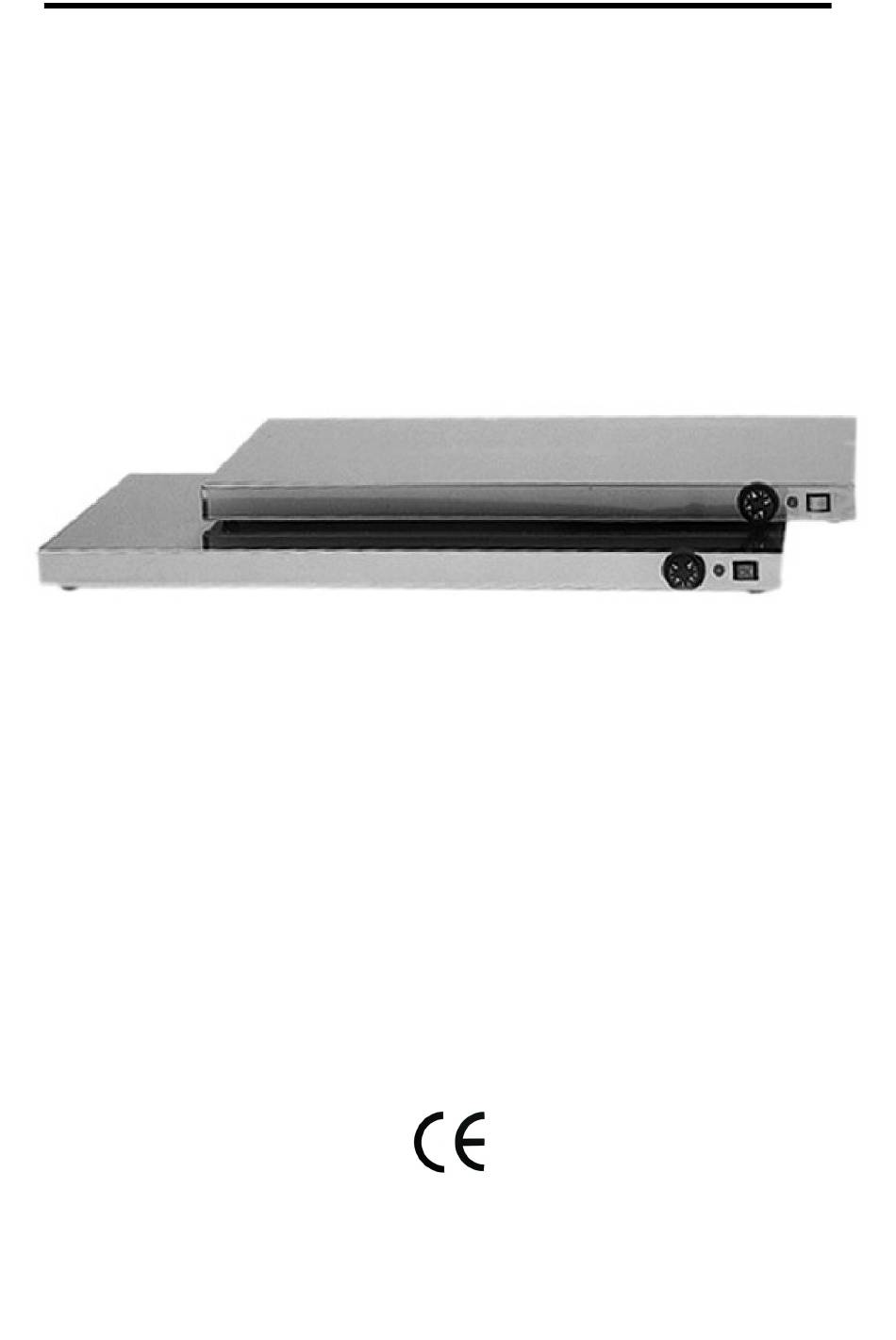

- Seite 1 PC4750 – PC4752- PC4754 PIANI CALDI WARMING SURFACES PLATEAUX CHAUFFÉS HEIZPLATTEN Manuale d’uso e manutenzione Operation and maintenance manual Manuel d’emploi et d’entretien Betriebs-und Wartungsanleitung...
-
Seite 3: Inhaltsverzeichnis
PC4750 – PC4752- PC4754 PIANI CALDI INDICE 1 INFORMAZIONI GENERALI 3 INFORMAZIONI SULL’ USO E LA PULIZIA Scopo del manuale………………………………. Descrizione dei comandi…………………………. Identificazione Costruttore e macchina………... Consigli d’uso …………………………………….. Descrizione dei piani caldi.……………………… Uso dei piani caldi………………………………… Caratteristiche tecniche…………………………. -
Seite 4: Informazioni Generali
INFORMAZIONI GENERALI Scopo del manuale Questo manuale è stato redatto dal Costruttore ed è parte integrante del corredo della macchina. Egli, in fase di progettazione e costruzione, ha posto particolare attenzione agli aspetti che possono provocare rischi alla sicurezza e alla salute delle persone che interagiscono con la macchina. Oltre al rispetto delle leggi vigenti in materia, egli ha adottato tutte le “regole della buona tecnica di costruzione”. -
Seite 5: Descrizione Dei Piani Caldi
Sul fondo del piano caldo sono applicabili 4 piedini in gomma con funzione di sostegno ed isolamento. I comandi per accendere ed impostare la temperatura, sono posti sul lato lungo del piano. Caratteristiche tecniche Descrizioni Unità di misura PC4750 PC4752 PC4754 Alimentazione di energia V Hz Ph... -
Seite 6: Informazioni Sulla Sicurezza
INFORMAZIONI GENERALI Informazioni sulla sicurezza • È di basilare importanza consultare attentamente questo manuale prima di procedere alle operazioni di installazione e uso. La costante osservanza delle indicazioni contenute nel manuale garantisce la sicurezza dell’uomo e della macchina. • Non manomettere per nessuna ragione i dispositivi di sicurezza. •... -
Seite 7: Informazioni Sull' Installazione
INFORMAZIONI SULL’ INSTALLAZIONE Imballo e disimballo La macchina è imballata in cartone con l’inserimento di polistirolo per garantire la perfetta integrità durante il trasporto. • Movimentare l’imballo rispettando le istruzioni. • Aprire l’imballo e verificare l’integrità di tutti i componenti. Conservare l’imballo per futuri traslochi. -
Seite 8: Informazioni Sull' Uso E La Pulizia
INFORMAZIONI SULL’ USO E LA PULIZIA Descrizione dei comandi Spia luminosa (B) Termostato regolabile 0°-90°C (C) Sezionatore sotto carico (A) con spia di tensione Ingresso cavo di alimentazione (D) + cavo Consigli d’uso Prima di usare l’apparecchio togliere, quando presente, la speciale pellicola protettiva che lo riveste. L’odore sgradevole che viene prodotto nei primi minuti di funzionamento è... -
Seite 9: Ricerca Guasti, Riciclaggio
RICERCA GUASTI, RICICLAGGIO Premessa In caso di guasti o malfunzionamenti, scollegare la spina dalla presa di corrente e contattare il Servizio Assistenza del vostro Rivenditore. Evitare di smontare le parti interne della macchina. Il costruttore declina ogni responsabilità per eventuali manomissioni! Inconvenienti, cause, rimedi Inconveniente Causa... - Seite 11 PC4750 – PC4752- PC4754 WARMING SURFACES CONTENTS 1 GENERAL INFORMATION 3 USE AND CLEANING INFORMATION Purpose of the manual……………….…………. Control descriptions………………………………. Manufacturer and machine identification……… Recommendations for use ……………………… Warming surfaces description.…………………. Warming surface use…………………………….. Technical specifications…………………………. End of the day cleaning ….………………………...
-
Seite 12: General Information
GENERAL INFORMATION Purpose of the manual This manual was written by the Manufacturer and is an integral part of machine equipment. During design and construction the Manufacturer has carefully considered possible hazards and personal risks that may result from interaction with the machine. In addition to observing the specific laws in force, the manufacturer has adopted all “exemplary construction technique principles”. -
Seite 13: Warming Surfaces Description
4 rubber feet can be applied to the bottom of the warming surface for support and insulation. Controls to turn on the machine and set temperature are found on the long side of the surface. Technical specifications Descriptions Unit of measure PC4750 PC4752 PC4754 Power supply 230V 50Hz... -
Seite 14: Safety Information
GENERAL INFORMATION Safety information • Careful consultation of this manual before installation and use is essential. Continual observance of the indications found in the manual guarantee personal and machine safety. • Never tamper with safety devices for any reason. • Strict observance of the work safety regulations issued by the responsible organisations in each country is strongly recommended. -
Seite 15: Installation Information
INSTALLATION INFORMATION Packaging and unpacking The machine is packaged in cardboard with polystyrene inserts to guarantee full integrity during transport. • Handle the packaging according to the instructions. • Open the packaging and check the integrity of all components. Keep packaging for future moves. •... -
Seite 16: Use And Cleaning Information
USE AND CLEANING INFORMATION Control descriptions Indicator light (B) Adjustment thermostat 0°- 90°C (C) Loaded circuit breaker (A) with tension led Power cord inlet (D) + cord Recommendations for use Before using the machine remove, if found, the special protective film. Unpleasant odours produced during the first minutes of operation are due to the presence of processing grease residues. -
Seite 17: Trouble Shooting, Recycling
TROUBLE SHOOTING, RECYCLING Introduction In the event of breakdown or malfunctioning, disconnect the plug from the socket and contact your Dealer’s service centre. Avoid dismantling internal machine parts. The manufacturer is not liable for any machine tampering! Problems, causes, solutions Problem Cause Solution... - Seite 19 PC4750 – PC4752- PC4754 PLATEAUX CHAUFFES INDEX 1 INFORMATIONS GENERALES 3 INFORMATIONS SUR L’UTILISATION ET But du manuel……………………………………. LE NETTOYAGE Identification Constructeur et machine………..Description des commandes……………………. Description des plateaux chauffés……………... Conseils d’utilisation……………………………… Caractéristiques techniques……………………. Utilisation des plateaux chauffés……………….. Dimensions d’encombrement…………………...
-
Seite 20: Informations Generales
INFORMATIONS GENERALES But du manuel Ce manuel a été rédigé par le constructeur et représente une partie intégrante de la dotation de la machine. Le constructeur, en phase d’étude et de construction, a prêté une attention particulière aux aspects qui peuvent provoquer des risques à... -
Seite 21: Description Des Plateaux Chauffés
Sur le fond du plateau chauffé peuvent être appliqués 4 pieds en caoutchouc ayant la fonction de soutien et d’isolation. Les commandes pour allumer et régler la température, sont placées sur le côté long du plateau. Caractéristiques techniques Descriptions Unité de mesure PC4750 PC4752 PC4754 Alimentation d’énergie V Hz Ph 230V 50Hz électrique... -
Seite 22: Informations Sur La Sécurité
INFORMATIONS GENERALES Informations sur la sécurité • Il est fondamental de consulter attentivement ce manuel avant de procéder aux opérations d’installation et utilisation. Le respect constant des indications contenues dans le manuel garantit la sécurité de la personne et de la machine. •... -
Seite 23: Informations Sur L'installation
INFORMATIONS SUR L’INSTALLATION Emballage et déballage La machine est emballée dans un carton contenant du polystyrène afin de garantir la parfaite intégrité pendant le transport. • Manipuler l’emballage en respectant les instructions. • Ouvrir l’emballage et vérifier que tous les composants soient intacts. -
Seite 24: Informations Sur L'utilisation Et Le Nettoyage
INFORMATIONS SUR L’UTILISATION ET LE NETTOYAGE Description des commandes Témoin lumineux (B) Thermostat réglable 0°-90°C (C) Sectionneur sous charge (A) avec témoin de tension Entrée câble d’alimentation (D) + câble Conseils d’utilisation Avant d’utiliser l’appareil ôter, lorsqu’elle est présente, la pellicule de protection spéciale qui le revêt. L’odeur désagréable qui est produite lors des premières minutes de fonctionnement est due à... -
Seite 25: Recherche Pannes, Recyclage
RECHERCHE PANNES, RECYCLAGE Introduction En cas de pannes ou mauvais fonctionnement, débrancher la fiche de la prise de courant et contacter le Service Assistance de votre Revendeur. Eviter de démonter les parties internes de la machine. Le constructeur décline toute responsabilité pour les éventuelles altérations! Inconvénients, causes, remèdes Inconvénient Cause... - Seite 27 PC4750 – PC4752- PC4754 HEIZPLATTEN INHALT 1 ALLGEMEINE INFORMATIONEN 3 INFORMATIONEN ZUR BEDIENUNG UND Zweck des Handbuchs………….………………… REINIGUNG Identifikation des Herstellers und der Maschine.. Beschreibung der Bedienungselemente…….…. Beschreibung der Heizplatten……………………. Bedienungshinweise........…. Technische Eigenschaften……………………….. Benutzung der Heizplatten………………………. Außenabmessungen………………………………. Reinigung am Tagende…………………………..
-
Seite 28: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Zweck des Handbuchs Dieses Handbuch wurde vom Hersteller verfasst und ist Bestandteil der Maschinenausstattung. Der Hersteller hat in der Entwicklungs- und Konstruktionsphase ein besonderes Augenmerk auf die Aspekte gerichtet, die Risiken hinsichtlich der Sicherheit und Gesundheit der mit der Maschine interagierenden Personen bedeuten könnten. -
Seite 29: Beschreibung Der Heizplatten
Am Boden der Heizplatte können 4 Gummifüße mit Stütz- und Isolierfunktion montiert werden. Die Bedienungselemente zum Einschalten sowie zur Temperatureinstellung sind an der Längsseite der Platte angebracht. Technische Eigenschaften Beschreibungen Maßeinheit PC4750 PC4752 PC4754 Elektrische V Hz Ph 230V 50Hz... -
Seite 30: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Informationen zur Sicherheit • Es ist von grundlegender Wichtigkeit, dieses Handbuch vor Installation und Gebrauch aufmerksam zu lesen. Die ständige Befolgung der im Handbuch enthaltenen Anweisungen gewährleisten die Sicherheit von Mensch und Maschine. • Manipulieren Sie in keinem Fall die Sicherheitseinrichtungen. •... -
Seite 31: Informationen Zur Installation
INFORMATIONEN ZUR INSTALLATION Verpackung und Auspacken Die Maschine wird in Karton mit Styroporeinlage zur Gewährleistung der vollkommenen Unversehrtheit während des Transports verpackt. • Befolgen Sie bei der Handhabung der Verpackung die nachstehenden Anweisungen. • Öffnen Sie die Packung und prüfen Sie die Unversehrtheit aller Komponenten. -
Seite 32: Informationen Zur Bedienung Und Reinigung
INFORMATIONEN ZUR BEDIENUNG UND REINIGUNG Beschreibung der Bedienungselemente Kontroll-Lampe (B) Thermostat 0°-90°C (C) Last-Trennschalter (A) mit Spannungsanzeige Eingang für Versorgungskabel (D) + Kabel Bedienungshinweise Entfernen Sie vor der Benutzung des Geräts den Spezialschutzfilm, falls vorhanden. Der während der ersten Betriebsminuten auftretende unangenehme Geruch ist auf das Vorhandensein von Arbeitsfettrückständen zurückzuführen. -
Seite 33: Fehlersuche, Recycling
FEHLERSUCHE, RECYCLING Vorbemerkung Bei Defekten oder Betriebsstörungen ziehen Sie den Netzstecker und nehmen Kontakt mit dem Technischen Kundendienst Ihres Händlers auf. Montieren Sie nicht die internen Teile der Maschine ab. Der Hersteller übernimmt keinerlei Haftung für eventuelle Manipulationen! Störungen, Ursachen, Behelfe Störung Ursache Behelf... -
Seite 34: Ersatzteilkatalog
SL0131 Termostato / Thermostat Resistenza vetro sil. W 250 per PC4750 / W 250 sil. glass resistance for PC4750 Resistenza vetro sil. W 450 per PC4752 / W 450 sil. glass resistance for PC4752 Resistenza vetro sil. W 600 per PC4754 / W 600 sil. glass resistance for PC4754... - Seite 35 SCHEMA ELETTRICO • ELECTRICAL WIRING DIAGRAM • SCHÉMA ÉLECTRIQUE • SCHALTPLAN • Mod. PC4750 – PC4752 – PC4754 Monofase/Singlephase LEGEND Main switch Adjusting Thermostat Resistance Indicator thermostat...
