- Seite 1 230 V Funkmotoren mit integriertem Spannungswandler EYA – LE Serie 01-2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. Allgemeine Sicherheitshinweise ................2 2. Einbau des Rohrmotors ................... 3 3. Anschluss und Inbetriebnahme ................3 4. Programmieren des Funksenders ................4 5. Einstellungen der Endlagen ..................6 6. Kopieren der Einstellungen auf weitere Sender ............7 7. Technische Daten ....................8 8. -
Seite 3: Einbau Des Rohrmotors
Der Abstand zwischen zwei Funkempfängern sollte mindestens 200 mm betragen. Starke, lokale Sendeanlagen (z.B. Funk-Kopfhörer), deren Sendefrequenz mit der Steuerung identisch ist (433MHz), können die Funktion beeinflussen. Sie können beliebig viele SIRO Motoren der EY - Serie ohne Zwischenrelais direkt parallel anschließen. -
Seite 4: Programmieren Des Funksenders
4. Programmierung des Funksenders 4.1 Verbindung zwischen Antrieb und Sender prüfen 1. Testen Sie die Verbindung zwischen Handsender und dem Motor, indem Sie durch Betätigung der Taste den Motor auf- und ab- fahren lassen. Das rote LED-Licht sollte bei jedem Tastenbefehl aufleuchten. Besteht die Verbindung, gehen Sie bitte direkt zu Punkt 5.3 über. -
Seite 5: Anlernen Eines Senders
Löschen bestehender Verbindungen Lerntaste ca. 10 Sekunden gedrückt halten, bis der Motor 1x hintereinander mit Auf-/ Ab- Bewegungen bestätigt oder anschließendem Piepton. 4.2.2 Anlernen eines Senders 1. Halten Sie die Lerntaste am Motorkopf so lange gedrückt, bis der Motor (in der Regel nach wenigen Sekunden) mit einer kurzen Auf- /Ab- Bewegungen reagiert. -
Seite 6: Einstellungen Der Endlagen
Ändern der Drehrichtung des Motors Die Drehrichtung können Sie am Anfang der Einlernung bestimmen, indem Sie nachdem Sie durch das 2-malige P2 drücken, entweder die Obere (AUF) – Taste drücken oder die untere (AB) Taste drücken. 5. Einstellungen der Endlagen ... - Seite 7 Feineinstellung des unteren Endpunktes: Fahren Sie nachdem Sie in den Einstellmodus gelangt sind, zum unteren gewünschten Endpunkt und drücken Sie die P2 Taste. 2. Nun können Sie die Position mit der AUF Taste nach oben hin, kleinschrittig korrigieren. Bei der gewünschten Position die STOP-Taste drücken. 3.
-
Seite 8: Kopieren Der Einstellungen Auf Weitere Handsender

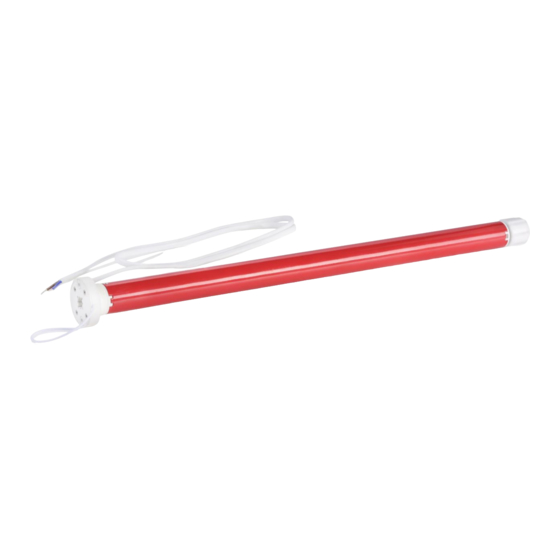

7. Technische Daten Technische Daten Stromversorgung: AC220/230V Schutzart: IP 30 Arbeitstemperatur: 0°C bis +60°C Durch- Länge Dreh- Dreh- Spannung Strom messer Bezeichnung moment zahl Aufnahme Gewicht (g) (mm) (Nm) (U/min) (mm) EYA25LE 220/230 - technische Änderungen vorbehalten - Abbildung des Motors:... -
Seite 9: Garantiebedingungen
Antrieb angelernt werden. (siehe 4.2). 9. Garantiebedingungen SIRO Antriebs- und Steuerungstechnik gewährt 2 Jahre Garantie auf neue Rohrmotoren, die entsprechend der Einbauanleitung fachgerecht montiert und sachgemäß bedient wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. - Seite 10 SIRO Antriebs- und Steuerungstechnik GmbH Eurode-Park 1-27 D-52134 Herzogenrath...
