Inhaltszusammenfassung für Samcon RoughCam niteZoom

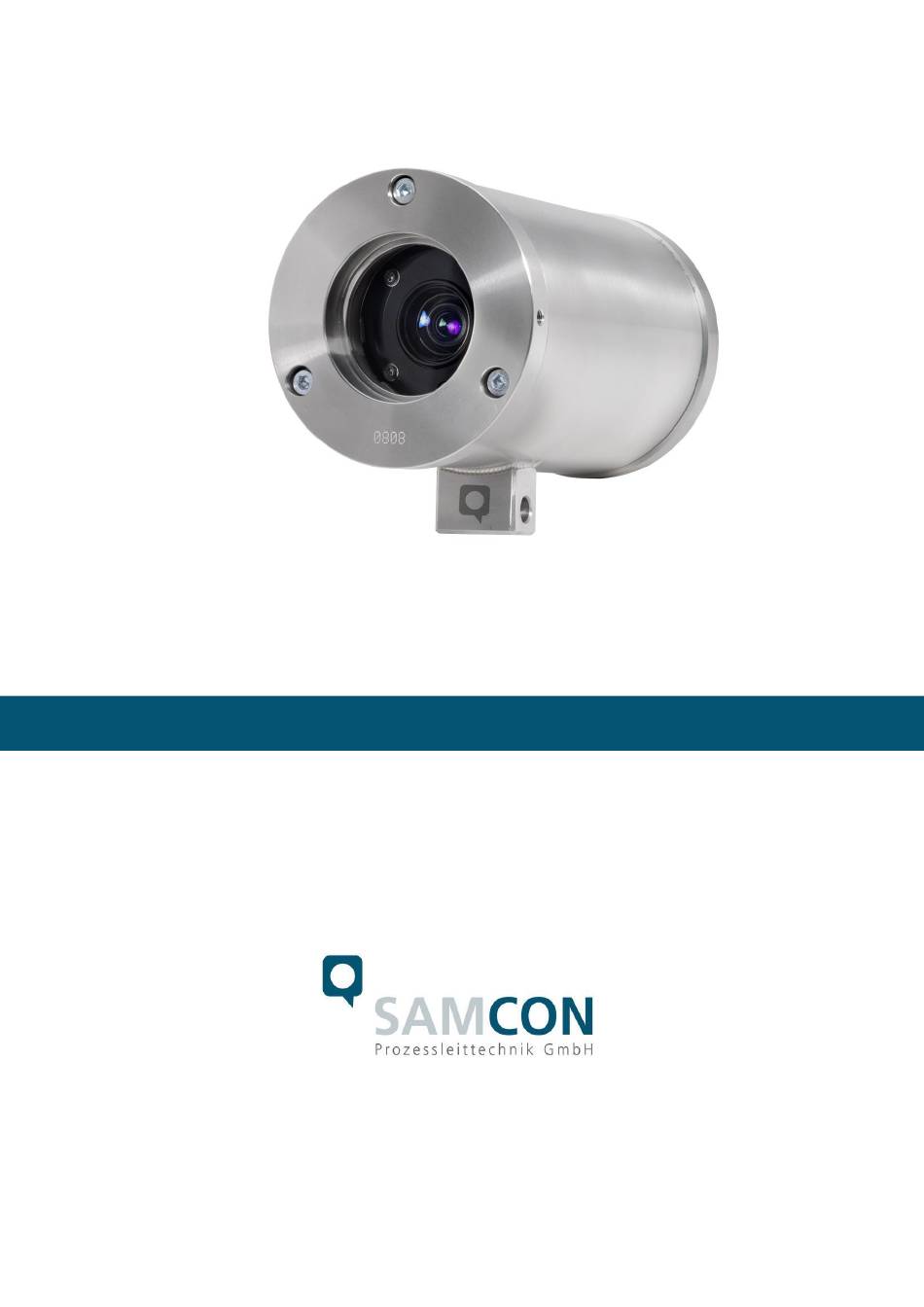

- Seite 1 niteZoom ® RoughCam Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ..................... 4 Elektrische Kennwerte ..................4 Anschlussleitung SKA02 ..................4 Mechanische Kennwerte ..................4 Temperaturbereich ....................5 Sensor ......................... 5 Objektiv ....................... 5 Elektronische Funktionen ..................5 Sicherheitshinweise ....................6 Erläuterungen zum Modellschlüssel ..............6 Inbetriebnahme ......................7 Schritt 1: Montage .................... - Seite 3 Bild 4.5 RoughCam niteZoom – T10-VA-XXX-P-L ............9 Bild 4.6 Einstellung der Baud-Übertragungsrate .............. 12 Bild 4.7 FCB Control Panel der RoughCam niteZoom ............. 13 Bild 4.8 Steuerung und Visualisierung über einen Videoserver ........13 niteZoom – Objektiv und Sensorplatine ......... 14 ®...
-
Seite 4: Technische Daten
+12 V DC bis +24 V DC Bezugsspannung: +24 V DC Stromaufnahme: ca. 1000 mA Max. Leistungsaufnahme (-20°C): Anschlussleitung SKA02 Samcon Systemkabel Analog (Typ „02“) Beschreibung: Mantelfarbe: schwarz, ähnlich RAL9005 matt Außendurchmesser: 9,4 ± 0,3 mm Biegeradius: min. 150 mm -20°C …... -
Seite 5: Temperaturbereich
Temperaturbereich T10-VA-X-XXX-X-N (ohne Heizung): 0°C bis +50°C T10-VA-X-XXX-X-L (mit Heizung): -20°C bis +50°C Sensor 1/3‘‘ Super HAD CCD II -Technologie Sensor: Effektive Sensorauflösung: PAL:440.000 Pixel (ca. 752 x 582) NTSC: 380.000 Pixel (ca. 768 x 494) Horizontale Auflösung: PAL: 530 TV Linien NTSC: 530 TV Linien Objektiv AF-Zoom Objektiv:... -
Seite 6: Sicherheitshinweise
Modellvarianten stellt sich momentan wie folgt dar: Produktname Modellvarianten Meter SKA02 Gehäuseoption Kabel- Gehäuse- abschluss heizung 005- RoughCam niteZoom T10- T10- 005- T10- 005- T10- 005- VA = Ausführung in Edelstahl Länge der Anschlussleitung in Metern (5 Meter ist die Standardanschlusslänge) K = Klemmleistenabschluss (Standard) Alle Signalleitungen werden zu Einzellitzen gespleißt und mit Aderendhülsen versehen,... -
Seite 7: Inbetriebnahme
Inbetriebnahme Achtung! Beachten Sie immer die nationalen Sicherheits-, Errichter- und Unfall- verhütungsvorschriften sowie die nachfolgenden Sicherheitshinweise in dieser Betriebsanleitung! Schritt 1: Montage ® Montieren Sie die RoughCam niteZoom am gewünschten Montageort. Warnung! Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden. -
Seite 8: Potentialausgleich
Querschnitt Bemerkung GN/YE 4 mm (starr) 4.2.2 Konfektion des Anschlusskabels (Pigtail) ® Je nach gewähltem Modellschlüsseln wird die RoughCam niteZoom mit folgender Kon- fektion des Anschlusskabels ausgeliefert: Bild 4.2 RoughCam niteZoom – T10-VA-XXX-K-N Doc.-ID: 180806-PT10BA-ES-RoughCam niteZoom_de_rev.00.docx, Seite 8 von 20... -
Seite 9: Bild 4.3 Roughcam Nitezoom - T10-Va-Xxx-K-L
Bild 4.3 RoughCam niteZoom – T10-VA-XXX-K-L Bild 4.4 RoughCam niteZoom – T10-VA-XXX-P-N Bild 4.5 RoughCam niteZoom – T10-VA-XXX-P-L Doc.-ID: 180806-PT10BA-ES-RoughCam niteZoom_de_rev.00.docx, Seite 9 von 20... -
Seite 10: Spannungsversorgung & Absicherung
4.2.3 Spannungsversorgung & Absicherung 4.2.3.1 Spannungsversorgung & Absicherung des Kamerastromkreises Die Spannungsversorgung ist über die rote (RD) sowie die schwarze (BK) Anschlusslitze vorzunehmen. Anschlusstabelle: Potential Farbe (IEC 60757) Potentialpegel Querschnitt Bemerkung +12 VDC…+30 VDC 0,75 mm 0 VDC 0,75 mm Die maximale Leistungsaufnahme der Kamera beträgt 6,5 Watt. -
Seite 11: Video Bild Anschluss (Fbas)
1.0 Vp-p (sync negative) AWG24 FBAS_GND Shield (Bajonettverschluss) 4.2.5 Steuerschnittstelle (RS-422) Potential Potential Farbe Querschnitt Bemerkung (Anschluss am Control Board, (RoughCam niteZoom) (IEC 60757) Videoserver, Konverter etc.) 0,25 mm 0,25 mm 0,25 mm 0,25 mm Doc.-ID: 180806-PT10BA-ES-RoughCam niteZoom_de_rev.00.docx, Seite 11 von 20... -
Seite 12: Prüfungen Vor Spannungszuschaltung
4.2.6 Prüfungen vor Spannungszuschaltung Achtung! Vor Inbetriebnahme des Betriebsmittels sind die in den einzelnen na- tionalen Bestimmungen genannten Prüfungen durchzuführen. Außer- dem ist vor der Inbetriebnahme die korrekte Funktion und Installation des Betriebsmittels in Übereinstimmung mit dieser Betriebsanleitung und anderen anwendbaren Bestimmungen zu überprüfen. Achtung! Unsachgemäße Installation und Betrieb der Kamera kann zum Verlust der Garantie führen! -
Seite 13: Bild 4.7 Fcb Control Panel Der Roughcam Nitezoom
Bild 4.7 FCB Control Panel der RoughCam niteZoom Bild 4.8 Steuerung und Visualisierung über einen Videoserver Doc.-ID: 180806-PT10BA-ES-RoughCam niteZoom_de_rev.00.docx, Seite 13 von 20... -
Seite 14: Bild 4.9 Roughcam
Neustart im Weitwinkel Modus und der Standard Fokussierung befin- det (Autofunktionen sind deaktiviert). Soll die RoughCam niteZoom nach einem Reboot bestimmte Einstel- lungen annehmen bzw. wiederherstellen, können hierfür „PRESETS“ über das FCB Control Panel, den Videoserver oder das VISCA Control- Board konfiguriert werden. -
Seite 15: Arbeitsvorbereitung
4.3.1 Arbeitsvorbereitung Achtung! Bereiten Sie Ihre Arbeiten sorgfältig und in Übereinstimmung mit den jeweiligen Vorschriften vor. 4.3.2 Öffnen/ Verschließen des Gehäuses Das Öffnen des Gehäuses ist nicht notwendig und daher nur zu Wartungs- und Repara- turzwecken notwendig. Doc.-ID: 180806-PT10BA-ES-RoughCam niteZoom_de_rev.00.docx, Seite 15 von 20... -
Seite 16: Instandhaltung / Wartung / Änderungen
Instandhaltung / Wartung / Änderungen Die für die Wartung und Instandhaltung von elektrischen Betriebsmitteln geltenden natio- nalen Bestimmungen sind einzuhalten. Die erforderlichen Wartungsintervalle sind anwendungsspezifisch und daher in Abhän- gigkeit von den Einsatzbedingungen vom Betreiber festzulegen. Im Rahmen der Wartung sind vor allem das Gehäuse, die Dichtungen und die Kabel- und Leitungseinführungen, sowie der Zustand des Anschlusskabels zu prüfen. -
Seite 17: Zeichnungen
Zeichnungen Bild 7.1 T10-VA-K1 Bild 7.2 T10-VA-K2 Doc.-ID: 180806-PT10BA-ES-RoughCam niteZoom_de_rev.00.docx, Seite 17 von 20... -
Seite 18: Notizen
Notizen Doc.-ID: 180806-PT10BA-ES-RoughCam niteZoom_de_rev.00.docx, Seite 18 von 20... - Seite 19 Doc.-ID: 180806-PT10BA-ES-RoughCam niteZoom_de_rev.00.docx, Seite 19 von 20...
- Seite 20 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31 Doc.-ID: 180806-PT10BA-ES-RoughCam niteZoom_de_rev.00.docx, Seite 20 von 20...
