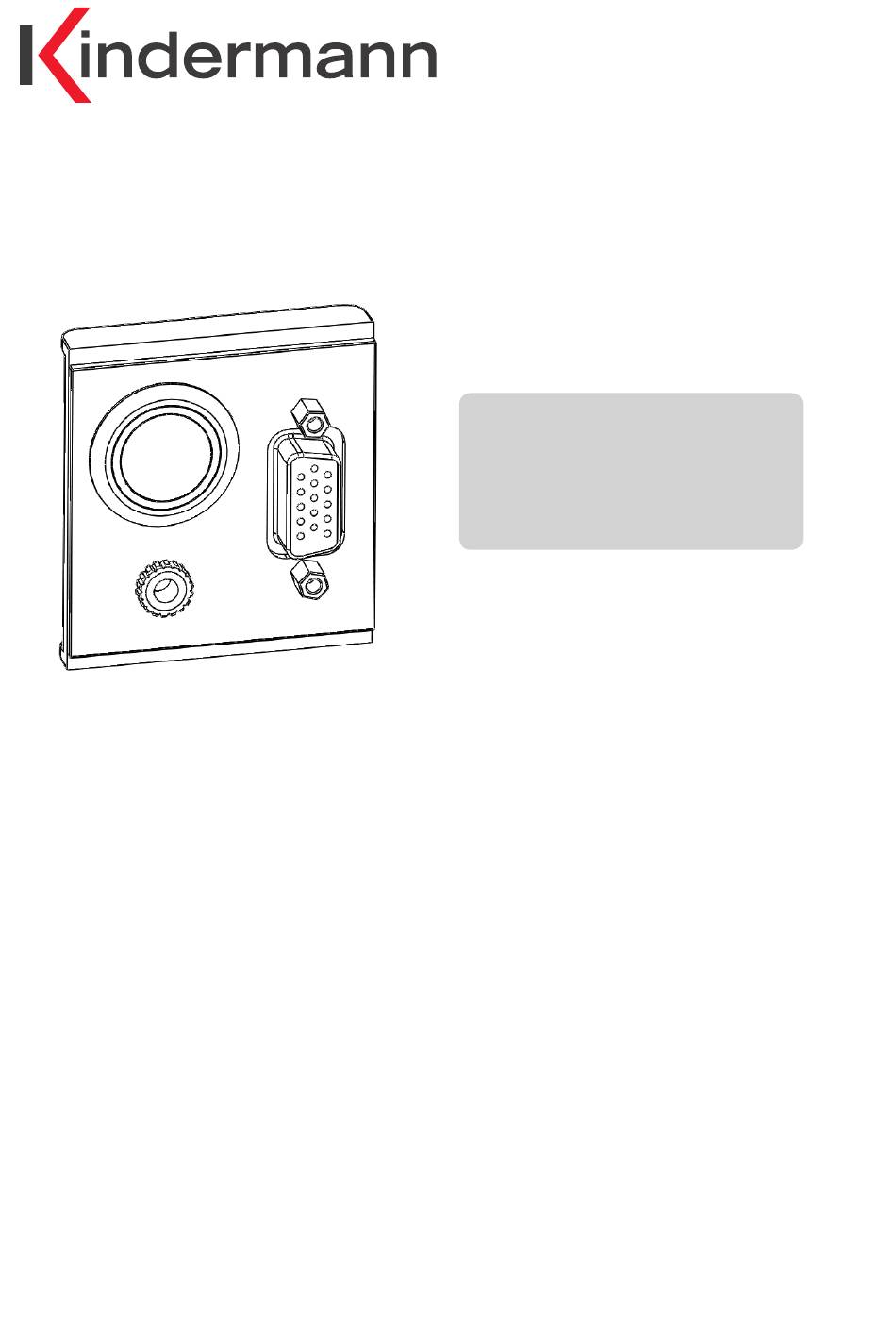

Einspeiseblende VGA und Audio mit Taster
Art. Nr. 7444 000 585
Art. Nr. 7448 000 585
1. Sicherheitshinweise
• Bitte die Anleitung sorgfältig durchlesen und aufbewahren
• D ie Anschlussblende darf nur mit Sicherheitskleinspannung betrieben werden.
• D ie Anschlussblende darf nur in trockener Umgebung gelagert und eingesetzt werden.
• A nschluss und Änderungen dürfen nur von qualifiziertem Fachpersonal
durchgeführt werden.
• B itte beachten Sie die Sicherheitshinweise der anzuschließenden Geräte.
2. Systembeschreibung
Mit Hilfe dieser Blende können Sie mehrere verteilte Einspeisepunkte in einem Raum zu
einem Präsentationssystem zusammenfassen. Als zentrales Element kann hier entweder
ein Step-In tauglicher VGA-Umschalter (bis 8 Eingänge) oder ein CablePort team (bis 4
Eingänge) fungieren.
Drücken Sie die Taste „Show-Me" in der Blende, der Inhalt der Präsentation mit Ton wird
von der VGA-Quelle, über den VGA-Umschalter, zum angeschlossen Projektor/Monitor
durchgeschaltet. Der LED-Ring des Tasters leuchtet.
• als Zubehör zum CablePort
team VGA, um einen Eingang
nach Extern zu verlegen
• als Eingangsblende für Kramer
Step-In-Geräte
Werbung
Verwandte Anleitungen für Kindermann 7448000585
Inhaltszusammenfassung für Kindermann 7448000585
- Seite 1 Einspeiseblende VGA und Audio mit Taster Art. Nr. 7444 000 585 Art. Nr. 7448 000 585 • als Zubehör zum CablePort team VGA, um einen Eingang nach Extern zu verlegen • als Eingangsblende für Kramer Step-In-Geräte 1. Sicherheitshinweise • Bitte die Anleitung sorgfältig durchlesen und aufbewahren • D ie Anschlussblende darf nur mit Sicherheitskleinspannung betrieben werden. • D ie Anschlussblende darf nur in trockener Umgebung gelagert und eingesetzt werden. • A nschluss und Änderungen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. • B itte beachten Sie die Sicherheitshinweise der anzuschließenden Geräte. 2.
- Seite 2 2a. Anwendung mit CablePort team CablePort team VGA zusätzliches, externes Anschlussfeld Einspeiseblende mit „Show-Me“-Taster 2b. Anwendung mit Kramer Step-In-Umschalter...
- Seite 3 3. Inbetriebnahme Verbinden Sie die die VGA-Kupplung über ein voll belegtes VGA-Kabel mit einem Step-In tauglichen Gerät (z. B. der 8-fach VGA-Umschalter VP-81KSi von Kramer) oder über das Adapter-VGA-Kabel 628209 von Kindermann mit einem beliebigen VGA-Umschalter mit Kontakteingängen. Hierbei beachten Sie bitte die Anschlusshinweise des Adapters 628209 und Ihres VGA-Umschalters. 2. Verbinden Sie den Audioanschluss über entsprechendes Anschlusskabel mit den Audio- Eingängen Ihres VGA-Umschalters. 3. Montieren Sie die Anschlussblende im Wand- oder Tischeinbaufeld. 4. Verbinden Sie eine VGA-Quelle mit einem VGA-Kabel (nicht zwingend voll belegt) mit der VGA-Buchse in der Blende und drücken Sie den Taster. Der LED-Ring des Tasters sollte nun leuchten und das VGA-Signal vom Umschalter weitergeleitet werden. 15 14 13 12 Die Buchse in Steckrichtung Belegung der VGA-Kupplung (Ausgangsseitig): Signalart Rot (0,7 VSS @ 75 Ohm) Grün oder (analoges) Monochromsignal (Pegel & Impedanz dto.) Blau (Pegel & Impedanz dto.) LED1 (Kathode) und LED2 (Anode) Masse für Taster und LED2 (Kathode) Masse für Rot Masse für Grün Masse für Blau Taster Masse für Synchronsignale LED1 (Anode) ID1 oder digit. Datenaustausch (DDC - SDA, Serial DAta = Datenleitg.)
- Seite 4 5. Hinweise Verwenden Sie auf dem ausgangsseitigen VGA-Anschluss ausschließlich voll belegte VGA-Leitungen. 2. Die Verwendung von VGA/Cat-Umsetzern ist mit dieser Blende nicht möglich. 3. Eine Nutzung der von manchen Geräten unterstützten 5 V-Versorgung über Pin-9 des VGA Kabels ist nicht möglich. Bitte verwenden Sie ausschliesslich Endgeräte ohne 5 V-Pegel auf Pin-9. 4. Bei Auslieferung ist LED2 verdrahtet. Falls der verwendete Umschalter über keine gemeinsame Masse für Taster und LED verfügt, muss die Belegung bei 628209 und dieser Anschlussblende entsprechend der Kabelbelegung (siehe Tabelle, Seite 3) auf LED1 geändert werden. 7444 000 585 / 7448 000 585 D 2012-10/ 8 42 060 Änderungen vorbehalten Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
