Inhaltszusammenfassung für Larch EAF II

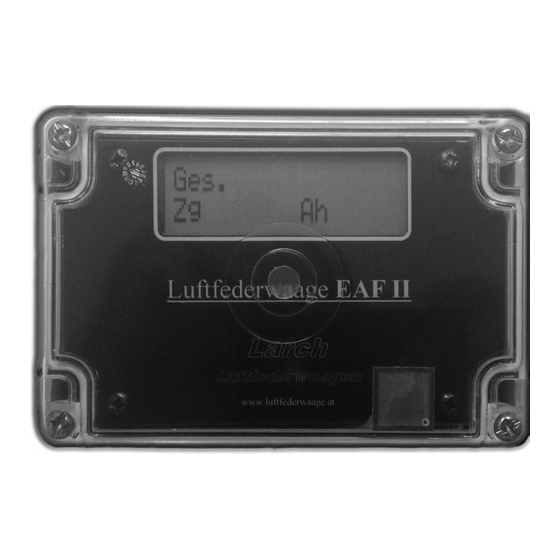

- Seite 1 Bedienungs - Einbauanleitung EAF II V1.1 Externes Display mit Sensortaster Stand 01_ 2010 Seite...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Seite 2 Inhalt Seite 3 Technische Daten Seite 4 Allgemeine Beschreibung Seite 5 Bedienung Seite6 Einbau Seite 7 Menü Seite 8 Kontakt Stand 01_ 2010 Seite... -
Seite 3: Technische Daten
Technische Daten: Spannungsversorgung 12 …….. 30 Volt DC Stromaufnahme < 100 mA Anschlussbelegung 1 Spannung, 2 Minus Einbaumaß 80 x 120 mm Display 2 x 16 LCD Bedienung Kapazitiver Schalter Transceiver: Frequenz 433 Mhz Reichweite Bis 200 m im Freifeld Kanäle Firmen ID 1 - 99 Kanäle Hänger ID... -
Seite 4: Allgemeine Beschreibung
Allgemeine Beschreibung: Das Anzeigegerät EAF II ist ein Erweiterungsmodul für das Messsystem AL5S. Bei voller Ausbaustufe des Wiegesystems kann das Anzeigegerät folgende Daten Visualisieren. Ebene 1 * Gesamtgewicht LKW * Gewicht 1. Achse LKW * Gewicht 2. Achse LKW Bei Doppelachsaggregaten gelten beide Achsen als 2. Achse Ebene 2 * Gesamtgewicht Anhänger... -
Seite 5: Bedienung
Bedienung: Umschalten der Anzeigeebenen - Zum umschalten der 3 Anzeigeebenen dient der Sensortaster unter dem Display. Durch kurzes antippen mit dem Finger auf das Display wird die Anzeige um eine Ebene weitergeschaltet. Nach ausschalten der Spannungsversorgung bleibt diese Ebene gespeichert. Stand 01_ 2010 Seite... -
Seite 6: Einbau
Einbau: Anzeigegerät montieren: Für den Einbau eine geschützte Stelle im Außenbereich des Fahrzeugs wählen. Elektrischer Anschluss: Gerät mit internem kapazitivem Schalter: 1 = Spannungsversorgung 2 = Minus Gerät mit Verkabelung für externe Schalter (wird nicht mehr hergestellt): 1 = Spannungsversorgung Ge/Gn = Minus 2 = Schalteingang Anhänger (Minus) 3 = Schalteingang Gesamt (Minus) - Seite 7 Menü: Um Daten von einer LKW Waage empfangen zu können müssen die Firmen ID und die Anhänger ID eigestellt werden. Es müssen die selben Werte eingegeben werden wie sie auch in der LKW Waage gespeichert sind. Mögliche Werte für beide ID‘s sind 1 bis 99. Werte eingeben - Zum eingeben der Firmen ID die Taste 2 kurz drücken.
-
Seite 8: Kontakt
Kontakt Larch Willi Entgasse 552 A6232 Münster Tel. 004366473593421 FAX 0043533720079 w.larch@tirol.com www.luftfederwaage.at UID: ATU50708006 Stand 01_ 2010 Seite...
