Instruktion

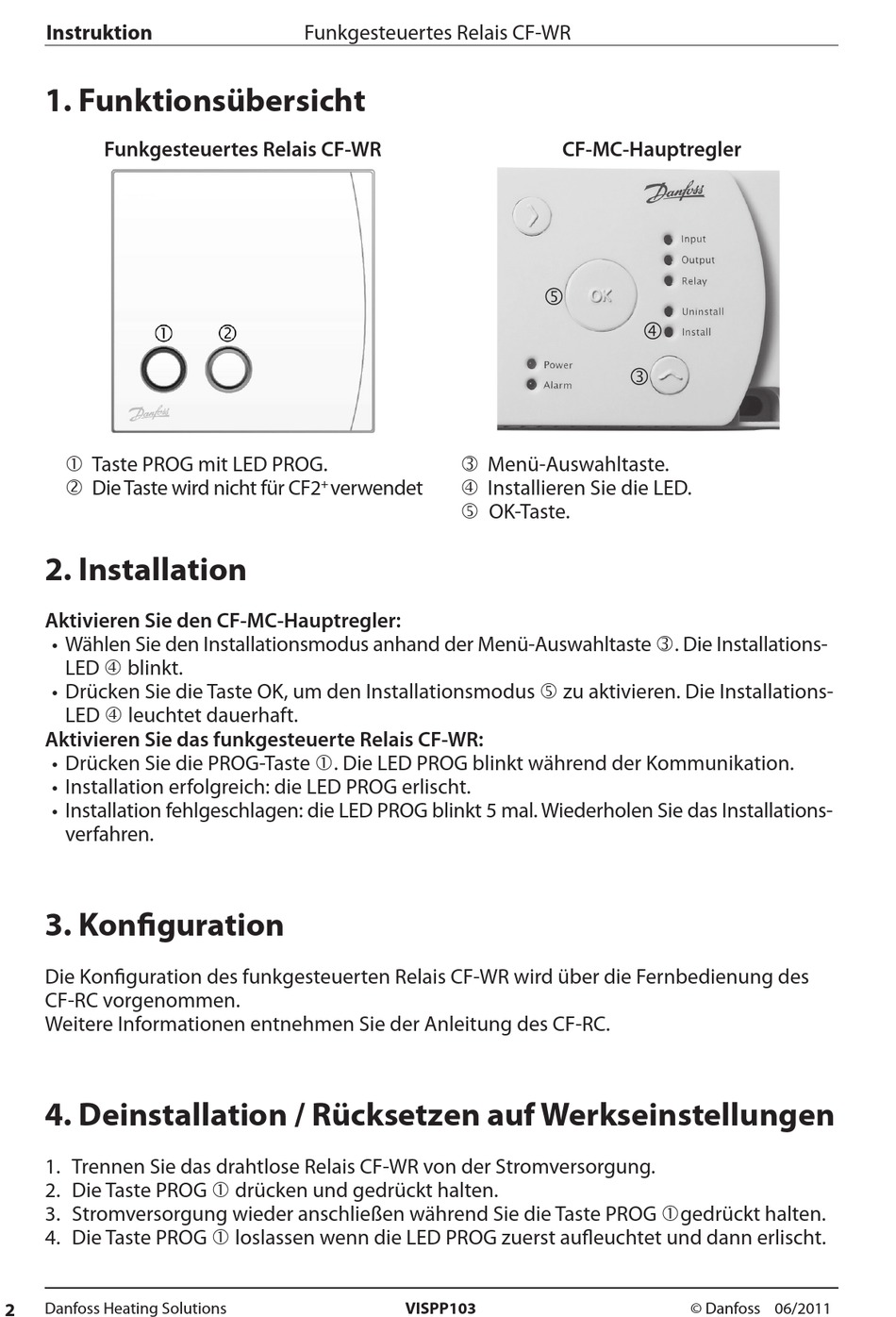

1. Funktionsübersicht
Funkgesteuertes Relais CF-WR
Taste PROG mit LED PROG.
Die Taste wird nicht für CF2
2. Installation
Aktivieren Sie den CF-MC-Hauptregler:
• Wählen Sie den Installationsmodus anhand der Menü-Auswahltaste . Die Installations-
LED blinkt.
• Drücken Sie die Taste OK, um den Installationsmodus zu aktivieren. Die Installations-
LED leuchtet dauerhaft.
Aktivieren Sie das funkgesteuerte Relais CF-WR:
• Drücken Sie die PROG-Taste . Die LED PROG blinkt während der Kommunikation.
• Installation erfolgreich: die LED PROG erlischt.
• Installation fehlgeschlagen: die LED PROG blinkt 5 mal. Wiederholen Sie das Installations-
verfahren.
3. Konfiguration
Die Konfiguration des funkgesteuerten Relais CF-WR wird über die Fernbedienung des
CF-RC vorgenommen.
Weitere Informationen entnehmen Sie der Anleitung des CF-RC.
4. Deinstallation / Rücksetzen auf Werkseinstellungen
1. Trennen Sie das drahtlose Relais CF-WR von der Stromversorgung.
2. Die Taste PROG drücken und gedrückt halten.
3. Stromversorgung wieder anschließen während Sie die Taste PROG gedrückt halten.
4. Die Taste PROG loslassen wenn die LED PROG zuerst aufleuchtet und dann erlischt.
2
Danfoss Heating Solutions
Funkgesteuertes Relais CF-WR
Menü-Auswahltaste.
Installieren Sie die LED.
+
verwendet
OK-Taste.
VISPP103
CF-MC-Hauptregler
© Danfoss 06/2011
