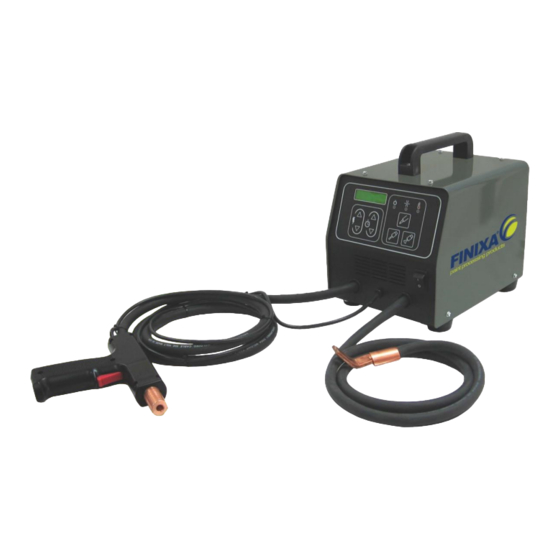

Finixa 160 Bedienungsanleitung

Punktschweissgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SWD 00 – PUNKTSCHWEISSGERÄT 160
1/28

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Finixa 160

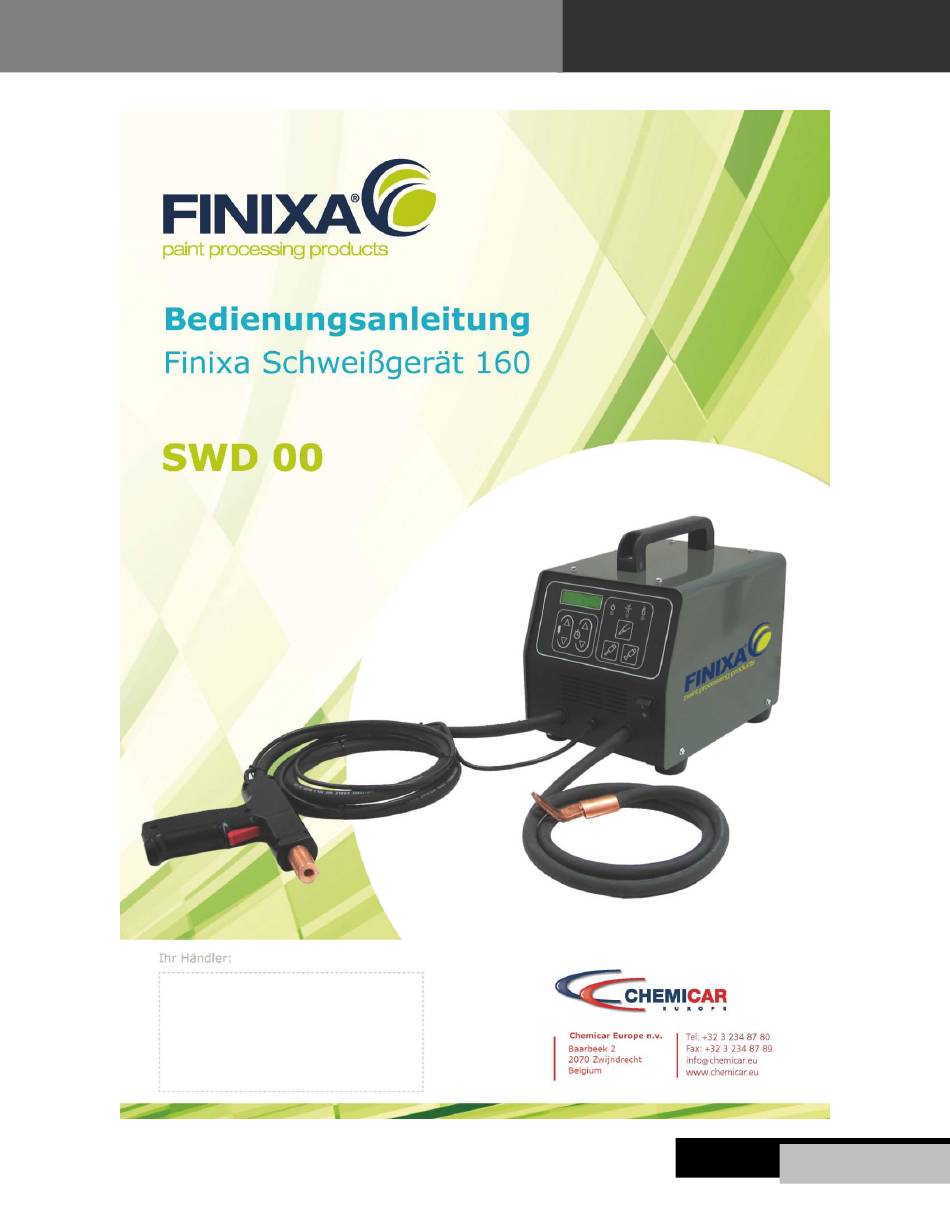

  • Seite 1 SWD 00 – PUNKTSCHWEISSGERÄT 160 1/28...

  • Seite 2: Inhaltsverzeichnis

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Inhaltsverzeichnis ARNUNG ................................. 3 INLEITUNG ..............................7 ULTIFUNKTIONALES CHWEIßGERÄT ECHNISCHE ATEN ..............8 Technische daten ............................8 Erhalt und Auspacken des Schweißgeräts ....................10 CHWEIßGERÄTANSCHLÜSSE ........................10 Anschluss des Netzkabels - Vosichtsmaßnahmen ..................10 Erdungskabel ..............................10 NBETRIEBNAHME ............................

  • Seite 3: Warnung

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Warnung Wenn eines der hier gezeigten Symbole angezeigt wird, müssen Sie mit der Möglichkeit rechnen, dass Verletzungsgefahr besteht und müssen Sie die entsprechende Mitteilung lesen 1. Vor der Benutzung des Geräts müssen Sie alle mitgelieferten Warnhinweise und...

  • Seite 4: Elektrische Gefährdung

    SWD 00 – PUNKTSCHWEISSGERÄT 160 7. Der Eigentümer ist dafür verantwortlich, dass alle Warnaufkleber lesbar und unversehrt bleiben. Ersatzaufkleber können bei der Fabrik beantragt werden. 8. Die Nichtbeachtung dieser Warnhinweise kann zu ernsten oder lebensgefährlichen Verletzungen und/oder zu Schäden am Gerät und an anderen Sachwerten führen.
  • Seite 5 SWD 00 – PUNKTSCHWEISSGERÄT 160 Feuchtigkeit und lassen Sie sie nicht damit in und Sachschäden durch Brand oder Explosion zu Berührung kommen. verringern, müssen Sie die folgenden Sicherheitshinweise gelesen und verstanden haben · Berühren Sie das Schweißgerät nicht und versuchen und diese befolgen.

  • Seite 6: Rauchgefährdung

    SWD 00 – PUNKTSCHWEISSGERÄT 160 sauberen, stabilen und sicheren Fußboden hat, alle anderen Personen im Bereich) ein Atemgerät mit vorzugsweise aus Beton oder gemauert, ohne Fliesen, Luftzufuhr tragen. Teppich oder irgendwelche anderen entflammbaren Materialien. · Schweißen Sie nicht mehr weiter, sobald Irritationen der Augen, der Nase oder im Hals entstehen, da dies ·...

  • Seite 7: Einleitung

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Einleitung Dieses Gerät liefert viele Jahre lang ausgezeichnete Herzlichen Glückwunsch zum Erwerb Ihres neuen Resultate; lesen Sie die Bedienungsanleitung multifunktionalen Schweißausbeulsystems sorgfältig, so dass Sie das Gerät maximal nutzen und COMPUSPOT CPS160, das speziell für immer in einwandfreiem Zustand halten können.

  • Seite 8: Multifunktionales Schweißgerät Technische Daten

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Multifunktionales Schweißgerät Technische Daten Technische Daten Allgemein Spannung 208/240 V einphasig 380/415 V einphasig Frequenz 50/60 Hz 50/60 Hz Sicherungen 30 A, verzögert 20 A, verzögert Schweißstrom 2100/3500 A 2100/3500 A Leerlaufspannung Arbeitszyklus Nennleistung 2.0/2.9 kVA 2.0/2.9 kVA...

  • Seite 9: Erhalt Und Auspacken Des Schweißgeräts

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Erhalt und Auspacken des Schweißgeräts Nehmen Sie erst den Gleithammer, die Bedienungsanleitung und das Zubehörpaket aus dem Karton. Entfernen Sie jegliches, das Gerät umgebende Verpackungsmaterial. Heben Sie dann das Gerät gerade aus dem Karton heraus.

  • Seite 10: Schweißgerätanschlüsse

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Schweißgerätansch lüsse Erdungskabel Anschluss des Netzkabels - Erdungsstelle Vorsichtsmaßnahmen Die richtige Wahl und Vorbereitung der Stelle, wo der Plattenerder eingesetzt werden soll, ist äußerst wichtig. Das Schweißgerät CompuSpot160 wird mit einem 8 m Befestigen Sie den Plattenerder direkt an den Teil der langen, fest mit der Einheit verbundenen Netzkabel zu reparierenden Karosserie, in der Nähe des...

  • Seite 11: Inbetriebnahme

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Inbetriebnahme Sprachauswahl Die Programme des Geräts stehen in drei Sprachen zur Verfügung: Französisch, Englisch und Deutsch. 1. Stecken Sie den Netzstecker in eine einphasige Drücken Sie gleichzeitig auf beide Abwärtspfeile, um Steckdose von 240 V - 30 A (einphasig, 400 V – 20 A die gewünschte Sprache zu wählen.

  • Seite 12: Modus Und Einstellungen

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Modus und Befestigung des Plattenerders Einstellungen Es gibt zwei Methoden zur Befestigung des Plattenerders. 1. Pressen Sie den Teil des Blechs ein, an den der Plattenerder befestigt werden soll. 1. Heftschweißen mit Kabeln und einer Kontaktspitze WICHTIG: Obwohl das CPS160 ein extrem leistungsstarkes Schweißausbeulsystem ist, ist es...
  • Seite 13 SWD 00 – PUNKTSCHWEISSGERÄT 160 Beispiel für Kontaktspitze*: *Die in diesem Beispiel angegebenen Werte sind Empfehlungen und können angepasst werden. BEMERKUNG: Die ersten mit oben genannten Einstellungen geschweißten Heftnähte dienen als Richtschnur für die Wahl der richtigen Einstellung der folgenden Nähte.

  • Seite 14: Schweißen Von Nägeln, Wellendraht Und Scheiben

    SWD 00 – PUNKTSCHWEISSGERÄT 160 2. Schweißen von Nägeln, Einstellungen für Nägel, Wellendraht und Wellendraht und Scheiben Scheiben Montieren Sie die Spitze für den gewünschten Modus - Drücken Sie auf das Symbol ALLGEMEINER auf den Spitzenhalter des Griffs mit dem Taster.

  • Seite 15: Schweißen Von Formstiften

    SWD 00 – PUNKTSCHWEISSGERÄT 160 3. Schweißen von Formstiften Anbringung des Plattenerders Es gibt zwei Methoden zur Befestigung des Zubehör Plattenerders. - Formstiftspitze: 04.PS.15.20 1. Pressen Sie den Teil des Blechs ein, an den der Plattenerder befestigt werden soll. 2. oder schweißen Sie eine Scheibe auf die Metalloberfläche und befestigen Sie...

  • Seite 16: Energic-Gleithammer Mit Spitze 13.Ps.10.29

    SWD 00 – PUNKTSCHWEISSGERÄT 160 4. Energic-Gleithammer mit 2. oder schweißen Sie eine Scheibe auf die Spitze 13.PS.10.29 Metalloberfläche und befestigen Sie den Plattenerder mit Hilfe des Blockgreifers befestigen. Hiermit geht das Ausbeulen sehr schnell; die Anwendungszeit wird im Vergleich zu anderen Ausbeulverfahren (mit Scheiben, Nägeln, usw.)

  • Seite 17: Schrumpfen Mit Kupferspitze Für Thermische Behandlung

    SWD 00 – PUNKTSCHWEISSGERÄT 160 5. Schrumpfen mit Kupferspitze Einstellung der Schrumpfspitze für thermische Behandlung - Drücken Sie auf das Symbol ALLGEMEINER MODUS bis Sie Zubehör den Modus SCHEIBE/SCHRUMPFEN bekommen. - Kupferschumpfspitze 04.PS.15.10 - Stellen Sie die Leistung ein. - Stellen Sie die Zeit ein.

  • Seite 18: Schrumpfen Mit Kohlestift

    SWD 00 – PUNKTSCHWEISSGERÄT 160 1. Pressen Sie den Teil des Blechs ein, an den der 6. Schrumpfen mit Kohlestift Plattenerder befestigt werden soll. Zubehör (Optional) - Kohlestift 02.205.01.60 - Kohlestiftadapter 04.PS.20.36 2. oder schweißen Sie eine Scheibe auf die Metalloberfläche und befestigen Sie...
  • Seite 19 SWD 00 – PUNKTSCHWEISSGERÄT 160 Metallstück. Es gibt zwei Methoden zur Befestigung des Plattenerders. 19/28...

  • Seite 20: Halbmond-Steppnahtschweißen

    SWD 00 – PUNKTSCHWEISSGERÄT 160 7. Halbmond- BEMERKUNG: Das Gerät wird, so lange der Steppnahtschweißen Auslöseschalter betätigt wird, weiter steppnahtschweißen. Montieren Sie die halbmondförmige Spitze für den gewünschten Modus auf den Spitzenhalter des Griffs mit dem Taster. Zubehör - Halbmondelektrode: 04.PS.15.15...

  • Seite 21: Zubehörliste

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Zubehörliste Nr. AMH Beschreibung 16.178.00.72 Scheiben (Set von 100) 16.178.00.71 Formstifte (Set von 100) für das Abnehmen oder Anbringen von Türblenden 16.178.00.67 Nägel (Set von 100) 04.PS.15.18 Standardheftschweißspitze 04.PS.15.05 Scheibenspitze 04.PS.15.25 Nagelspitze 04.PS.15.10 Kupferschrumpfspitze 04.PS.15.20 Formstiftspitze: Ausziehgerät für Scheiben mit...

  • Seite 22: Fehlerbehebung

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Fehlerbehebung Blech durchgebrannt Abnehmen der Spitzen Leistung und/oder Schweißzeit zu hoch bzw. zu lang Spitzen können aus dem Spitzenhalter oder schlechter Kontakt zwischen Spitze und Blech. herausgenommen werden, indem leicht mit einem Im Fall von Heft- oder Steppnahtschweißen eines Kunststoffhammer auf den Spitzenhalter geklopft wird.
  • Seite 23 SWD 00 – PUNKTSCHWEISSGERÄT 160 Keine Leistungseinstellung. Defekt im Regelkreis der Das Schweißgerät muss von einer Elektrikplatte. anerkannten Werkstatt repariert Keine Zeiteinstellung. werden. Die Kontrollleuchten brennen und Strom wird durch die Spitzen geführt. Ein summendes Geräusch ist zu hören, wenn die Einstellungen für...

  • Seite 24: Explosionsdarstellung

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Explosionsdarstellung TEILENUMMER BESCHREIBUNG 09.125.01.43 RIFF 08.141.08.23 NBUSKOPFSCHRAUBE 13.164.05.04 BERE BDECKUNG 08.148.08.09 LECHSCHRAUBE 08.142.00.12 5/16 LACHE CHEIBE 24/28...
  • Seite 25 SWD 00 – PUNKTSCHWEISSGERÄT 160 08.141.08.00 1,25 ECHSKANTMUTTER – M 07.PS.21.50 208V RANSFORMATOR ODELL – M 07.PS.21.60 400V RANSFORMATOR ODELL 01.138.01.22 AC-K 14/3 ABEL 09.125.04.25 14/3 UGENTLASTUNG 13.164.05.00 ORDERSEITE NTERSEITE UND ÜCKSEITE 09.125.04.81 UNSTSTOFFFÜßCHEN – M 27.PS.01.60 208V LATINE ODELL –...
  • Seite 26 SWD 00 – PUNKTSCHWEISSGERÄT 160 26/28...

  • Seite 27: Schaltplan

    SWD 00 – PUNKTSCHWEISSGERÄT 160 Schaltplan 27/28...

  • Seite 28: Anhang A: Tabelle Allgemeine Einstellungen

    SWD 00 – PUNKTSCHWEISSGERÄT 160 ANHANG A: Tabelle Allgemeine Einstellungen Funktion Schweißzeit Leistung Modus Kontaktspitze 300 ms 100 % EINZELPUNKT SCHEIBE/SCHRUMPFE Scheibe 100 ms 80 % Nägel 100 ms 75 % NAGEL/STERN Formstift 120 ms 65 % NAGEL/STERN Energic-Gleithammer 50 ms...
