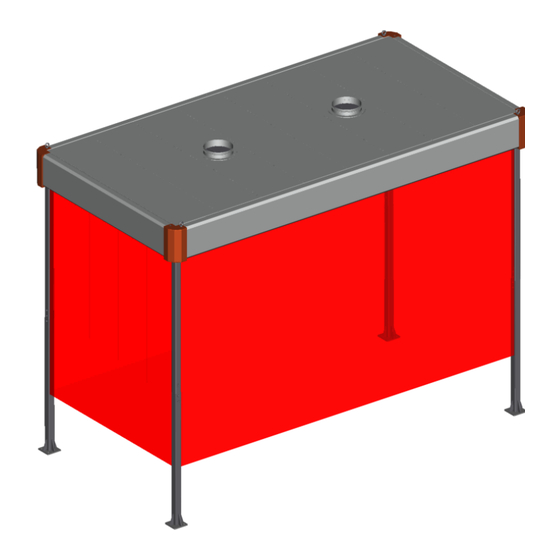

Kemper variohood Handbuch
Absaughaube
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Kemper variohood
- Seite 1 KEMPER variohood...
-
Seite 3: Inhaltsverzeichnis
Verwendung ..................2 Funktionsweise ................2 Sicherheitshinweise ................ 2 Montage der Absaughaube variohood .......... 3 Aufständern mittels Stützen ............8 Allgemeine Hinweise ..............10 Deckenabhängung Befestigung auf Ständern Befestigung auf Roboter... -
Seite 4: Verwendung
232 07 04 3.150 x 1.800 x 300 6.500 Die KEMPER variohood ist für den Anschluss an ein KEMPER System 6000, 8000, oder 9000 ausgelegt. Ihr jeweiliger Ansprechpartner wird Sie hierzu gerne beraten. 2. Funktionsweise Dank des einzigartigen Strömungsprinzips ist eine hohe Effizienz der Absaugung bei sehr geringer Luftvolumenleistung möglich. Durch kleine, längliche Öffnungen an den inneren Rändern der Absaughaube werden die entstehenden Stäube gleichmäßig abgesaugt. -
Seite 5: Montage Der Absaughaube Variohood
• Saugen Sie keine brennbaren Stäube ein. Diese könnten sich in der Absaughaube entzünden oder sogar mit der Luft ein explosionsfähiges Gemisch bilden. 4. Montage der Absaughaube variohood Sorgen Sie bei der Montage für einen sauberen, weichen Untergrund. So können Kratzer vermieden werden. - Seite 6 Schritt 3 - Befestigen der Eckverbinder Mittels der mitgelieferten Flachrundschraube M8x16 fixieren Sie nun die äußeren Bohrungen der Bauteile. Die Innenseite des Zwischenprofils und die Außenseite des Eckverbinders müssen aneinander liegen! Schritt 4 - Einstecken des Verbindungsstückes Stecken Sie nun ein Verbindungsstück in das Zwischenprofil und fixieren beides mit den mitgelieferten Flachrundschrauben M8x16 Hinweis: Dieses Bauteil ist nicht bei allen Haubengrößen erforderlich.
- Seite 7 Schritt 6 - Montage der Zwischenprofile Montieren Sie das gegenüberliegende Zwischenprofil wie das vorherige. Schritt 7 - Montage der Tragstrebe Nur für Absaughauben ab einer Breite von 4 Rastern (1.800 mm) Schrauben Sie die Träger mittels beider Flanschplatten zusammen. Die komplette Strebe kann nun an das Verbindungsprofil geschraubt werden.
- Seite 8 Schritt 8 - Einlegen der perforierten Kassette Legen Sie nun eine Kassette mit Perforation ein. Achtung: Die Perforation muss unter der Eckverbindung positioniert werden. Achtung: Soll die Haube auf Stützen gestellt werden, entfernen Sie die Perforation der Kassette, sowie der Zwischenprofile. Anschließend kann das mitgelieferte Kantenschutzprofil an der Bruchkante aufgesteckt werden.
- Seite 9 Schritt 11 - Einlegen der perforierten Kassette Schieben Sie das Zwischenprofil mit den Eckverbindern in den bestehenden Rahmen der Absaughaube. Verschrauben Sie die Eckverbinder. Schritt 12 - Anbringen der Endkappe Schieben Sie nun die Endkappe auf das Zwischenprofil auf. Oben wird in einer Bohrung eine Senkkopfschraube verwendet. In die andere Bohrung wird eine Augenschraube eingedreht.
-
Seite 10: Aufständern Mittels Stützen
Schritt 14 - Niederhalter An der Unterseite der Haube müssen nun die Kassettenniederhalter verschraubt werden. Hierzu die Schrauben nach unten ziehen und fest- schrauben. Der Niederhalter kann auch durch die Ansaugöffnung händisch gedrückt werden. –> Achtung: Es können scharfkantige Stellen vorhanden sein. - Seite 11 Schritt 2 - Perforation entfernen Um die Stützen einstecken zu können, muss vorher die Perforation der Blechkassette und beide Perforationen der Zwischenprofile entfernt werden. (Siehe: Montage Absaughaube Schritt 2, 7, 9) Nun kann die Stütze eingeschoben werden. Schritt 3 - Einschieben Stütze Ist die Stütze bis zum Anschlag eingesteckt, wird diese mithilfe der beiden Sechskantschrauben befestigt.
-
Seite 12: Allgemeine Hinweise
Schritt 4 - Einlegen der oberen Kassette Legen Sie sich die Kassetten bereit. Dann verbinden Sie diese wie bei den unteren. Anschließend werden alle verbundenen Kassetten von oben eingelegt. Hinweis: Die Rohrleitung darf nicht auf der Haube abgestützt werden! Sie ist entsprechend abzuhängen. 6.
