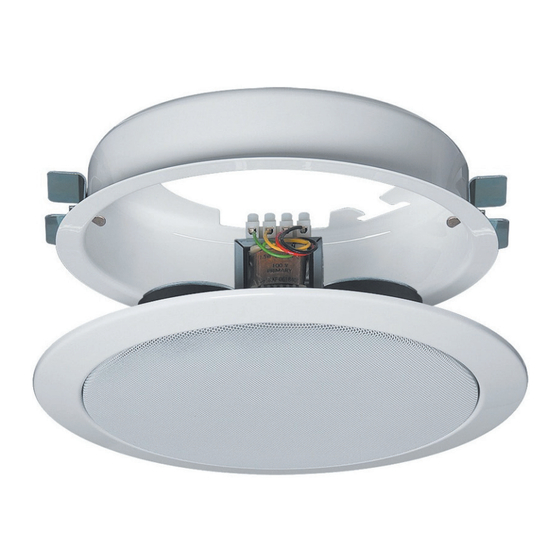

- Seite 1 RC-512 EN-1 A/B CEILING SPEAKER Made in GerMany - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH...
-
Seite 2: Frequency Response
RC-512 EN-1 DEsCRiptioN BEsChREiBuNg This ceiling speaker is equipped with 2 loudspeakers as well Dieser Einbaulautsprecher ist sowohl mit 2 Lautsprechern as with 2 transformers. This cabinet speaker enables space wie auch mit 2 Übertragern bestückt und erlaubt damit auf... - Seite 3 RC-512 EN-1 Polar Response Polar Plots [Hz] 1000 2000 4000 Polar response horizontal (red) (-6dB): 180° 172° 64° 44° Polar response vertical (blue) (-6dB): 180° 180° 84° 120° Technichal Data RC-512 EN-1 Input 100 V Nominal power 2 x 6W, 3W, 1,5W SPLP max 1 m 103,5dB Nominal impedance 1.7kΩ @ 6W...
-
Seite 4: Connection Diagrams
RC-512 EN-1 CoNNECtioN DiAgRAMs RC-512 EN / Loudspeaker for voice alarm systems RCS Auio-Systems GmbH, Markfeld 5, 83043 Bad Aibiling 11 / System 1 / 1488, ITB Building Research Institute, 00-611 Warszawa, ul Filtrowa 1 1488-CPD-0180/W / EN-54-24:2008 / Typ A Charge No.:... -
Seite 5: Einbau
RC-512 EN-1 MouNtiNg iNstRuCtioNs MoNtAgEANlEituNg AssEMBly EiNBAu The necessary hole cut for the installation should have a Der benötigte Lochausschnitt für die Installation sollte einen diameter of 204 mm ±5mm. The installation depth should Durchmesser von 204 mm ±5 mm aufweisen. Die Einbautie- amount to at least 100 mm. fe sollte mindesten 100 mm betragen. 1. Remove the mounting ring of the loudspeaker by relea- 1. Entfernen Sie den Montagering von dem Lautsprecher sing the spring wires at both sides of the speaker. - Seite 6 RC-512 EN-1...
- Seite 7 RC-512 EN-1 DEClARED pERFoRMANCE lEistuNgsERkläRuNg ESSENTIAL CHARACTERISTICS CHAPTER OF PERFORMANCE HARMONISED STANDARD STANDARD Performance in case of fire! 4.2, 5.2, 5.3, 5.4, 5.5 fulfilled EN 54-24:2008 Operation reliability 4.3, 4.4, 4.5, 5.6, 5.18 fulfilled EN 54-24:2008 Durability of operation 5.7, 5.8, 5.9 fulfilled EN 54-24:2008 Temperature resistance Durability of operation 5.10, 5.11, 5.12 fulfilled EN 54-24:2008 Humidity resistance Durability of operation 5.13...
