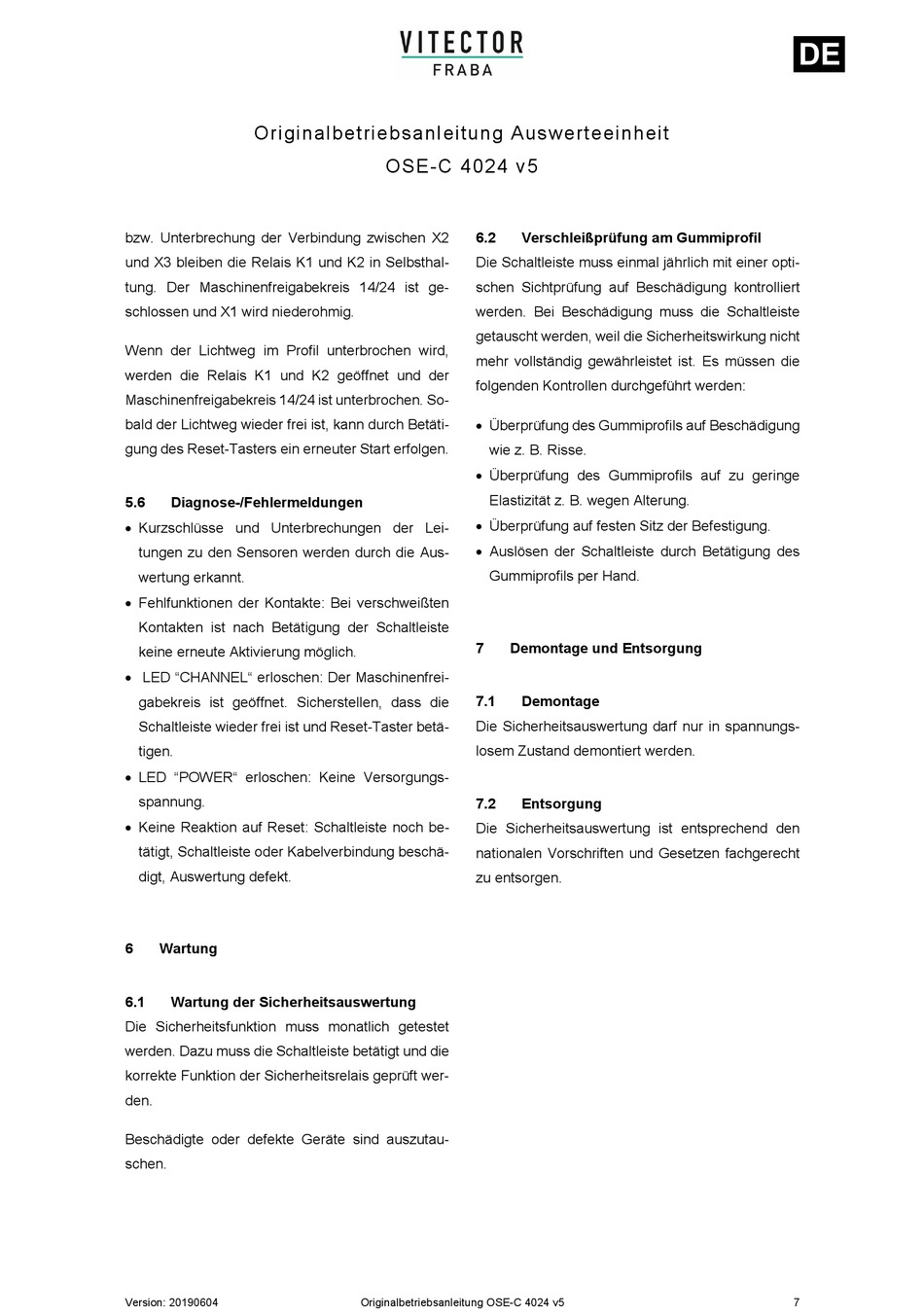

Originalbetriebsanleitung Auswerteeinheit
bzw. Unterbrechung der Verbindung zwischen X2
und X3 bleiben die Relais K1 und K2 in Selbsthal-
tung. Der Maschinenfreigabekreis 14/24 ist ge-
schlossen und X1 wird niederohmig.
Wenn der Lichtweg im Profil unterbrochen wird,
werden die Relais K1 und K2 geöffnet und der
Maschinenfreigabekreis 14/24 ist unterbrochen. So-
bald der Lichtweg wieder frei ist, kann durch Betäti-
gung des Reset-Tasters ein erneuter Start erfolgen.
5.6

Diagnose-/Fehlermeldungen

 Kurzschlüsse und Unterbrechungen der Lei-
tungen zu den Sensoren werden durch die Aus-
wertung erkannt.
 Fehlfunktionen der Kontakte: Bei verschweißten
Kontakten ist nach Betätigung der Schaltleiste
keine erneute Aktivierung möglich.
 LED "CHANNEL" erloschen: Der Maschinenfrei-
gabekreis ist geöffnet. Sicherstellen, dass die
Schaltleiste wieder frei ist und Reset-Taster betä-
tigen.
 LED "POWER" erloschen: Keine Versorgungs-
spannung.
 Keine Reaktion auf Reset: Schaltleiste noch be-
tätigt, Schaltleiste oder Kabelverbindung beschä-
digt, Auswertung defekt.
6

Wartung

6.1

Wartung der Sicherheitsauswertung

Die Sicherheitsfunktion muss monatlich getestet
werden. Dazu muss die Schaltleiste betätigt und die
korrekte Funktion der Sicherheitsrelais geprüft wer-
den.
Beschädigte oder defekte Geräte sind auszutau-
schen.
Version: 20190604
OSE-C 4024 v5
6.2 Verschleißprüfung am Gummiprofil
Die Schaltleiste muss einmal jährlich mit einer opti-
schen Sichtprüfung auf Beschädigung kontrolliert
werden. Bei Beschädigung muss die Schaltleiste
getauscht werden, weil die Sicherheitswirkung nicht
mehr vollständig gewährleistet ist. Es müssen die
folgenden Kontrollen durchgeführt werden:
 Überprüfung des Gummiprofils auf Beschädigung
wie z. B. Risse.
 Überprüfung des Gummiprofils auf zu geringe
Elastizität z. B. wegen Alterung.
 Überprüfung auf festen Sitz der Befestigung.
 Auslösen der Schaltleiste durch Betätigung des
Gummiprofils per Hand.
7

Demontage und Entsorgung

7.1

Demontage

Die Sicherheitsauswertung darf nur in spannungs-
losem Zustand demontiert werden.
7.2

Entsorgung

Die Sicherheitsauswertung ist entsprechend den
nationalen Vorschriften und Gesetzen fachgerecht
zu entsorgen.
Originalbetriebsanleitung OSE-C 4024 v5 7
