Allgemeines
Das Interface Module XC Modbus ist für den Einsatz mit EMH Zähler der Baureihen LZQJ-XC und
DMTZ-XC vorgesehen und dient zur Weitergabe der Zählerwerte über RS485-Schnittstelle mit
Modbus-Protokoll. Es kann ohne Entfernen der Eichplombe installiert oder vom Zähler entfernt
werden. Der Einbau ist unterbrechungsfrei während des Betriebs möglich. Mit Hilfe des
Kommunikationsmoduls lassen sich die aktuellen Werte (die freiprogrammierbare Servicetabelle TS)
über das Modbus-Protokoll aus dem Zähler auslesen (Protokollkonverter). Über die integrierte RS485-
Schnittstelle ist eine einfache Verbindung zu der Abfragesoftware (z.B. Zählerfernauslesung,
Energiemanagement usw.) möglich. An einem RS485-Bussystem können mehrere Zähler gleichzeitig
angeschlossen werden.
Sicherheitsinformationen
Die Kommunikationsmodule sind elektronische Geräte und dürfen nicht zweckentfremdet verwendet werden.
Der Ein- und Ausbau kann unter Spannung vorgenommen werden.
Der Eigentümer der Kommunikationsmodule ist dafür verantwortlich, dass jede mit
Arbeiten am Modul betraute Person (Elektrofachkraft):

die durch die nationalen Festlegungen geforderte Ausbildung und Befähigung
besitzt

die entsprechende Teile der Beschreibung gelesen und verstanden hat

die Sicherheitsanweisungen strikte befolgt
Insbesondere trägt der Eigentümer der Module die Verantwortung:

für den Schutz von Personen

die Verhinderung von Sachschäden

die Ausbildung des Personals
Folgende Sicherheitsanweisungen sind auf jedem Fall zu beachten:

Fallengelassene Module dürfen nicht montiert werden, auch wenn keine Beschädigungen sichtbar
sind. Sie müssen zur Prüfung an die zuständige Servicestelle gesandt werden (interne
Beschädigungen!)

Module dürfen nie mit fließendem Wasser oder mit Hochdruckgeräten gereinigt werden:
Kurzschlussgefahr durch eingedrungenes Wasser

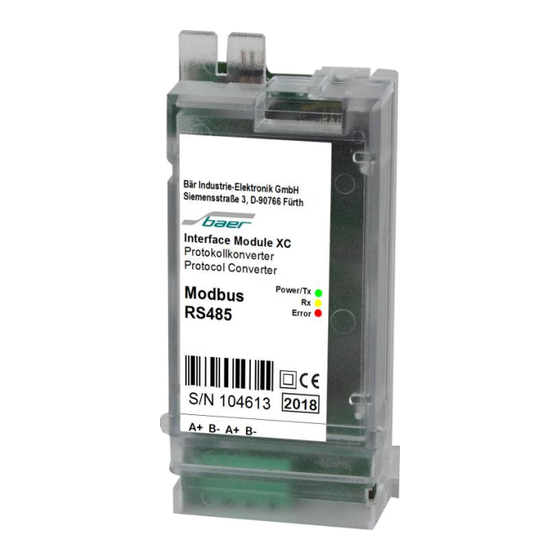

Interface Module XC Modbus
Protokollkonverter / Beschreibung
Kompatible Zähler
 LZQJ-XC (4-Quadranten-/Kombizähler):
- Standardzähler mit Direktanschluss
- Wandlerzähler Cl. B (Cl. 1)
- Präzisionszähler Cl. C (Cl. 0.5S)
- Präzisionszähler Cl. 0,2S
 DMTZ-XC (Gewerbezähler)
Funktionen

RS485-Schnittstelle (2-Draht) für
Zweiwegekommunikation;

Abfrageprotokoll: Modbus RTU (8N1);

Interne serielle Schnittstelle für den Datenaustausch
mit dem Zähler (Servicetabelle TS);

Protokollwandlung der Servicetabelle TS (max. 125
Werte) aus dem Zähler in Modbus RTU Format
(nicht transparent);

Interne Spannungsversorgung aus dem Zähler;

Im Zählerbetrieb austauschbar;
