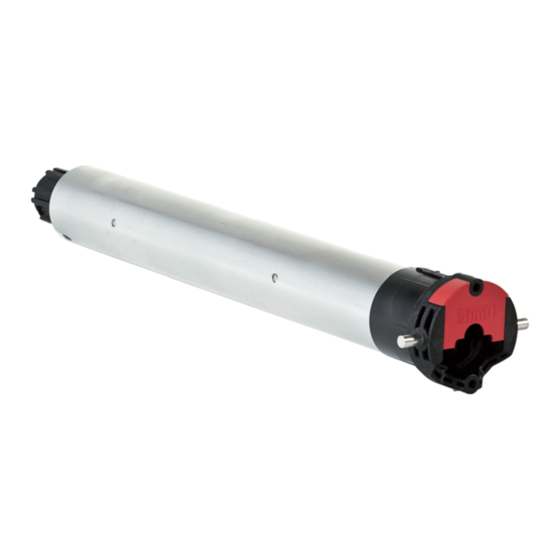

simu T5 AUTO SHORT Bedienungsanleitung

FR T5 AUTO SHORT - 230V - 50HZ - 6 Nm 17 t/min.
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090

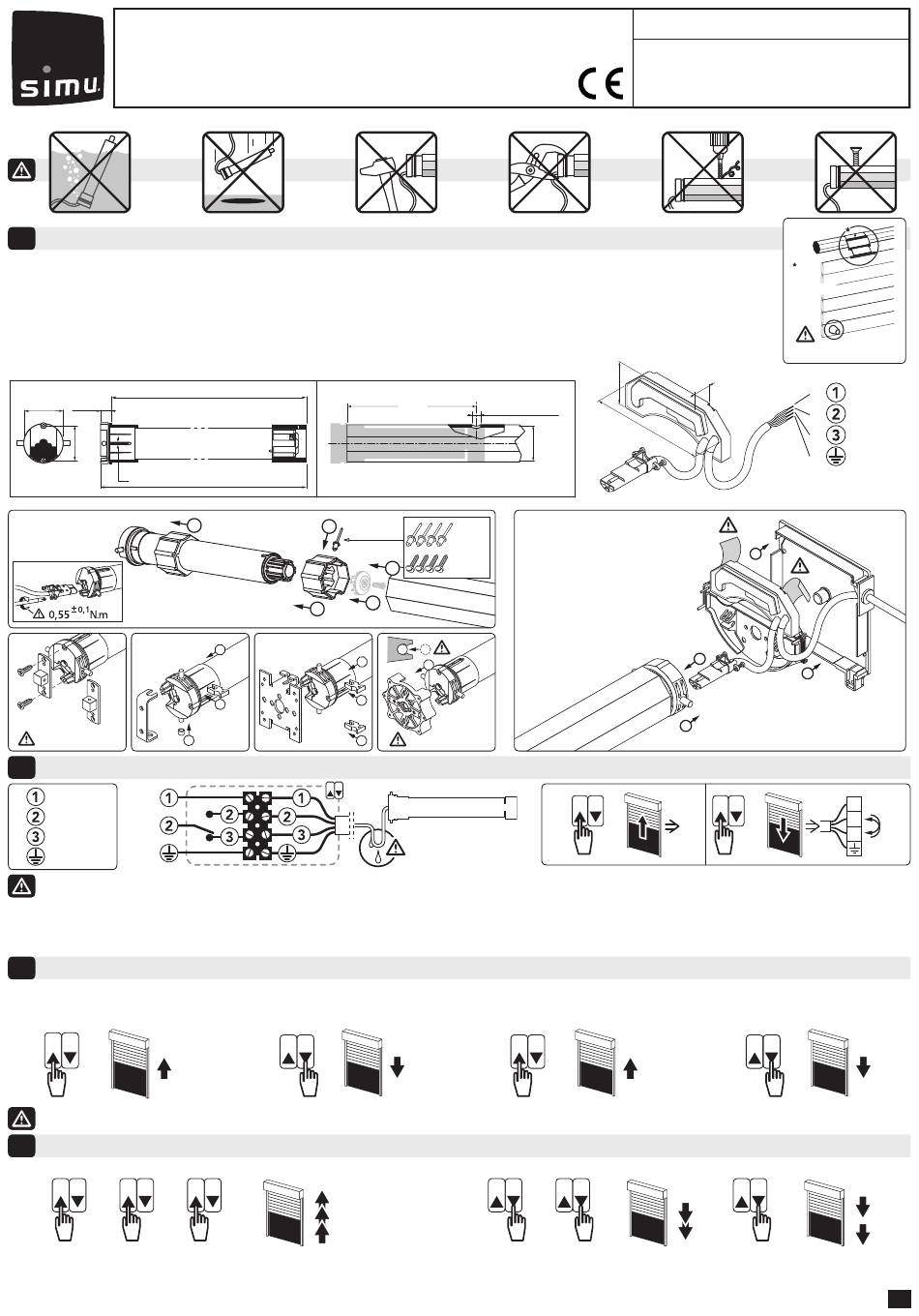

Installation
1
- Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne pas surdimensionner le moteur.
- L'utilisation de verrous ou d'attaches rigides ainsi que de butées sur lame fi nale (ou dans les coulisses) est obligatoire au bon fonctionnement
du moteur.
- Pour obtenir des renseignements sur la compatibilité du moteur avec le volet roulant et avec les accessoires, s'adresser au fabricant de volet
roulant ou à SIMU.
- Niveau de bruit : LpA ≤ 70 dB (A)
- Perçage du tube :
55
22,8
48*
4
* 35 Nm max.
Montage :
9910013
9910014
25 N.m max.
2 Câblage
Bleu N
Marron
L
Noir
PE
Vert/jaune
- Possibilité de câbler 3 moteurs max. en parallèle sur un interrupteur.
- Le raccordement du câble au moteur doit être réalisé par du personnel qualifi é.
- Le moteur ne permet pas le raccordement à une alimentation de secours de type onduleur, groupe électrogène etc.
- Le connecteur doit être monté sans endommager les contacts, la continuité de terre doit être assurée.
- Dans le cas d'une utilisation du moteur avec une commande type KNX / EIB, nous consulter.
Mise en service du moteur
3
Après les deux premières ouvertures et fermetures consécutives et complètes du volet roulant :
- Le moteur mémorise automatiquement les positions des fi ns de courses haut et bas.
- La fonction "arrêt sur obstacle" devient active.
>>
- Il est conseillé d'effectuer ces deux cycles ouverture / fermeture dès l'installation du produit.
- Pour une information plus complète, merci de consulter le cahier Technique SIMU 5054209
Effacement des réglages automatiques
4
Dans le cas d'une nouvelle installation avec ce moteur, il est conseillé de ré-initialiser le moteur selon la procédure suivante :
>> >>
1 s 1 s
- Effectuer trois appuis successifs d'une durée de 1s chacun sur la touche montée. Le moteur effectue une brève rotation à chaque appui.
- Effectuer trois appuis successifs sur la touche descente. Les deux premiers appuis d'une durée de 1s (le moteur effectue une brève rotation à chaque appui) et le troisième
d'une durée de 2s (le moteur effectue deux rotations successives dans le même sens).
364
387
1
5
2
2
1
2
3
1 2
>>
>>
1 s
351
4 x Ø5 / 90°
47
min.
Ø4,8 x 10
ACIER
4 Ø5 x 10
3
1
35 N.m max.
T5 AUTO SHORT
>>
1 s
5057712C
Lire attentivement cette notice avant toute utilisation.
45 24
120
0.2m
3
1
OK
>>
>>
>> >>
1 s
V.A.R
V.A.S
EASYLINK
UTILISATION OBLIGATOIRE
N
Bleu
L1
Marron
L2
Noir
PE
Vert/jaune
3.00m
2
1
1
2
>>
3
>>
>>
2 s
1/1
