Cardin RCQ449W00 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
INTERFACCIA MULTIPROTOCOLLO
MULTIPROTOCOL INTERFACE
INTERFACE MULTIPROTOCOLE
MULTIPROTOKOLL-SCHNITTSTELLE
ITALIANO
SEQUENZE DI BIT WIEGAND/ISO2/SERIALE
CARDIN ELETTRONICA spa
Via del lavoro, 73 - Z.I. Cimavilla
31013
Codognè
Tel:
+39/0438.404011
Fax:
+39/0438.401831
email (Italy): Sales.office.it@cardin.it
email (Europe): Sales.office@cardin.it
Http:
Pagina
Pagina
Pagina
Pagina
Pagina
Pagina
Pagina
Pagina
Pagina
Pagine 9-13
Pagina
Page
Page
Page
Page
Page 18-19
Page
Page
Page
Page
Page 22-26
Page
ZVL435.01
(TV)
Italy
This product has been tried and tested in
the manufacturer's laboratory, during the
installation of the product follow the sup-
plied indications carefully.
www.cardin.it
2
2
3
4
5-6
6
7
8
8
14
15
15
16
17
19
20
21
21
27
1
RCQ449W00
Page
28
Page
28
Page
29
Page
30
Page 31-32
Page
32
Page
33
Page
34
Page
34
Page 35-39
Page
40
Seite
41
Seite
41
42
Seite
43
Seite 44-45
45
Seite
46
Seite
47
Seite
47
Seite 48-52
Seite
53
Inhaltsverzeichnis
Inhaltszusammenfassung für Cardin RCQ449W00
-
Seite 41: Deutsch

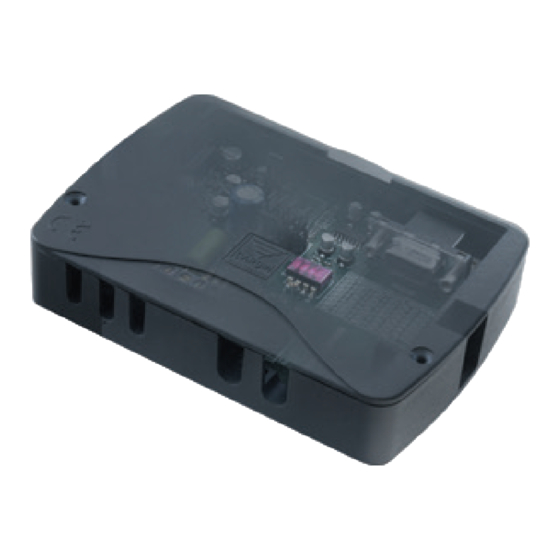

Installation entstanden sind. Beschreibung Die Schnittstelle RCQ449W00 ist eine Vorrichtung, die in der Lage ist, ein über Funk von einem Cardin Sender Mod. S449 gesendetes oder über Kabel von einer numerischen Cardin Tastatur Mod. DKS250T eingegebenes Signal zu dekodifizieren und es dann an den Ausgangsklemmen in digitaler Form vorzugeben. -
Seite 42: Erstellung Eines Einfahrtkontrollsystems
4 Funktionen Achtung! Dieses Handbuch enthält die Bedienungs-, Installations- und Wartungsanleitung nur für den Empfänger RCQ449W00. Für die Anleitungen der anderen Systemkomponenten muss im mit dem jeweiligen Produkt mitgelieferten Handbuch nachgeschlagen werden. All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law... -
Seite 43: Installation Der Multiprotokoll-Schnittstelle Rcq449W00
INSTALLATION DER MULTIPROTOKOLL-SCHNITTSTELLE RCQ449W00 Die Schnittstelle sollte installiert werden: - in Innenräumen (wenn im Freien, in einem wasserdichten Gehäuse unterbringen); - Geschützt vor Stößen und mutwilliger Beschädigung; - in einer für den Techniker zwecks Wartungsarbeiten leicht zugänglichen Position. hts reserved. Unauthorised copying or use of the information contained in this document is punishable by law Befestigung: •... -
Seite 44: Anschluss Der Externen Tastatur Dks250T
28-11-2001 5) Die Fastons der Kabel "1" mit den Fastons CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/40 der Tastatur "5" (Abb. 4a-4b) verbinden: - rote Leitung von der Tastatur an die Anschlussklemme 12 der Schnittstelle... -
Seite 45: Aktivierung Des Benutzer-Codes Dks250T
6 (DATA 0), 7 (DATA 1) und 9 ( GND) ISO2-Protokoll (Magnetstreifen) Der effektive Anschluss zwischen der Einfahrtskontrolle und der Schnittstelle RCQ449W00 erfolgt über die Klemmen: 6 (RCP, "read clock pulse"), 7 (RDP, "read data pulse"), 8 (CLS, "card loading signal") und 9 (GND) -
Seite 46: Wahl Des Ausgangprotokolls
WAHL DES AUSGANGPROTOKOLLS Die Schnittstelle verfügt über 13 verschiedene Formate zur Kommunikation mit einer Einfahrtskontroll- steuerung. Es stehen 11 Formate für WIEGAND, ein Format für ISO 2 und ein SERIELLE Format zur Verfügung, die mittels dem Dip-Schalter "S1" gewählt werden können. DIP1 DIP2 DIP3 DIP4... -
Seite 47: Freigabe Der Kanäle Funksteuerung/Tastatur
RCQ449W00 - RCQ486W00 1) Bei Einsetzung von Jumper "J2" aktiviert der Kanal "A" des Senders S449 oder der Tastatur DKS250T die Funktion "A" des Empfängers RCQ449W00. Alle anderen Kanäle sind gesperrt. 2) Bei Einsetzung von Jumper "J3" aktiviert DKS250 TX S449 - S486 RCQ449W00 - RCQ486W00 der Kanal "B"... -
Seite 48: Schnittstellen-Software Für Pc
SCHNITTSTELLEN-SOFTWARE FÜR PC Durch den Anschluss eines PC an den Empfänger RCQ449W00 mittels der Schnittstelle RS232 und der Installation der auf CD Rom gelieferten Verwaltungssoftware (das Kabel und die CD Rom werden mit dem Bausatz mitgeliefert) kann eine Liste der Ereignisse (d.h. der täglichen Ein- und Ausfahrten in bzw. -
Seite 49: Wiegand 37 Bit Mit Kanal-Information
4) WIEGAND 37 bit 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 ausgegebener binärer Code, 9 (msb), 36 (lsb) "0"... -
Seite 50: Wiegand 50 Bit Mit Kanal-Information
8) WIEGAND 37 bit D10302 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 ausgegebener binärer Code, 9 (msb), 36 (lsb) = "1010000"... -
Seite 51: Zeitdiagramme Der Wiegand-Signale
Zeitdiagramme der WIEGAND-Signale Die Datenreihe im WIEGAND-Format wird durch die Signale DATA0 und DATA1 ausgegeben. Die Dauer des einzelnen Bits beträgt 50µs, während die Wartezeit zwischen einem Bit und dem darauffolgenden 2ms beträgt. DATA 1 DATA 0 ISO2-PROTOKOLL (BIT-SEQUENZ) Parità B4 B3 B2 B1 Carattere Die von der Schnittstelle ausgegebene Datenreihe besteht aus 16 Zeichen. - Seite 52 Die Periode hat eine Dauer von 1 ms und besteht aus folgenden Abschnitten: 400μs währenddessen die Linien RDP (Daten) und RCP (Clock) oben liegen. 300μs währenddessen die Linien RDP gesenkt ist, wenn das Bit den Wert 1 hat (RCP bleibt oben) 300μs (Tck) währenddessen die Linien RCP gesenkt ist (RDP bleibt auf dem vorherigen Niveau).
-
Seite 53: Code-Abbtrennung
CODE-ABTRENNUNG Bei der Wahl des Protokolls WIEGAND 1,2, 3, 6,7 und 9 (Seite 48…50) kann der Code des Senders S449 größer sein als der größte mit den zur Verfügung stehenden Bits darstellbare Code. Bei herausgenommenen Jumper "J1" wird jeder WIEGAND-Ausgang disaktiviert, während am RS232- Ausgang die Information über den erhaltenen Code zur Verfügung steht. - Seite 54 NOTES:...
