KWB LINE MASTER Bedienungsanleitung

kwb LINE MASTER Oberfräsenführung mit Zentrierhalterung
Bedienungsanleitung

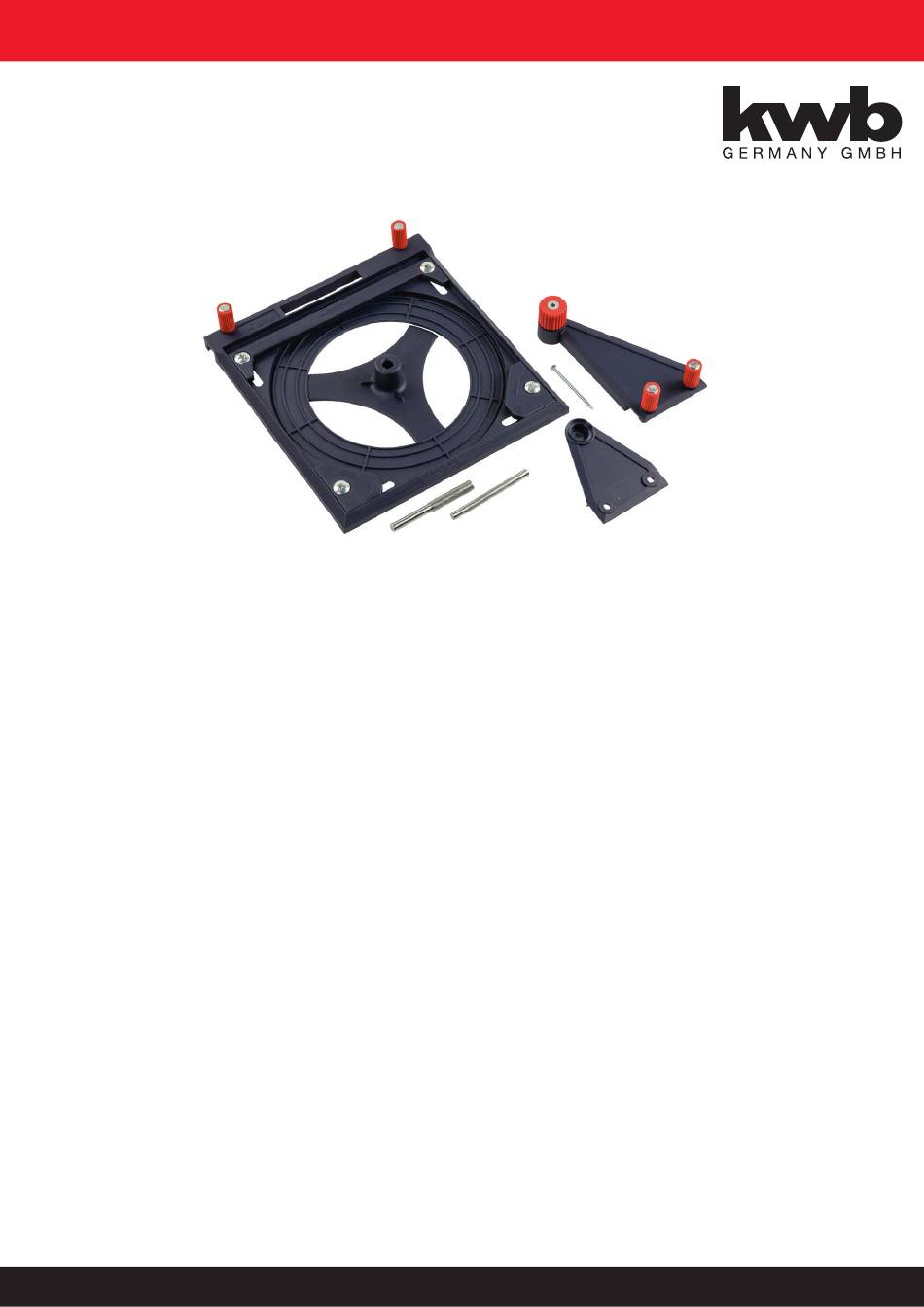

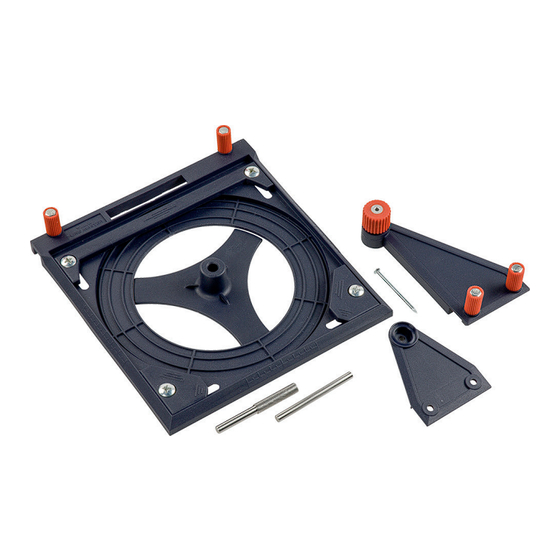

Inhalt:
1 Grundplatte
1 Zentrierflügel
1 Zentrierdorn für 8mm Spannfutter
1 Zentrierdorn für 6mm Spannfutter
1 Drehpunktführung als Fräszirkel
1 Nagel für die Drehpunktführung
1 Adapter zum Nagellosen Fräszirkel
1. Lösen Sie die 4 Schrauben der Grundplatte und schieben die Halteklemmen in die
äußerste Position.
2. Setzen Sie den für Ihr Spannfutter passenden Zentrierdorn in den Zentrierflügel ein.
3. Spannen Sie nun den Zentrierflügel in Ihre Oberfräse ein.
4. Legen Sie die Grundplatte auf einen glatten Untergrund und stellen Sie die Oberfräse
so in die Grundplatte, dass die flache Seite vom Oberfräsenfuß in Richtung der langen
Klemmhalterung zeigt. Achten Sie darauf das der Zentrierflügel korrekt in dem
Runden Ausschnitt der Grundplatte sitzt.
5. Schieben Sie nun die lange Klemmhalterung an den Fuß der Oberfräse und ziehen die
beiden Schrauben vorsichtig fest.
6. Die beiden kleinen Klemmen in den Ecken schieben Sie ebenfalls bis an den Fuß der
Fräse und ziehen die Schrauben ebenfalls vorsichtig fest.
7. Überprüfen Sie den spielfreien Sitz der Oberfräse in der Grundplatte und den festen
Sitz der 4 Schrauben.
8. Nehmen Sie die Oberfräse aus der Grundplatte und entfernen Sie den Zentrierflügel
von der Oberfräse.
Die Grundplatte ist nun Einsatzbereit und kann auf einem LINE MASTER Lineal als
Führungsschlitten für gerade Fräsarbeiten genutzt werden.
