HOOfDStUk 3: MONtAGE VAN DE INDOOrfIEtS

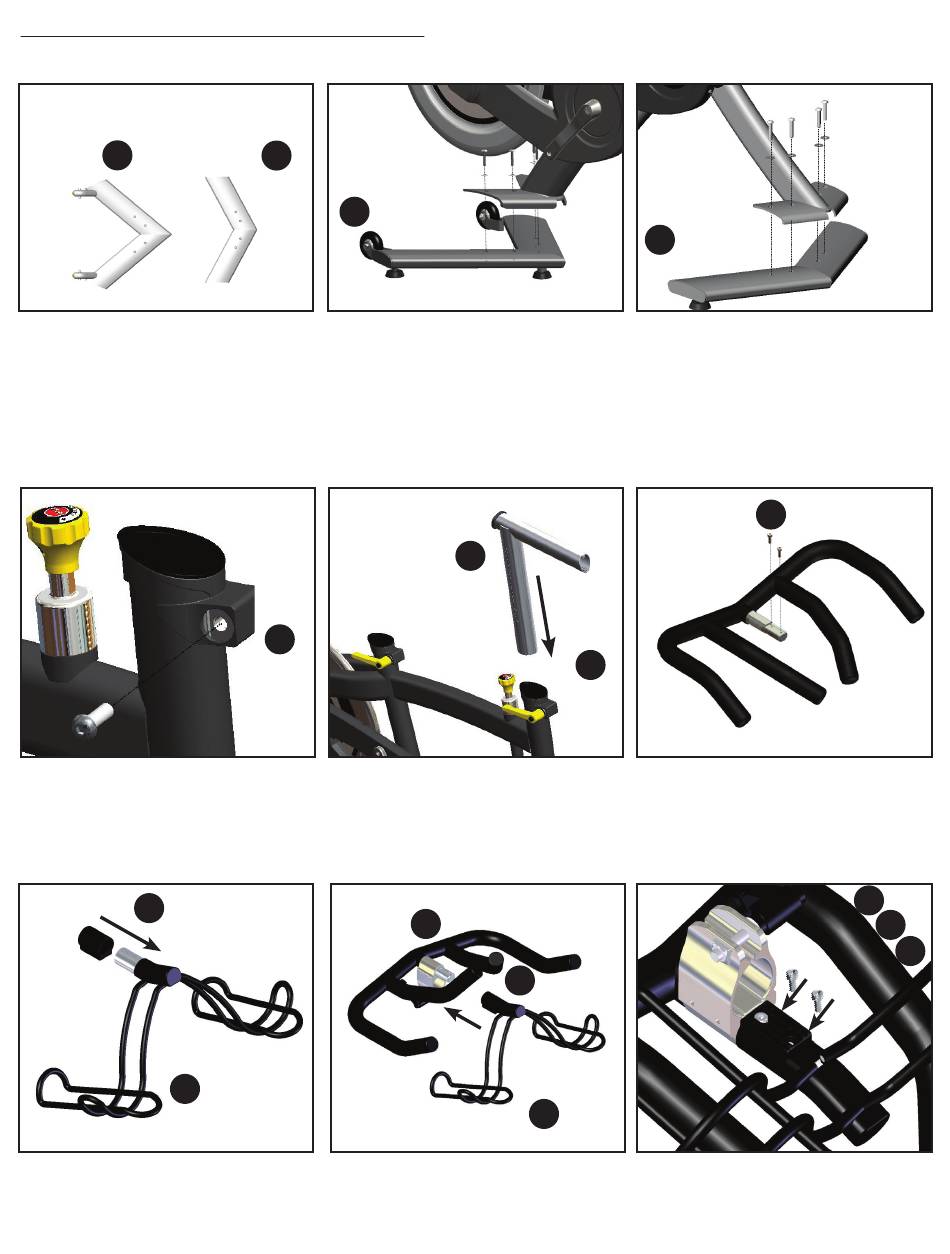

Steunvoeten bevestigen
Achterste
A
steunvoet
1. Merk het verschil op tussen de steun-
voeten vooraan en achteraan. De
grootste steunvoet met wieltjes moet
achteraan op de indoorfiets gemonteerd
worden (onder het vliegwiel).
Stuur bevestigen
1. Gebruik de inbussleutel van 6 mm om
de bout van 6 mm in het gemonteerde
fietskader te verwijderen. U kunt de bout
van 6 mm behouden in plaats van de
grote l-hendel als u de stuurhoogte
permanent wilt vastzetten.
M
Drinkflesafstandsring
I
4. Schuif de drinkflesafstandsring over de
D-vormige buis op de drinkfleshouder.
Voorste
B
steunvoet
Achterste
A
steunvoet
2. Gebruik de inbussleutel van 5 mm om
de achterste steunvoet aan de achterkant
van het fietskader te bevestigen met vier
steunvoetbouten van 5 mm en vier
steunvoetsluitringen. Haal eerst de
binnenbouten aan en vervolgens de
buitenbouten, zodat de voet correct en
gelijk wordt vastgezet.
C
Gemonteerd
fietskader
2. Schuif de stuurpen in de hoofdbuis en
zet de pen vast door de grote l-hendel
aan de rechterkant van de indoorfiets
(aan de kant van de kettingkast) in het
gemonteerde fietskader te schuiven.
Stuur
Drinkfleshouder
5. Schuif de drinkfleshouder en de
drinkflesafstandsring op het stuur.
A
D
Stuurpen
Grote
l-hendel
H
M
Drinkflesaf-
standsring
I
Drinkfleshouder
Voorste
B
steunvoet
3. Gebruik de inbussleutel van 5 mm om
de voorste steunvoet aan de voorkant
van het fietskader te bevestigen met
vier steunvoetbouten van 5 mm en vier
steunvoetsluitringen. Haal eerst de
binnenbouten aan en vervolgens de
buitenbouten, zodat de voet correct en
gelijk wordt vastgezet.
Stuur
N
3. Verwijder de twee afstandsbouten
en sluitringen van het stuur met de
inbussleutel van 4 mm.
6. Zet de drinkfleshouder en het stuursa-
men vast met de twee vooraf verwijderde
afstandsschroeven van 4 mm en sluitrin-
gen aan de onderkant van het stuur.
H
H
Stuur
M
Drinkflesaf-
I
standsring
Drinkfles-
houder
