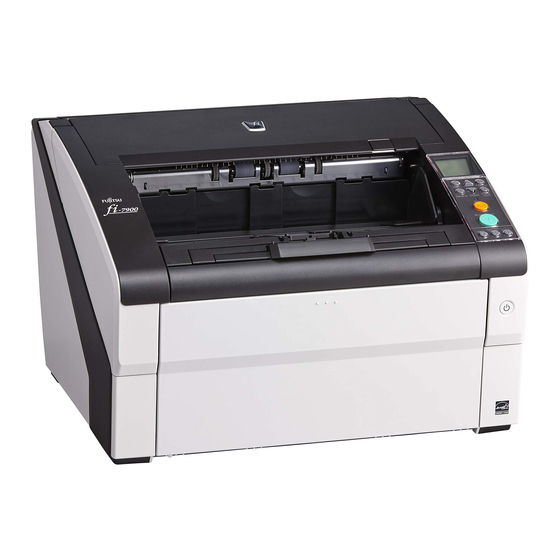

Seite 1 P3PC-6502-01DEZ2 FUJITSU Image Scanner fi-7800/fi-7900 Bedienungshandbuch...
Seite 2: Inhaltsverzeichnis
Inhalt Einführung Über dieses Produkt ............................9 Handbücher ................................ 9 Warenzeichen..............................10 Hersteller ................................10 Konventionen Sicherheitsinformationen ..........................11 In diesem Handbuch verwendete Symbole ..................... 11 Benennungskonventionen in diesem Handbuch .................... 12 Pfeilsymbole in diesem Handbuch ........................12 Beispielbildschirmbilder in diesem Handbuch....................13 Hinweis ................................
Seite 3 Inhalt Reaktivieren aus dem Energiesparmodus ....................... 41 Grundlegende Abläufe des Scanvorgangs ....................... 42 Installieren von Software..........................44 Überblick über die im Lieferumfang enthaltene Software ..................... 44 Systemanforderungen..............................46 Installation (Empfohlen)............................... 47 Installation (Benutzerdefiniert) ............................ 48 Einlegen von Dokumenten Einlegen von Dokumenten..........................49 Vorbereitung .................................
Seite 4 Inhalt Verschiedene Scanmethoden Dokumente mit unterschiedlichen Breiten scannen..................105 Scannen eines Dokuments, das größer als A3 ist ..................108 Manueller Einzug von Dokumenten ......................109 Scannen mit dem Einzeleinzugsmodus ........................111 Scannen mit dem fortlaufenden Einzugsmodus ......................114 Eine Scannertaste zum Starten eines Scans verwenden................116 Computereinstellungen...............................
Seite 5 Inhalt Fehler in der optischen Einheit ........................... 175 FLASH-Fehler................................175 Bedienfeldfehler ................................. 176 EEPROM-Fehler ................................176 Bildspeicher Lese-Schreibfehler ..........................176 Vorlagefach Fehlfunktion ............................176 Ausgabefach Fehlfunktion ............................177 Fehler im Hintergrundswechsel-Mechanismus......................177 Ventilationsfehlfunktion ............................. 178 Motorschaltkreisfehler ..............................178 Fehler im Indossierungsdruckersystem ........................179 Lampenschaltkreisfehler .............................
Seite 6 Inhalt Vertikale Streifen erscheinen auf den Bildern ......................202 Bilder wirken in die Länge gezogen ..........................203 Ein Schatten erscheint am oberen oder unteren Rand des Bildes................205 Bevor Sie den Scanner-Kundendienst kontaktieren ..................206 Überblick..................................206 Fehlerstatus ................................206 Überprüfen des Produktetiketts ........................
Seite 7 Inhalt Ausgeben eines Alarms beim Auftreten eines Fehlers [Alarmeinstellung]..............257 Erkennen eines Papierstaus außerhalb des scanbaren Bereichs [Papierstauerkennung außerhalb des Scanbereichs während Papiertransport]........................258 Festlegen der Funktion, um eine Beschädigung der Dokumente zu verhindern [Papierschutz] ........259 Festlegen der Empfindlichkeitsstufe und des Erkennungsbereichs für den Papierschutz [Papierschutzsensitivität] ............................
Seite 8 Inhalt Ansprechpartner für Anfragen...
Seite 9: Einführung
Vielen Dank für den Kauf dieses Produkts. Über dieses Produkt ● Dieses Produkt Der fi-7800/fi-7900 ist mit einem ADF (Automatic Document Feeder) für den automatischen Dokumenteinzug und Duplexscan (doppelseitiges Scannen) ausgestattet. Die Unterschiede zum fi-7800/fi-7900 sind wie folgt. Modell Scangeschwindigkeit (*1) fi-7800 110 Blätter/220 Seiten pro Minute...
Seite 10: Warenzeichen
Einführung Handbücher Beschreibung Auf der Setup DVD-ROM enthalten. fi-680PRF/PRB Indossierungsdrucker Beschreibt die Bedienung und tägliche Pflege des fi-680PRF/PRB Bedienungshandbuch (Papier) Indossierungsdruckers. Weiterhin sind auch Informationen zum Ersetzten von Verbrauchsmaterialien und zur Problembehebung enthalten. PaperStream Capture Diese Anleitung bietet einen Überblick über PaperStream Bedienungshandbuch (PDF) Capture sowie detaillierte Informationen zur Installation, zum Scannen von Dokumenten, zur Aktivierung und dem Betrieb mit...
Seite 11: Konventionen
Konventionen Sicherheitsinformationen Das beigefügte Handbuch "Sicherheitshinweise" enthält wichtige Hinweise für eine sichere und korrekte Benutzung dieses Produkts. Lesen Sie dieses daher vor der Erstbenutzung des Scanners. In diesem Handbuch verwendete Symbole Die folgenden Symbole werden in diesem Handbuch verwendet, um mögliche Verletzungen des Benutzers oder umstehender Personen, bzw.
Seite 12: Benennungskonventionen In Diesem Handbuch
Konventionen Benennungskonventionen in diesem Handbuch Die Betriebssysteme und Produkte in diesem Handbuch werden wie folgt angegeben: Produkt Bezeichnung Windows Server 2008 (*1) ™ Windows Server 2008 Standard (32-Bit/64-Bit) ™ Windows Server 2008 R2 Standard (64-Bit) Windows 7 (*1) ® Windows 7 Home Premium (32-Bit/64-Bit) ®...
Seite 13: Beispielbildschirmbilder In Diesem Handbuch
Konventionen Beispielbildschirmbilder in diesem Handbuch Bildschirmbilder von Microsoftprodukten werden mit Genehmigung der Microsoft Corporation abgedruckt. Die in diesem Handbuch abgebildeten Bildschirmbilder können im Sinne der Produktverbesserung ohne vorherige Ankündigung überarbeitet werden. Sollten sich die angezeigten Bildschirmbilder von denen dieses Handbuchs unterscheiden, richten Sie sich bitte nach den Anzeigen Ihrer Software und schlagen im Handbuch der verwendeten Scanneranwendung nach, sollte dies erforderlich sein.
Seite 14: Scanner-Überblick
Scanner-Überblick Dieser Abschnitt beschreibt die Bezeichnungen und Funktionen der Scannerkomponenten sowie die grundlegende Bedienung des Scanners. Hauptleistungsmerkmale Dieser Abschnitt beschreibt die Hauptleistungsmerkmale dieses Produktes. Der Scanner verfügt über folgende Leistungsmerkmale: ● Erzielen einer Scangeschwindigkeit von 140 Blatt/280 Seiten pro Minute (bei JPEG-Komprimierung) Wenn ein Hochgeschwindigkeits-CCD und ein Hochgeschwindigkeits-Bildverarbeitungsschaltkreis installiert sind, kann der Scanner eine Scangeschwindigkeit von bis zu 140 Blatt/280 Seiten pro Minute (300 dpi) [fi-7900] bei Farbdokumenten im Format A4/Letter erzielen.
Seite 15 Scanner-Überblick ● Funktion zum Schutz von Dokumenten [Papierschutz] Durch diese Funktion reduziert sich das Risiko einer Dokumentbeschädigung durch Stoppen des Scanvorgangs, wenn der Scanner ein ungewöhnlich gewelltes Dokument erkennt. ● Verschiedene Funktionen zur Unterstützung der Bediener Der "integrierte Papierpfad mit Anti-Staub-Beschichtungsglas" hält die Oberfläche des Scanglases sauber, was die Arbeitslast für die Bediener reduziert, indem die Reinigungszyklen verlängert werden.
Seite 16: Bauteile Und Funktionen
Scanner-Überblick Bauteile und Funktionen Dieser Abschnitt zeigt die Namen der Scannerbauteile. ● Vorderseite Name Funktion Ausgabefach Stapelt die ausgegebenen Dokumente. Es kann auf einer optimalen Höhe gehalten werden, um die Dokumente zu glätten. Ablagefach-Papierführung Richtet die Dokumente in Breitenrichtung so aus, wie sie in das Ausgabefach ausgeworfen werden.
Seite 17 Scanner-Überblick Name Funktion können, kann er verwendet werden, um sie sauberer zu stapeln. Vorlagefachpapierführung Führt die Dokumente in Breitenrichtung, wenn sie in den Scanner eingezogen werden. Vorlagefacherweiterung Ziehen Sie die Erweiterung heraus, um lange Dokumente in das Vorlagefach einzulegen. Vorlagefach Ein Tisch zum Auflegen der zu scannenden Dokumente.
Seite 18 Scanner-Überblick ● Rückseite Name Funktion Ventilationsöffnung Eine Öffnung zur Ableitung heißer Luft aus dem Scannerinneren. Netzteilanschluss Ein Anschluss für das Netzkabel. Netzschalter Schaltet den Scanner EIN/AUS. USB-Anschluss Zum Anschließen eines USB-Kabels.
Seite 19 Scanner-Überblick ● Entfernbare Teile Name Funktion Einzugsrolle Ein Set von Rollen, das eines der im Vorlagefach eingelegten Dokumente erfasst und in den ADF einzieht. Detaillierte Informationen zum Entfernen der Einzugsrollen finden Sie unter Ersetzen der Einzugsrolle (Seite 151).
Seite 20 Scanner-Überblick Name Funktion Trennrolle Ein Set von Rollen, das eines der im Vorlagefach eingelegten Dokumente erfasst und in den ADF einzieht. Detaillierte Informationen zum Entfernen der Trennrolle finden Sie unter Austauschen der Trennrolle (Seite 154). Bremsrolle Diese Rolle verhindert, dass mehrere Blätter gleichzeitig in den ADF eingezogen werden.
Seite 21: Ein- Und Ausschalten Des Scanners
Scanner-Überblick Ein- und Ausschalten des Scanners Dieser Abschnitt beschreibt das Ein- und Ausschalten des Scanners. Einschalten des Scanners Schalten Sie das Gerät auf die folgende Art ein: Drücken Sie auf die Seite " " des Netzschalters an der Rückseite. Öffnen Sie das Vorlagefach. Detaillierte Informationen zum Öffnen des Vorlagefachs finden Sie unter Öffnen des Vorlagefachs (Seite 24).
Seite 22 Scanner-Überblick Drücken Sie die Power Taste an der Vorderseite des Scanners. Das Gerät wird eingeschaltet und die Power Taste leuchtet blau. Beachten Sie, dass der folgende Bildschirm während der Initialisierung im Bedienfeld-LCD angezeigt wird. Wenn im LCD [Bereit] angezeigt wird, ist der Scanner bereit, um einen Scanvorgang zu starten.
Seite 23: Ausschalten Des Scanners
Scanner-Überblick Ausschalten des Scanners Schalten Sie das Gerät auf die folgende Art aus: Drücken Sie die Power Taste an der Vorderseite länger als zwei Sekunden. Der Scanner wird ausgeschaltet und die Power Taste erlischt. HINWEIS Wenn der Scanner für längere Zeit nicht verwendet wird, drücken Sie auf die Seite "○" des Netzschalters, um das Gerät auszuschalten, und trennen Sie dann das Netzkabel.
Seite 24: Öffnen/Schließen Des Vorlagefachs
Scanner-Überblick Öffnen/Schließen des Vorlagefachs Dieser Abschnitt beschreibt das Öffnen und Schließen des Vorlagefachs. Öffnen des Vorlagefachs Öffnen Sie das Vorlagefach auf die folgende Art: Drücken Sie auf den oberen mittleren Bereich des Vorlagefachs.
Seite 25 Scanner-Überblick Senken Sie das Vorlagefach ab und stützen Sie es dabei mit der Hand. Passen Sie die Vorlagefacherweiterung an die Dokumentlänge an.
Seite 26: Schließen Des Vorlagefachs
Scanner-Überblick Schließen des Vorlagefachs Schließen Sie das Vorlagefach auf die folgende Art: Entfernen Sie alle Dokumente aus dem Vorlagefach. Schieben Sie die Vorlagefacherweiterung hinein. Wenn die Höhe des Vorlagefachs angepasst wurde, senken Sie das Vorlagefach wieder auf die untere Position ab. Senken Sie die Vorlagefach-Stufe über das Bedienfeld des Scanners ab.
Seite 27 Scanner-Überblick Stellen Sie sicher, dass Sie auf das Vorlagefach drücken, bis es einrastet.
Seite 28: Öffnen Und Schließen Des Adfs
Scanner-Überblick Öffnen und Schließen des ADFs Dieser Abschnitt beschreibt das Öffnen und Schließen des ADFs. Öffnen des ADFs Öffnen Sie den ADF auf die folgende Art: Entfernen Sie alle Dokumente aus dem Ausgabefach. Öffnen Sie den ADF nicht, wenn sich noch eine große Anzahl Dokumente im ACHTUNG Ausgabefach befindet.
Seite 29 Scanner-Überblick Greifen Sie die ADF-Taste, um den ADF zu öffnen. Wenn Sie den ADF öffnen, während das Gerät eingeschaltet ist, schaltet sich die LED ACHTUNG ein. Vermeiden Sie es direkt in die LED Lichtquelle zu sehen. Dies könnte Sehbeeinträchtigungen zur Folge haben. Es wird darauf hingewiesen, dass die über den Scanner nach außen dringenden LED-Lichtemissionen keine Gefahr für Ihre Augen darstellen.
Seite 30: Schließen Des Adf
Scanner-Überblick Schließen des ADF Schließen Sie den ADF auf die folgende Art: Halten Sie den ADF mit beiden Händen fest und drücken Sie ihn langsam nach unten. Drücken Sie auf den ADF, bis er einrastet. WICHTIG ● Vergewissern Sie sich, dass sich kein Fremdmaterial im Inneren des ADF befindet. ●...
Seite 31: Öffnen/Schließen Der Oberen Abdeckung
Scanner-Überblick Öffnen/Schließen der oberen Abdeckung Dieser Abschnitt beschreibt das Öffnen und Schließen der oberen Abdeckung. So öffnen Sie die obere Abdeckung Öffnen Sie die obere Abdeckung auf die folgende Art: Halten Sie den Öffnungshebel der oberen Abdeckung fest und drücken Sie ihn nach oben, um die obere Abdeckung zu öffnen.
Seite 32: So Schließen Sie Die Obere Abdeckung
Scanner-Überblick So schließen Sie die obere Abdeckung Schließen Sie die obere Abdeckung auf die folgende Art: Schließen Sie die obere Abdeckung und drücken Sie sie vorsichtig nach unten, bis sie einrastet. WICHTIG ● Vergewissern Sie sich, dass sich kein Fremdmaterial im Inneren der oberen Abdeckung befindet. ●...
Seite 33: Festlegen Der Ladekapazität Des Vorlagefachs
Scanner-Überblick Festlegen der Ladekapazität des Vorlagefachs Wenn nur wenige Dokumente vorhanden sind, können Sie das Vorlagefach auf eine höhere Position einstellen und die Zeit bis zum Erreichen der Einzugsposition verkürzen. WICHTIG ● Um das Risiko zu vermeiden, dass Sie sich die Finger einklemmen, sollten Sie das Vorlagefach nicht berühren, während es sich nach oben/unten bewegt.
Seite 34 Scanner-Überblick Wenn der Scanner gerade eingeschaltet wurde, ist er auf die Position [4: Unten] eingestellt. HINWEIS [Vorlagefach Stufe] kann auch über eine Schnellzugriffstaste aufgerufen werden. Um [Vorlagefach Stufe] über eine Schnellzugriffstaste aufzurufen, drücken Sie die Taste [Auswerfen] und gleichzeitig entweder [ ] oder ], wenn [Bereit] angezeigt wird.
Seite 35: Einstellung Des Ausgabefaches
Scanner-Überblick Einstellung des Ausgabefaches Wenn Sie einen Scan durchführen, wird das ins Vorlagefach eingelegte Dokument in das Ausgabefach ausgeworfen. Sie können die Dokumente sauber stapeln, indem Sie die Ausgabefacherweiterung und die Ablagefach- Papierführungen wie in den Schritten unten aufgeführt verwenden. Sie können das Ausgabefach auf bestimmte Höhen einstellen.
Seite 36 Scanner-Überblick HINWEIS Verwenden Sie den Papierstopper (klein), wenn die Dokumentlänge kurz ist. Heben Sie den Papierstopper (klein) auf ungefähr 130 Grad gegenüber dem Niveau des Ausgabefachs an. Um Dokumente zu scannen, die größer als A3 sind, ziehen Sie die Vorlagefacherweiterung und die Ausgabefacherweiterung vollständig heraus.
Seite 37 Scanner-Überblick Passen Sie die Ablagefach-Papierführungen an die Dokumentbreite an. WICHTIG Stellen Sie sicher, dass der Abstand zwischen den Ablagefach-Papierführungen größer als die Dokumentbreite ist.
Seite 38: So Fixieren Sie Die Höhe Des Ausgabefachs
Scanner-Überblick So fixieren Sie die Höhe des Ausgabefachs Extrem verformte (gewellte, gefaltete oder zerknitterte) Dokumente werden in der Ausgabe möglicherweise verschoben, wenn sie in das Auswerfen ausgeworfen werden. Wenn Sie in diesem Fall die Höhe des Ausgabefachs beim Scannen fixieren, hilft das möglicherweise, die Dokumente sauber zu stapeln.
Seite 39: Anpassen Der Papierseparationskraft
Scanner-Überblick Anpassen der Papierseparationskraft Wenn es häufig zu Mehrfacheinzügen, Einzugsfehlern oder Papierstaus kommt, unternehmen Sie Maßnahmen, um die Papierseparationskraft automatisch für jeden Dokumenttyp zu steuern. Legen Sie die Einstellung zur automatischen Steuerung der Papierseparationskraft anhand einer der folgenden Methoden fest. ●...
Seite 40 Scanner-Überblick ● Stellen Sie die Papierseparationskraft höher ein, wenn es häufig zu Mehrfacheinzügen kommt, wenn die Papierseparationskraft zu niedrig ist. ● Fehler wie ein Mehrfacheinzug, Einzugsfehler oder Papierstaus können auch durch abgenutzte Verbrauchsmaterialien oder Verschmutzungen im Einzugsmechanismus verursacht werden. Wenn sich diese Symptome nach dem Ändern der Papierseparationskraft nicht verbessern, tauschen Sie entweder die Verbrauchsmaterialien aus oder reinigen Sie das Innere des Scanners.
Seite 41: Reaktivieren Aus Dem Energiesparmodus
Scanner-Überblick Reaktivieren aus dem Energiesparmodus Der Energiesparmodus hält den Energieverbrauch des Scanners niedrig wenn dieser für eine bestimmte Zeit nicht verwendet wurde. Wird der eingeschaltete Scanner länger als 15 Minuten nicht verwendet, wechselt er automatisch in der Energiesparmodus. Sobald er in den Energiesparmodus wechselt, erlischt das LCD des Bedienfeldes. Die Power Taste leuchtet weiterhin blau.
Seite 42: Grundlegende Abläufe Des Scanvorgangs
Scanner-Überblick Grundlegende Abläufe des Scanvorgangs Dieser Abschnitt beschreibt die grundlegenden Abläufe des Scanvorgangs. Um den Scanner zum Scannen von Dokumenten verwenden zu können, benötigen Sie einen Scannertreiber sowie eine Anwendung, die den Scannertreiber unterstützt. Folgende Scannertreiber und Bildscananwendungen sind im Lieferumfang des Scanners enthalten: ●...
Seite 43 Scanner-Überblick Für einige Anwendungen für das Scannen von Bildern ist das Auswählen eines Scannertreibers eventuell nicht notwendig. Wählen Sie einen Scanner. Vergewissern Sie sich, dass das Scannermodell am PC angeschlossen ist. Für einige Anwendungen für das Scannen von Bildern ist das Auswählen eines Scanners eventuell nicht notwendig.
Seite 44: Installieren Von Software
Scanner-Überblick Installieren von Software Dieser Abschnitt beschreibt die Software, die für den Computer erforderlich ist, den Sie mit dem Scanner verbinden möchten, die Systemanforderungen und die Installationsmethode. HINWEIS Die Software kann über die Setup DVD-ROM im Lieferumfang installiert werden oder über die Download-Seite heruntergeladen und dann installiert werden.
Seite 45 Scanner-Überblick Weitere Details finden Sie im PaperStream Capture Benutzerhandbuch. ● PaperStream Capture Pro (Testversion) Eine Bildscananwendung, die PaperStream IP (TWAIN) unterstützt. Es handelt sich um eine Testversion von PaperStream Capture Pro. Um die Vollversion zu verwenden, müssen Sie eine Lizenz erwerben und aktivieren. Neben den Funktionen von PaperStream Capture ermöglicht Ihnen PaperStream Capture Pro auch den Betrieb mit mehreren Stationen und erweiterte Metadateneinstellungen.
Seite 46: Systemanforderungen
Scanner-Überblick Systemanforderungen Die Systemanforderungen lauten wie folgt. Betriebssystem ™ ● Windows Server 2008 Standard (32-Bit/64-Bit) (Service Pack 2) ™ ● Windows Server 2008 R2 Standard (64-Bit) (Service Pack 1) ® ● Windows 7 Home Premium (32-Bit/64-Bit) (Service Pack 1) ® ●...
Seite 47: Installation (Empfohlen)
Scanner-Überblick Installation (Empfohlen) Wurde [Installation (Empfohlen)] ausgewählt, ist die folgende Software installiert: Die erforderliche Software zur Verwendung des Scanners wird gleichzeitig installiert. ● PaperStream IP (TWAIN) ● PaperStream IP (TWAIN x64) ● Software Operation Panel ● Error Recovery Guide ● PaperStream Capture ●...
Seite 48: Installation (Benutzerdefiniert)
Scanner-Überblick Installation (Benutzerdefiniert) Wählen Sie bei [Installation (Benutzerdefiniert)] die erforderliche Software aus und installieren Sie sie. Führen Sie auf die gleiche Art wie unter Installation (Empfohlen) (Seite 47) die Schritte aus. Klicken Sie auf die Schaltfläche [Installation (Benutzerdefiniert)]. Überprüfen Sie den angezeigten Inhalt und klicken Sie auf die Schaltfläche [Weiter]. Aktivieren Sie das Kontrollkästchen für die zu installierende Software und klicken Sie auf die Schaltfläche [Weiter].
Seite 49: Einlegen Von Dokumenten
Einlegen von Dokumenten Dieser Abschnitt beschreibt das Einlegen von Dokumenten in den Scanner. Einlegen von Dokumenten Dieser Abschnitt beschreibt das Einlegen von Dokumenten in den Scanner. Vorbereitung Bereiten Sie die Dokumente wie unten beschrieben vor. HINWEIS Für weitere Details zur erforderlichen Papierstärke und Papierqualität bei gewöhnlicher Bedienung, siehe Dokumente für das Scannen (Seite 60).
Seite 50 Einlegen von Dokumenten Halten Sie die Dokumente gut mit beiden Händen fest und biegen Sie sie wie folgt in die andere Richtung. Wiederholen Sie die Schritte einige Male. Drehen Sie die Dokumente um 90 Grad und lockern Sie diese in derselben Weise auf. Richten Sie die Dokumentenkanten bündig aus.
Seite 51: Einlegen Von Dokumenten
Einlegen von Dokumenten Einlegen von Dokumenten Das Einlegen von Dokumenten kann auf zwei Arten erfolgen. Einlegen der Dokumente in der Mitte des Vorlagefachs Diese Einlegeart wird vor allem bei Dokumenten gleicher Größe verwendet. Einlegen der Dokumente an der linken oder rechten Seite des Vorlagefachs Diese Einlegeart wird vor allem bei Dokumenten verschiedener Größe verwendet oder wenn Sie deren mittlere Ausrichtung ändern möchten.
Seite 52 Einlegen von Dokumenten ● Ziehen Sie die Vorlagefacherweiterung entsprechend der Länge der Dokumente heraus, bevor Sie die Dokumente einlegen. Passen Sie die Vorlagefachpapierführungen an die Dokumentbreite an. Verschieben Sie die Vorlagefachpapierführungen, indem Sie die Seitenführungstaste drücken, sodass zwischen den Dokumenten und den Vorlagefachpapierführungen kein Platz mehr ist. Andernfalls werden die Dokumente eventuell schräg gescannt.
Seite 53 Einlegen von Dokumenten HINWEIS Stellen Sie sicher, dass die Vorlagefachpapierführungen nicht die Linienmarkierungen an jeder Seite des Vorlagefachs überschreiten. ● Gutes Beispiel...
Seite 54 Einlegen von Dokumenten ● Schlechtes Beispiel Passen Sie die Ausgabefacherweiterung an die Länge des Dokuments an und ziehen Sie den Papierstopper heraus. Detaillierte Informationen zum Einstellen des Ausgabefachs finden Sie unter Einstellung des Ausgabefaches (Seite 35). Scannen Sie Dokumente mit der Bildscananwendung. Ausführliche Informationen finden Sie in der Bedienungsanleitung oder der Hilfe zur Bildscananwendung.
Seite 55: Einlegen Der Dokumente An Der Linken Oder Rechten Seite Des Vorlagefachs
Einlegen von Dokumenten Einlegen der Dokumente an der linken oder rechten Seite des Vorlagefachs Verschieben Sie die Vorlagefachpapierführungen an die äußersten Positionen. Legen Sie die Dokumente so ein, dass das schmalste Dokument von den Einzugsrollen eingezogen werden kann. Legen Sie die Dokumente mit der Vorderseite (Scanseite) nach oben ein. WICHTIG Stellen Sie sicher, dass alle Dokumente unter der Einzugsrolle liegen, da das Dokument andernfalls nicht erfasst werden kann.
Seite 56 Einlegen von Dokumenten ● Gutes Beispiel ● Schlechtes Beispiel Passen Sie die Vorlagefachpapierführungen an die Dokumentbreite an.
Seite 57 Einlegen von Dokumenten Verschieben Sie die Vorlagefachpapierführungen in Richtung der Mitte, während Sie die Seitenführungstasten drücken, und lassen Sie keinen Platz zwischen der Vorlagefachpapierführung und dem breitesten Dokument. Blockieren Sie eine Seite der Vorlagefachpapierführungen. Blockieren Sie in diesem Fall die Vorlagefachpapierführung auf der rechten Seite, indem Sie die Papierführungssperre verschieben.
Seite 58 Einlegen von Dokumenten Verschieben Sie in diesem Fall die linke Vorlagefachpapierführung, während Sie die Seitenführungstaste drücken, und lassen Sie keinen Platz zwischen der Vorlagefachpapierführung und dem Dokument. Passen Sie die Ausgabefacherweiterung an die Länge des Dokuments an und ziehen Sie den Papierstopper heraus.
Seite 59 Einlegen von Dokumenten Schieben Sie die Papierführungssperre der Vorlagefachpapierführung, die gesperrt ist, nach unten. Verschieben Sie die beiden Vorlagefachpapierführungen in Richtung Mitte, während Sie die Seitenführungstaste drücken. Lassen Sie die Papierführungstasten los. Beide Vorlagefachpapierführungen bewegen sich jetzt in Verbindung miteinander.
Seite 60: Dokumente Für Das Scannen
Einlegen von Dokumenten Dokumente für das Scannen Papiergröße Die Papiergröße, die gescannt werden kann, ist wie folgt festgelegt. A: 52 bis 304,8 mm B: 74 bis 431,8 mm (*1) (*2) *1:Das Scannen langer Seiten unterstützt das Scannen von Dokumenten mit einer Länge bis zu 5588 mm in der Einzugsrichtung.
Seite 61: Papierqualität
Einlegen von Dokumenten Papierqualität ● Papiertyp Die zum Scannen empfohlenen Papiertypen sind wie folgt: ● Holzfreies Papier ● Papier mit Holzanteilen Wenn Sie andere als die oben aufgeführten Papiertypen verwenden, stellen Sie sicher, dass Sie den gleichen Papiertyp testen, um zu sehen, ob er gescannt werden kann, bevor Sie damit beginnen, das tatsächliche Dokument zu scannen.
Seite 62 Einlegen von Dokumenten HINWEIS ● Setzen Sie beim Scannen von halbtransparenten Dokumenten [Helligkeit] im Scannertreiber höher, um ein Durchscheinen zu vermeiden. ● Um zu verhindern, dass die Rollen schmutzig werden, vermeiden Sie das Scannen von Dokumenten, die große Bereiche enthalten, die mit Bleistift ausgefüllt wurden. Wenn Sie zu viele Dokumente scannen müssen, stellen Sie sicher, dass Sie häufig eine Reinigung durchführen.
Seite 63: Ladekapazität
Einlegen von Dokumenten Ladekapazität Die Anzahl der Blätter, die in das Vorlagefach eingelegt werden können, wird durch die Papiergröße und das Papiergewicht des Dokuments bestimmt. Beachten Sie dazu das folgende Diagramm: Einheit Umrechnung 20 5,3 17 11 34,5 14 45 17 55 20 65 21 69...
Seite 64: Perforationsfreie Bereiche
Einlegen von Dokumenten Perforationsfreie Bereiche Falls sich in dem hellrosa schattierten Bereich der folgenden Abbildung Lochungen befinden, kann ein Fehler auftreten. WICHTIG Die oben genannte Kondition trifft zu wenn das Dokument in der Mitte der Breite der Einzugsrollen eingelegt wurde. HINWEIS Falls sich in der 35 mm breiten zentralen Spalte Löcher befinden, so können Sie das Dokument zur Vermeidung von Fehlern nach links oder rechts verschieben.
Seite 65: Einlegen Von Dokumenten Mit Einem Register Oder Nicht Rechteckigen Dokumenten
Einlegen von Dokumenten Einlegen von Dokumenten mit einem Register oder nicht rechteckigen Dokumenten Um ein Dokument mit Registern oder ein nicht rechteckiges Dokument zu scannen, legen Sie es so ein, dass es sich nicht verfängt, wenn es durchgeführt wird. Gutes Beispiel Schlechtes Beispiel WICHTIG ●...
Seite 66: Bedingungen Für Die Mehrfacheinzugserkennung
Einlegen von Dokumenten Bedingungen für die Mehrfacheinzugserkennung Wenn zwei oder mehr Blätter gleichzeitig in den ADF eingezogen werden, wird dies als Mehrfacheinzug bezeichnet. Es wird auch als "Mehrfacheinzug" bezeichnet, wenn eine andere Dokumentlänge erkannt wird. Durch die Überprüfung der Dokumentenüberlappung, Dokumentenlängen oder beider Kriterien, werden Mehrfacheinzüge vom Scanner erkannt.
Seite 67 Einlegen von Dokumenten Abbildung 1...
Seite 68 Einlegen von Dokumenten Abb. 2 HINWEIS ● Die Rate der Mehrfacheinzugserkennung kann für bestimmte Dokumente niedriger ausfallen. In einem Bereich von 15 mm gemessen ab der oberen Dokumentkante kann kein Mehrfacheinzug erkannt werden. ● Die Bereiche in Abb. 1 können im Software Operation Panel geändert werden. Für weitere Details siehe Einstellungen für die Mehrfacheinzugserkennung (Seite 271).
Seite 69: Einschränken Des Hintergrundfarbbereichs
Einlegen von Dokumenten Einschränken des Hintergrundfarbbereichs Der Scanbereich von der oberen Dokumentkante bis zu den ersten 3 mm sollte weiß sein (Grundfarbe des Dokuments). Wenn die Weißpegel-Verfolgung aktiviert ist, muss der folgende Bereich (hellrosa schattiert) mit der Grundfarbe oder der auszuschließenden Farbe identisch sein. Wenn das Dokument Text, Rahmen oder Signaturen in diesem Bereich enthält, deaktivieren Sie die Weißpegel- Verfolgung.
Seite 70: Auftragstrennblatt
Einlegen von Dokumenten Auftragstrennblatt Das folgende ist eine typische Form für ein Auftragstrennblatt. Das Dokument muss breiter als A4/Letter (210 mm) sein. WICHTIG Die oben genannte Kondition trifft zu wenn das Dokument in der Mitte der Breite der Einzugsrollen eingelegt wurde.
Seite 71: Konditionen Für Das Scannen Gemischter Stapel
Einlegen von Dokumenten Konditionen für das Scannen gemischter Stapel Beachten Sie bitte die folgenden Konditionen für das Scannen eines gemischten Dokumentenstapels mit verschiedenen Blattstärken/Haftungskoeffizienten/Größen. Testen Sie immer ein paar Blätter und sehen Sie, ob die Dokumente durchgezogen werden können, bevor Sie einen Stapel mit gemischten Dokumenten scannen.
Seite 72 Einlegen von Dokumenten Versuchen Sie, die folgenden Bedingungen zu erfüllen: WICHTIG ● Wenn Sie einen gemischten Dokumentstapel mit unterschiedlichen Formaten scannen, kommt es häufiger zu einem schrägen Einzug, weil die Vorlagefachpapierführungen nicht bei jedem Blatt funktionieren. Wir empfehlen das Scannen mit aktivierter automatischer Papiergrößenerkennung. ●...
Seite 73 Einlegen von Dokumenten DL: 11×17 Zoll LTR:Format Letter WICHTIG Dokumente im Format A8 können nicht in einem gemischten Stapel gescannt werden.
Seite 74: Verwendung Des Bedienfelds
Verwendung des Bedienfelds Dieser Abschnitt beschreibt die Verwendung des Bedienfelds. Bedienfeld Das Bedienfeld besteht aus einem LCD, Tasten und der Überprüfen-LED. Namen und Funktionen des Bedienfelds Name Funktion Power Taste Schaltet das Gerät EIN/AUS.
Seite 75 Verwendung des Bedienfelds Name Funktion Leuchtet (blau), wenn der Scanner eingeschaltet ist. Zeigt den Scannerstatus an. Taste [Menü] Konfiguriert verschiedene Arten von Scanoperationen. Taste [Funktion/Eingabe] Bestätigt den ausgewählten Gegenstand. Schaltet die Nummer (Nr. 01 bis Nr. 50/Nr.C) für die Anwendung um, die durch Betätigen der Taste [Senden an] gestartet wird.
Seite 76 Verwendung des Bedienfelds HINWEIS ● Die Tasten auf dem Bedienfeld sind zusätzlich in Braille-Schrift beschriftet, sodass Benutzer durch Berühren der Taste die jeweilige Funktion der Taste verstehen können. Braille Bedeutung "1" in Braille Taste [Menü] "2" in Braille Taste [Funktion/Eingabe] "3"...
Seite 77 Verwendung des Bedienfelds Abdeckung öffnen und den Bedienfeld-Einleger (ein Blatt, auf dem eine andere Sprache aufgedruckt ist) einlegen.
Seite 78: Anzeigen Auf Der Funktionsnr.-Anzeige
Verwendung des Bedienfelds Anzeigen auf der Funktionsnr.-Anzeige Anzeige Beschreibung Initialisierung wird vorbereitet. Bereit zum Starten des Scannens. Zeigt an, dass die Initialisierung erfolgreich abgeschlossen wurde. Ausführliche Informationen zu den Anzeigen finden Sie unter Informationen zu den Anzeigen (Seite 80). Aus dem Menü kann ein Element ausgewählt werden. Wenn Sie die Taste [Menü] im Bildschirm [Bereit] drücken, wird der Bildschirm [Hauptmenü] angezeigt.
Seite 79 Sie das Gerät mit dem Netzschalter aus und wieder ein. Wenn die Anzeige auch nach dem erneuten Einschalten nicht erlischt, kontaktieren Sie Ihren FUJITSU-Scanner-Fachhändler oder einen autorisierten FUJITSU-Scanner-Servicepartner. Beachten Sie die Kontaktinformationen in der Kontaktliste oder im Abschnitt "Ansprechpartner für Anfragen" in den Sicherheitshinweisen im Lieferumfang dieses Produkts und stellen Sie eine Anfrage.
Seite 80: Informationen Zu Den Anzeigen
Verwendung des Bedienfelds Informationen zu den Anzeigen (1) Informationen wird angezeigt, wenn eine Meldung für das Austauschen von Verbrauchsmaterialien/die Reinigung/das Ersetzen von Wartungsteilen/eine reguläre Wartung angezeigt wird. Anweisungen für den Fall, dass angezeigt wird, finden Sie unter Verwendung des Hauptmenüs (Seite 83).
Seite 81 Verwendung des Bedienfelds (4) Konfigurationsnummer Taste [Senden an] Zeigt die Nummer an, die der Anwendung zugewiesen ist, die gestartet wird, wenn die Taste [Senden an] betätigt wird. Detaillierte Informationen zum Konfigurieren der Taste [Senden an] finden Sie unter Verwendung der Funktionsauswahl (Seite 102).
Seite 82 Verwendung des Bedienfelds Detaillierte Informationen zum Anpassen der Papierseparationskraft finden Sie unter Anpassen der Papierseparationskraft (Seite 39).
Seite 83: Verwendung Des Hauptmenüs
Verwendung des Bedienfelds Verwendung des Hauptmenüs Dieser Abschnitt behandelt das Hauptmenü. Wenn Sie die Taste [Menü] im Bildschirm [Bereit] drücken, wird der Bildschirm [Hauptmenü] angezeigt. Das Hauptmenü kann zum Konfigurieren verschiedener für das Scannen relevanter Einstellungen verwendet werden. Dieser Abschnitt beschreibt die Verwendung des Hauptmenüs des Bedienfelds entsprechend den folgenden Kategorien.
Seite 84 Verwendung des Bedienfelds Bedienung Beschreibung Einstellungselement Ausführliche Informationen finden Sie im "fi-680PRF/PRB Indossierungsdrucker Bedienungshandbuch". Überprüfen und Sie können die Ersetzungszyklen für 23: Zähler anzeigen/löschen Zurücksetzen der Verbrauchsmaterialien sowie die Gesamtseitenzahl der Zähler für Wartungsteile prüfen. Verbrauchsmaterialie Benutzen Sie diese Funktion zum Zurücksetzen der n/Reinigung Zähler nach dem Ersetzen von Verbrauchsmaterialien, bzw.
Seite 85: Betriebseinstellungen
Verwendung des Bedienfelds Betriebseinstellungen Drücken Sie die Power Taste an der Vorderseite des Scanners. [Bereit] wird im LCD angezeigt. Drücken Sie die Taste [Menü]. [Hauptmenü] wird im LCD angezeigt. Drücken Sie die Taste [ ] oder [ ], wählen Sie ein Einstellungselement und drücken Sie dann zur Bestätigung die Taste [Funktion/Eingabe].
Seite 86 Verwendung des Bedienfelds Wenn das LCD ein Einstellungselement anzeigt, wiederholen Sie Schritt 4, bis der Bildschirm [Hauptmenü] angezeigt wird.
Seite 87: Überprüfen Und Zurücksetzen Der Zähler
Verwendung des Bedienfelds Überprüfen und Zurücksetzen der Zähler Drücken Sie die Power Taste an der Vorderseite des Scanners. [Bereit] wird im LCD angezeigt. Drücken Sie die Taste [Menü]. [Hauptmenü] wird im LCD angezeigt. Drücken Sie die Taste [ ] oder [ ], wählen Sie [23: Zähler anzeigen/löschen] und drücken Sie zum Bestätigen die Taste [Funktion/Eingabe].
Seite 88 Verwendung des Bedienfelds ● Der Scanner durch Überwachung des Verschleißes der Rolle bestimmt, dass der Status der Rolle den Schwellenwert überschritten hat, der korrigiert werden kann. (Beim Zähler für die Hilfsrolle) ● Der Seitenzähler hat nach dem Reinigen 100% des unter Reinigungszyklus des Scanners [Reinigungszyklus] (Seite 239) des Software Operation Panel konfigurierten Wertes erreicht.
Seite 89: Überprüfen Der Gescannten Blattanzahl
Verwendung des Bedienfelds Überprüfen der gescannten Blattanzahl Drücken Sie die Power Taste an der Vorderseite des Scanners. [Bereit] wird im LCD angezeigt. Drücken Sie die Taste [Menü]. [Hauptmenü] wird im LCD angezeigt. Drücken Sie die Taste [ ] oder [ ], wählen Sie [25: Dok.Zähl-Modus] und drücken Sie dann zur Bestätigung die Taste [Funktion/Eingabe].
Seite 90 Verwendung des Bedienfelds Sie können auswählen, ob Sie die Mehrfacheinzugserkennung aktivieren möchten, indem Sie die Taste [Auswerfen] drücken. Für weitere Details siehe Informationen zu den Anzeigen (Seite 80). Drücken Sie zur Bestätigung die Taste [Funktion/Eingabe]. [Dok.Zähl-Modus] wird im LCD angezeigt. Legen Sie Dokumente in das Vorlagefach ein und scannen Sie sie mit der Bildscananwendung.
Seite 91 Verwendung des Bedienfelds ● Wenn Sie die Taste [Stopp] drücken, wird [Dok.Zähl-Modus] beendet und der Scanner kehrt zum Bildschirm [Bereit] zurück.
Seite 92: Überprüfen Der Informationen
Verwendung des Bedienfelds Überprüfen der Informationen Drücken Sie die Power Taste an der Vorderseite des Scanners. [Bereit] wird im LCD angezeigt. Drücken Sie die Taste [Menü]. [Hauptmenü] wird im LCD angezeigt. Drücken Sie die Taste [ ] oder [ ], wählen Sie [Information] und drücken Sie dann zur Bestätigung die Taste [Funktion/Eingabe].
Seite 93 Verwendung des Bedienfelds Falls die Meldung zum Ersetzen von Verbrauchsmaterialien/Wartungsteilen oder zum Reinigen auffordert, wird der entsprechende Zähler, der ein Ersetzen von Verbrauchsmaterialien/Wartungsteilen/eine Reinigung erfordert, hervorgehoben. Die Zähler erscheinen hervorgehoben wenn: ● Der Seitenzähler hat nach dem Ersetzen der Verbrauchsmaterialien 95% des unter Festlegen des Zyklus zum Austauschen der Verbrauchsmaterialien [Nutzungsdauerzähler] (Seite 240) des Software Operation...
Seite 94: Im Hauptmenü Konfigurierbare Elemente
Verwendung des Bedienfelds Im Hauptmenü konfigurierbare Elemente Element Beschreibung Einstellung/Wert Grundeinstellung -: Keine Einstellungen/Werte 1: iMFF Befindet sich an der angegebenen Stelle 1: Manueller Modus 1: Manueller Modus Einstellungen der Seite ein Papier gleicher Größe, 2: Automatischer Modus 1 konfigurieren Sie den Scanner so, dass er 3: Automatischer Modus 2 sich die Position des Anhangs merkt und 4: Einstellung löschen...
Seite 95 Verwendung des Bedienfelds Element Beschreibung Einstellung/Wert Grundeinstellung -: Keine Einstellungen/Werte möglicherweise reduzieren, indem Sie die Einzugsrolle-Einheit absenken und die Einheit in einer niedrigeren Position belassen (Deaktivieren der Soft-Einzug- Einstellung). Dies kann auch über das Software Operation Panel konfiguriert werden. 5: Manueller Legen Sie die Wartezeit bis zur Aufhebung 5, 10, 20, 30, 40, 50, 60, Einzug...
Seite 96 Verwendung des Bedienfelds Element Beschreibung Einstellung/Wert Grundeinstellung -: Keine Einstellungen/Werte Scannertreibers Priorität eingeräumt wird, wenn Sie nicht dem Bedienfeld Priorität eingeräumt haben. Die Empfindlichkeit kann auch über das Software Operation Panel konfiguriert werden. Beachten Sie, dass die Einstellung des Bedienfelds Priorität erhält, wenn Sie der Bedienfeld-Einstellung Priorität eingeräumt haben.
Seite 97 Verwendung des Bedienfelds Element Beschreibung Einstellung/Wert Grundeinstellung -: Keine Einstellungen/Werte Passen Sie die Position des Ausgabefachs 1: Beweglich (*1) Ausgabefach 2: Fest Pos. Sie können das Ausgabefach auf bestimmte Höhen einstellen. Ändern Sie die Vorlagefach-Stufe im 1: Manuell (Fortl.) (*2) Vorlagefach Bereitschaftszustand.
Seite 98 Verwendung des Bedienfelds Element Beschreibung Einstellung/Wert Grundeinstellung -: Keine Einstellungen/Werte Legen Sie die Dauer fest, für die die Aus, AN, 5, 10, 20, 30, 40, Hintrgr.beleu. Hintergrundbeleuchtung eingeschaltet 50, 60, 90, 120, 150, 180, bleibt. 210, 240, 270, 300 Nach dem Einschalten wird dieses Element (Sekunden) unabhängig von der konfigurierten Einstellung bis zum Abschluss der...
Seite 99 Verwendung des Bedienfelds Element Beschreibung Einstellung/Wert Grundeinstellung -: Keine Einstellungen/Werte Um den Bildschirm [Papierseparationskraft] über die Schnellzugriffstaste aufzurufen, drücken Sie die Taste [ ] oder [ ], wenn [Bereit] angezeigt wird. 19: Sprache Gibt die Sprache an, in der die Daten 1: Japanisch/ 2: Englisch ausgegeben werden.
Seite 100 Verwendung des Bedienfelds Element Beschreibung Einstellung/Wert Grundeinstellung -: Keine Einstellungen/Werte STUVWX YZ[ ]^_`00000000 (L)abcdefghijklmnopqrstu vwxyz{|}¯00000000 3:(L)!"#$%&'()*+,-./ 0123456789:;<=>? @00000000 (P)ABCDEFGHIJKLMNOPQ RSTUVWXYZ[ ]^_`00000000 (P)abcdefghijklmnopqrstu vwxyz{|}¯00000000 6:(P)!"#$%&'()*+,-./ 0123456789:;<=>? @00000000 Testdruck: 1: Ja 2: Nein 23: Zähler Überprüfen Sie die Ersetzungszyklen für Bremsrolle/Einzugsrolle/ anzeigen/ Verbrauchsmaterialien sowie die Trennrolle/Hilfsrolle/ löschen...
Seite 101 Verwendung des Bedienfelds Element Beschreibung Einstellung/Wert Grundeinstellung -: Keine Einstellungen/Werte 26: Low-Speed Legen Sie fest, ob ein Scan mit langsamer 1: Aktivieren 2: Deaktivieren Einzugsmodus Scangeschwindigkeit durchgeführt wird, 2: Deaktivieren um die Dokumente zu schützen. Dies kann auch über das Software Operation Panel konfiguriert werden.
Seite 102: Verwendung Der Funktionsauswahl
Verwendung des Bedienfelds Verwendung der Funktionsauswahl Dieser Abschnitt beschreibt die Funktionsauswahl. Wenn Sie die Taste [Funktion/Eingabe] im Bildschirm [Bereit] drücken, wird [Funktionsauswahl] angezeigt. Durch Verwendung von Funktionsauswahl können Sie eine Anwendung konfigurieren, die gestartet wird, wenn die Taste [Senden an] betätigt wird. Drücken Sie die Power Taste an der Vorderseite des Scanners.
Seite 103 Verwendung des Bedienfelds Beachten Sie, dass Nr.C angibt, dass die Einstellung über das Software Operation Panel festgelegt wurde. Wenn Nr.C ausgewählt ist, zeigt die Anzeige [SOP].
Seite 104: In Der Funktionsauswahl Konfigurierbare Elemente
Verwendung des Bedienfelds In der Funktionsauswahl konfigurierbare Elemente Element Beschreibung Einstellungen Grundeinstell Funktion Konfigurieren Sie die Anwendung(en), die über Nr.01 bis Nr.50/Nr.C (*1) sauswahl die Taste [Senden an] gestartet werden soll(en). (Nr.C gibt das Software Sie zeigt die im Computer konfigurierten Operation Panel an.) Scannertastenereignisse ([Senden an 1] bis [Senden an 50]) an.
Seite 105: Verschiedene Scanmethoden
Verschiedene Scanmethoden Dieser Abschnitt beschreibt die Konfiguration der Scaneinstellungen und das Scannen verschiedener Dokumententypen mit der Bildscananwendung. Detaillierte Informationen zu anderen Scanmethoden, die hier nicht erläutert werden, finden Sie in der Anleitung oder in der Hilfe zur Bildscananwendung und in der Hilfe zum Scannertreiber. Dokumente mit unterschiedlichen Breiten scannen Wenn Sie einen Dokumentstapel mit unterschiedlichen Breiten scannen, legen Sie die Dokumente mit den folgenden Schritten ein:...
Seite 106 Verschiedene Scanmethoden ● Ausrichtung an der Seite Legen Sie die Dokumente in das Vorlagefach ein und passen Sie die Vorlagefachpapierführung an das breiteste Dokument im Stapel an. Detaillierte Informationen zum Einlegen der Dokumente in das Vorlagefach finden Sie unter Einlegen von Dokumenten (Seite 49).
Seite 107 Verschiedene Scanmethoden ● Schlechtes Beispiel Konfigurieren Sie die Scaneinstellungen im Scannertreiber, um schräg eingezogene Bilder zu vermeiden und die Papiergröße automatisch zu erkennen. Ausführliche Informationen finden Sie in der Hilfe zum Scannertreiber. Scannen Sie Dokumente mit der Bildscananwendung. Ausführliche Informationen finden Sie in der Bedienungsanleitung oder der Hilfe zur Bildscananwendung.
Seite 108: Scannen Eines Dokuments, Das Größer Als A3 Ist
Verschiedene Scanmethoden Scannen eines Dokuments, das größer als A3 ist Die scanbaren Dokumentgrößen können je nach der Einstellung der Auflösung und der Bildscananwendung abweichen. Ausführliche Informationen finden Sie in der Bedienungsanleitung oder der Hilfe zur Bildscananwendung. Legen Sie das Dokument in das Vorlagefach ein. Detaillierte Informationen zum Einlegen der Dokumente finden Sie unter Einlegen von Dokumenten (Seite 51).
Seite 109: Manueller Einzug Von Dokumenten
Verschiedene Scanmethoden Manueller Einzug von Dokumenten Neben dem normalen automatischen Dokumenteinzug, bei dem Sie einen Dokumentstapel in das Vorlagefach einlegen und die Dokumente nacheinander scannen, können Sie auch den "manuellen Einzugsmodus" nutzen, bei dem Sie jedes Blatt manuell einziehen und den Scanvorgang durchführen. Normalerweise stoppt der Scanner beim automatischen Einzug, wenn alle eingelegten Dokumente gescannt wurden.
Seite 110 Verschiedene Scanmethoden ● Die Papierseparationskraft (fünf Stufen) ist ebenso wie beim Scannen mit dem automatischen Dokumenteinzug aktiviert. Passen Sie die Papierseparationskraft an, wenn es häufig zu Mehrfacheinzügen, Einzugsfehlern oder Papierstaus kommt.
Seite 111: Scannen Mit Dem Einzeleinzugsmodus
Verschiedene Scanmethoden Scannen mit dem Einzeleinzugsmodus Heben Sie die Einzugsrolleneinheit an. Drücken Sie die Lasche in der Mitte mit dem Finger nach oben. Die Einzugsrolleneinheit rastet hörbar ein. Das Vorlagefach bewegt sich in die Einzugsposition. WICHTIG ● Stellen Sie sicher, dass sich kein Dokument mehr im Vorlagefach befindet. ●...
Seite 112 Verschiedene Scanmethoden Führen Sie das Dokument ein, bis die Vorderkante die Rollen im Inneren berührt. Das Dokument wird aufgenommen, gescannt und dann in das Ausgabefach ausgeworfen. Nach dem Scanvorgang wartet der Scanner für die im Software Operation Panel eingestellte Zeit darauf, dass das nächste Blatt eingezogen wird.
Seite 113 Verschiedene Scanmethoden Legen Sie den Finger auf die Lasche in der Mitte und drücken Sie sie nach unten.
Seite 114: Scannen Mit Dem Fortlaufenden Einzugsmodus
Verschiedene Scanmethoden Scannen mit dem fortlaufenden Einzugsmodus Öffnen Sie das Vorlagefach, wenn es geschlossen ist. Detaillierte Informationen zum Öffnen des Vorlagefachs finden Sie unter Öffnen des Vorlagefachs (Seite 24). Wählen Sie unter [Hauptmenü] des Bedienfelds die Option [1: Manuell (Fortl.)] für [10: Vorlagefach Stufe].
Seite 115 Verschiedene Scanmethoden HINWEIS Beim fortlaufenden Einzugsmodus werden die Dokumente nacheinander gescannt, auch wenn versehentlich mehrere Blätter eingezogen wurden. Wiederholen Sie Schritt für alle zu scannende Dokumente. HINWEIS ● Der Scanvorgang kann sofort gestoppt werden, indem Sie die Taste [Zählerrückstellung] auf dem Bedienfeld betätigen.
Seite 116: Eine Scannertaste Zum Starten Eines Scans Verwenden
Verschiedene Scanmethoden Eine Scannertaste zum Starten eines Scans verwenden Sie können einen Scanvorgang durchführen, indem Sie einfach die Taste [Scannen/Pause] oder [Senden an] auf dem Scanner drücken. Dazu müssen Sie zuerst die Anwendungen zuweisen, die bei der jeweiligen Taste gestartet werden sollen. Computereinstellungen Versichern Sie sich, dass der Scanner am Computer angeschlossen ist und schalten Sie dann den Scanner ein.
Seite 117 Verschiedene Scanmethoden Wählen Sie aus dem Menü [Ereignis auswählen] das Ereignis, für das Sie eine Anwendung starten möchten, aus. Mit dieser Funktion können die folgenden Ereignisse eingestellt werden: ● Scan Button (wenn die Taste [Scannen/Pause] betätigt wird) ● [Send to 01] bis [Send to 50] (wenn die Taste [Senden an] betätigt wird) Wählen Sie eine Anwendung aus, die über das Tastenereignis [Senden an] oder [Scannen] gestartet wird, sowie einen durchzuführenden Vorgang.
Seite 118 Verschiedene Scanmethoden HINWEIS ● Die angezeigten Fenster und die Bedienvorgänge variieren abhängig vom verwendeten Betriebssystem. ● Zur Konfiguration mehrerer Tasten wiederholen Sie die Schritte bis 6.
Seite 119: Scanner-Einstellungen
Verschiedene Scanmethoden Scanner-Einstellungen ● Wenn Sie die Taste [Scannen/Pause] verwenden Es ist keine besondere Einstellung erforderlich. → Die festgelegte Anwendung wird gestartet, wenn die Taste [Scannen/Pause] betätigt wird. ● Taste [Senden an] Ändern Sie unter [Hauptmenü] des Bedienfelds die Einstellungsnummer für die Taste [Senden an], die im LCD angezeigt wird.
Seite 120 Verschiedene Scanmethoden ● Detaillierte Informationen zum Ändern der Einstellungsnummer für die Taste [Senden an] finden Sie unter Verwendung der Funktionsauswahl (Seite 102).
Seite 121: Umgehung Der Mehrfacheinzugserkennung Für Ein Festes Format
Verschiedene Scanmethoden Umgehung der Mehrfacheinzugserkennung für ein festes Format Wenn Sie ein Dokumentblatt mit angebrachten oder aufgeklebten Fotos, Klebezetteln oder Quittungen scannen, während die Mehrfacheinzugserkennung aktiviert ist, interpretiert der Scanner dies möglicherweise irrtümlich als Mehrfacheinzugsfehler und unterbricht den Scanvorgang. Zum Scannen solcher Dokumente ist die intelligente Mehrfacheinzugserkennung-Funktion verfügbar.
Seite 122 Verschiedene Scanmethoden Für weitere Details siehe Einen Bereich für das Nichterkennen von Mehrfacheinzügen bestimmen [Intelligente Mehrfacheinzugsfunktion] (Seite 281).
Seite 123: Vorgehensweise
Verschiedene Scanmethoden Vorgehensweise Nachdem ein Mehrfacheinzug aufgetreten ist, drücken Sie entweder die Taste [Auswerfen] zum Auswerfen des Dokuments aus dem Papierpfad oder öffnen Sie den ADF zum Entfernen des Dokuments. Nach dem Entfernen des Dokuments ändert sich die Anzeige im Bedienfeld-LCD wie folgt: Beim Mehrfacheinzug Beim Auswerfen des Dokuments...
Seite 124 Verschiedene Scanmethoden Taste [iMFF]). Wenn an dem ausgeworfenen Blatt Papier haftet und der Anhang wahrscheinlich den Mehrfacheinzugsfehler verursacht hat, fahren Sie mit dem nächsten Schritt fort. HINWEIS Wenn Sie in dem Fenster, das das Mehrfacheinzugsbild zeigt, auf die Schaltfläche [OK] klicken, ist Schritt nicht erforderlich, weil der Scanner das Mehrfacheinzugsbild einzieht und den Scanvorgang fortsetzt.
Seite 125 Verschiedene Scanmethoden Das nächste Blatt wird ohne Mehrfacheinzugserkennung gescannt und ab dem zweiten Blatt werden dann Mehrfacheinzugsfehler gemäß den Einstellungen des Scannertreibers oder des Software Operation Panel erkannt. ● Automatischer Modus 1 (Umgehung über Länge und Position) Der Scanner speichert die Länge und Position des Papiers (Überlappungsmuster), das einen Mehrfacheinzugsfehler verursacht hat, und setzt den Scanvorgang fort.
Seite 126: Tägliche Pflege
Tägliche Pflege Dieser Abschnitt behandelt die Reinigung des Scanners. ● Benutzen Sie keine Aerosol- oder auf Alkohol basierende Sprays. Von starker Luft ACHTUNG aufgewirbelter Papierstaub kann in das Geräteinnere des Scanners gelangen und dadurch Schäden oder Fehlfunktionen verursachen. Beachten Sie, dass Funken, die durch statische Energie verursacht wurden, Feuer verursachen.
Seite 127 Tägliche Pflege WICHTIG Um einen sicheren Umgang mit den Reinigungsmaterialien zu gewähren, lesen Sie bitte die Sicherheitshinweise der einzelnen Produkte vor der Benutzung. Informationen zu den Reinigungsmaterialien erhalten Sie von dem Vertreiber/Händler, von dem Sie das Produkt gekauft haben. Beachten Sie die Kontaktinformationen in der Kontaktliste oder im Abschnitt "Ansprechpartner für Anfragen"...
Seite 128: Reinigungsbereiche Und -Zyklen
Tägliche Pflege Reinigungsbereiche und -zyklen Die Reinigung sollte ungefähr alle 10.000 [fi-7800]/12.000 [fi-7900] gescannten Blätter durchgeführt werden. Hierbei handelt es sich allerdings nur um eine grobe Richtlinie, die sich je nach Art und Beschaffenheit der verwendeten Dokumente unterscheiden kann. So ist es zum Beispiel erforderlich ScanSnap häufiger zu reinigen, wenn Dokumente mit noch nicht getrocknetem Toner gescannt werden.
Seite 129: Reinigen Des Adf (Mit Einem Reinigungsblatt)
Tägliche Pflege Reinigen des ADF (mit einem Reinigungsblatt) Verwenden Sie das Reinigungsblatt, um die Rollen im oberen und unteren Teil des Papierpfads zu reinigen. Ausführliche Informationen zum Reinigungsblatt finden Sie unter Reinigungsmaterialien (Seite 126). Reinigung mit dem Reinigungsblatt Drücken Sie die Power Taste an der Vorderseite des Scanners. [Bereit] wird im LCD angezeigt.
Seite 130 Tägliche Pflege Legen Sie das Reinigungsblatt auf die linke Seite zwischen die Papierführungen, wobei die Klebeseite nach oben weist. Drücken Sie die Taste [Scannen/Pause]. Das Reinigungsblatt wird durchgezogen und in das Ausgabefach ausgegeben. Legen Sie das gleiche Reinigungsblatt auf die rechte Seite zwischen die Papierführungen, wobei die Klebeseite nach oben weist.
Seite 131 Tägliche Pflege Setzen Sie den Reinigungszähler zurück. Befolgen Sie eines der folgenden Verfahren, um den Zähler zurückzusetzen. ● Wählen Sie [23: Zähler anzeigen/löschen] unter [Hauptmenü] auf dem Bedienfeld, um den Zähler zurückzusetzen. Für weitere Details siehe Überprüfen und Zurücksetzen der Zähler (Seite 87).
Seite 132: Reinigen Des Adf (Mithilfe Eines Tuchs)
Tägliche Pflege Reinigen des ADF (mithilfe eines Tuchs) Verwenden Sie ein Tuch, das mit dem Reiniger F1 befeuchtet wurde, oder ein Reinigungstuch, um das Inneres des ADF zu reinigen. Die Gläser im ADF werden sehr heiß, während der Scanner in Betrieb ist. ACHTUNG Bevor Sie die Innenseite des ADF reinigen, schalten Sie den Scanner aus und trennen Sie das Netzkabel von der Netzsteckdose.
Seite 133 Tägliche Pflege Fremdkörper an der Rolle befinden. Entfernen Sie die Rollen zur einfacheren Reinigung. Detaillierte Informationen zum Entfernen der Einzugsrollen finden Sie unter Ersetzen der Einzugsrolle (Seite 151). Trennrolle (1 Einheit) Wischen Sie vorsichtig die Rollen ab, damit die Rollenoberfläche nicht beschädigt wird. Wischen Sie an den Rillen der Rollenoberfläche entlang.
Seite 134 Tägliche Pflege Wischen Sie an den Rillen der Rollenoberfläche entlang. Entfernen Sie die Rolle zur einfacheren Reinigung. Details zum Entfernen der Bremsrolle finden Sie unter Ersetzen der Bremsrolle (Seite 159). Klemmrolle Wischen Sie vorsichtig die Rollen ab, damit die Rollenoberfläche nicht beschädigt wird. Reinigen Sie die gesamte Oberfläche, während Sie die Rolle manuell drehen.
Seite 135 Tägliche Pflege ● Oberer Teil des Papierpfads (Rollen: 6 Positionen × 2 Einheiten) Papierpfad/Blattführung Führen Sie eine schnelle Reinigung des gesamten Bereichs durch. ● Oberer Teil des Papierpfads...
Seite 136 Tägliche Pflege ● Unterer Teil des Papierpfads HINWEIS Verwenden Sie einen Staubsauger, wenn sich sehr viel Papierstaub im Papierpfad befindet. Scanglas Reinigen Sie es leicht. ● Oberer Teil des Papierpfads (Glas: 2 Blätter) WICHTIG Normalerweise sollte das Glas nicht entfernt werden, weil es so konzipiert ist, dass es den Papierstaub blockiert.
Seite 137 Tägliche Pflege Entfernen und reinigen Sie das Glas nur, wenn der Scanner in einer Umgebung verwendet wird, in der sehr viel Papierstaub vorhanden ist, und auch nach der Reinigung des Glases vertikale Streifen auf dem gescannten Bild erscheinen. Verwenden Sie im Vorfeld einen Staubsauger und seien Sie vorsichtig, dass kein Papierstaub eindringt, wenn Sie das Glas entfernen.
Seite 138 Tägliche Pflege Reinigen Sie über die Lücke, in die das Glas eingesetzt war, die andere Glasebene im Inneren mit einem Wattestäbchen oder etwas ähnlichem. Positionieren Sie nach der Reinigung das Glaselement, das Sie herausgenommen haben, wieder an seiner ursprünglichen Position. Ziehen Sie die Schraube fest, um es an seiner Position zu fixieren.
Seite 139 Tägliche Pflege ● Unterer Teil des Papierpfads (Glaselemente: 2 Blätter) WICHTIG Normalerweise sollte das Glas nicht entfernt werden, weil es so konzipiert ist, dass es den Papierstaub blockiert. Entfernen und reinigen Sie das Glas nur, wenn der Scanner in einer Umgebung verwendet wird, in der sehr viel Papierstaub vorhanden ist, und auch nach der Reinigung des Glases vertikale Streifen auf dem gescannten Bild erscheinen.
Seite 140 Tägliche Pflege Reinigen Sie das Glas im unteren Teil des Papierpfads (abnehmbar) wie folgt: Lösen Sie die Schraube, bis das Glas angehoben werden kann. Neigen Sie das Glas in dem oben dargestellten Winkel. Entfernen Sie das Glas, indem Sie es nach links schieben. Reinigen Sie das herausgenommene Glas.
Seite 141 Tägliche Pflege Reinigen Sie über die Lücke, in die das Glas eingesetzt war, die andere Glasebene im Inneren mit einem Wattestäbchen oder etwas ähnlichem. Positionieren Sie nach der Reinigung das Glaselement, das Sie herausgenommen haben, wieder an seiner ursprünglichen Position. Ziehen Sie die Schraube fest, um es an seiner Position zu fixieren.
Seite 142 Tägliche Pflege ● Im Inneren der oberen Abdeckung (Sensoren: 2 Einheiten) ● Oberer Teil des Papierpfads (Sensoren: 9 Einheiten)
Seite 143 Tägliche Pflege ● Unterer Teil des Papierpfads (Sensoren: 9 Einheiten) Reibungspad (2 Einheiten) Entfernen Sie den Staub. Die Reibungspads befinden im Vorlagefach-Tisch. Zuführungsrolle/Hilfsrolle Es gibt zwei Arten von Zuführungsrollen: Eine müssen Sie reinigen, während Sie die Rolle manuell drehen, und die andere müssen Sie reinigen, während Sie die Rolle bei eingeschaltetem Gerät drehen. Die Hilfsrolle muss gereinigt werden, während Sie die Rolle bei eingeschaltetem Gerät drehen.
Seite 144 Tägliche Pflege ● Im Inneren der oberen Abdeckung (Rollen: 2 Positionen × 2 Einheiten) ● Unterer Teil des Papierpfads (Rollen: 5 Positionen × 2 Einheiten)
Seite 145 Tägliche Pflege ● Unterer Teil des Papierpfads (Rollen: 1 Position × 2 Einheiten) Zuführungsrolle, die beim manuellen Drehen der Rolle gereinigt werden muss Wischen Sie vorsichtig die Rollen ab, damit die Rollenoberfläche nicht beschädigt wird. Reinigen Sie die gesamte Oberfläche, während Sie die Rolle manuell drehen. Stellen Sie sicher, dass Sie die Reinigung sorgfältig durchführen, da die Einzugsleistung insbesondere dann beeinflusst wird, wenn sich schwarze Fremdkörper an der Rolle befinden.
Seite 146 Tägliche Pflege WICHTIG Starten Sie während des Reinigungsvorgangs keinen Scanvorgang mit einer Bildscananwendung. Öffnen Sie den ADF/die obere Abdeckung. Wenn Sie den ADF öffnen, während das Gerät eingeschaltet ist, schaltet sich die LED ein. Detaillierte Informationen zum Öffnen des ADF finden Sie unter Öffnen des ADFs (Seite 28).
Seite 147 Tägliche Pflege Wenn Sie die Taste [Scannen/Pause] drücken, drehen sich die Zuführungsrollen/Hilfsrollen ein Stück. ● Wenn Sie die Taste [Scannen/Pause] drücken, drehen sich die ACHTUNG Zuführungsrollen/Hilfsrollen gleichzeitig. Geben Sie bei der Reinigung acht, die Rollen nicht zu berühren, während diese gedreht werden.
Seite 148 Tägliche Pflege Als Richtlinie: Wenn Sie die Taste [Scannen/Pause] sieben Mal drücken, führen die Zuführungsrollen/Hilfsrollen eine vollständige Drehung aus. Schließen Sie das Vorlagefach/den ADF/die obere Abdeckung. Detaillierte Informationen zum Schließen des Vorlagefachs finden Sie unter Schließen des Vorlagefachs (Seite 26). Detaillierte Informationen zum Schließen des ADF finden Sie unter Schließen des ADF (Seite 30).
Seite 149: Verbrauchsmaterialien Ersetzen
Verbrauchsmaterialien ersetzen Dieser Abschnitt beschreibt das Austauschen und Ersetzen von Verbrauchsmaterialien für den Scanner. Die Gläser im ADF werden sehr heiß, während der Scanner in Betrieb ist. ACHTUNG Bevor Sie Verbrauchsmaterialien ersetzen, schalten Sie unbedingt den Scanner aus, ziehen Sie das Netzkabel aus der Steckdose und warten Sie mindestens 15 Minuten, um die Innenseite des ADF abkühlen zu lassen.
Seite 150 Verbrauchsmaterialien ersetzen Menge der verbleibenden Tinte (Tintenkartusche), sodass Sie feststellen können, wann Sie Verbrauchsmaterialien ersetzen müssen. Verwenden Sie eine der folgenden Methoden, um die Anzahl der Blätter, die gescannt wurden, sowie die Menge der verbleibenden Tinte zu überprüfen. ● Sie können [23: Zähler anzeigen/löschen] unter [Hauptmenü] im Bedienfeld auswählen, um die Anzahl der Blätter, die gescannt wurden, sowie die Menge der verbleibenden Tinte zu überprüfen.
Seite 151: Ersetzen Der Einzugsrolle
Verbrauchsmaterialien ersetzen Ersetzen der Einzugsrolle Ersetzen Sie die Einzugsrolle wie folgt: HINWEIS Es gibt zwei Einzugsrollen. Stellen Sie sicher, dass Sie beide austauschen. Schalten Sie den Scanner aus, trennen Sie das Netzkabel und warten Sie mindestens 15 Minuten. Für weitere Details siehe Ausschalten des Scanners (Seite 23).
Seite 152 Verbrauchsmaterialien ersetzen Greifen Sie die Laschen an den Einzugsrollen (× 2), um die Einzugsrollen von dem sich drehenden Schaft herunterzuziehen. Setzen Sie einen neuen Satz Einzugsrollen (× 2) in den Scanner ein. Platzieren Sie die Einzugsrollen (× 2) auf dem Schaft. Schließen Sie die Rollenabdeckung.
Seite 153 Verbrauchsmaterialien ersetzen Für weitere Details siehe Einschalten des Scanners (Seite 21). Setzen Sie den Einzugsrollenzähler zurück. Befolgen Sie eines der folgenden Verfahren, um den Zähler zurückzusetzen. ● Wählen Sie [23: Zähler anzeigen/löschen] unter [Hauptmenü] auf dem Bedienfeld, um den Zähler zurückzusetzen.
Seite 154: Austauschen Der Trennrolle
Verbrauchsmaterialien ersetzen Austauschen der Trennrolle Ersetzen Sie die Trennrolle wie folgt. Schalten Sie den Scanner aus, trennen Sie das Netzkabel und warten Sie mindestens 15 Minuten. Für weitere Details siehe Ausschalten des Scanners (Seite 23). Entfernen Sie alle Dokumente aus dem Ausgabefach. Öffnen Sie den ADF.
Seite 155 Verbrauchsmaterialien ersetzen Entfernen Sie die Trennrolle aus dem Scanner.
Seite 156 Verbrauchsmaterialien ersetzen Unten finden Sie ergänzende Schritte, die beschreiben, wie die Trennrolle aus dem Scanner entfernt wird. Greifen Sie die Laschen auf der linken und rechten Seite der Rollenabdeckung mit den Fingern und ziehen Sie die Abdeckung in Ihre Richtung nach unten. Ziehen Sie den Hebel auf der rechten Seite der Trennrolle nach unten.
Seite 157 Verbrauchsmaterialien ersetzen Setzen Sie eine neue Trennrolle in den Scanner ein.
Seite 158 Verbrauchsmaterialien ersetzen Unten finden Sie ergänzende Schritte, die beschreiben, wie die Trennrolle in den Scanner eingesetzt wird. Setzen Sie zuerst die rechte Seite des Trennrollenschafts ein, dann die linke Seite, sodass die Lasche in die Einkerbung passt. Schieben Sie den Hebel auf der linken Seite der Trennrolle nach oben. Schieben Sie den Hebel auf der rechten Seite der Trennrolle nach oben.
Seite 159: Ersetzen Der Bremsrolle
Verbrauchsmaterialien ersetzen Ersetzen der Bremsrolle Ersetzen Sie die Bremsrolle wie folgt: Schalten Sie den Scanner aus, trennen Sie das Netzkabel und warten Sie mindestens 15 Minuten. Für weitere Details siehe Ausschalten des Scanners (Seite 23). Entfernen Sie alle Dokumente aus dem Ausgabefach. Wenn das Vorlagefach angehoben wurde, senken Sie es wieder in die untere Position ab.
Seite 160 Verbrauchsmaterialien ersetzen Entfernen Sie die Bremsrolle aus dem Scanner.
Seite 161 Verbrauchsmaterialien ersetzen Unten finden Sie ergänzende Schritte, die beschreiben, wie die Bremsrolle aus dem Scanner entfernt wird. Heben Sie die Abdeckung über die untere Mitte an, um sie zu öffnen. Heben Sie zuerst die linke Seite der Bremsrolle an und ziehen Sie die Achse dann von links nach rechts heraus.
Seite 162 Verbrauchsmaterialien ersetzen Setzen Sie eine neue Bremsrolle in den Scanner ein.
Seite 163 Verbrauchsmaterialien ersetzen Unten finden Sie ergänzende Schritte, die beschreiben, wie die Bremsrolle in den Scanner eingesetzt wird. Setzen Sie die rechte Seite in den Bremsrolle-Schaft ein. Bringen Sie die linke Seite des Bremsrolle-Schafts an. Schließen Sie die Abdeckung der Bremsrolle und stellen Sie sicher, dass beide Enden der Abdeckung fest einrasten.
Seite 164: Austauschen Der Tintenkartusche
Verbrauchsmaterialien ersetzen Austauschen der Tintenkartusche Tauschen Sie die Tintenkartusche nur aus, wenn der Indossierungsdrucker installiert ist. Detaillierte Informationen zum Austauschen der Tintenkartusche finden Sie im "fi-680PRF/PRB Indossierungsdrucker Bedienungshandbuch".
Seite 165: Problembehebungen
Problembehebungen Dieser Abschnitt beschreibt die Behebung von Papierstaus und anderer Probleme. Weiterhin finden Sie hier eine Checkliste zum Durchgehen vor der Kontaktierung eines Servicepartners oder des Kundendienstes. Es wird außerdem auf die am Scanner angebrachten Etiketten eingegangen. WICHTIG Detaillierte Informationen zu nicht in diesem Abschnitt beschriebenen Fehlern/Problemen finden Sie in der Scannertreiber-Hilfe.
Seite 166 Problembehebungen Sie könnten sich die Finger einklemmen, wenn sich der ADF durch das Gewicht der Dokumente schließt. Öffnen Sie den ADF/die obere Abdeckung. Detaillierte Informationen zum Öffnen des ADF finden Sie unter Öffnen des ADFs (Seite 28). Detaillierte Informationen zum Öffnen der oberen Abdeckung finden Sie unter So öffnen Sie die obere Abdeckung (Seite 31).
Seite 167 Problembehebungen ● Im Inneren des ADF ● Im Inneren der oberen Abdeckung WICHTIG ● Wenn ein Dokument im Papierpfad festhängt, achten Sie darauf, dass Sie das Dokument nicht beschädigen, wenn Sie es auf der ADF-Seite herausziehen, die der Einzugsrichtung entgegen liegt. Insbesondere Dokumente, die nicht flach sind (z.
Seite 168 Problembehebungen ● Achten Sie darauf, dass sich das Dokument nicht in der kleinen Lücke verfängt, wie in der Abbildung unten dargestellt, da der Papierpfad nur wenig Platz bietet. Schließen Sie den ADF/die obere Abdeckung. Detaillierte Informationen zum Schließen des ADF finden Sie unter Schließen des ADF (Seite 30).
Seite 169: Fehler
Problembehebungen Fehler ● Fehlercode Wenn beim Scanner ein Fehler auftritt, leuchtet die Überprüfen-LED orange und im LCD des Scanner- Bedienfelds wird ein Fehlercode angezeigt. Sie können die Fehleranzeige löschen, indem Sie die Taste [Abbrechen/Zurück] oder [Stopp] drücken. Beachten Sie bitte, dass die Meldung bei einem Papierstau nach einer bestimmten Zeit nicht mehr angezeigt wird, falls sich keine Dokumente (im Status [Bereit]) im Scanner befinden.
Seite 170 Problembehebungen Führen Sie eine Problembehebung wie in der Meldung angewiesen durch. Detaillierte Informationen zum Reinigen der Verbrauchsmaterialien finden Sie unter Tägliche Pflege (Seite 126). Detaillierte Informationen zum Anpassen der Papierseparationskraft finden Sie unter Anpassen der Papierseparationskraft (Seite 39). Detaillierte Informationen zum Austauschen der Verbrauchsmaterialien finden Sie unter Verbrauchsmaterialien ersetzen (Seite 149).
Seite 171 Problembehebungen Fehlercode Fehlerbeschreibung Betreff C0:EA LSI-Fehlfunktion (Rückseite) C6:F9 USB-Fehler USB-Fehler (Seite 175) C8:F0 Fehler in der internen Kommunikation des Fehler in der internen Kommunikation des Scanners Scanners (Seite 175) C8:F2 E2:74 Fehler in der optischen Einheit (ADF- Fehler in der optischen Einheit (Seite 175) Vorderseite).
Seite 172 Problembehebungen Fehlercode Fehlerbeschreibung Betreff H7:84 Fehler im Lampenschaltkreis (Vorderseite) Lampenschaltkreisfehler (Seite 179) H7:85 Fehler im Lampenschaltkreis (Rückseite) H8:88 ADF-Motorschaltkreisfehler Motorschaltkreisfehler (Seite 178) (Hintergrundswechsel Motor [Vorderseite]) H8:89 ADF-Motorschaltkreisfehler (Hintergrundswechsel Motor [Rückseite]) H9:91 CCD24V Fehler CCD24V Fehler (Seite 179) J0:51 Papierstau (Papierschutz) Papierstau (Papierschutz) (Seite 179) J0:52 Papierstau (ADF)
Seite 173: Indossierungsdruckerfehler
Problembehebungen Fehlercode Fehlerbeschreibung Betreff J9:64 Brems-, Trennrolle(n) nicht korrekt installiert Brems-, Trennrolle(n) nicht korrekt installiert (Seite 184) L0:11 Sensorenfehler (Einzugssensoren) Sensorenfehlfunktion (Seite 184) L1:12 Sensorenfehler (Oberer Zuführungssensor) L2:13 Sensorenfehler (Oberer Lesesensor) L3:14 Sensorenfehler (Ausgebesensoren) L4:15 Sensorenfehler (IMP-TOP Sensoren) L5:17 Sensorenfehler (Fehlwinkelsensoren) L6:1B Sensorenfehler (Ultraschallsensoren) L7:1C...
Seite 174: Fehlfunktion Im Speicher
Problembehebungen A2:B5 Indossierungsdruckerfehler (Rückseitenindossierungsdrucker-Druckkopf) A2:BB Indossierungsdruckerfehler (Vorderseitenindossierungsdrucker-Druckkopf) A3:B6 Indossierungsdruckerfehler (EEPROM) A4:B8 Indossierungsdruckerfehler (ROM) Unternehmen Sie folgende Schritte. ● Lesen Sie im fi-680PRF/PRB Indossierungsdrucker Bedienungshandbuch nach, um zu überprüfen, ob die Druckkartusche korrekt eingesetzt wurde. ● Schließen Sie das Indossierungsdruckerkabel wieder an. ●...
Seite 175: Usb-Fehler
Problembehebungen USB-Fehler Wenn ein USB-Fehler auftritt, wird der folgende Fehlercode im LCD des Scanner-Bedienfelds angezeigt. C6:F9 USB-Fehler Schalten Sie den Scanner wieder ein. Wenn das Problem weiterhin besteht, notieren Sie sich den Fehlercode und kontaktieren Sie den Vertreiber/ Händler, von dem Sie das Produkt gekauft haben. Beachten Sie die Kontaktinformationen in der Kontaktliste oder im Abschnitt "Ansprechpartner für Anfragen"...
Seite 176: Bedienfeldfehler
Problembehebungen Wenn das Problem weiterhin besteht, notieren Sie sich den Fehlercode und kontaktieren Sie den Vertreiber/ Händler, von dem Sie das Produkt gekauft haben. Beachten Sie die Kontaktinformationen in der Kontaktliste oder im Abschnitt "Ansprechpartner für Anfragen" in den Sicherheitshinweisen im Lieferumfang dieses Produkts und stellen Sie eine Anfrage.
Seite 177: Ausgabefach Fehlfunktion
Problembehebungen F0:C0 Vorlagefach Fehlfunktion Unternehmen Sie folgende Schritte. ● Stellen Sie sicher, dass sich nichts unter dem Vorlagefach befindet. ● Überprüfen Sie, dass das Vorlagefach nicht geschlossen wird, während sich die Einzugsrolle-Einheit in der oberen Position befindet. ● Schalten Sie den Scanner wieder ein. Wenn das Problem weiterhin besteht, notieren Sie sich den Fehlercode und kontaktieren Sie den Vertreiber/ Händler, von dem Sie das Produkt gekauft haben.
Seite 178: Ventilationsfehlfunktion
Problembehebungen oder im Abschnitt "Ansprechpartner für Anfragen" in den Sicherheitshinweisen im Lieferumfang dieses Produkts und stellen Sie eine Anfrage. Ventilationsfehlfunktion Wenn eine Ventilationsfehlfunktion auftritt, wird der folgende Fehlercode im LCD des Scanner-Bedienfelds angezeigt. F6:EC Ventilationsfehlfunktion Schalten Sie den Scanner wieder ein. Wenn das Problem weiterhin besteht, notieren Sie sich den Fehlercode und kontaktieren Sie den Vertreiber/ Händler, von dem Sie das Produkt gekauft haben.
Seite 179: Fehler Im Indossierungsdruckersystem
Problembehebungen Fehler im Indossierungsdruckersystem Wenn ein Schaltkreisfehler im Indossierungsdrucker auftritt, wird der folgende Fehlercode im LCD des Scanner- Bedienfelds angezeigt. H6:B1 Fehler im Indossierungsdruckersystem Schalten Sie den Scanner wieder ein. Wenn das Problem weiterhin besteht, notieren Sie sich den Fehlercode und kontaktieren Sie den Vertreiber/ Händler, von dem Sie das Produkt gekauft haben.
Seite 180: Papierstau (Adf)
Problembehebungen Die Funktion zum Schutz der Dokumente (Papierschutz) verhindert, dass Dokumente während des Scanvorgangs über den ADF beschädigt werden, indem die Empfindlichkeit zur Erkennung von Papierstaus erhöht wird. Unternehmen Sie folgende Schritte. ● Wenn dieser Fehler auftritt, überprüfen Sie, ob das Dokument die unter Dokumente für das Scannen (Seite beschriebenen Anforderungen erfüllt.
Seite 181: Papierstau (Einzugsrollenfehler)
Problembehebungen J1:3A J1:3B J1:3C J1:3D J1:3E Lesen Sie unter Wenn ein Papierstau auftritt (Seite 165) nach, um gestaute Dokumente zu entfernen. Wenn es häufig zu Papierstaus kommt, unternehmen Sie Maßnahmen entsprechend Papierstaus/Einzugsfehler treten vermehrt auf (Seite 197). Wenn das Problem weiterhin besteht, notieren Sie sich den Fehlercode und kontaktieren Sie den Vertreiber/ Händler, von dem Sie das Produkt gekauft haben.
Seite 182: Fehlwinkelerkennung (Papierstau)
Problembehebungen HINWEIS Wenn die Papierseparationskraft auf [ ] eingestellt ist, was die maximale Stufe ist, wird die Meldung "Wenn [Bereit] angezeigt wird, erhöhen Sie die Papierseparationskraft mit der Taste [ ], um Mehrfacheinzüge zu unterdrücken." nicht angezeigt. Drücken Sie die Taste [Auswerfen] auf dem Bedienfeld, um die Dokumente aus dem Papierpfad auszuwerfen. Wenn Dokumente im Scanner verbleiben, schlagen Sie unter Wenn ein Papierstau auftritt (Seite 165) nach, um...
Seite 183: Einzugsrollenfehler
Problembehebungen J8:04 Oberer Lesesensor verschmutzt J8:05 IMP-TOP Sensor verschmutzt J8:06 Ausgebesensor verschmutzt J8:07 Papierstausensor verschmutzt Lesen Sie unter Tägliche Pflege (Seite 126) nach, um die Sensoren zu reinigen. Wenn das Problem weiterhin besteht, notieren Sie sich den Fehlercode und kontaktieren Sie den Vertreiber/ Händler, von dem Sie das Produkt gekauft haben.
Seite 184: Brems-, Trennrolle(N) Nicht Korrekt Installiert
Problembehebungen ● Lesen Sie unter Tägliche Pflege (Seite 126) nach, um die Rollen und Sensoren zu reinigen. Wenn das Problem weiterhin besteht, notieren Sie sich den Fehlercode und kontaktieren Sie den Vertreiber/ Händler, von dem Sie das Produkt gekauft haben. Beachten Sie die Kontaktinformationen in der Kontaktliste oder im Abschnitt "Ansprechpartner für Anfragen"...
Seite 185: Adf Geöffnet
Problembehebungen ADF geöffnet Wenn ein Scanvorgang durchgeführt wird, während der ADF geöffnet ist, wird der folgende Fehlercode im LCD des Scanner-Bedienfelds angezeigt. U4:40 ADF geöffnet HINWEIS Wenn Sie den ADF öffnen, während der Scanner bereit ist, erscheint eine Meldung ohne Fehlercode. Beachten Sie auch, dass die Tasten des Bedienfelds deaktiviert sind, wenn der ADF geöffnet ist.
Seite 186: Tintenkartusche Nicht Installiert (Vorderseiten-Indossierungsdrucker)
Problembehebungen Tintenkartusche nicht installiert (Vorderseiten-Indossierungsdrucker) Wenn die Tintenkartusche nicht in den Vorderseiten-Indossierungsdrucker eingesetzt ist, wird der folgende Fehlercode im LCD des Scanner-Bedienfelds angezeigt. U6:BA Tintenkartusche nicht installiert (Vorderseiten-Indossierungsdrucker) Lesen Sie im fi-680PRF/PRB Indossierungsdrucker Bedienungshandbuch nach, um die Tintenkartusche einzusetzen. Der Scanner befindet sich im Dok.Zähl-Modus. Der Scanner befindet sich im "Dok.Zähl-Modus"...
Seite 187: Der Scanvorgang Wurde Vom Benutzer Unterbrochen
Problembehebungen ● Um den Scan im Dokumentzähler-Prüfmodus fortzusetzen, ohne den gezählten Wert zurückzusetzen Legen Sie weitere Dokumente in das Vorlagefach ein und starten Sie dann den Scanvorgang. ● Um den gezählten Wert zurückzusetzen und den Scan im Dokumentzähler-Prüfmodus unter den gleichen Dokumentzähler-Konfigurationen fortzusetzen Drücken Sie die Taste [Zählerrückstellung] auf dem Scanner-Bedienfeld und starten Sie dann den Scanvorgang.
Seite 188: Problembehebungen
Problembehebungen Problembehebungen Dieser Abschnitt beschreibt Beispiele für Probleme, die bei der Verwendung des Scanners auftreten können, sowie Lösungsmöglichkeiten dazu. Bevor Sie eine Reparatur anfordern, unternehmen Sie die entsprechenden Schritte, indem Sie die Beispiele für Probleme und die Lösungsmöglichkeiten befolgen. Wenn das Problem weiterhin besteht, überprüfen Sie zuerst die Punkte unter Bevor Sie den Scanner-Kundendienst kontaktieren (Seite 206) und kontaktieren Sie dann den Vertreiber/Händler, von dem Sie das Produkt gekauft...
Seite 189: Der Scanner Kann Nicht Eingeschaltet Werden
Problembehebungen Der Scanner kann nicht eingeschaltet werden Folgende Punkte überprüfen ● Ist das Netzkabel korrekt angeschlossen? (Seite 189) ● Ist der Netzschalter eingeschaltet? (Seite 189) ● Haben Sie die Power Taste an der Vorderseite gedrückt? (Seite 189) Wenn das Problem weiterhin besteht, überprüfen Sie zuerst die Punkte unter Bevor Sie den Scanner- Kundendienst kontaktieren (Seite 206) und kontaktieren Sie den Vertreiber/Händler, von dem Sie das...
Seite 190: Das Display Des Lcd Schaltet Sich Aus
Problembehebungen Das Display des LCD schaltet sich aus. Folgende Punkte überprüfen ● Wurde nach dem Einschalten des Scanners für längere Zeit keine Operation ausgeführt? (Seite 190) Wenn das Problem weiterhin besteht, überprüfen Sie zuerst die Punkte unter Bevor Sie den Scanner- Kundendienst kontaktieren (Seite 206) und kontaktieren Sie den Vertreiber/Händler, von dem Sie das Produkt gekauft haben.
Seite 191: Das Scannen Startet Nicht
Problembehebungen Das Scannen startet nicht Folgende Punkte überprüfen ● Sind die Dokumente korrekt in das Vorlagefach eingelegt? (Seite 191) ● Ist der ADF vollständig geschlossen? (Seite 191) ● Ist das Schnittstellenkabel korrekt angeschlossen? (Seite 191) Ist der Stecker des Schnittstellenkabels gebrochen? (Seite 191) ●...
Seite 192: Es Werden Häufig Sich Überlappende Dokument In Den Scanner Eingezogen
Problembehebungen Es werden häufig sich überlappende Dokument in den Scanner eingezogen Folgende Punkte überprüfen ● Erfüllt Ihr Computer die Papieranforderungen? (Seite 192) ● Erfüllen die Dokumente die Bedingungen zur genauen Erkennung sich überlappender Dokumente, wenn die Einstellung zur Erkennung sich überlappender Dokumente aktiviert ist? (Seite 192) Haben Sie die Dokumente vor dem Einlegen in den Scanner aufgelockert? (Seite 192) ●...
Seite 193 Problembehebungen ● Wurden die Dokumente gerade erst von einem Laserdrucker oder einem Kopierer ausgegeben? Behebung Lockern Sie die Dokumente einige Male auf, um statische Elektrizität von den Blättern zu entfernen. ● Ist der Dokumentstapel dünner als 50 mm? Behebung Reduzieren Sie die Anzahl der Blätter. ●...
Seite 194 Problembehebungen ● Haben Sie die Papierseparationskraft im Bedienfeld angepasst? Behebung Erhöhen Sie die Papierseparationskraft, wenn sie zu niedrig eingestellt ist. Für weitere Details siehe Anpassen der Papierseparationskraft (Seite 39).
Seite 195: Dokumente Werden Häufig Nicht Automatisch In Den Adf Eingezogen
Problembehebungen Dokumente werden häufig nicht automatisch in den ADF eingezogen Folgende Punkte überprüfen ● Erfüllt Ihr Computer die Papieranforderungen? (Seite 195) ● Haben Sie die Dokumente vor dem Einlegen in den Scanner aufgelockert? (Seite 195) ● Sind die Einzugsrollen, Trennrollen und Bremsrollen korrekt eingesetzt? (Seite 195) Sind die Einzugsrollen, Trennrollen und Bremsrollen sauber? (Seite 195) ●...
Seite 196 Problembehebungen ● Sie können [23: Zähler anzeigen/löschen] unter [Hauptmenü] im Bedienfeld auswählen, um die Anzahl der Blätter, die gescannt wurden, zu überprüfen. Für weitere Details siehe Überprüfen und Zurücksetzen der Zähler (Seite 87). ● Sie können Software Operation Panel starten, um die Anzahl der Blätter, die gescannt wurden, zu überprüfen.
Seite 197: Papierstaus/Einzugsfehler Treten Vermehrt Auf
Problembehebungen Papierstaus/Einzugsfehler treten vermehrt auf Folgende Punkte überprüfen ● Erfüllt Ihr Computer die Papieranforderungen? (Seite 197) ● Befinden sich Fremdmaterialien im ADF? (Seite 197) ● Sind die Einzugsrollen, Trennrollen und Bremsrollen korrekt eingesetzt? (Seite 197) Sind die Einzugsrollen, Trennrollen und Bremsrollen sauber? (Seite 197) ●...
Seite 198 Problembehebungen ● Sind die Einzugsrollen, Trennrollen und Bremsrollen abgenutzt? Behebung Verwenden Sie eine der folgenden Methoden, um die Zähler für die Einzugsrolle, Trennrolle und Bremsrolle zu prüfen, und tauschen Sie die Einzugsrolle, Trennrolle und Bremsrolle bei Bedarf aus. ● Sie können [23: Zähler anzeigen/löschen] unter [Hauptmenü] im Bedienfeld auswählen, um die Anzahl der Blätter, die gescannt wurden, zu überprüfen.
Seite 199: Das Gescannte Bild Eines Bildes Oder Fotos Ist Grobpixelig/Es Kommt Zu Bildrauschen
Problembehebungen Das gescannte Bild eines Bildes oder Fotos ist grobpixelig/es kommt zu Bildrauschen Folgende Punkte überprüfen Wurden die Einstellungen im Scannertreiber für das Scannen im Schwarzweißmodus konfiguriert? (Seite ● 199) Sind das Glas und die Rollen im ADF sauber? (Seite 199) ●...
Seite 200: Die Qualität Gescannter Texte Und Linien Ist Unzureichend
Problembehebungen Die Qualität gescannter Texte und Linien ist unzureichend Folgende Punkte überprüfen ● Sind das Glas und die Rollen im ADF sauber? (Seite 200) ● Wurde eine angemessene Einstellung für die Auflösung gewählt? (Seite 200) ● Wurden die Einstellungen im Scannertreiber für das Scannen in Graustufen- oder Farbmodus konfiguriert? (Seite 200) Befinden sich Fremdmaterialien auf dem Dokument (z.
Seite 201: Bilder Erscheinen Unscharf Oder Verzerrt
Problembehebungen Bilder erscheinen unscharf oder verzerrt Folgende Punkte überprüfen ● Sind das Glas und die Rollen im ADF sauber? (Seite 201) ● Wird der ADF während des Scannens heruntergedrückt? Oder befinden sich schwere Gegenstände auf dem ADF? (Seite 201) Wurde ein Scan auf einer instabilen oder vibrierenden Oberfläche durchgeführt? (Seite 201) ●...
Seite 202: Vertikale Streifen Erscheinen Auf Den Bildern
Problembehebungen Vertikale Streifen erscheinen auf den Bildern Folgende Punkte überprüfen ● Sind das Glas und die Rollen im ADF sauber? (Seite 202) ● Verschwinden die vertikalen Streifen (Linien), wenn Sie eine niedrigere Auflösung festlegen? (Seite 202) Befinden sich Fremdmaterialien auf dem Dokument (z. B. Papierstaub)? (Seite 202) ●...
Seite 203: Bilder Wirken In Die Länge Gezogen
Problembehebungen Bilder wirken in die Länge gezogen Folgende Punkte überprüfen ● Sind die Rollen sauber? (Seite 203) ● Erfüllt Ihr Computer die Papieranforderungen? (Seite 203) ● Sind die Einzugsrollen, Trennrollen und Bremsrollen abgenutzt? (Seite 203) Haben Sie die Vergrößerungsstufe angepasst? (Seite 204) ●...
Seite 204 Problembehebungen ● Haben Sie die Vergrößerungsstufe angepasst? Behebung Passen Sie unter [Hardwareeinstellung] im Software Operation Panel die Scanskalierung in der Einzugsrichtung an. Für weitere Details siehe Anpassen der Startposition des Scans [Offseteinstellung/Vertikale Vergrößerungskorrektur] (Seite 241).
Seite 205: Ein Schatten Erscheint Am Oberen Oder Unteren Rand Des Bildes
Problembehebungen Ein Schatten erscheint am oberen oder unteren Rand des Bildes Folgende Punkte überprüfen ● Haben Sie die Offset-Einstellung (die Startposition des Scannens) angepasst? (Seite 205) ● Haben Sie die Funktion Seitenrand Filter zum Auffüllen der Schatten am Rand verwendet? (Seite 205) Wenn das Problem weiterhin besteht, überprüfen Sie zuerst die Punkte unter Bevor Sie den Scanner- Kundendienst kontaktieren (Seite 206)
Seite 206: Bevor Sie Den Scanner-Kundendienst Kontaktieren
Problembehebungen Bevor Sie den Scanner-Kundendienst kontaktieren Dieser Abschnitt beschreibt die zu überprüfenden Punkte, bevor Sie sich an den Vertreiber/Händler wenden, von dem Sie das Produkt gekauft haben. Überblick Element Eintrag Scannername Beispiel: fi-7900 Für weitere Details siehe Überprüfen des Produktetiketts (Seite 208).
Seite 207 Problembehebungen Element Eintrag Datum des letzten Verbrauchsmaterialienaustauschs Bedienfeldstatus ● Bildqualität Element Eintrag Typ und Version des Scannertreibers Betriebssystem (Windows) Anwendung Beispiel: PaperStream Capture Scanseite(n) Beispiel: Vorderseite, Rückseite, beidseitig Auflösung Beispiel: 600 dpi, 75 dpi Bildmodus Beispiel: Farbe, Graustufen, Schwarzweiß ● Sonstige Element Eintrag...
Seite 208: Überprüfen Des Produktetiketts
Problembehebungen Überprüfen des Produktetiketts Dieser Abschnitt beschreibt das Produktetikett des Scanners. Das Typenschild befindet sich an der in der folgenden Abbildung dargestellten Position: Etikett (Beispiel): Dieses Etikett zeigt Scannerinformationen an.
Seite 209: Betriebseinstellungen
Betriebseinstellungen Dieser Abschnitt beschreibt die Verwendung von Software Operation Panel zur Konfiguration der Scannereinstellungen. Starten des Software Operation Panels Das Software Operation Panel wird zusammen mit dem PaperStream IP Treiber installiert. Mit dieser Anwendung können Sie verschiedene Einstellungen für die Bedienung des Scanners und Verwaltung der Verbrauchsmaterialien konfigurieren.
Seite 210 Betriebseinstellungen Klicken Sie auf das [Start]-Menü → [fi Series] → [Software Operation Panel]. Das Software Operation Panel-Symbol wird in dem Menü angezeigt, das angezeigt wird, wenn Sie in der Taskleiste auf klicken. Um das Symbol Software Operation Panel ständig im Infobereich anzuzeigen, ziehen Sie das Symbol auf den Infobereich.
Seite 211: Kennworteinstellung Für Das Software Operation Panel
Betriebseinstellungen Kennworteinstellung für das Software Operation Panel Indem Sie ein Kennwort vergeben, wird das Software Operation Panel im [Nur Ansichtsmodus] ausgeführt. Benutzer können somit Scannereinstellungen nur einsehen. Scannereinstellungen können konfiguriert werden, wenn kein Kennwort festgelegt ist. Durch die Kennwortvergabe können unbeabsichtigte oder unnötige Änderungen der Einstellungen vermieden werden.
Seite 212: Einstellung Des [Nur Ansichtsmodus]
Betriebseinstellungen Einstellung des [Nur Ansichtsmodus] Setzen Sie Software Operation Panel auf [Nur Ansichtsmodus]. Legen Sie ein Kennwort fest. Für weitere Details siehe Kennworteinstellung (Seite 211). Rechtsklicken Sie auf das Symbol Software Operation Panel in der Taskleiste und wählen Sie dann [Nur Ansichtsmodus] aus dem Menü...
Seite 213 Betriebseinstellungen HINWEIS Im [Nur Ansichtsmodus] erscheint ein Häkchen neben [Nur Ansichtsmodus] im Rechtsklick-Menü von Software Operation Panel im Benachrichtigungsfeld.
Seite 214: Beenden Von [Nur Ansichtsmodus]
Betriebseinstellungen Beenden von [Nur Ansichtsmodus] Schließen Sie [Nur Ansichtsmodus] im Software Operation Panel anhand der folgenden Schritte. Rechtsklicken Sie auf das Symbol Software Operation Panel in der Taskleiste und wählen Sie dann [Nur Ansichtsmodus] aus dem Menü aus. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das aktuelle Kennwort ein und klicken Sie dann auf die [OK] Schaltfläche.
Seite 215 Betriebseinstellungen Software Operation Panel beendet [Nur Ansichtsmodus] und die Scanner-Einstellungen können geändert werden. HINWEIS Wenn Software Operation Panel [Nur Ansichtsmodus] beendet, verschwindet das Häkchen neben [Nur Ansichtsmodus] im Rechtsklick-Menü von Software Operation Panel im Infobereich.
Seite 216: Ändern Des Kennworts
Betriebseinstellungen Ändern des Kennworts Ändern Sie das Kennwort auf folgende Weise. Rechtsklicken Sie auf das Symbol Software Operation Panel in der Taskleiste und wählen Sie dann [Kennworteinstellung] aus dem Menü aus. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das aktuelle Kennwort ein und klicken Sie dann auf die [OK] Schaltfläche. Das [Kennworteinstellung] Dialogfeld erscheint.
Seite 217 Betriebseinstellungen Klicken Sie auf die [OK] Schaltfläche. Das Kennwort ist somit festgelegt.
Seite 218: Löschen Des Kennworts
Betriebseinstellungen Löschen des Kennworts Löschen Sie das Kennwort auf folgende Weise. Rechtsklicken Sie auf das Symbol Software Operation Panel in der Taskleiste und wählen Sie dann [Kennworteinstellung] aus dem Menü aus. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das aktuelle Kennwort ein und klicken Sie dann auf die [OK] Schaltfläche. Das [Kennworteinstellung] Dialogfeld erscheint.
Seite 219: Zurücksetzen Des Kennworts
Betriebseinstellungen Zurücksetzen des Kennworts Wenn Sie Ihr Kennwort vergessen haben, setzen Sie es zurück. Rechtsklicken Sie auf das Symbol Software Operation Panel in der Taskleiste und wählen Sie dann [Kennworteinstellung] aus dem Menü aus. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das Standardkennwort "fi-scanner" ein und klicken Sie auf die Schaltfläche [OK]. Das [Kennworteinstellung] Dialogfeld erscheint.
Seite 220 Betriebseinstellungen Klicken Sie auf die [OK] Schaltfläche. Das Kennwort ist somit festgelegt.
Seite 221: Konfigurierbare Elemente
Betriebseinstellungen Konfigurierbare Elemente Über das Software Operation Panel können Sie die folgenden Einstellungen für den an den Computer angeschlossenen Scanner konfigurieren. Geräteeinstellung Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209).
Seite 222 Betriebseinstellungen Wählen Sie aus der linken Liste [Geräteeinstellung] aus. Die folgenden Optionen können in dem oben dargestellten Dialogfeld konfiguriert werden: Element Beschreibung Einstellung/Wert Grundeinstellung Blätterzähler Überprüfen Sie die Gesamtblattanzahl (ADF) / Ersetzungszyklen für Nach Reinigung / Bremsrollen- Verbrauchsmaterialien sowie Zähler / der Einzugsrolle / die Gesamtseitenzahl der Trennrollen / Hilfsrollen Wartungsteile.
Seite 223 Betriebseinstellungen Element Beschreibung Einstellung/Wert Grundeinstellung Benutzen Sie diese Funktion Tintenstand: Vor. / Nur, wenn der zum Zurücksetzen der Zähler Tintenstand: Rück. Indossierungsdruck nach dem Ersetzen von (wenn die er installiert ist Verbrauchsmaterialien, bzw. Indossierungsdrucker-Option nach der Reinigung des installiert ist) Scanners.
Seite 224: Geräteeinstellung 2
Betriebseinstellungen Geräteeinstellung 2 Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209). Wählen Sie aus der linken Liste [Geräteeinstellung 2] aus. Klicken Sie auf ein Element in der Liste auf der linken Seite, um die Details der Einstellungen (Parameter) auf der rechten Seite anzuzeigen.
Seite 225 Betriebseinstellungen Element Beschreibung Einstellung/Wert Grundeinstellung werden. Bitte beachten Sie, dass den Einstellungen des Scannertreibers Priorität eingeräumt wird. Mehrfacheinzugserk Legen Sie diese Option fest, Deaktivieren / Deaktivieren ennung beim um beim manuellen Einzug die Treibereinstellungen befolgen Scannen im Mehrfacheinzugserkennung zu manuellen aktivieren.
Seite 226 Betriebseinstellungen Element Beschreibung Einstellung/Wert Grundeinstellung Scannertreibers konfiguriert werden. Bitte beachten Sie, dass den Einstellungen des Scannertreibers Priorität eingeräumt wird. Seitenrand Filter Legen Sie den Umfang des Oben/Unten/Links/Rechts: 0 Oben/Unten/Links/ (Automatische Bereichs fest, der ausgefüllt mm bis 7,5 mm Rechts: 0 mm Papiergrößenerken wird, wenn [Automatische (in 0,5-mm Schritten)
Seite 227 Betriebseinstellungen Element Beschreibung Einstellung/Wert Grundeinstellung Ende: Bestimmen Sie den 0 mm bis 510 mm (in 2-mm 0 mm Endpunkt für den Prüfbereich, Schritten) gemessen als Länge (mm) ab der oberen Dokumentkante. Intelligente Befindet sich an der Manueller Modus / Manueller Modus Mehrfacheinzugsfun angegebenen Stelle der Seite Automatischer Modus 1 /...
Seite 228 Betriebseinstellungen Element Beschreibung Einstellung/Wert Grundeinstellung Wiederholte Konfigurieren Sie diese 1 bis 12 Mal 3 Mal Papiereinzüge Einstellung, um die Anzahl der Einzugsversuche bei einem Einzugsfehler zu ändern. Diese Option kann auch über das Bedienfeld konfiguriert werden. Aktuelle Legen Sie fest, ob die Erinnern / Nicht erinnern Nicht erinnern Papierstärke nach...
Seite 229 Betriebseinstellungen Element Beschreibung Einstellung/Wert Grundeinstellung werden (Einzugsgeschwindigkeit), verringert wird. Diese Option kann auch über das Bedienfeld konfiguriert werden. Soft-Einzug- Wenn es zu Einzugsfehler Aktivieren / Deaktivieren Aktivieren Einstellung kommt, weil die Trennrolle über das Papier rutscht, oder wenn es zu Papierstaus kommt, weil dünnes Papier mit schmaler Breite gescannt wird, lässt sich das Problem...
Seite 230 Betriebseinstellungen Element Beschreibung Einstellung/Wert Grundeinstellung während eingezogen und außerhalb des Papiertransport unterstützten Scanbereichs vorbeigeführt wird. Indossierungsdruck Legen Sie fest, welcher Normal (Host-Einstellungen Normal (Host- er Auswahl Indossierungsdrucker übernehmen) / Zwanghaft Einstellungen verwendet werden soll, wenn Vorderseiten- übernehmen) der Vorderseiten- Indossierungsdrucker Indossierungsdrucker und der auswählen / Zwanghaft Rückseiten-...
Seite 231 Betriebseinstellungen Element Beschreibung Einstellung/Wert Grundeinstellung ungewöhnlich gewelltes Dokument erkennt. Im manuellen Einzugsmodus ist der Papierschutz deaktiviert. Diese Option kann auch über das Einrichtungsdialogfeld des Scannertreibers oder das Bedienfeld konfiguriert werden. Beachten Sie, dass den Einstellungen des Scannertreibers Priorität eingeräumt wird, wenn Sie nicht dem Bedienfeld Priorität eingeräumt haben.
Seite 232 Betriebseinstellungen Element Beschreibung Einstellung/Wert Grundeinstellung scannen. Wenn Sie [Dokument mit Register] festlegen, wird das Bild des Registers dargestellt, die Option verringert aber die Scangeschwindigkeit. Wartungs- und Legen Sie den Zyklus für die Deaktivieren / Aktivieren Deaktivieren Inspektionszyklus Scannerwartung und Wartung und Inspektion durch einen Inspektionszyklen: 1 bis 12 Servicetechniker fest.
Seite 233 Betriebseinstellungen Element Beschreibung Einstellung/Wert Grundeinstellung Diese Option kann auch über das Bedienfeld konfiguriert werden.
Seite 234: Blattzählerbezogene Einstellungen
Betriebseinstellungen Blattzählerbezogene Einstellungen Überprüfen der Blattzähler Sie können die Ersetzungszyklen für Verbrauchsmaterialien sowie die Gesamtseitenzahl der Wartungsteile prüfen. Die Hintergrundfarbe des Zählers wechselt, wenn der Austausch von Verbrauchsmaterial, der Austausch von Wartungsteilen oder die Reinigung erforderlich ist. Der Zähler wechselt in den folgenden Fällen die Hintergrundfarbe: ●...
Seite 235 Betriebseinstellungen Folgende Zähler können überprüft werden: Element Beschreibung Gesamtblattanzahl (ADF) Ungefähr Anzahl der über den ADF gescannten Blätter (in 10er-Einheiten) Nach Reinigung Ungefähr Anzahl der nach der letzten Reinigung gescannten Blätter (in 50er-Einheiten) Bremsrolle Ungefähr Anzahl der seit dem letzten Austausch der Bremsrolle gescannten Blätter (in 500er-Einheiten) der Einzugsrolle Ungefähr Anzahl der seit dem letzten Austausch der...
Seite 236: Zurücksetzen Der Blattzähler
Betriebseinstellungen Zurücksetzen der Blattzähler Wenn Sie die Verbrauchsmaterialien ersetzt oder eine Reinigung durchgeführt haben, setzen Sie die entsprechenden Zähler wie folgt zurück: Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209). Wählen Sie aus der Liste auf der linken Seite [Geräteeinstellung] aus und klicken Sie auf die Schaltfläche [Löschen] für [Nach Reinigung], wenn die Reinigung durchgeführt wird, oder auf die Schaltfläche [Löschen] für das Verbrauchsmaterial, das Sie ausgetauscht haben.
Seite 237: Meldungen Für Das Austauschen Oder Reinigen Von Verbrauchsmaterialien
Betriebseinstellungen Meldungen für das Austauschen oder Reinigen von Verbrauchsmaterialien Die folgenden Meldungen können bei der Verwendung des Scanners angezeigt werden: Meldungen für das Austauschen von Verbrauchsmaterialien Meldungen für das Reinigen Beachten Sie die Meldung und ersetzen bzw. reinigen Sie dann die entsprechenden Verbrauchsmaterialien. Wenn Sie auf die Schaltfläche [Ignorieren] klicken, werden die Reinigungsanweisungen ausgeblendet und der Scanvorgang wird fortgesetzt.
Seite 238 Betriebseinstellungen ● Austauschen der Tintenkartusche (Seite 164) Weitere Details zur Reinigung finden Sie unter Tägliche Pflege (Seite 126).
Seite 239: Reinigungszyklus Des Scanners [Reinigungszyklus]
Betriebseinstellungen Reinigungszyklus des Scanners [Reinigungszyklus] Sie können den Reinigungszyklus für den Scanner festlegen. Die Hintergrundfarbe des Zählers wechselt zu gelb, wenn der Seitenzähler nach der Reinigung 100% des hier festgelegten Werts erreicht. Sie können auch die Einstellungen zur Anzeige von Meldungen für das Reinigen (Seite 237) konfigurieren.
Seite 240: Festlegen Des Zyklus Zum Austauschen Der Verbrauchsmaterialien [Nutzungsdauerzähler]
Betriebseinstellungen Festlegen des Zyklus zum Austauschen der Verbrauchsmaterialien [Nutzungsdauerzähler] Sie können den Austauschzyklus für Verbrauchsmaterialien festlegen. Die Hintergrundfarbe des Zählers wechselt zu hellgelb, wenn der Seitenzähler nach dem Ersetzen der Verbrauchsmaterialien 95% des hier festgelegten Wertes erreicht, und wechselt zu gelb, wenn er 100% erreicht. Des Weiteren wird Meldungen für das Austauschen von Verbrauchsmaterialien (Seite 237) angezeigt.
Seite 241: Einstellungen Für Das Scannen
Betriebseinstellungen Einstellungen für das Scannen Anpassen der Startposition des Scans [Offseteinstellung/Vertikale Vergrößerungskorrektur] Wenn die Ausgabeposition des gescannten Bildes nicht korrekt ist oder das Bild verkürzt/überlang (vertikal) erscheint, folgen Sie den folgenden Schritten, um den Offset und die vertikale Vergrößerung zur Korrektur anzupassen.
Seite 242 Betriebseinstellungen Passen Sie den Offset/die vertikale Vergrößerung nach Bedarf an. Offseteinstellung Beschreibung Einheit Wählen Sie [ADF (Vorderseite)] oder [ADF (Rückseite)] als Gerät für die Offset-Anpassung aus. Horizontal Passt den horizontalen (Breite) Offset an. Der Einstellungsbereich reicht von -2 bis 3 mm in 0,5-mm-Schritten.
Seite 243: Entfernen Von Schatten/Streifen, Die An Den Kanten Der Bilder Erscheinen [Seitenrand Filter (Adf)]
Betriebseinstellungen Entfernen von Schatten/Streifen, die an den Kanten der Bilder erscheinen [Seitenrand Filter (ADF)] Abhängig vom Zustand des gescannten Dokuments können Schatten auf dem Dokument als schwarze Streifen erscheinen. In diesem Fall können Sie die Bildqualität im Bereich der Ränder durch Verwendung der Funktion "Seitenrand Filter" verbessern.
Seite 244 Betriebseinstellungen Bestimmen Sie die Breite für jeden zu füllenden Rand: oben, unten, rechts und links. O: Oben = 0 mm bis 15 mm U: Unten = -7 mm bis 7 mm R: Rechts = 0 mm bis 15 mm L: Links = 0 mm bis 15 mm (in 1 mm Schritten) Der festgelegte Bereich wird mit der gleichen Farbe wie der Hintergrund gefüllt.
Seite 245: Papiergrößenerkennung)]
Betriebseinstellungen Entfernen von Schatten/Streifen, die an den Kanten der Bilder erscheinen [Seitenrand Filter (Automatische Papiergrößenerkennung)] Wenn Sie mit der automatischen Papiergrößenerkennung scannen, können abhängig von dem Zustand des gescannten Dokuments einige Schatten des Dokument auf die Kante des Bildes reflektiert werden und als schwarze Streifen erscheinen.
Seite 246 Betriebseinstellungen Bestimmen Sie die Breite für jeden zu füllenden Rand: oben, unten, rechts und links. O: Oben = 0 bis 7,5 mm U: Unten = 0 bis 7,5 mm R: Rechts = 0 bis 7,5 mm L: Links = 0 bis 7,5 mm (in 0,5-mm-Schritten) Der festgelegte Bereich wird mit der gleichen Farbe wie der Hintergrund gefüllt.
Seite 247: Festlegen Einer Auszuschließenden Farbe [Blindfarbe]
Betriebseinstellungen Festlegen einer auszuschließenden Farbe [Blindfarbe] Mit der Funktion "Blindfarbe" können Sie Dokumente scannen, bei denen die festgelegte Farbe aus den drei Primärfarben des Lichts (rot, grün und blau) ausgeschlossen wird. Wenn Sie zum Beispiel ein Dokument mit schwarzem Text auf grünem Hintergrund scannen, können Sie ein Bild nur mit schwarzem Text ausgeben.
Seite 248 Betriebseinstellungen WICHTIG Über das Software Operation Panel können nur die Farben rot, grün oder blau ausgewählt werden. Um eine andere Farbe auszuschließen, konfigurieren Sie diese Einstellungen im Scannertreiber. Ausführliche Informationen finden Sie in der Hilfe zum Scannertreiber. HINWEIS Diese Einstellung kann auch über das Einrichtungsdialogfeld des Scannertreibers konfiguriert werden. Bitte beachten Sie, dass den Einstellungen des Scannertreibers Priorität eingeräumt wird.
Seite 249: Verkürzen Der Scanintervalle [Voreinzug]
Betriebseinstellungen Verkürzen der Scanintervalle [Voreinzug] "Voreinzug" bezieht sich auf den Dokumenteinzug in der Startposition für das Scannen vor dem nächsten Scan. Aktivieren von [Voreinzug] verkürzt den Intervall zwischen den einzelnen Scans. Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209).
Seite 250: Festlegen Der Anzahl Der Erneuten Einzugsversuche [Wiederholte Papiereinzüge]
Betriebseinstellungen Festlegen der Anzahl der erneuten Einzugsversuche [Wiederholte Papiereinzüge] Konfigurieren Sie diese Einstellung, um die Anzahl der Einzugsversuche bei einem Einzugsfehler zu ändern. Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209). Wählen Sie aus der linken Liste [Geräteeinstellung 2] → [Wiederholte Papiereinzüge] aus. Bestimmen Sie die Anzahl für wiederholte Papiereinzüge.
Seite 251: Festlegen Des Intervalls Zum Einziehen Der Dokumente [Stellen Sie Den Intervall Für Den Blatteinzug Ein]
Betriebseinstellungen Festlegen des Intervalls zum Einziehen der Dokumente [Stellen Sie den Intervall für den Blatteinzug ein] Wenn die Unterseite des gescannten Bilds aufgrund eines großen Schrägeinzugs beim Scan mit der automatischen Papiergrößenerkennung teilweise fehlt, legen Sie ein längeres Intervall für den Einzug der Dokumente fest. Das Festlegen eines längeren Intervalls lässt mehr Zeit zwischen dem Scannen der einzelnen Dokumente.
Seite 252: Festlegen Der Geschwindigkeit Zum Einzug Der Dokumente [Einzugsgeschwindigkeit]
Betriebseinstellungen Festlegen der Geschwindigkeit zum Einzug der Dokumente [Einzugsgeschwindigkeit] Wenn es häufig zu Mehrfacheinzügen und Papierstaus kommt, lässt sich das Symptom möglicherweise verbessern, indem Sie die Geschwindigkeit reduzieren, mit der die Dokumente eingezogen werden (Einzugsgeschwindigkeit). Diese Einstellung ist für das Scannen dünner Papiere effektiv. Starten Sie das Software Operation Panel.
Seite 253 Betriebseinstellungen HINWEIS Diese Einstellung kann über das Bedienfeld konfiguriert werden.
Seite 254: Papiereinzugsbetrieb-Einstellung [Soft-Einzug-Einstellung]
Betriebseinstellungen Papiereinzugsbetrieb-Einstellung [Soft-Einzug-Einstellung] Wenn es zu Einzugsfehlern kommt, weil die Trennrolle über das Papier rutscht, oder wenn es zu Papierstaus kommt, weil dünnes Papier mit schmaler Breite gescannt wird, lässt sich das Problem möglicherweise reduzieren, indem Sie die Einzugsrolle-Einheit absenken und die Einheit in einer niedrigeren Position belassen (Deaktivieren der Soft- Einzug-Einstellung).
Seite 255: Zuschneiden Der Bildgrenze [Grenzlinien Autocrop]
Betriebseinstellungen Zuschneiden der Bildgrenze [Grenzlinien AutoCrop] Beim Scanvorgang können einige Teildaten in den Bildern generiert werden, wenn die automatische Papiergrößenerkennung aktiviert ist. Sie können festlegen, ob Sie solche fraktionelle Daten behalten oder ausschließen möchten, indem Sie die Funktion "Grenzlinien AutoCrop" verwenden. Starten Sie das Software Operation Panel.
Seite 256: Festlegen Der Automatischen Erkennung Für Farbe/Schwarzweiß [Automatische Farberkennung]
Betriebseinstellungen Festlegen der automatischen Erkennung für Farbe/Schwarzweiß [Automatische Farberkennung] Legt die Schichtstufe für die automatische Farberkennung fest. Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209). Wählen Sie aus der linken Liste [Geräteeinstellung 2] → [Automatische Farberkennung] aus. Wählen Sie den Stufenwert aus.
Seite 257: Ausgeben Eines Alarms Beim Auftreten Eines Fehlers [Alarmeinstellung]
Betriebseinstellungen Ausgeben eines Alarms beim Auftreten eines Fehlers [Alarmeinstellung] Legen Sie fest, ob ein Alarm ertönen soll, wenn ein Fehler, wie ein Mehrfacheinzug oder Papierstau, auftritt. Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209). Wählen Sie aus der linken Liste [Geräteeinstellung 2] →...
Seite 258: Erkennen Eines Papierstaus Außerhalb Des Scanbaren Bereichs
Betriebseinstellungen Erkennen eines Papierstaus außerhalb des scanbaren Bereichs [Papierstauerkennung außerhalb des Scanbereichs während Papiertransport] Legen Sie fest, ob das Symptom als Papierstau eingestuft werden soll, wenn ein Dokument schräg eingezogen und außerhalb des unterstützten Scanbereichs vorbeigeführt wird. Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209).
Seite 259: Festlegen Der Funktion, Um Eine Beschädigung Der Dokumente Zu Verhindern [Papierschutz]
Betriebseinstellungen Festlegen der Funktion, um eine Beschädigung der Dokumente zu verhindern [Papierschutz] Legen Sie fest, ob der Papierschutz aktiviert oder deaktiviert werden soll. Papierstaus durch Einzugsfehler können wertvolle Dokumente beschädigen oder einreißen. Durch das Aktivieren dieser Funktion reduziert sich das Risiko einer Dokumentbeschädigung durch Stoppen des Scanvorgangs, wenn der Scanner ein ungewöhnlich gewelltes Dokument erkennt.
Seite 260 Betriebseinstellungen Falls die Kanten nicht bündig eingelegt werden, kann es zu einer Aktivierung der Papierschutzfunktion kommen und der Scanvorgang abgebrochen werden, auch wenn die Dokumente korrekt eingezogen wurden. HINWEIS ● Im manuellen Einzugsmodus ist der Papierschutz deaktiviert. ● Diese Option kann auch über das Einrichtungsdialogfeld des Scannertreibers oder das Bedienfeld konfiguriert werden.
Seite 261: Festlegen Der Empfindlichkeitsstufe Und Des Erkennungsbereichs Für Den Papierschutz
Betriebseinstellungen Festlegen der Empfindlichkeitsstufe und des Erkennungsbereichs für den Papierschutz [Papierschutzsensitivität] Sie können die Empfindlichkeit und den Erkennungsbereich festlegen, um Dokumente zu erkennen, die ungewöhnlich eingezogen werden, wenn der Papierschutz aktiviert ist. Dokumente verformen sich (z. B. gewellt, gebogen, verknittert), wenn sie nicht ordnungsgemäß von den Rollen eingezogen werden.
Seite 262 Betriebseinstellungen HINWEIS ● Wenn es an der Einzugsposition häufig zu Papierstaus kommt, wählen Sie [Niedrig]. ● Diese Einstellung kann über das Bedienfeld konfiguriert werden. Beachten Sie, dass Sie der Bedienfeld- Einstellung Priorität geben können. Legen Sie den Erkennungsbereich für den Papierschutz fest. Normal Der Erkennungsbereich ist normal.
Seite 263: Scan-Einstellung Für Dokumente Mit Registern/Nicht Rechteckige Dokumente [Scan-Einstellung Für Dokumente Mit Registern (Automatische Papiergrößenerkennung)]
Betriebseinstellungen Scan-Einstellung für Dokumente mit Registern/nicht rechteckige Dokumente [Scan-Einstellung für Dokumente mit Registern (Automatische Papiergrößenerkennung)] Bei Dokumenten mit Indextaufklebern oder Indexregistern, die an einem Ende angebracht sind, können Sie das ganze Dokument einschließlich seiner Anhänge mit der automatischen Papiergrößenerkennung scannen. Starten Sie das Software Operation Panel.
Seite 264 Betriebseinstellungen WICHTIG ● Die Scangeschwindigkeit nimmt ab, wenn Sie [Dokument mit Register] oder [Nicht rechteckiges Dokument] auswählen. ● Zum Scannen von Dokumenten mit einem Register oder von nicht rechteckigen Dokumenten beachten Einlegen von Dokumenten mit einem Register oder nicht rechteckigen Dokumenten (Seite 65).
Seite 265: Anpassen Der Ausgabeergebnisse Für Overscan [Overscan Kontrolle]
Betriebseinstellungen Anpassen der Ausgabeergebnisse für Overscan [Overscan Kontrolle] Legen Sie [Optimieren] fest, wenn Sie den Overscan verwenden und das Bild aufgrund eines starken Schrägeinzugs teilweise fehlt. Wenn ein ungewöhnlicher Bildschrägeinzug erkannt wird, können Sie sicherstellen, dass das gesamte Bild enthalten ist, indem Sie einen ausreichenden Betrag für den schwarzen Rand oben und unten festlegen. Wählen Sie [Breit], um den Betrag des schwarzen Randes zu erhöhen.
Seite 266 Betriebseinstellungen Klicken Sie in der Liste auf der linken Seite auf [Geräteeinstellung 2] → [Overscan Kontrolle] und wählen Sie dann [Optimieren]. Legen Sie den Betrag für [Schwarzer Rahmen-Breite] für oben und unten fest. HINWEIS ● Diese Option sollte zusammen mit [Stellen Sie den Intervall für den Blatteinzug ein] verwendet werden. ●...
Seite 267: Festlegen Der Funktion Zum Langsamen Scannen Bei Niedriger Auflösung [Niedrigeinzugsgeschwindigkeitsmodus]
Betriebseinstellungen Festlegen der Funktion zum langsamen Scannen bei niedriger Auflösung [Niedrigeinzugsgeschwindigkeitsmodus] Wenn Sie mit niedriger Auflösung scannen (weniger als 400 dpi), können Sie unabhängig von der eingestellten Auflösung eine langsamere Geschwindigkeit zum Scannen der Dokumente festlegen. Diese Einstellung ist für das Scannen langseitiger Dokumente effektiv.
Seite 268: Festlegen Der Automatischen Steuerung Der Papierseparationskraft [Automatische Trennsteuerung]
Betriebseinstellungen Festlegen der automatischen Steuerung der Papierseparationskraft [Automatische Trennsteuerung] Legen Sie fest, ob die Papierseparationskraft automatisch für jeden Dokumenttyp gesteuert werden soll. Durch das Aktivieren dieser Funktion werden Mehrfacheinzüge, Einzugsfehler und Papierstaus reduziert. Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209).
Seite 269: Festlegen Der Steuerung Für Den Auswurf Von Dokumenten [Stapelsteuerung]
Betriebseinstellungen Festlegen der Steuerung für den Auswurf von Dokumenten [Stapelsteuerung] Legen Sie die Steuerung für den Auswurf von Dokumenten fest, wenn Dokumente mit einer Dokumentlänge von 126 mm oder weniger gescannt werden. Wählen Sie [Schwerpunkt Stapelfähigkeit], wenn Sie die ausgeworfenen Dokumente sauber stapeln möchten, und [Schwerpunkt Geschwindigkeit], wenn Sie die Scangeschwindigkeit erhöhen möchten.
Seite 270 Betriebseinstellungen HINWEIS Diese Einstellung kann über das Bedienfeld konfiguriert werden.
Seite 271: Einstellungen Für Die Mehrfacheinzugserkennung
Betriebseinstellungen Einstellungen für die Mehrfacheinzugserkennung Festlegen einer Mehrfacheinzugsmethode [Mehrfacheinzugserkennung] Wenn zwei oder mehr Blätter gleichzeitig in den ADF eingezogen werden, wird dies als Mehrfacheinzug bezeichnet. Es wird auch als "Mehrfacheinzug" bezeichnet, wenn eine andere Dokumentlänge erkannt wird. Das Übergehen von Mehrfacheinzügen während dem Scannen, kann zu einem Verlust wichtiger Daten in den gescannten Bildern führen.
Seite 272 Betriebseinstellungen Erkennung Beschreibung ● Bestimmen Sie den Erkennungsbereich anhand der Länge ausgehend von der Vorderkante des Dokuments. Fahren Sie für weitere Details mit Festlegen des Bereichs zur Erkennung eines Mehrfacheinzugs [Überwachungsbereich für die Mehrfacheinzugserkennung] (Seite 275) fort. ● Ignorieren Sie den Mehrfacheinzug, falls ein Papier an einer bestimmten Stelle des Dokumentes angeheftet ist.
Seite 273 Betriebseinstellungen HINWEIS Diese Einstellung kann auch über das Einrichtungsdialogfeld des Scannertreibers konfiguriert werden. Bitte beachten Sie, dass den Einstellungen des Scannertreibers Priorität eingeräumt wird.
Seite 274: Festlegen Der Mehrfacheinzugserkennung Beim Scannen Mit Manuellem Einzug [Mehrfacheinzugserkennung Beim Scannen Im Manuellen Zuführungsmodus]
Betriebseinstellungen Festlegen der Mehrfacheinzugserkennung beim Scannen mit manuellem Einzug [Mehrfacheinzugserkennung beim Scannen im manuellen Zuführungsmodus] Konfigurieren Sie diese Einstellung, wenn Sie die Mehrfacheinzugserkennung beim Scannen im manuellen Zuführungsmodus aktivieren möchten. Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209).
Seite 275: Festlegen Des Bereichs Zur Erkennung Eines Mehrfacheinzugs
Betriebseinstellungen Festlegen des Bereichs zur Erkennung eines Mehrfacheinzugs [Überwachungsbereich für die Mehrfacheinzugserkennung] Die folgende Einstellung ist nur verfügbar, wenn Sie [Überprüfung von Überlappungen (Ultraschall)] festlegen. Wählen Sie aus der linken Liste [Geräteeinstellung 2] → [Überwachungsbereich für die Mehrfacheinzugserkennung] aus. Markieren Sie das Kontrollkästchen [Ausgewählte Spanne] des Fensters. Bestimmen Sie den Erkennungsbereich.
Seite 276 Betriebseinstellungen Spanne Beschreibung Ausgewählte Spanne Aktivieren Sie das Kontrollkästchen zur Bestimmung des Erkennungsbereichs (angezeigt in hellrosa) in der folgenden Abbildung. Markieren Sie das Kontrollkästchen zur Aktivierung der Einstellungen in diesem Dialogfeld. Löschen Sie die Markierung zur Deaktivierung der Einstellungen. Durch Deaktivieren des Kontrollkästchens werden die Start- und die Endposition auf "0"...
Seite 277 Betriebseinstellungen Spanne Beschreibung Start (Links/Mitte/Rechts) Zeigt die Startposition der Erkennung, gemessen anhand der Länge von der Vorderkante des Dokuments. Einstellungsspanne: 0 bis 510 mm (in 2 mm Schritten), Start < Ende Ende (Links/Mitte/Rechts) Zeigt die Endposition der Erkennung, gemessen anhand der Länge von der Vorderkante des Dokuments.
Seite 278 Betriebseinstellungen Ausgewählter Bereich = Deaktivieren, Start = 50 mm, Ende = 200 mm Der Mehrfacheinzug wird nur für die Bereiche in hellrosa erkannt. Beispiel 2: Die Einstellungsdetails sind wie folgt. ● Festgelegte Position: Links Ausgewählter Bereich = Deaktivieren, Start = 0 mm, Ende ≧ 300 mm ●...
Seite 279 Betriebseinstellungen Ausgewählter Bereich = Deaktivieren, Start = 0 mm, Ende = 0 mm Der Mehrfacheinzug wird nur für die Bereiche in hellrosa erkannt. HINWEIS Wenn eine Überlappung der Dokumente erkannt wird, kann sich die Mehrfacherkennungsrate verringern, wenn die Dokumente durch die statische Elektrizität aneinanderhaften oder aneinandergeklebt sind.
Seite 280 Betriebseinstellungen Ausgewählter Bereich = Aktivieren, Start = 100 mm, Ende = 102 mm Da der Erkennungsumfang (Länge) kleiner als 8 mm ist, können Mehrfacheinzüge nicht korrekt erkannt werden.
Seite 281: Einen Bereich Für Das Nichterkennen Von Mehrfacheinzügen Bestimmen [Intelligente Mehrfacheinzugsfunktion]
Betriebseinstellungen Einen Bereich für das Nichterkennen von Mehrfacheinzügen bestimmen [Intelligente Mehrfacheinzugsfunktion] Wenn z.B. Papier auf einer bestimmten Stelle der Seite angeheftet ist, kann der Scanner diese Position speichern und so eine Erkennung als Mehrfacheinzug für diesen Bereich verhindern. Um diese Einstellung zu konfigurieren, müssen Sie zuerst [Überprüfung von Überlappung (Ultra Sonic)] für die Einstellung Mehrfacheinzugserkennung unter Festlegen einer Mehrfacheinzugsmethode [Mehrfacheinzugserkennung] (Seite 271)
Seite 282 Betriebseinstellungen Kondition Beschreibung Dokument haftet, wenn ein Mehrfacheinzug erkannt wird. Wenn diese Angaben gespeichert wurden und angehängtes Papier mit einem ähnlichen Muster erkannt wird, ignoriert der Scanner es, um die Mehrfacheinzugserkennung zu unterdrücken. Automatischer Modus 2 Legen Sie fest, ob die Länge des längsten Papierstücks gespeichert werden soll, das an dem Dokument haftet, wenn ein Mehrfacheinzug erkannt wird.
Seite 283: Zeitüberschreitungseinstellungen
Betriebseinstellungen Zeitüberschreitungseinstellungen Festlegen der Wartezeit für den manuellen Einzug [Zeitüberschreitung für den manuellen Einzug] Wenn Sie Blatt für Blatt manuell scannen (manueller Einzugsmodus), können Sie die Wartezeit (Intervall) für das Einziehen des nächsten Blatts festlegen, sodass der Scanvorgang fortgesetzt werden kann. Wenn die festgelegte Zeit verstrichen ist, stoppt der Scan automatisch und der manuelle Einzug wird abgebrochen.
Seite 284: Festlegen Der Wartezeit Bis Zum Wechsel In Den Energiesparmodus
Betriebseinstellungen Festlegen der Wartezeit bis zum Wechsel in den Energiesparmodus [Zeitüberschreitung für den manuellen Einzug] Wenn der Scanner für eine bestimmte Zeit nicht verwendet wird, wechselt er in den Energiesparmodus, um Strom zu sparen. Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209).
Seite 285: Einstellungen In Bezug Auf Die Ein-/Ausschaltsteuerung
Betriebseinstellungen Einstellungen in Bezug auf die Ein-/Ausschaltsteuerung Festlegen der Papierseparationskraft beim Ausschalten [Aktuelle Papierstärke nach dem Ausschalten beibehalten] Legen Sie fest, ob die Papierseparationskraft-Einstellung im Bedienfeld beim Ausschalten gespeichert werden soll. Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209).
Seite 286: Einstellungen In Bezug Auf Die Wartung/Optionen
Betriebseinstellungen Einstellungen in Bezug auf die Wartung/Optionen Festlegen der Wartung- und Inspektionszyklen für den Scanner [Wartung und Inspektionszyklen] Sie können den Zyklus für die regelmäßige Wartung/Inspektion durch einen Servicetechniker festlegen. Eine Meldung für die regelmäßige Wartung wird angezeigt, wenn die hier festgelegte Zeit seit der letzten regelmäßigen Wartung/Inspektion verstrichen ist.
Seite 287: Indossierungsdrucker-Einstellungen [Indossierungsdrucker Auswahl]
Betriebseinstellungen Indossierungsdrucker-Einstellungen [Indossierungsdrucker Auswahl] Legen Sie fest, welcher Indossierungsdrucker verwendet werden soll, wenn der Vorderseiten-Indossierungsdrucker und der Rückseiten-Indossierungsdrucker installiert sind. Diese Einstellung wird nicht angezeigt, wenn kein Indossierungsdrucker installiert ist. Starten Sie das Software Operation Panel. Siehe Starten des Software Operation Panels (Seite 209).
Seite 288 Betriebseinstellungen ● Diese Einstellung kann auch über das Einrichtungsdialogfeld des Scannertreibers konfiguriert werden. Wenn [Normal (Host-Einstellungen übernehmen)] ausgewählt ist, haben die Scannertreiber- Einstellungen Priorität. Wenn [Zwanghaft Vorderseiten-Indossierungsdrucker auswählen] oder [Zwanghaft Rückseiten-Indossierungsdrucker auswählen] ausgewählt ist, haben die Einstellungen des Software Operation Panel Priorität.
Seite 289: Anhang
Kleiner als A5, größer als A4: 41 bis 209 g/m Scangeschwindi Binär Simplex: 110 Blätter/Min., Duplex: 200 dpi / 300 dpi gkeit (A4, (Schwarzweiß) 220 Seiten/Min. [fi-7800] Querformat) Simplex: 140 Blätter/Min., Duplex: Graustufe (*3) 280 Seiten/Min. [fi-7900] Farbe Dokumenteneinlegekapazität (*4) 500 Blätter Papiergewicht: 80 g/m Gesamtstärke: 50 mm oder...
Seite 290 Anhang Element Spezifikationen Hinweise Schnittstelle USB2.0/USB1.1 (*5) Typ B Anzeige: FSTN (Schwarzweiß) Angezeigte Bildpunkte: 110 × 65 Angezeigte Zeilen: 16 × 5 (Zeichen × Zeilen) Andere Funktion Hardware-Echtzeit-JPEG- Graustufe/Farbe Komprimierung *1:Das Scannen langer Seiten unterstützt das Scannen von Dokumenten mit einer Länge bis zu 5588 mm in der Einzugsrichtung.
Seite 291: Installationsspezifikationen
Anhang Installationsspezifikationen Element Spezifikationen Äußere Abmessungen (B × T × H) 460 × 452 × 310 (mm) (*1) Aufstellort Gewicht 32 kg Stromversorgun Spannung 100 bis 240 V Wechselstrom ±10% Phase Einphasig Frequenzspanne 50/60 ±3 Hz Leistungsaufnah Betrieb 200 W oder weniger Energiesparmod 3,2 W oder weniger (100 bis 240 V Wechselstrom) Ausgeschaltet...
Seite 292 Anhang Element Spezifikationen Supportdauer 5 Jahre *1:Die Tiefe schließt das Vorlagefach, das Ausgabefach und die Hebel nicht mit ein. *2:Einschließlich des Verpackungsgewichts.
Seite 293: Äußere Abmessungen
Anhang Äußere Abmessungen Die äußeren Abmessungen lauten wie folgt: Einheit: mm...
Seite 294 Anhang Die äußeren Abmessungen sind wie folgt, wenn der Rückseiten-Indossierungsdrucker installiert ist: Einheit: mm...
Seite 295: Scanner Optionen
Anhang Scanner Optionen Name Teil-Nr. Spezifikationen Beschreibung fi-680PRF FI-680PRF PA03575-D201 Dies ist die Indossierungsdruckeroption für die Vorderseite. Druckt alphanumerische Zeichenfolgen auf das gescannte Dokument. Sie druckt Zeichen auf die Vorderseite des Dokuments, nachdem das Bild gescannt wurde. Sie können diese Indossierungsdrucker verwenden, um Dokumente durch Bedrucken mit dem Benutzernamen, Datum...
Seite 296 Anhang Ausführliche Informationen zum Kauf der Scanneroptionen und weitere Informationen erhalten Sie von dem Vertreiber/Händler, von dem Sie das Produkt gekauft haben. Beachten Sie die Kontaktinformationen in der Kontaktliste oder im Abschnitt "Ansprechpartner für Anfragen" in den Sicherheitshinweisen im Lieferumfang dieses Produkts und stellen Sie eine Anfrage.
Seite 297: Deinstallieren Der Software
● Wenn Sie Software Operation Panel deinstallieren Wählen Sie [Software Operation Panel]. ● Wenn Sie Error Recovery Guide deinstallieren Wählen Sie [Error Recovery Guide for fi-7800/fi-7900]. ● Wenn Sie PaperStream Capture/PaperStream Capture Pro (Testversion) deinstallieren Wählen Sie [PaperStream Capture]. ● Wenn Sie Handbücher deinstallieren Wählen Sie [fi Series manuals for fi-7800/fi-7900].
Seite 298 Anhang Klicken Sie auf die [Entfernen] oder [Entfernen/Ändern] Schaltfläche. Wenn eine Bestätigungsmeldung angezeigt wird, klicken Sie auf die Schaltfläche [OK] oder [Ja] . Die Software wird somit entfernt.
Seite 299: Ansprechpartner Für Anfragen
● fi Series Bildscanner Für weitere Abfragen zum Scanner siehe die folgende Webseite: http://imagescanner.fujitsu.com/g-support.html Kann Ihr Problem nach Konsultation der obigen Webseite nicht behoben werden, kontaktieren Sie Ihre Fujitsu-Vertretung über die folgende Webseite: http://imagescanner.fujitsu.com/warranty.html ● Kontakt für Verbrauchs- und Reinigungsmaterialien...

Diese Anleitung auch für:

Fi-7900

Fujitsu fi-7800 Bedienungshandbuch

Einführung

Über dieses Produkt

Handbücher

Warenzeichen

Hersteller
