SCHRITT 3: ANHÄNGEKUPPLUNGSROHR MONTIEREN

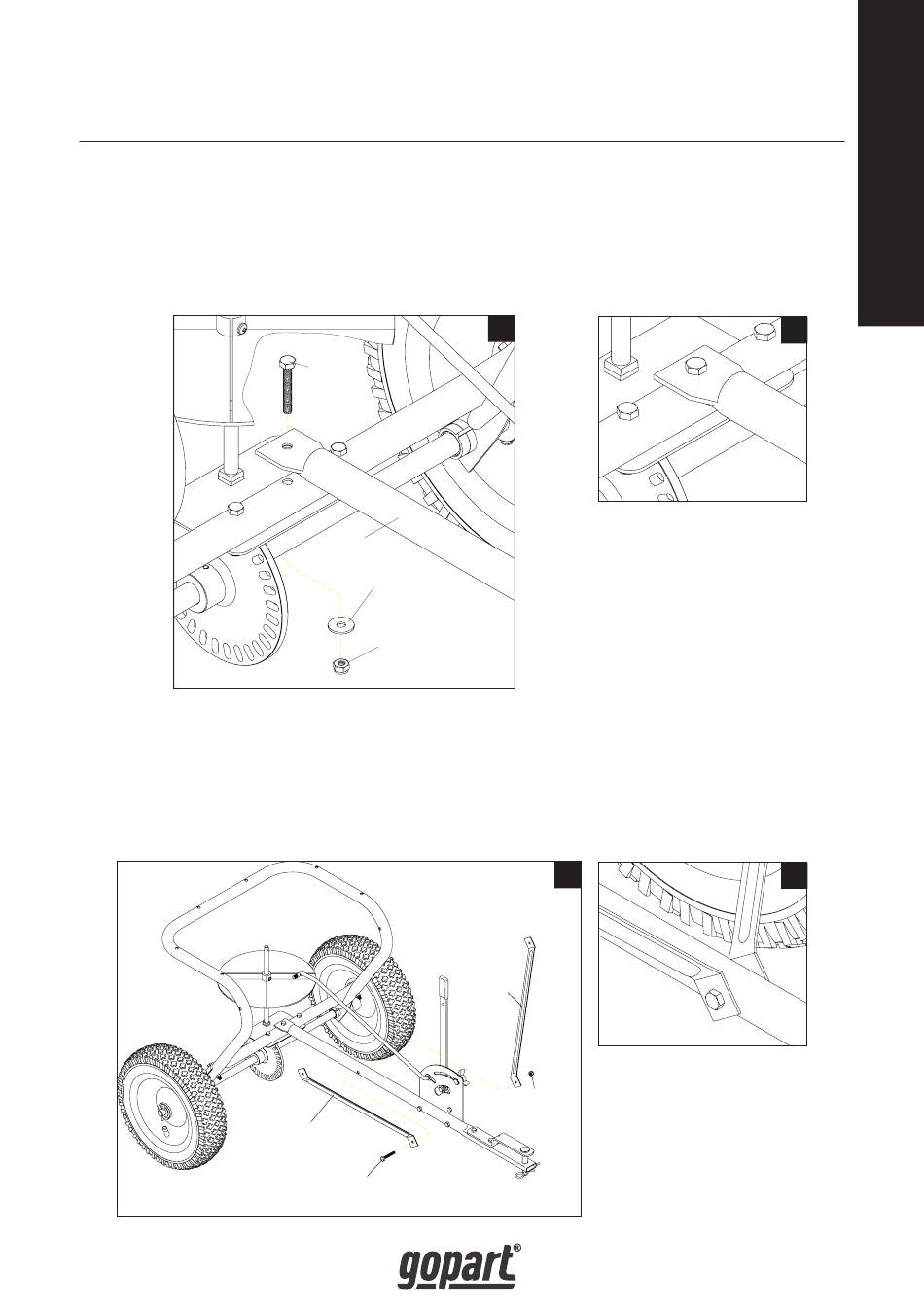

Montieren Sie das Anhängekupplungsrohr mit einer Sechskantschraube M6x40 in
der Mitte der Rahmenrohrbaugruppe. Befestigen Sie die Schraube mit einer großen
flachen Unterlegscheibe Ø6 und einer Nylonsicherungsmutter M6. Siehe Abbil-
dungen 5 und 6.

SCHRITT 4: VERBINDUNGSSTREBE MONTIEREN

Montieren Sie ein Ende der Verbindungsstreben an der Mitte des Anhängekup-
plungsrohrs und befestigen Sie sie mit einer Sechskantschraube M6x35 und einer
Nylonsicherungsmutter M6. Siehe Abbildungen 7 und 8.
Verbind-
ungs-strebe
Sechs-
kantschraube
M6X40
Anhängekupp-
lungsrohr
Große Unterleg-
scheibe Ø 6
Nylonsicherung-
smutter M6
Verbind-
ungs-strebe
Sechs-
kantschraube
M6X35
5
7
Nylonsi-
cherungsmut-
ter M6
DE
6
8
