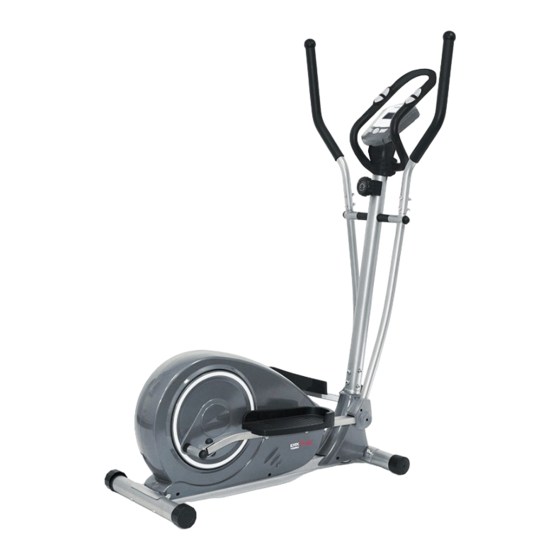

TOORX ERX75 Bedienungsanleitung
Quicklinks
Verwandte Anleitungen für TOORX ERX75
Inhaltszusammenfassung für TOORX ERX75
- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Explosionszeichnung
EXPLOSIONSZEICHNUNG... - Seite 3 TEILELISTE DESCRIPTION DESCRIPTION Main frame Carriage bolt φ 8X 27.5 Acorn nut Foam grip Arc washer Mushroom end cap φ 20Xd8.5XR30 Rear end cap Foam grip Rear stabilizer Armrest Carriage bolt Pulse sensor wire 35a/b Protective guard 1pr. Axle bushing Connecting joint Spacer φ...
- Seite 4 HINWEIS: Der Großteil des aufgelisteten Montagezubehörs wurde getrennt verpackt, aber einige Zubehörteile wurden an den gekennzeichneten Montageteilen vormontiert. In diesem Fall das Montagezubehör einfach entfernen und neu montieren. Bitte die einzelnen Montageschritte beachten und das gesamte vormontierte Montagezubehör notieren. VORBEREITUNG: Vor der Montage sicherstellen, dass rings um das Element genügend Platz vorhanden ist.
- Seite 5 Schritt 2: A: Das Verlängerungskabel (40) mit dem Sensor-Kabel (41) verbinden und danach das Spannungskabel (53) am Spannungsregler (52) befestigen, wie unten gezeigt ist. Danach die Griffsäule (38) mit Inbusschrauben (39) und gewölbten Unterlegscheiben (3) am Grundrahmen (1) befestigen. B: Den Säulenschutz (37L/R) mit der Kreuzschlitz-Schneidschraube (42) am Gelenk zwischen Griffsäule (38) und Grundrahmen (1) befestigen.
- Seite 6 Schritt 4: Die Pedale (18L/R) mit Sechskantschrauben (19), flachen Unterlegscheiben (14) und Kunststoffmuttern (25) an den Pedalhalterungen (16) befestigen. Hinweis: Die Position der Pedale (18L/R) kann gemäß Ihren Bedürfnissen geändert werden. Schritt 5: Die Griffbügel (28L/R) mit Schlossschrauben (29) und Inbusschraube (55) an der Schwungstange (24L/R) befestigen.
- Seite 7 Schritt 6: Die Schutzvorrichtung (35b) an der Armstü tze (33) anbringen. Die Armst ütze (33) mit Inbusschrauben (48) und Federscheiben (49) an der Griffsäule (38) befestigen. Das Herzfrequenz-Sensorkabel (34) durch die Griffsäule (38) führen und danach aus dem Loch der Computerhalterung ziehen. Schritt 7: A: Das Herzfrequenz-Sensorkabel (34) und das Verlängerungskabel (40) mit dem Computerkabel (12) verbinden, danach den Computer (12) mit Kreuzschlitzschrauben (47)
- Seite 8 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
