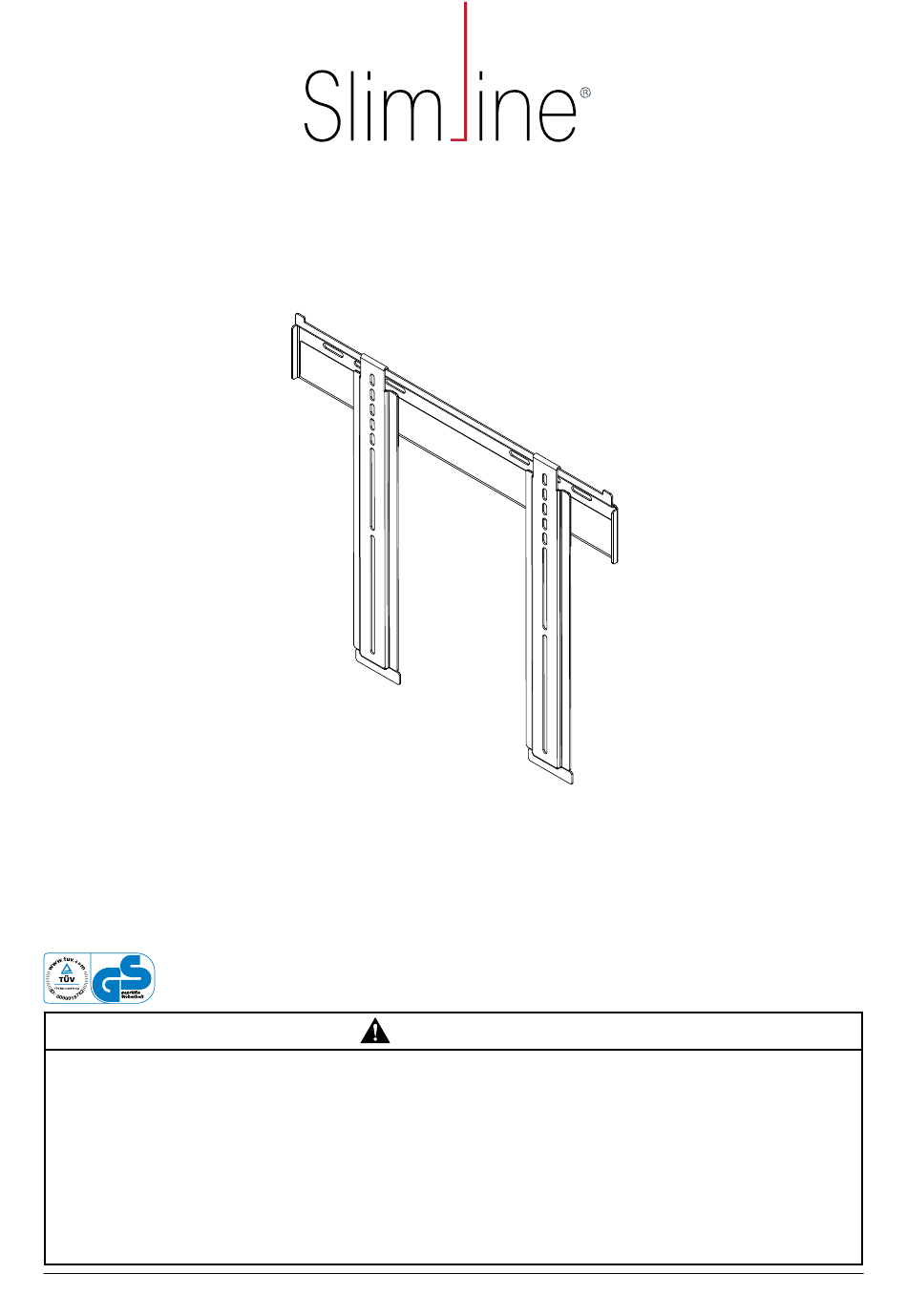

Slimline Ultra-Thin Flat Mount for
32" to 46" (81 - 117 cm)
LCD Flat Panel Screens
This product was designed to be installed on wood stud walls and solid concrete (2000 psi
density minimum) or cinder block walls. Before installing make sure the supporting surface
will support the combined load of the equipment and hardware. Screws must be tightly
secured. Do not overtighten screws or damage can occur or product may fail. Never exceed
the Maximum Load Capacity. This product is intended for indoor use only. Use of this product
outdoors could lead to product failure or personal injury. Depth of screen must be less than
2" (5 cm). This mount is designed to attach the screen 0.33" (.8 cm) from the wall. Please refer to
manufacturer's installation guide recommendations for required distance from wall to avoid risk of injury
or property damage. Not for commercial use. For support please call customer care at 1-800-865-2112.
Model: SLWS210/BK
Installation Guide
WARNING
Max Load Capacity: 150 lb (68 kg)
ISSUED: 01-05-10 SHEET #: 202-9433-2 03-16-10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SlimLine SLWS210/BK

Inhaltszusammenfassung für SlimLine SLWS210/BK

  • Seite 1 Model: SLWS210/BK Installation Guide Slimline Ultra-Thin Flat Mount for 32" to 46" (81 - 117 cm) LCD Flat Panel Screens Max Load Capacity: 150 lb (68 kg) WARNING This product was designed to be installed on wood stud walls and solid concrete (2000 psi density minimum) or cinder block walls.
  • Seite 2 Tools Needed for Assembly ‡ VWXG ¿QGHU HGJH WR HGJH VWXG ¿QGHU LV recommended) ( 1 ) ‡ GULOO ‡   PP ELW IRU FRQFUHWH DQG FLQGHU EORFN wall ‡   PP ELW IRU ZRRG VWXG ZDOO ‡...

  • Seite 3: Installation To Wood Stud Wall

    Installation to Wood Stud Wall Use wall plate (A) as a template, make sure it is level, and mark two mounting holes along the center OLQHV RI WKH ZRRG VWXGV 'ULOO WZR   PP GLD KROHV   PP GHHS /HYHO ZDOO SODWH A) and attach to wall with two wood screws (C LQWR VWXG FHQWHU 8VH RI DQ HGJH WR HGJH VWXG ¿QGHU LV KLJKO\ UHFRPPHQGHG 7LJKWHQ VFUHZV ¿UPO\ EXW GR QRW RYHUWLJKWHQ WARNING...
  • Seite 4 Installing to Solid Concrete or Cinder Block Level wall plate (A DQG XVH DV D WHPSODWH WR PDUN WZR PRXQWLQJ KROHV 'ULOO WZR   PP GLD KROHV WR D PLQLPXP GHSWK RI    PP  ,QVHUW WZR DQFKRUV D) into holes and secure wall plate (A) with two screws (C  7LJKWHQ VFUHZV ¿UPO\ EXW GR QRW RYHUWLJKWHQ WARNING ‡...
  • Seite 5 Installing Brackets Align brackets (B) vertically on back of screen. Select screw (E, F, G, H, M or N WKDW EHVW ¿WV \RXU screen. Attach brackets (B) to screen with four selected screws and four washers (I) at the top and bottom of each bracket using allen wrench (L) as shown in detail 1.

  • Seite 6: Mounting And Removing Flat Panel Screen

    Mounting and Removing Flat Panel Screen Guide hooks of adapter brackets (B RQWR ÀDQJH RI ZDOO SODWH A). Then slowly swing screen toward ZDOO DV VKRZQ LQ ¿J  *HQWO\ SUHVV RQ VFUHHQ WR HQVXUH YHOFUR VWULSV DUH HQJDJHG DV VKRZQ LQ detail 3.
  • Seite 7 Modelle: SLWS210/BK Montageanleitung 8OWUDGQQHU 6OLPOLQH)ODFKKDOWHU IU LCD-Flachbildschirme von 32 - 46 (81 - 117 cm) Zoll Max. Tragfähigkeit: 150 lb (68kg) ACHTUNG Dieses Produkt wurde für die Anbringung an Holzständerwänden und Massivbetonwänden (mit einer Druckfestigkeit von mindestens 2000 psi) oder porenbetonstein ausgelegt. Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht der Geräte und der Befestigungsteile...
  • Seite 8 Deutsch )U GHQ =XVDPPHQEDX HUIRUGHUOLFKH Werkzeuge ( 1 ) ‡ %DONHQ¿QGHU %DONHQ¿QGHU PLW JHQDXHU Kantenanzeige empfohlen) ‡ %RKUHU ‡  =ROO  PP %LW IU %HWRQ XQG Porenbetonsteinwand ‡  =ROO  PP %LW IU +RO]VWlQGHUZDQG ‡ :DVVHUZDDJH ( 2 ) ( 2 ) ( 2 ) M5 x 25 mm...

  • Seite 9: Anbringung An Holzständerwand

    Deutsch Anbringung an Holzständerwand Verwenden Sie die Wandplatte (A) als Schablone, achten Sie darauf, dass sie waagerecht ausgerichtet ist, und markieren Sie zwei Montagebohrungen entlang der Mittellinien der Holzständer. %RKUHQ 6LH ]ZHL /|FKHU PLW HLQHP 'XUFKPHVVHU YRQ  PP  =ROO XQG HLQHU 7LHIH YRQ  PP (2 Zoll).
  • Seite 10 Deutsch Installation zu massivbeton oder porenbetonstein Richten Sie die Wandplatte (A) waagerecht aus und verwenden Sie sie als Schablone, um zwei 0RQWDJHERKUXQJHQ ]X PDUNLHUHQ %RKUHQ 6LH ]ZHL /|FKHU PLW HLQHP 'XUFKPHVVHU YRQ  PP  =ROO XQG HLQHU 0LQGHVWWLHIH YRQ  PP   =ROO  6HW]HQ 6LH ]ZHL 'EHO D) in die Bohrungen ein und bringen Sie die Wandplatte (A) mit zwei langen Schrauben (C) an der Wand an.

  • Seite 11: Anbringung Von Halterungen

    Deutsch Anbringung von Halterungen Richten Sie die Halterungen (B) senkrecht auf der Bildschirmrückseite aus. Wählen Sie die Schraube (E, F, G, H, M oder N), die am besten für Ihren Bildschirm passt. Befestigen Sie die Halterungen (B) mit jeweils vier der ausgewählten Schrauben und vier Unterlegscheiben (I) an beiden Enden am Bildschirm.
  • Seite 12 Deutsch Anbringung und Abnahme des Flachbildschirms Setzen Sie die Haken der Adapterhalterungen (B) auf den Flansch der Wandplatte (A). Schwenken Sie den Bildschirm dann langsam wie in Abbildung 3.1 dargestellt in Richtung Wand. Drücken Sie vorsichtig auf den Bildschirm, um sicherzustellen, dass der Klettverschluss wie in Detailansicht 3 dargestellt geschlossen ist.
