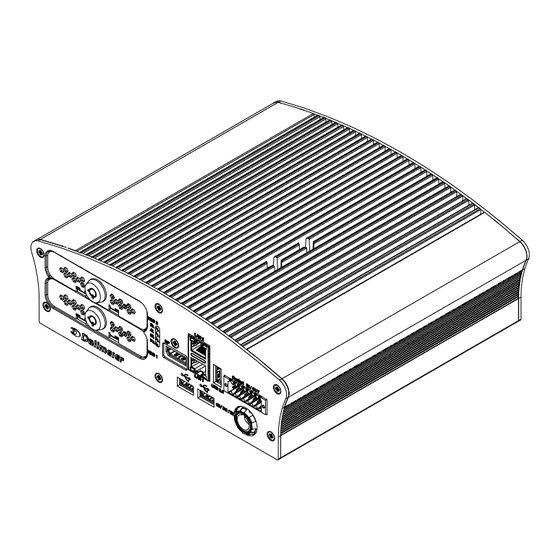

- Seite 1 VideoNetBox III Inbetriebnahme Deutsch 006896 / 1.0.2 / 2018-12-19...
- Seite 2 Mit ® gekennzeichnete Marken sind eingetragene Marken von Dallmeier electronic. Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeichnung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht.
- Seite 3 1× 4× 1×...
-
Seite 5: Inhaltsverzeichnis
VideoNetBox III Inhalt 1 Gültigkeit 2 Dokumente Dieses Dokument Mitgeltende Dokumente 3 Darstellungskonventionen 4 Sicherheitshinweise 5 Allgemeine Hinweise Lieferumfang Transport und Verpackung Gewährleistung Bestimmungsgemäße Verwendung Zulassungen/Zertifizierungen 6 Anforderungen Umgebungsbedingungen Autonomer Betrieb 7 Abmessungen 8 Installation 9 HDD Einbau 10 Anschlüsse 11 Inbetriebnahme und lokaler Login... -
Seite 6: Gültigkeit
VideoNetBox III Gültigkeit Dieses Dokument ist gültig für die VideoNetBox III Appliance. Abbildungen in diesem Dokument können vom tatsächlichen Produkt abweichen. Dokumente Die Produktdokumentation umfasst verschiedene Dokumente, die ge- druckt und/oder auf einem digitalen Medium mitgeliefert werden. Lesen Sie alle mitgelieferten Dokumente sorgfältig und vollständig, bevor Sie das Gerät verwenden. -
Seite 7: Dieses Dokument
VideoNetBox III Dieses Dokument Inbetriebnahme Das Dokument „Inbetriebnahme“ (dieses Dokument) enthält detaillierte Beschreibungen zu Installation, Anschluss und Inbetriebnahme des Ge- räts sowie Sicherheitshinweise und allgemeine Hinweise. Zielgruppe dieses Dokuments sind geschulte Systemintegratoren. Mitgeltende Dokumente Spezifikation Das Dokument „Spezifikation“ enthält detaillierte technische Spezifikatio- nen und Eigenschaften des Geräts. -
Seite 8: Darstellungskonventionen
VideoNetBox III Darstellungskonventionen Dieses Dokument kann verschiedene Warnworte und Warnsymbole ent- halten, die auf potenzielle Gefahrenquellen hinweisen: GEFAHR GEFAHR kennzeichnet eine Gefahr, die zu Tod oder schwerer Verlet- zung führt, wenn sie nicht vermieden wird. WARNUNG WARNUNG kennzeichnet eine Gefahr, die zu Tod oder schwerer Ver- letzung führen kann, wenn sie nicht vermieden wird. - Seite 9 VideoNetBox III Zur Verbesserung der Übersichtlichkeit und Lesbarkeit dieses Dokuments werden verschiedene Textformatierungen und Hervorhebungen verwen- det: Handlungsanweisungen sind durch Pfeile (➡) gekennzeichnet. Fette und kursive Ausdrücke weisen in der Regel auf ein Bedienelement am Gerät (Schalter, Beschriftungen) oder dessen Benutzeroberfläche (Buttons, Menüeinträge) hin.
-
Seite 10: Sicherheitshinweise
Verordnungen in Bezug auf Daten-, Arbeits- und Umweltschutz. Stellen Sie ihre Einhaltung sicher. Systemkomponenten Verwenden Sie nur interne Komponenten, die von Dallmeier geprüft und freigegeben wurden. Nicht geeignete interne Komponenten können zu Funktionsstörungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung füh- ren. - Seite 11 VideoNetBox III Dokumentation Die Produktdokumentation umfasst verschiedene Dokumente, die ge- druckt und/oder auf einem digitalen Medium mitgeliefert werden. Lesen Sie alle mitgelieferten Dokumente sorgfältig und vollständig, bevor Sie das Gerät verwenden. Beachten Sie immer die enthaltenen Anweisungen, Hinweise und War- nungen sowie die technischen Daten im „Spezifikation“.
- Seite 12 VideoNetBox III Betriebsbedingungen Ungeeignete Betriebsbedingungen können zu einer verkürzten Lebens- dauer, Funktionsstörungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen. Beachten Sie die Vorgaben der technischen Daten, die Anforderungen an die Betriebsumgebung und die Wartungsvorschriften. Erschütterungen Erschütterungen können zu Funktionsstörungen und Beschädigungen führen.
-
Seite 13: Allgemeine Hinweise
VideoNetBox III Allgemeine Hinweise Lieferumfang Im Standardlieferumfang sind enthalten: • 1× VideoNetBox III Appliance • 2× Haltewinkel (zur Befestigung an geeigneten Oberflächen) • 4× Montageschraube (Kombi-Kreuzschlitz Form Z, M4 × 8 mm) • 4× Montagedübel incl. Schraube (6 mm) • 2× Paar Schlüssel für HDD-Hebelschloss •... -
Seite 14: Transport Und Verpackung
Gewährleistung Maßgeblich sind die jeweils bei Vertragsabschluss geltenden Allgemeinen Geschäftsbedingungen (AGB). Bestimmungsgemäße Verwendung Die Appliance VideoNetBox III kombiniert die bewährte Aufzeichnungs- software SMAVIA Recording Server mit einer kompakten, lüfterlosen und energieeffizienten Server-Hardware. Bestens abgestimmte Komponenten sorgen für eine hervorragende pas- sive Kühlung und erlauben die Aufzeichnung von bis zu 16 hochauflösen- den Video-Streams bei einer Bildrate von 30 fps. -
Seite 15: Zulassungen/Zertifizierungen
Zum Zeitpunkt der Erstellung dieses Dokuments lagen die folgenden Zu- lassungen/Zertifizierungen für das Gerät vor: • CE • FCC • RCM • LGC Forensics • getested nach DIN EN 50130-4, DIN EN 50121-3-1, DIN EN 50498 • Beachten Sie mögliche Aktualisierungen auf www.dallmeier.com. www.dallmeier.com... -
Seite 16: Anforderungen
VideoNetBox III 6 Anforderungen Umgebungsbedingungen Schädliche Umgebungsbedingungen können die Lebensdauer des Geräts verkürzen und Fehlfunktionen oder Beschädigungen verursachen. Betreiben Sie die Appliance nicht an Orten mit: • viel Staub und Schmutz • Wasser- oder Öldampf (z. B. Küche) • ungeeigneten Umgebungstemperaturen •... -
Seite 17: Stromversorgung
VideoNetBox III Steckdose Die verwendete Steckdose muss in der Nähe der Appliance installiert sein. Sie muss frei zugänglich sein. Sichere Erdung ➡ Stellen Sie jederzeit eine korrekte Erdung sicher, am besten durch direkte Erdung des Rack. Stromversorgung ➡ Betreiben Sie das Gerät mit 100/240 V AC, 50/60 Hz. -
Seite 18: Abmessungen
VideoNetBox III Abmessungen 201 mm 250 mm 283,5 mm 201 mm 224 mm www.dallmeier.com... -
Seite 19: Installation
VideoNetBox III 8 Installation Die Installation des Geräts auf einer geeigneten Oberfläche darf nur von geschultem Fachpersonal durchgeführt werden. ACHTUNG Gefahr von Beschädigungen ➡ Stellen Sie sicher dass am Ort der Installation eine ausreichende Luftzirkulation gegeben ist, damit die Kühlung der Appliance ord- nungsgemäß... - Seite 20 VideoNetBox III ➡ Befestigen Sie das Netzteil mit den Klettverschluss-Riemen am geeig- neten Montagewinkel, falls erforderlich. www.dallmeier.com...
-
Seite 21: Hdd Einbau
Das Gerät kann mit bis zu zwei baugleichen Festplatten ausgestattet werden. Beachten Sie, dass alle eingebauten Festplatten • von Dallmeier getestet und zum Einbau freigegeben sein müssen (siehe HDD-Whitelist auf www.dallmeier.com). • nicht formatiert und nicht partitioniert sein dürfen. • über die gleiche Kapazität verfügen sollten (Anzahl der Sektoren). - Seite 22 VideoNetBox III ➡ Entsperren Sie den HDD-Einschub mit dem Schlüssel. ➡ Ziehen Sie den HDD-Einschub vorsichtig aus dem Schacht. ➡ Nehmen sie die zwei Halterungen aus dem HDD-Einschub. www.dallmeier.com...
- Seite 23 VideoNetBox III ➡ Schieben Sie die Halterungen über die Festplatte, so dass die Kontakte der Festplatte nach hinten zeigen. ➡ Setzen Sie die Festplatte in den Einschub ein. www.dallmeier.com...
- Seite 24 VideoNetBox III ➡ Schieben Sie den HDD-Einschub zurück ins Gehäuse der Appliance. ➡ Stellen Sie sicher, dass HDD-Einschub und Gehäuse bündig abschließen. ➡ Verriegeln Sie den HDD-Einschub mit dem Schlüssel. Die HDD wird beim ersten Start des Gerätes initialisiert und in Betrieb genommen.
-
Seite 25: Anschlüsse
VideoNetBox III 10 Anschlüsse An der Frontseite der Appliance befinden sich diverse Anschlüsse und Einschübe für die Festplatten. Die Angaben können abhängig von der bestellten Ausstattung oder Vari- ante abweichen. Festplatte 1 USB Schnittstelle SATA, 2,5‘‘ 2× USB 2.0, Typ A... - Seite 26 VideoNetBox III Relais IN/OUT (D) Weidmüller, 16 Pins 14 12 10 8 6 13 11 9 7 5 Steuer-Eingänge (Contact IN) Funktion +5VDC isolated (SELV) Kontakt 1 Kontakt 2 Kontakt 3 Kontakt 4 14/16 GND isolated Relais (Contact OUT) Funktion Relais 1...
-
Seite 27: Inbetriebnahme Und Lokaler Login
VideoNetBox III 11 Inbetriebnahme und lokaler Login Inbetriebnahme ➡ Schließen Sie das Gerät an die Stromversorgung an. ➡ Stellen Sie sicher, dass ein Monitor und eine Maus angeschlossen sind. ➡ Schalten Sie den Monitor und das Gerät ein. Nachdem der Start abgeschlossen ist, wird die Benutzeroberfläche im Grundzustand angezeigt. - Seite 28 VideoNetBox III ➡ Klicken Sie den Button Login. Der Dialog Login Recorder wird angezeigt. ➡ Klicken Sie Später, um sich anzumelden ohne ein Passwort zu ändern. Die Konfigurationsoberfläche wird angezeigt. ➡ Beachten Sie die entsprechende Dokumentation „Konfiguration“. www.dallmeier.com...
-
Seite 29: Inbetriebnahme Und Fern-Login
VideoNetBox III 12 Inbetriebnahme und Fern-Login Inbetriebnahme ➡ Schließen Sie das Gerät an das Netzwerk an. ➡ Schließen Sie das Gerät an die Stromversorgung an. ➡ Schalten Sie das Gerät ein. Nachdem der Start abgeschlossen ist (bis zu ca. 5 Minuten), ist das Gerät für die Fernkonfiguration via Ethernet bereit. - Seite 30 VideoNetBox III ➡ Geben Sie die Seriennummer (z. B. DAV8-12345678) als Passwort ein. ➡ Bestätigen Sie mit Login. Die Konfigurationsoberfläche wird angezeigt. Wenn die Check-Box Slow Network aktiviert ist, wird die Konfigurationsoberfläche vor der Übertragung für schmalbandige Verbindungen komprimiert. ➡ Beachten Sie die entsprechende Dokumentation „Konfiguration“.
-
Seite 31: Spezifikationen
VideoNetBox III 13 Spezifikationen Komponenten Quad-Core 4 GB Flash-Modul 32 GB (für Betriebssystem und Applikation) Festplatten Bis zu 2× 2,5" HDD (optional) Speicherkapazität Aktuell bis zu 4 TB Lüfter Netzteilmodul Externes Netzteil, 115/230 V AC -> 12 V DC Schnittstellen Video OUT 1× DisplayPort eDP 1.3 1×... -
Seite 32: Elektrische Daten
5 − 70% RH, nicht kondensierend Luftbelastung Staubfrei Zulassungen und Zertifizierungen CE, FCC, RCM, LGC Forensics, getested nach DIN EN 50130-4, DIN EN 50121-3-1, DIN EN 50498 Detaillierte technische Daten und mögliche Aktualisierungen finden Sie im aktuellen Dokument „Spezifikation“ auf www.dallmeier.com. www.dallmeier.com... -
Seite 33: Wartung
VideoNetBox III 14 Wartung Das Gerät darf zur Inbetriebnahme, Prüfung, Wartung und Reparatur nur von geschultem Fachpersonal geöffnet werden. WARNUNG Gefahr durch elektrischen Schlag Das Gerät ist mit einem externen Netzteil ausgestattet. ➡ Stellen Sie sicher, dass die Anschlussleitung vom Versorgungskreis getrennt ist. - Seite 34 VideoNetBox III Notizen www.dallmeier.com...
- Seite 35 VideoNetBox III Notizen www.dallmeier.com...
- Seite 36 Dallmeier electronic GmbH & Co.KG Bahnhofstr. 16 · 93047 Regensburg · Deutschland Telefon +49 941 87 00-0 · Fax +49 941 87 00-180 www.dallmeier.com · info@dallmeier.com...
