Intercontec C0.235.00 Bedienungsanleitung

Bedienungsanleitung
8-Punkt-Identcrimpzange mit Digitalanzeige
1
2
8

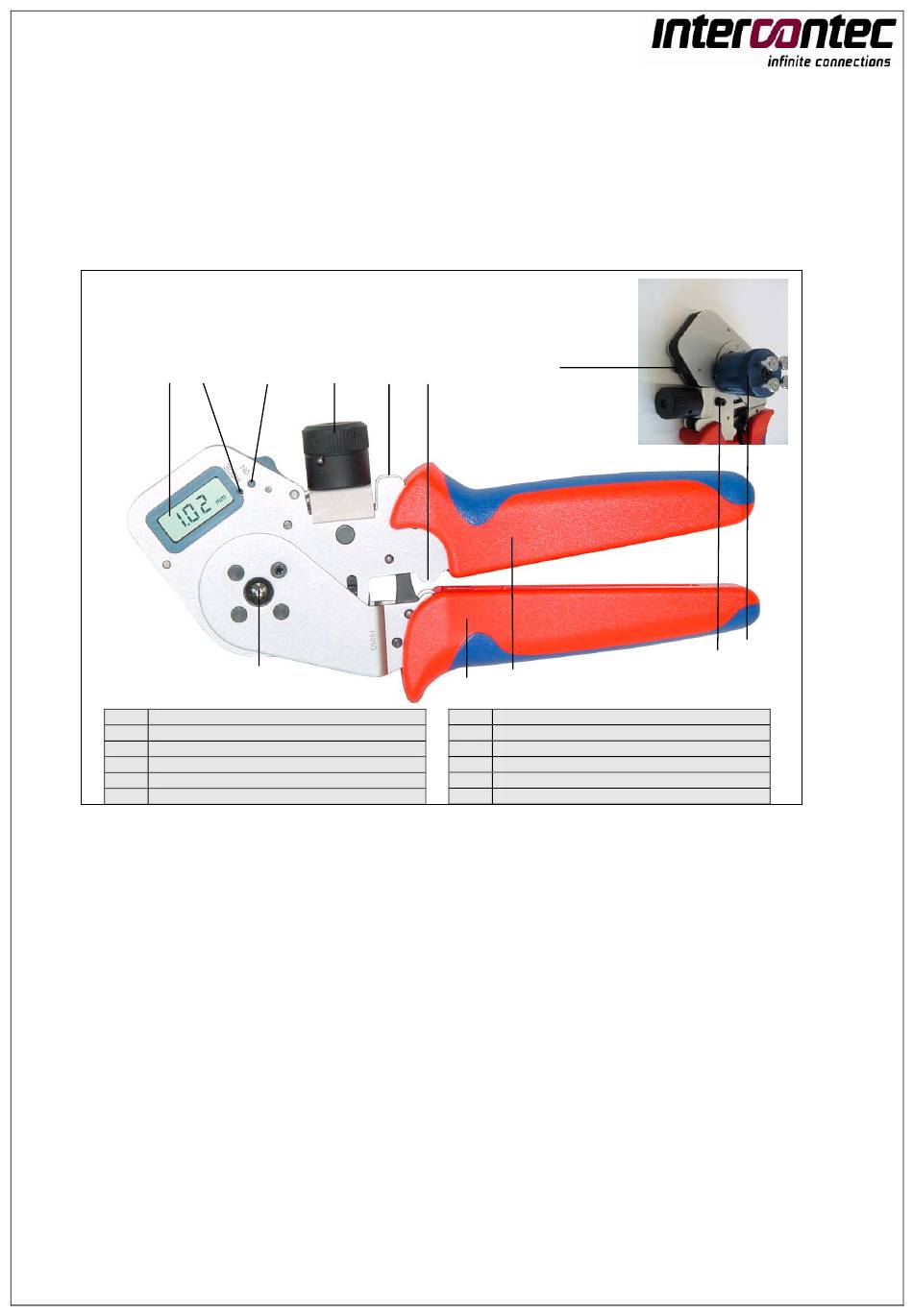

1 Digitaldisplay
2 Verdeckter Taster „MODE"
3 Taster „ON"
4 Stellrad für Zustellmöglichkeiten von 0,01mm
5 Öffnung zur Betätigung des Notlösehebels
6 Endanschlag
Allgemeines
Die Intercontec- 8Punkt-Ident-Crimpzange mit Digitalanzeige C0.235.00 ist zum Vercrimpen aller gedrehten
Intercontec Signal- und M17-Kontakten für Leiterquerschnitte von 0,03 – 2,5mm² geeignet. Der aufgesetzte
Revolver - Locator bietet bei einer max. Verarbeitungssicherheit ein Größtmaß an Flexibilität.
Der Gebrauch ist nur für den in der Bedienungsanleitung beschriebenen Zweck erlaubt. Eine eigenmächtige
Veränderung oder eine nicht bestimmungsgemäße Verwendung der Crimpzange schließt eine Haftung des
Herstellers für daraus resultierende Schäden aus.
Funktionsweise
Einschalten Betätigung des „ON"
Standardanzeige erscheint in mm
Hinweis: Nach 1min ohne Veränderung der Anzeige oder Betätigung eines Tasters, schaltet
sich die Digitalanzeige
4
6
3 5
3 oder drehen des Stellrades
1 automatisch ab (Energiesparfunktion)
Art.-Nr. C0.235.00
7
10
9
7 Batteriefach
8 Crimpstempel
9 Beweglicher Schenkel
10 Fester Schenkel
11 Klemmschraube zur Crimpmaßarretierung
12 4-tlg. Locator
4 in beliebiger Richtung
1
12
11
