Inhaltszusammenfassung für FERREX WWS-OFR1200

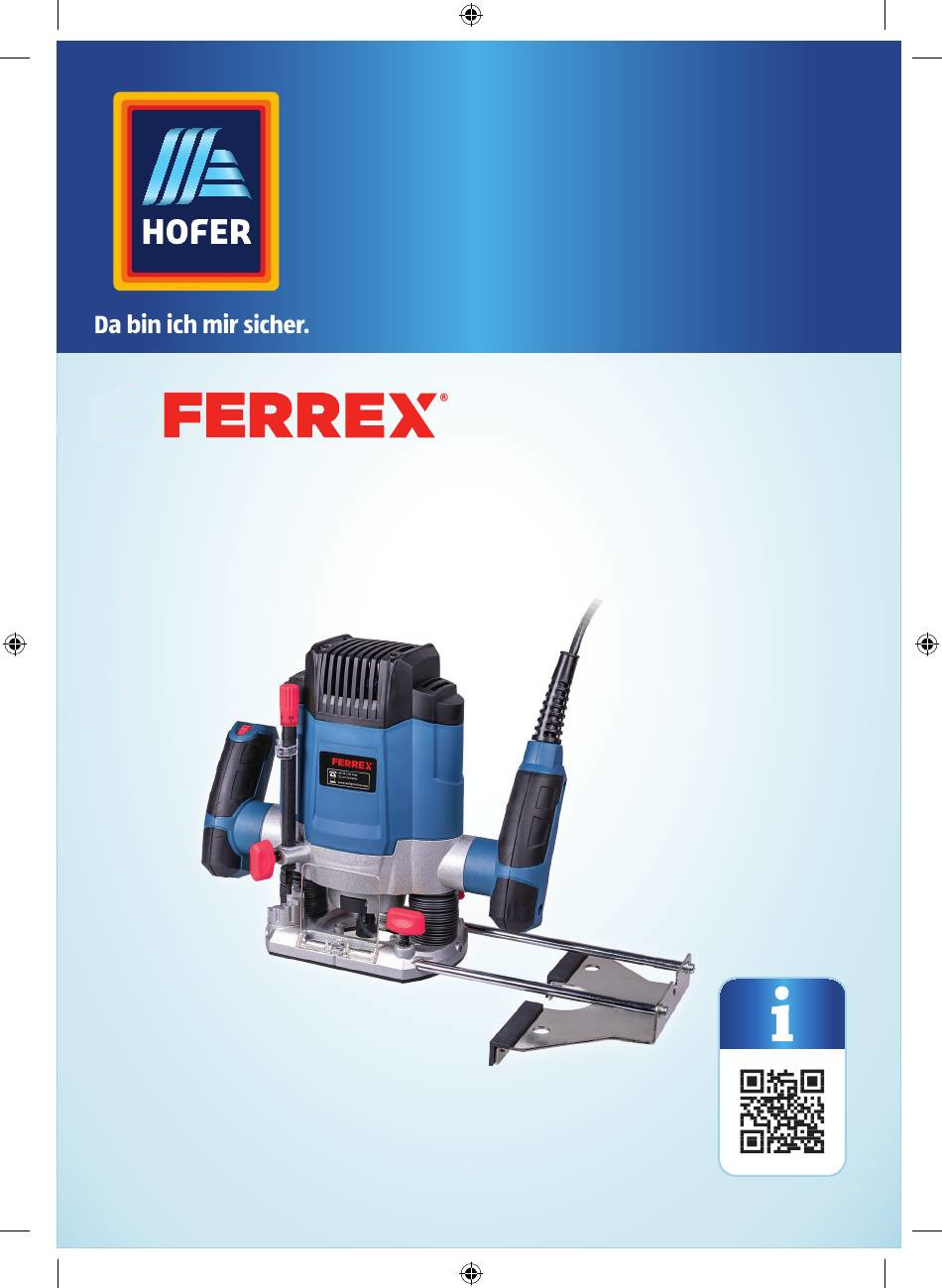

- Seite 1 Bedienungs- anleitung OBERFRÄSE 1200 W Originalbetriebsanleitung 98028_Oberfräse_Buch_AT.indb 1 29.04.2019 09:14:17...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang/Teilebezeichnung ............................... Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäßer Gebrauch ..................................Restrisiken ................................................... Sicherheitshinweise für Oberfräsen ................................Vor Verwendung ........................................Oberfräse und Lieferumfang prüfen ............................... Montage des Absaugadapters ................................... Staubabsaugung anschließen ................................... Montage und Wechsel eines Fräsers ................................ -
Seite 4: Lieferumfang/Teilebezeichnung
Lieferumfang/Teilebezeichnung Lieferumfang/Teilebezeichnung 1. Spindelarretierung 2. Spannzangenmutter 3. Grundplatte 4. Drehbarer Stufenanschlag 5. Feststellschraube für Tiefenanschlag 6. Drehzahlwahlrad 7. Tiefenanschlag mit Feinjustierung 98028_Oberfräse_Buch_AT.indb 4 29.04.2019 09:14:17... - Seite 5 Lieferumfang/Teilebezeichnung 8. Spannhebel für Frästiefenarretierung 14. Spannzange, ¼", 6 mm, 8 mm (vormontiert) Feststellschraube für Parallelanschlag, 2× 15. Spannzangenschlüssel 10. Ein-/Ausschalter 16. Schablonenführung 11. Schaltersperre 17. Absaugadapter, 1× (mit Festellschraube, 2×) 12. Parallelanschlag-Führungsstange, 2× 18. Parallelanschlag 13. Fräszirkel 98028_Oberfräse_Buch_AT.indb 5 29.04.2019 09:14:18...
-
Seite 6: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Oberfräse 1 200 W (im Folgenden nur „Oberfräse“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Oberfräse verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen der Oberfräse führen. -
Seite 7: Sicherheit
Sicherheit Die Modellbezeichnung ist eine Kombination aus Buchstaben und Ziffern: WWS-OFR1200 Oberfräse 1200 W Sicherheit Bestimmungsgemäßer Gebrauch Die Oberfräse ist bestimmt, bei fester Auflage in Holz und holzähnliche Materialien (MDF, etc.) Nuten, Kanten, Profile und Langlöcher zu fräsen. Es dürfen nur geeignete Werkzeugeinsätze/Fräser verwendet werden. -
Seite 8: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). - Seite 9 Sicherheit e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
- Seite 10 Sicherheit sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdung durch Staub verringern.
-
Seite 11: Sicherheitshinweise Für Oberfräsen
Sicherheit 5) Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Sicherheitshinweise für Oberfräsen a) Halten Sie das Elektrowerkzeug an den isolierten Griffflächen fest, da das Schneidwerkzeug mit dem eigenen Kabel in Kontakt kommen kann. - Seite 12 Sicherheit g) Lösen Sie Abfallmaterial oder Blockierungen nie mit den Fingern. Lassen Sie die Maschine zum vollständigen Stillstand kommen, bevor sie Abfall oder Blockierungen entfernen. Entfernen Sie das Abfallmaterial oder die Blockierung mit einem Holzstreifen oder mit Druckluft. h) Achten Sie auf verdeckte, unter Spannung stehende Kabel, Kabelkanäle und auf Gas- und Wasserleitungen.
-
Seite 13: Vor Verwendung
Vor Verwendung Vor Verwendung Oberfräse und Lieferumfang prüfen • Heben Sie die Oberfräse mit beiden Händen aus der Verpackung. • Stellen Sie die Oberfräse auf einen ebenen und stabilen Untergrund, z. B. eine Werkbank. • Kontrollieren Sie, ob die Oberfräse oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie die Oberfräse nicht. -
Seite 14: Staubabsaugung Anschließen
Vor Verwendung Staubabsaugung anschließen WARNUNG! Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserregend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). -
Seite 15: Montage Und Wechsel Eines Fräsers
Vor Verwendung Montage und Wechsel eines Fräsers WARNUNG! Zum Einsetzen und Wechseln von Fräsern wird das Tragen von Schutzhandschuhen empfohlen. Je nach Einsatzzweck sind Fräser in den verschiedensten Ausführungen und Qualitäten verfügbar. Wählen Sie einen für die gewünschte Form und die Oberfräse geeigneten Fräser aus. Fräser aus Hochleistungs-Schnellschnittstahl (HSS) sind zur Bearbeitung weicher Werkstoffe wie z. -
Seite 16: Verwendung
Verwendung Verwendung Netzanschluss Die Oberfräse ist für den Betrieb mit Einphasen-Wechselstrom 230 V~/50 Hz gebaut und ist schutzisoliert. Prüfen Sie, ob die vorhandene Netzspannung mit der auf dem Typenschild des Gerätes angegebenen übereinstimmt. Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts zu verwenden (mind. -
Seite 17: Drehzahl Vorwählen
Verwendung • Nach der Grobeinstellung mit der drehbaren Stufenanschlag kann die Frästiefen-Feineinstellung mithilfe des Tiefenanschlags mit Feinjustierung genau eingestellt werden. Drehen Sie diesen zur Feineinstellung im oder gegen den Uhrzeigersinn. Frästiefeneinstellung mithilfe des drehbaren Stufenanschlags • Wählen Sie die Schneidtiefe mithilfe des drehbaren Stufenanschlags wie oben beschrieben. -
Seite 18: Arbeitshinweise
Verwendung Arbeitshinweise WARNUNG! Schalten Sie die Maschine nie ein, wenn ein Fräser das Werkstück berührt, da dies zu Beschädigungen, Rückschlag oder Verletzungen führen kann. HINWEIS! Lassen Sie die Maschine erst die volle Drehzahl ohne Last erreichen, bevor Sie sie an das Werkstück ansetzen. -
Seite 19: Fräsen
Verwendung Fräsen WARNUNG! Führen Sie die Oberfräse nicht entgegengesetzt, dies führt zum Verlust der Kontrolle und kann Verletzungen nach sich ziehen. • Führen Sie die Oberfräse in die Richtung des rotierenden Fräsers wie abgebildet. • Stellen Sie die gewünschte Frästiefe ein, siehe Kapitel „Wahl und Einstellung der Frästiefe“. -
Seite 20: Fräsen Mit Parallelanschlag
Verwendung Fräsen mit Parallelanschlag Der Parallelanschlag ist besonders dann hilfreich, wenn Sie dünne Werkstücke oder gerade Linien fräsen möchten. Um den Parallelanschlag zu montieren und einzustellen, gehen Sie wie folgt vor: • Richten Sie die Parallelanschlag- Führungsstangen an den Löchern des Parallelanschlags aus und befestigen Sie sie mithilfe der Schrauben, der Beilagscheiben und eines PH-Schraubendrehers am... -
Seite 21: Fräsen Mit Fräszirkel
Verwendung Fräsen mit Fräszirkel Für kreisrunde Fräsarbeiten können Sie den Fräszirkel verwenden. • Schieben Sie den Fräszirkel auf eine der beiden Parallelanschlag- Führungsstangen • Fixieren Sie den Fräszirkel durch Festziehen der Flügelmutter • Setzen Sie die Zentrierschraubenspitze des Fräszirkels in den Mittelpunkt des zu fräsenden Kreisbogens ein, achten Sie dabei darauf, dass die Schraubenspitze in die... -
Seite 22: Fräsen Mit Schablonenführung
Verwendung Fräsen mit Schablonenführung Mit Hilfe der Kopierhülse können Schablonen oder Vorlagen auf Werkstücke übertragen werden. • Montieren Sie die Schablonenführung , wie in der Illustration gezeigt. Führen Sie die mitgelieferte Schrauben durch die Löcher an der Grundplatte und schrauben Sie diese in die Gewinde des Absaugadapters. -
Seite 23: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung WARNUNG! Ziehen Sie vor allen Arbeiten an der Oberfräse den Netzstecker aus der Steckdose. Halten Sie die Oberfräse und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Prüfen Sie die Oberfräse regelmäßig auf ihren Zustand. Kontrollieren Sie u. a., ob: −... -
Seite 24: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Problem Mögliche Ursache Problembehebung Maschine läuft nicht an. Kabel nicht eingesteckt. Überprüfen Sie ob das Gerät korrekt an das Stromnetz angeschlossen ist. Kabel beschädig. Lassen Sie das Kabel von einer Servicestelle austauschen. Sicherung hat ausgelöst. Überprüfen Sie die Sicherungen im Sicherungskasten. -
Seite 25: Technische Daten
Technische Daten Technische Daten Modell WWS-OFR1200 Aufnahmeleistung 1 200 W Nennspannung 230 V~/50 Hz Schutzklasse Leerlaufdrehzahl 11000–30000 min Werkzeugaufnahme 6 mm / 8 mm / ¼" Geräusch-/Vibrationsinformation Geräuschemissionswerte Gemessen gemäß EN 60745. Das Geräusch am Arbeitsplatz kann 80 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich... -
Seite 26: Vibrationswerte
Geräusch-/Vibrationsinformation Vibrationswerte • Vibrationswert: a 7,2 m/s² • Unsicherheit: K 1,5 m/s² HINWEIS! Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. -
Seite 27: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Oberfräse entsorgen Entsorgen Sie die Oberfräse entsprechend den in Ihrem Land geltenden Vorschriften. Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. - Seite 28 98028_Oberfräse_Buch_AT.indb 28 29.04.2019 09:14:20...
- Seite 29 98028_Oberfräse_Buch_AT.indb 29 29.04.2019 09:14:20...
- Seite 30 98028_Oberfräse_Buch_AT.indb 30 29.04.2019 09:14:20...
- Seite 31 Entsorgung 98028_Oberfräse_Buch_AT.indb 31 29.04.2019 09:14:21...
- Seite 32 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 98028 00800 925 837 88 service@walteronline.com JAHRE MODELL: GARANTIE 07/2019 WWS-OFR1200 98028_Oberfräse_Buch_AT.indb 32 29.04.2019 09:14:21...
