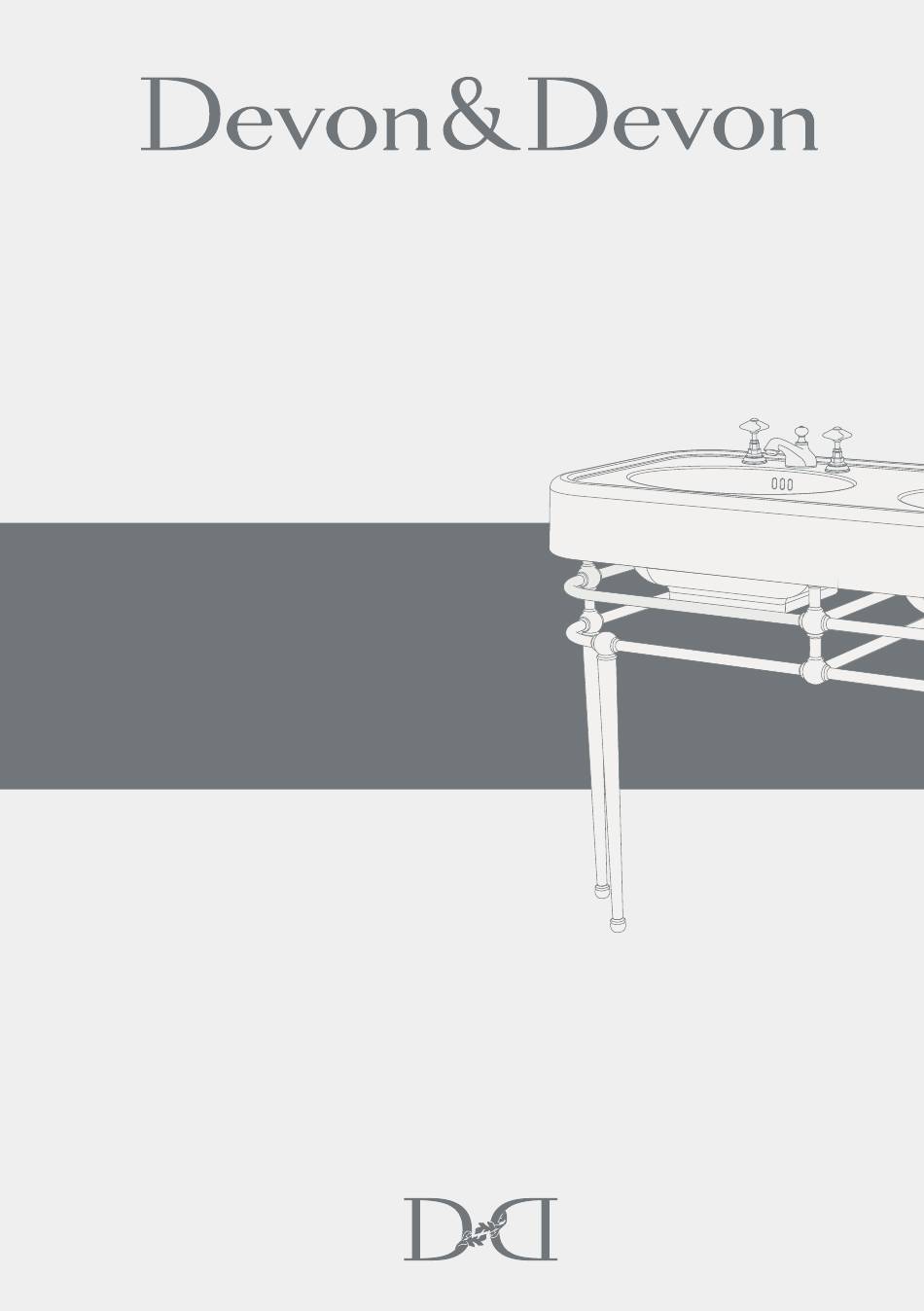

- Seite 1 Consolle Memphis ISTRUZIONI PER IL MONTAGGIO ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNG INSTRUCTIONS DE MONTAGE INSTRUCCIONES DE MONTAJE ИНСТРУКЦИЯ ПО СБОРКЕ...
-
Seite 26: Bevor Sie Anfangen
Wir danken Ihnen, dass Sie sich für ein Produkt von Devon&Devon entschieden haben und bitten Sie, diese Anleitung zu lesen, bevor Sie das Produkt installieren. BEVOR SIE ANFANGEN Überprüfen Sie vor der Montage die nötigen Vorrichtungen in IhremBadezimmer. Überprüfen Sie mit Hilfe der Packing List auf der nächsten Seite, ob in der Verpackung alle Artikel vorhanden sind. - Seite 27 PACKING LIST (gestell) A: Metallstruktur (x1) B: Beine der Stützstruktur (x4) C: Schrauben und Dübel für die Wandbefestigung der Metallstruktur (x4) D: Befestigungselemente Konsole (x5) E: Stifte (x5) F: Inbusschlüssel...
- Seite 28 PACKING LIST (WaschbecKen) G: Doppelwaschbecken Wide Blues H: Schrauben und Dübel für die Wandbefestigung des Waschbeckens (x4) I: Kunststoffscheiben (x4) L: Kartonschablone für die Wandbefestigung der Konsole...
- Seite 29 MONTAGEANLEITUNG Nachdem die verschiedenen Teile aus der Verpackung genommen wurden, sollte die Stützstruktur der Konsole (A) auf einer Arbeitsplatte abgelegt werden. Die Struktur vorsichtig umdrehen, damit sie bei der Montage nicht beschädigt wird.
- Seite 30 Die vier Beine der Konsole (B) an den angegebenen Punkten der Struktur verschrauben.
- Seite 31 Nun kann man die Konsole mit den eben montierten vier Beinen umdrehen und sie an die Wand halten. Mit Hilfe der Kartonschablone (L: im Lieferumfang enthalten) die Punkte für die Befestigung der Konsole anzeichnen. Genau auf die richtige Position der Schablone an der Wand achten, bevor die Bohrungen ausgeführt werden.
- Seite 32 An den 5 eben angezeichneten Punkten an der Wand die Löcher bohren. In die fünf Löcher die Dübel, das Befestigungselement der Konsole und die Schraube einsetzen (C+D: alle Teile im Lieferumfang enthalten).
- Seite 33 Die Konsole an die Wand halten und in die eben fixierten fünf Befestigungselemente einsetzen.
- Seite 34 Nun muss die Konsole endgültig befestigt werden. Mit dem mitgelieferten Inbusschlüssel (F) und den 5 Stiften (E) an den Punkten, die in der Abbildung unten angegeben sind, festziehen. Prüfen, dass alle verstellbaren Stützen vollständig angeschraubt sind.
- Seite 35 Das Doppelwaschecken Wide Blues (G) auf die Konsole auflegen, dabei einen guten Mittelweg zwischen dem Aufliegen auf der Struktur und dem Halt an der Wand suchen. Mit Hilfe einer Wasserwaage prüfen, dass das Waschbecken vollständig eben ist. Wenn nötig die verstellbaren Stützen, die in der Abbildung angegeben sind, regulieren, um eine bessere Planarität zu erreichen.
- Seite 36 Die vier Befestigungspunkte des Waschbeckens an der Wand anzeichnen. Das Waschbecken abnehmen und die 4 Löcher wie angezeichnet bohren. Die Dübel in die Löcher einsetzen, das Waschbecken wieder aufsetzen und mit den Schrauben und den dazugehörigen Kunststoffscheiben befestigen (H+I: ebenfalls im Lieferumfang enthalten).
- Seite 37 Zwischen Waschbecken und Wand Silikon auftragen. Am Ende sollte die Konsole so aussehen, wie sie in der Abbildung dargestellt ist.
