Inhaltszusammenfassung für Aeware in.k200

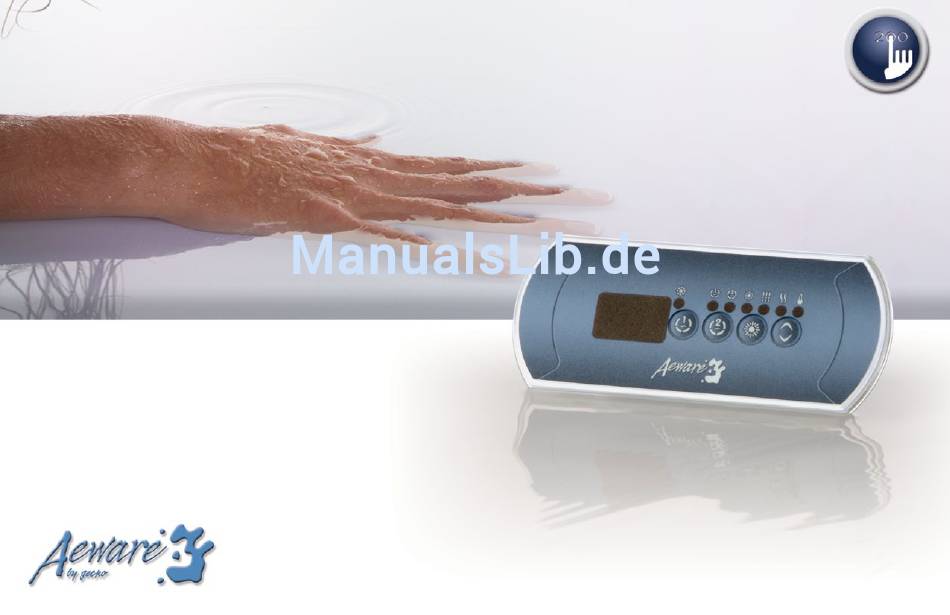

- Seite 1 Tastatur für in.xe Spa-Systeme Volle Kontrolle mit nassen Fingern!
- Seite 2 Kompakte Serie mit Tastaturen, über die alle Eingaben problemlos mit nassen Fingern vorgenommen werden können! in.k200 ist eine kompakte Tastatur, die für den Gebrauch mit in.xe Spas von Aeware ausgelegt ist. Diese neue Serie von Eingabetastaturen befindet sich in einem wasserdichten Kunststoffgehäuse und ist für folgende Konfigurationen erhältlich: eine oder zwei Pumpen, zwei...
-
Seite 3: Funktionsbeschreibung
Funktionsbeschreibung in.k200 Anzeige für intelligenten Anzeige für Anzeige für Anzeige für Anzeige für Anzeige für Anzeige für Winterbetrieb Pumpe 1 Pumpe 2 Beleuchtung Filtrierung Heizung Sollwert Taste 1 Taste 2 Beleuchtungstaste Pfeiltaste... -
Seite 4: Allgemeine Kenndaten
Allgemeine Kenndaten Abmessungen: Allgemeine Kenndaten: Umweltbedingungen: Lagertemperatur: 70˚C bis –30˚C Betriebstemperatur: 60˚C to –20˚C Feuchtigkeit: 100 % kondensierend 51 mm Mechanische Kenndaten: Gewicht: 0,41 kg Abmessungen (H × B × T): Frontplatte: 120 mm 120 mm x 51 mm x 43 mm weiche Schutzhülle... - Seite 5 Die Tastatur muss direkt am Spa (oder in direkter Nähe) installiert 67 mm werden, um für den Benutzer leicht zugänglich zu sein. • Für die Anbringung des in.k200 bohren Sie zwei Löcher mit einem Durchmesser von 25 mm in einem mittigen Abstand von 67 mm (siehe Abbildung).
- Seite 6 Installation und Anschlüsse Anschluss der in.k200 Haupttastatur an in.xe in.k200 in.k200 wird mit einem 30 m langen Kabel und einem in.link connector-Stecker geliefert. Für den Anschluss von in.k200 braucht dieser nur in den vorgesehenen Anschluss in der Tastatur eingesteckt zu werden (siehe Abbildung).
- Seite 7 Anweisungen in.k200 Taste 1 Taste 2 Taste 2 Beleuchtungstaste Auf Taste 1 drücken, um Pumpe 2 Pumpen (oder eine (Pumpe 2/Gebläse) Bei Drücken auf die 1 mit niedriger Geschwindigkeit Beleuchtungstaste wird das Pumpe/Gebläse) einzuschalten. Erneut drücken, Licht eingeschaltet. Bei einem Taste 2 drücken, um Pumpe 2 auf...
- Seite 8 Anweisungen Pfeiltaste Programmierung der Einstellen der Dauer des Filtrierungszyklus-Frequenz Filtrierungszyklen Filtrierungszyklus Mit der Pfeiltaste wird die Erneut die Leuchttaste drücken. gewünschte Wassertemperatur Auf der Anzeige erscheint Fx, Je nach Systemkonfiguration führt Beleuchtungstaste gedrückt eingestellt. Die Temperaturein- wobei „x" für die Anzahl von das System entweder Spül- oder...
- Seite 9 Anweisungen in.k200 Regulierung der Intelligenter Winterbetrieb Wassertemperatur Unser intelligenter Winterbetrieb schützt Ihr System vor Kälte durch In einem Regulierungszyklus täglich mehrfaches Einschahlten erzeugt das System zuerst der Pumpen, damit kein Wasser einen Durchfluss durch das in den Rohren gefriert. Ist der Heizungsgehäuse und die...
-
Seite 10: Übliche Einstellungen
Zusammenfassung Für in.xe erhältliche Tastaturen: in.k200 (LED-Anzeige, 4 Tasten, 7 Kontrollleuchten) in.k219 (LED-Anzeige, 4 Tasten, 7 Funktionssymbole) in.k235 (LED-Anzeige, 6 Tasten, 8 Funktionssymbole) in.k400 (LCD-Anzeige, 6 Tasten, 10 Funktionssymbole) Übliche Einstellungen: Sollwert: 15 °C bis 40 °C / Werkseinstellung: 35 °C Dauer des Filtrierungszyklus: 0 bis 24 Std. - Seite 11 Hochmoderne Elektronik! Wasserfestigkeit! 9919-101267-A Rev. 10-2008 Gecko Alliance © Groupe Gecko Alliance Inc., 2014 450 des Canetons, Quebec City (QC) G2E 5W6 Canada, 1.800.78.GECKO Alle Handelsmarken oder eingetragenenHandelsmarken www.geckoalliance.com sind Besitz der jeweiligen Eigentümer.
